DT830B Цифровой универсальный измеритель измерение Volt -напряженности Техническое обслуживание Электрическое испытание для универсальной таблицы 830B
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Батарея, 830b
- DT830B без бассейна
| Цвет: | Батарея, 830b, DT830B без бассейна |
Вам нужно купить аккумулятор отдельно, пожалуйста, нажмите на эту ссылкуhttps://item.taobao.com/item.htm?ft=t&id=632561101725
Модель продукта/Имя: DT-830B/Universal Table
[Функция] --------- [Таблица] ---------- [Точность]
Напряжение DC: 200 мВ-2000В-20В-20 В-1000 В [±(0,5%+2dgt)]
Напряжение переменного тока: 200V-750V 【±(1,2%+10dgt)]
ОКРУГ КОЛУМБИЯ: 200UA-2000UA-20MA-200MA-10A [±(1,0%+2dgt)]
электричество Блокировать:: 200 Ом-200,2000 ОД-20 КОω-20 КОω-2 мм [±(0,8%+2dgt)]
Два полюса: да
Треугольная трубка: да
источник питания: 6F22 9 В батарея
Максимальный дисплей: 1999
Габаритные размеры: 126×70×24mm
Тяжелый Количество: 155g

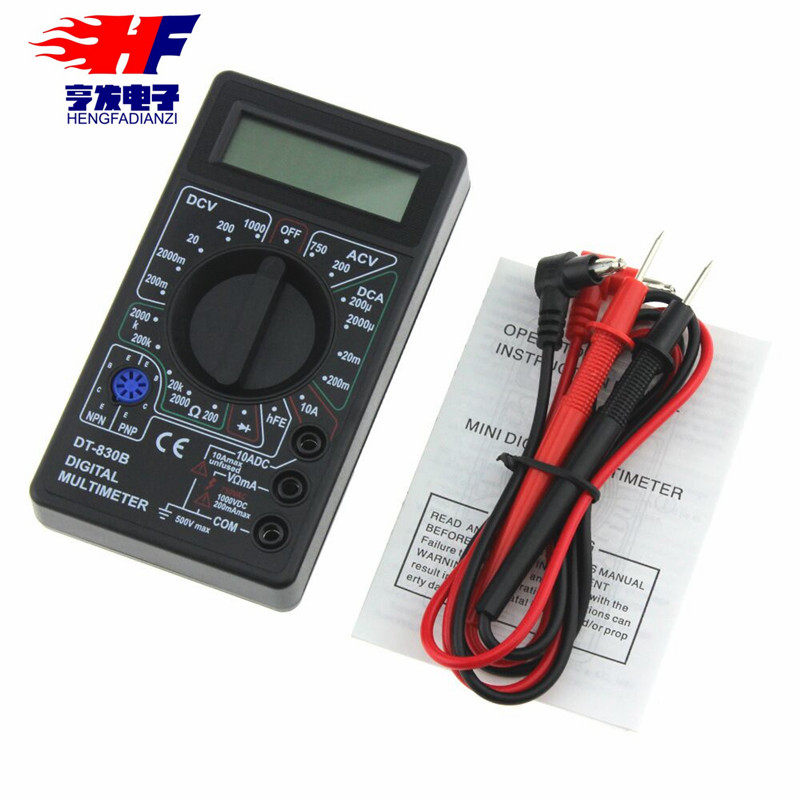

Стандартное вложение: таблица, ручка, ручное, гарантийная карта
Полиция приглашает друзей обратить внимание:В этом продукте нет функции, подобной пчели, Надежное качество, пожалуйста, обратитесь к серии руководств.
один.Обзор
DT830Цифровой мультиметрЭто трехдного ЖК -дисплея маленькийЦифровой мультиметрСущностьЭто может быть измерено,Напряжение постоянного токаИ ток постоянного тока, сопротивление, значение β триода, напряжение диодного привода и короткий замыкание и т. Д., ПовернитеПолоса переключательИзмените функцию измерения и диапазон, в общей сложности 19 передач.
Максимальное значение отображения этого мультиметра±В 1999 году можно отображать «0» и полярное.
два.Технические характеристики
1Диапазон измерения
⑴ истощение,Напряжение постоянного тока(Частота связи составляет 45 Гц ~ 500 Гц); диапазон объема постоянного тока составляет 200 мВ, 2000 МВ, 20 В, 200 В и 1000 В пять шестерней, а объем обмена составляет 200 В и 750 В соответственно.±(0,8 % + 2 слова чтения), точность обмена±(1 % + 5 слов считывания); входной импеданс, файл постоянного тока составляет 10 мОм, а файл связи составляет 10 МОм и 100pf.
⑵ ток DC
Диапазон диапазона составляет 200 мкА, 2000 мкА, 20 мА, 200 мА и 10А, а точность постоянного тока±(1,2 % + 2 слова считывания), максимальная нагрузка напряжения составляет 250 мВ.
(3) сопротивление:
Диапазон: 200 Ом, 2000 Ом, 20 кОм, 200 кОм и 2000 кОм.Точность±(2,0 % + 3 слова чтения).
压 Напряжение диодного привода:
Диапазон составляет от 0 до 1,5 В, а тестовый ток составляет 1 мА±0.5 Магистр
值 检 β Обнаружение значения:
Условия испытаний: VCE = 2,8 В, IB = 10 мкА.
⑹ Короткое испытание
Сопротивление тестовой цепи <20 Ом±10 Ом
2время отбора проб:Т S = 0,4 с.

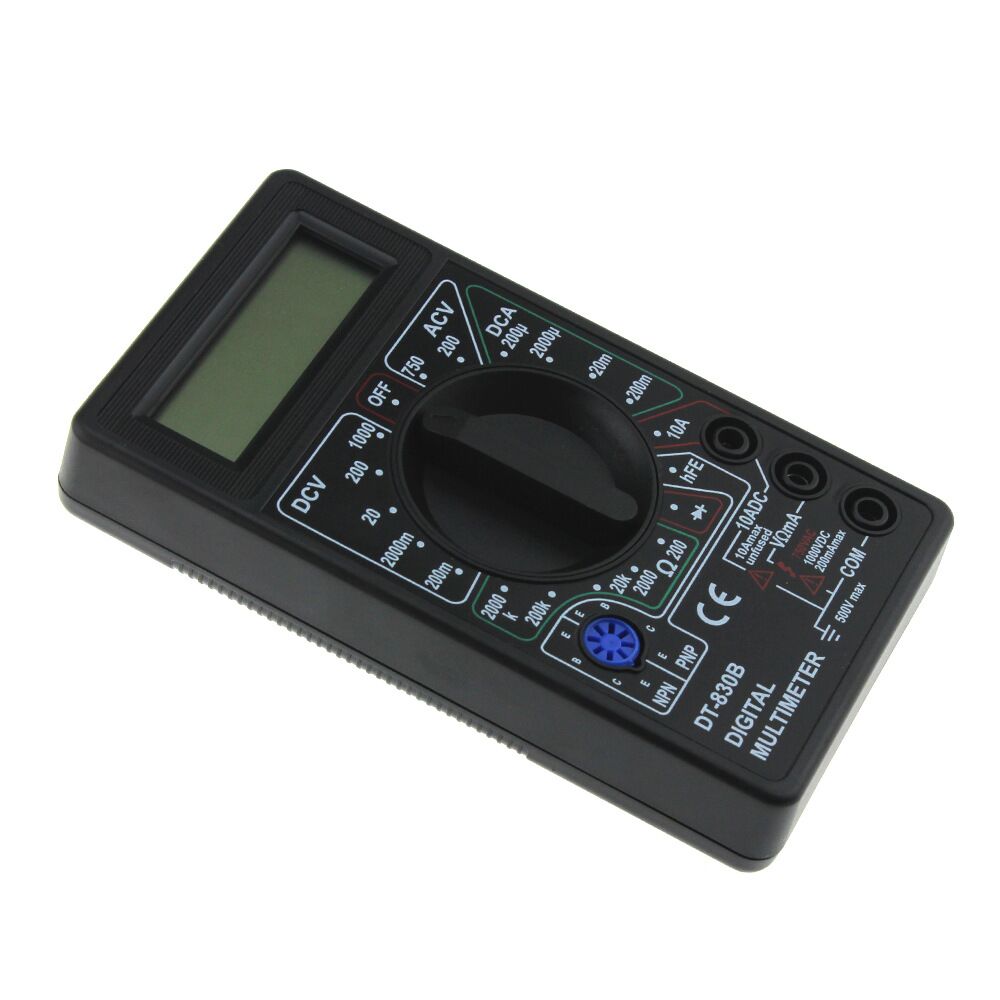

три.Описание панели и работы
1монитор
Три -хелф цифровой ЖК -дисплей
2выключатель
Нажмите, включите питание и выключите, если не используется.
3Конденсатор измерений
Эта таблица не имеет функции тестирования конденсатора.
4Функциональный переключатель
Выберите различные функции измерения и диапазон.
5.10a тока разъема (не может быть измерен более 10А ток)
Когда обмен измеряется более 200 мА и менее 10А, красные часы должны быть вставлены в этот разъем 10A.
6Текущий
При измерении и током постоянного тока менее 200 мА измеряется, красные часы должны быть вставлены в этот текущий домкрат.
7V/ω разъем
При измерении,Напряжение постоянного токаКогда сопротивление, входное напряжение диода и короткое обнаружение связки, красные часы должны быть вставлены в этот разъем V/ω.
8Черная поверхностная ручка "com" jack "com" Джек вставлен в этот наземный домкрат.
9β -тест на тест
Вставьте сборку электрода, основание и эмиссионные полюсы измеренного триода в «C», «B» и «E», соответственно. Обратите внимание на различие между триодом или типом PNP.
Четыреинструкции
1Подготовить
Нажмите переключатель питания, чтобы наблюдать, является ли жидкокристаллический дисплей нормальным.
2использовать
(1) Измерение тока постоянного тока выбирается в соответствии с размером тока измерения и вставленными пор измерительного диапазона и красной столовой ручки.Свяжитесь с напряжениемОдин высокий конец, черная ручка для часовСвяжитесь с напряжениемНа низком уровне положительный ток течет из ручек красных часов в мультиметр, а затем вытекает из черной столовой ручки. При измерении тока неясно, сначала измерьте максимальный диапазон, а затем постепенно уменьшают диапазон до диапазона. точно измерьте.
(2) Измерение полового акта и напряжения постоянного тока
Вставьте разъем «V/ω», выберите соответствующий диапазон измерения напряжения в соответствии с напряжением, и конец контактного контакта «заземления» черной таблицы подвергается воздействию цепи.Особое внимание, цифровое мультиметровое измерениеНапряжение переменного токаЧастота частоты очень низкая (45-500 Гц), и амплитуда напряжения средних и высокочастотных сигналов должна быть измерена с помощью торгового центра.
(3) Измерение Dorgery
Вставьте разъем «V/ω» в красную ручку, выберите правильный диапазон измерения сопротивления в соответствии с сопротивлением сопротивления, а красные и черные ручки часы соответственно являются соответственноКонтактное сопротивлениеНа обоих концах вы можете наблюдать за чтением.В частности, при измерении на дорожном сопротивлении (сопротивление на плате) источник питания схемы следует отключить, чтобы избежать датирования чтения.Запрещено измерять ток или напряжение с помощью файла сопротивления (особенно напряжения AC 220V), в противном случае он легко повредит мультиметру.Кроме того, использование файлов сопротивления также можно охарактеризовать путем оценки качества емкости.Первый короткий загрязнение конденсатора (свяжитесь с двумя полюсами с помощью ручки, чтобы одновременно разряжать конденсатор), а затем свяжитесь с двумя полюсами емкости мультиметра, чтобы наблюдать показания отображаемого сопротивления.Если количество сопротивления, отображаемого в начале, мало (эквивалентно короткому замыслу), а затем конденсатор начинает заряжаться, отображаемое сопротивление считывается постепенно увеличивается, а последнее отображаемое показания сопротивления становится «1» (эквивалентно открытию дороги) , что означает, что емкость в порядкеЕсли он выполняется приведенными выше этапами, отображаемое чтение сопротивления всегда не изменилось, что указывает на то, что конденсатор был поврежден (открытый или короткий замыкание).В частности, соответствующий график сопротивления должен быть выбран во время измерения.
(4) Обнаружение напряжения диодов
На этой передаче красная таблица подключена к внутреннему источнику питания мультиметра, а черная таблица подключена к отрицательному источнику питания внутри мультиметра.Соединение между двумя таблетками и диодом показано на рисунке 1.Если метод измерения измеряется на рисунке 1 (а), диод тестируется в правом направлении диода. Мультиметр отображает напряжение положительного направления диода, а устройство - MV.Обычно хорошее силиконовое напряжение направления должно составлять 500 мВ ~ 800 мВ, а напряжение с положительным направлением с хорошим диодом должно составлять 200 мВ ~ 300 мВ.Если отображается «000», это означает, что диод прорывается через короткий замыкание. Если отображается «1», это означает, что диод положительный.Если метод измерения измеряется на рисунке 1 (b), следует отображать «1», указывая на то, что диод изменен. Если отображается «000» или другие значения, это означает, что диод обратный.Эта передача также может быть использована для определения качества триода и распознавания трубки.Во время измерения сначала подключите ручки на подноже определенной идентифицированной трубки, а другая ручка настольной ручки получит оставшиеся две трубки. Определите, что триод хорош, и можно определить, что определяемая трубопроводная нога является основой триода.Если красная таблица подключена к основанию, черная столовая ручка подключена к двум другим полюсам, что показывает, что триод - тип NPN, в противном случае это тип PNP.В конце концов, размер двух PN -положительного напряжения направления сравнивается. Больше показания - это узел, а меньшие показания - это узлы BC. В результате распознаются электроды и излучатели.
(5) Тест на доверие β -тест
Прежде всего, необходимо определить, должен ли триод тестировано в типе NPN или PNP, а затем правильно вставить ногу штифта в соответствующий тип тестового сокета. «000» означает, что триод сломается.
пять.Меры предосторожности
1Обратите внимание на правильный выбор диапазона и ручки красной таблицы.Проверьте неизвестное количество При количественном количеству количество должно быть настроено на максимум, а затем от большого до малого, пока она не будет подходящей.Если отображается «1», следует добавить большое количество.
2Когда не измерение, выключите мощность под рукой.
3При изменении диапазона табличная ручка должна быть отключена с измеренной точкой.
4Не перегружайте при измерении тока.
5Измерению напряжения не разрешено использовать сопротивление и текущие файлы
