Cem Huashengchang Factory Direct Sales Network Line Тест Cross Tester Cross Tester LA-1011
Цена: 6 297руб. (¥298)
Артикул: 624531933315
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:华盛昌恩加专卖店
Адрес:Гуандун
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
- LA-1011
Добавить в корзину
Другие товары этого продавца
¥1583 339руб.
¥86818 237руб.
¥1483 128руб.
¥88818 657руб.
| Цвет: | LA-1011 |
 |

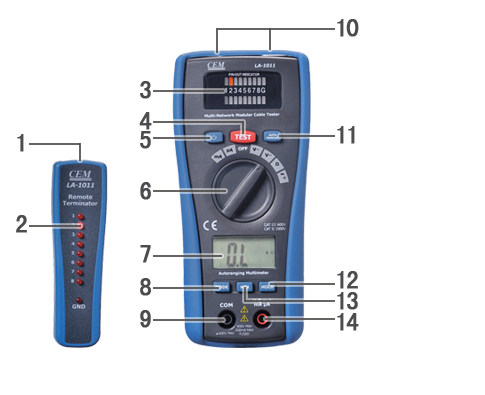

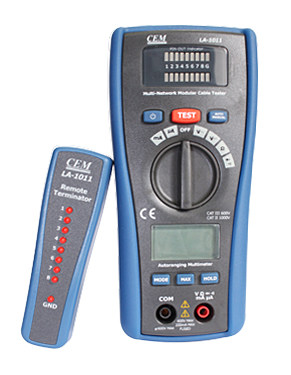

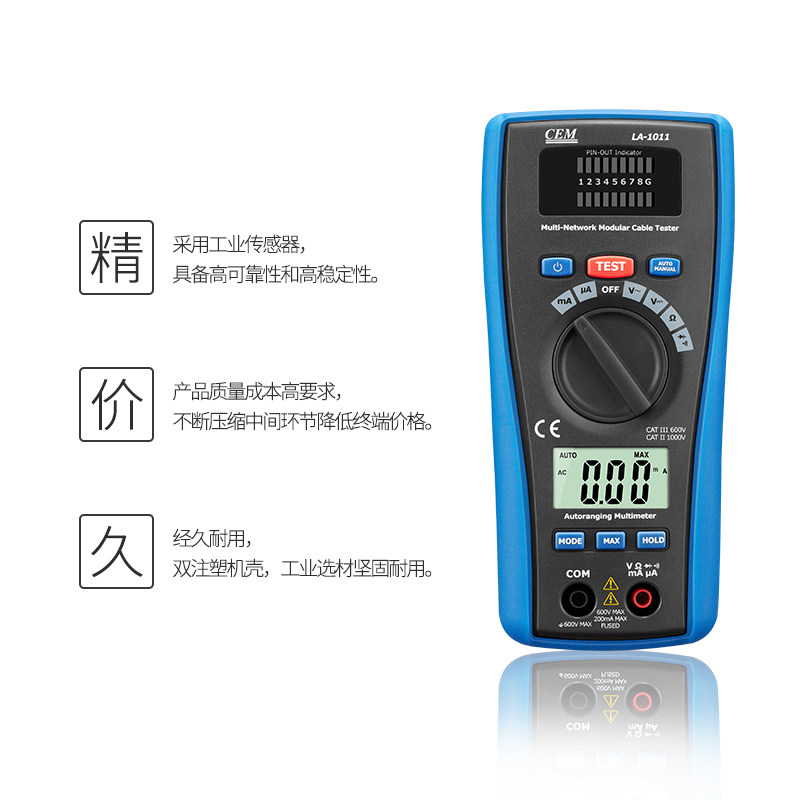

 | 1.rj45 Джек 2. Света светодиодного светодиода получателя 3. Светодиодный дисплей хоста Джека 1 и 2 4. Ключ ручного измерения 5. Тестовый переключатель локальной сети 6. Выбор функций 7. LCD -дисплей 8. Ключ режима режима 9.com Отрицательный полюс Джек 10.rj45 Джек 11. Автоматический ключ измерения 12. Клавиши для хранения данных 13. Максимальное значение 14.VΩУама и другие позитивные домкраты |
 |
1. Измерение напряжения прямого/переменного тока 1. Вставьте черную испытательную линию в отрицательный электрод Com Com, и красная испытательная линия вставлена в положительный V Jin 2. Очистите функциональную клавишу в местоположении напряжения постоянного тока или напряжения переменного тока 3. Подключите ручки к измеренному напряжению 4. Прочитайте значение, отображаемое на ЖК -дисплеи 2. Прямое измерение тока переменного тока 1. Сдвиньте функциональные клавиши в положение UA или MA 2. Вставьте черную испытательную линию в отрицательный электрод Com Com и вставьте красную тестовую линию в положительный разъем UA/MA 3. При измерении прямой ток переменного тока ниже 2000 UA, подставьте функциональный ключ в положение MA 4. Нажмите режим клавиши режима, на экране будет отображаться логотип связи или постоянного тока. 5. Подключите черный зонд с отрицательным электродом тестируемого текущего тока, а красное соединение положительно 6. Откройте измеренный переключатель тока 7. Прочитайте значение, отображаемое на дисплее В -третьих, измерение сопротивления ПРИМЕЧАНИЕ. Чтобы избежать ударов электрическими ударами, измеренный блок отключается перед измерением сопротивления, и конденсатор очищается.Снимите батарею и отключите электрический проволоку. 1. Сдвиньте функциональный ключ кΩместоположение 2. Вставьте черную ручку в COM отрицательного электрода и вставьте ручки красной таблицы в положительный электродΩДжек 3. Пропустите зонд табличного ручки через протестированную схему, и лучше всего отключить один конец измеренного сопротивления, чтобы убедиться, что показания не нарушаются. 4. Прочитайте значение, отображаемое на дисплее |  |
 | В -четвертых, непрерывное измерение ПРИМЕЧАНИЕ. Чтобы избежать ударов, не измеряйте, когда измеренный объект имеет напряжение. 1. Сдвиньте функциональный ключ к·)))Расположение 2. Вставьте черную испытательную линию в COM отрицательного электрода, красная испытательная линия вставляется в положительный полюсΩДжек 3. Нажмите режим клавиши режима, отображение появится на дисплее·)))))) 4. Подключите зонд испытательной линии с тестированным проводом 5. Когда сопротивление составляет менее 150ΩВ то время инструмент выпустит предупреждение. Если цель открыта, на экране отобразится“OL” Пять, диодный тест 1. Сдвиньте функциональный ключ к·)))Расположение 2. Нажмите режим клавиши режима, чтобы выбрать режим диода 3. Подключите зонд испытательной линии к измеренному диоду 4. Отображение экрана: Типичное значение напряжения должно составлять 0,400-0,700 В; Если есть короткий загрязнение, напряжение отображения близко к 0 В; если он открыт, два полюса будут отображаться“OL” 6. Измерение кабеля 10 Base-T 1. Вставьте раздел тестируемого кабеля в разъем RJ45, который преобразуется в разъем RJ45, на экране будет отображаться“Возвращаться”Другой конец кабеля вставляет в разъем rj45 приемника 2. Откройте переключатель. Когда инструмент установлен в автоматическом состоянии, верхний строк света дисплея начнет просматривать в порядке.Если это ручное, выявит лампа PIN1 3. Нажмите кнопку автоматической/ручной работы, чтобы переключить инструмент на требуемое состояние 4. Когда оба конца кабеля будут вставлены, второй ряд фонарей также будет зажигать соответствующим образом 5. Прочитайте результат отображения света, который является состоянием кабеля.Если вам не удастся прочитать результаты дисплея дисплея во втором ряду фонарей дисплея в автоматическом состоянии, дождитесь второго просмотра или переключитесь на ручное состояние и повторное состояние.В ручном состоянии нажмите клавишу измерения, чтобы переключиться на измерение следующего терминала. |
Семь, коаксиальный кабельный тест 1. Вставьте два кабеля адаптерных кабелей BNC в два гнезда RJ45, а затем подключитесь к другому концу тестируемого кабеля и другой конец кабеля адаптера BNC 2. Для оставшихся этапов испытаний, пожалуйста, обратитесь к шагу 2–5 измерения кабеля 10BASE-T Примечание: 1. Свет дисплея во втором ряду должен быть в состоянии прочитать ядерный зонд BNC 2. Поскольку в коаксиальном кабеле есть только два провода, рекомендуется использовать измерение ручного состояния 8. Удаленное измерение 1. Вставьте один конец измеренного кабеля в разъем RJ45, а другой вставлен в удаленный терминал.Если измеренный кабель встроен в приборную панель или стену, вы можете использовать провод приборной панели для решения проблемы разъема 2. Сдвиньте автоматический/ручной ключ к автоматическому состоянию для измерения 3. Прочитайте показания, отображаемые на дисплее света удаленного терминала ПРИМЕЧАНИЕ. Освещение дисплея на удаленном терминале отображает показания в соответствии с порядком соединения с основным преобразователем |  |
 |
 | Напряжение постоянного тока: 200 мВ, 2 В, 20 В, 200 В, 600V Напряжение переменного тока (50 ~ 60 Гц): 2 В, 20 В, 200 В, 600 В DC Current: 200UA, 2000UA, 20 мА, 200 мА AC Current: 200UA, 2000UA, 20 мА, 200 мА Сопротивление: 200Ω, 2KΩ, 20KΩ, 200 тысΩ, 2мΩ, 20 мΩ Максимальное входное напряжение: DC/AC 600V Тест диодов: максимальный тестовый ток 1ma, напряжение разомкнутой цепи 1,5 В Тест на непрерывную тест: сопротивление<150ΩВ то время отправьте предупреждение Сетевой модуль: RJ45/RJ11. Экран отображения: ЖК -дисплей 2000 Запрос по перегрузке: ЖК -дисплей будет отображать“OL” полярность:“-”Указывая отрицательный электрод Низкая подсказка: когда питание низко, экран будет отображаться“BAT” Входное сопротивление:>7.5MΩ(Напряжение DC и переменного тока) Ответ общения: обычный ответ Пропускная способность напряжения переменного тока: 50-60 Гц Автоматическое отключение: около 15 минут Фонд: 0,2A/250 В долговечный предохранитель Аккумулятор: 2 9 В ААА батареи Размер: 162x74,5x44 мм Вес: 308G Стандарт безопасности: IEC61010-1; CAT III-600V |
 |
1. Когда напряжение постоянного тока превышает 35 В, или напряжение переменного тока превышает 25 В, пожалуйста, осторожно измерьте его. Это напряжение может вызвать электрический удар 2. При замене батареи и предохранителя, пожалуйста, сломайте тестовую линию и источник питания 3. Через 15 минут без работы инструмент будет автоматически закрыт 4. В случае длительного использования, пожалуйста, выньте аккумулятор, чтобы предотвратить утечку |  |
 |

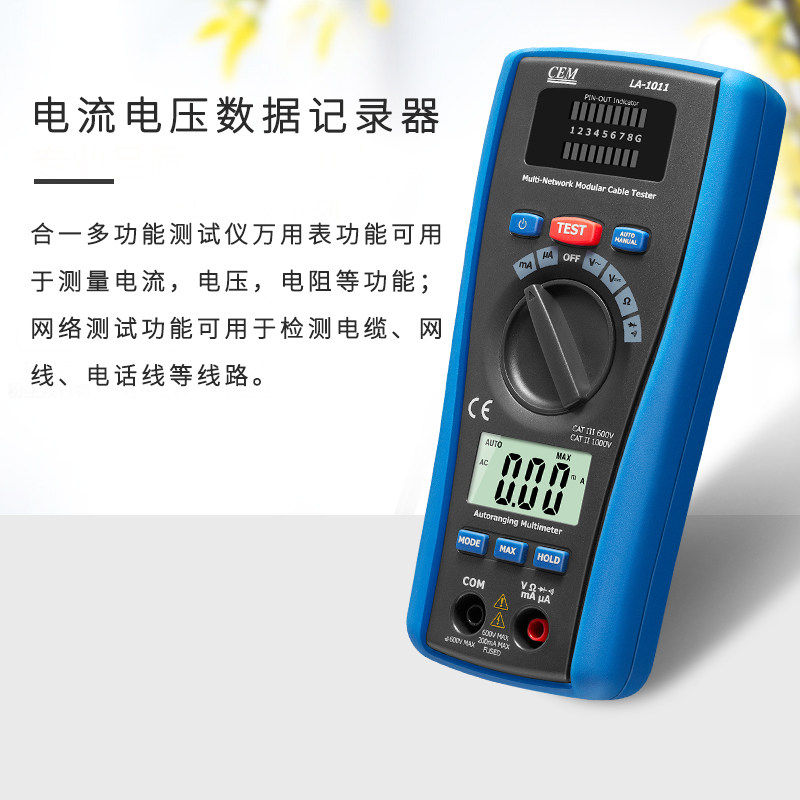

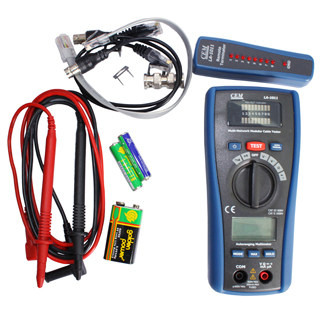

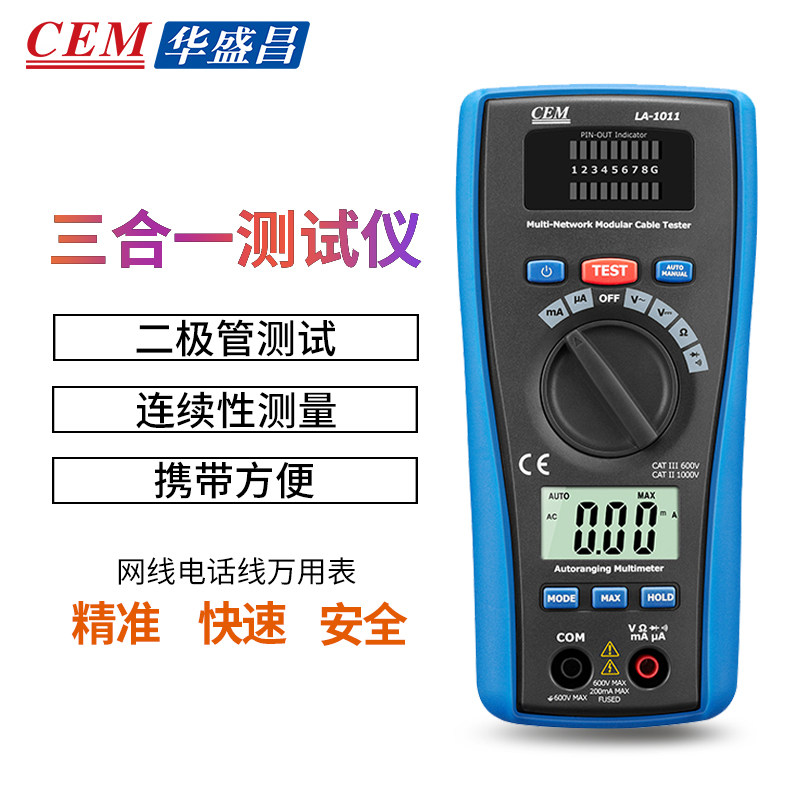

 | LA-1011 Sanhe One Multifunctional Testing Function можно использовать для измерения тока, напряжения, сопротивления и других функций; функции сетевого тестирования могут использоваться для обнаружения кабелей, сетевых кабелей, телефонных линий и других линий.Может использоваться для офиса, семьи, фабрик, электроэнергии, телекоммуникаций и коммуникационного оборудования, фотоэлектрической промышленности |
