DT830B Digital Universal Universal Witcher заслуги

Цена: 174-212руб.    (¥8.2)
Артикул: 593320919338

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:镁域兴泰IC原装分销
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • = п е р с скупой, Каппа.
  • Черный (включая батарею))
  • Ч е р н скупой,
  • Желтый (включая батарею))
Добавить в корзину
Другие товары этого продавца
¥12254руб.
¥1.9842руб.
¥ 54 53.51 131руб.
¥2.655руб.
  • Информация о товаре
  • Фотографии
Цвет: Черный, Желтый, Черный (включая батарею)), Желтый (включая батарею))

1 коробка 100 12 кг

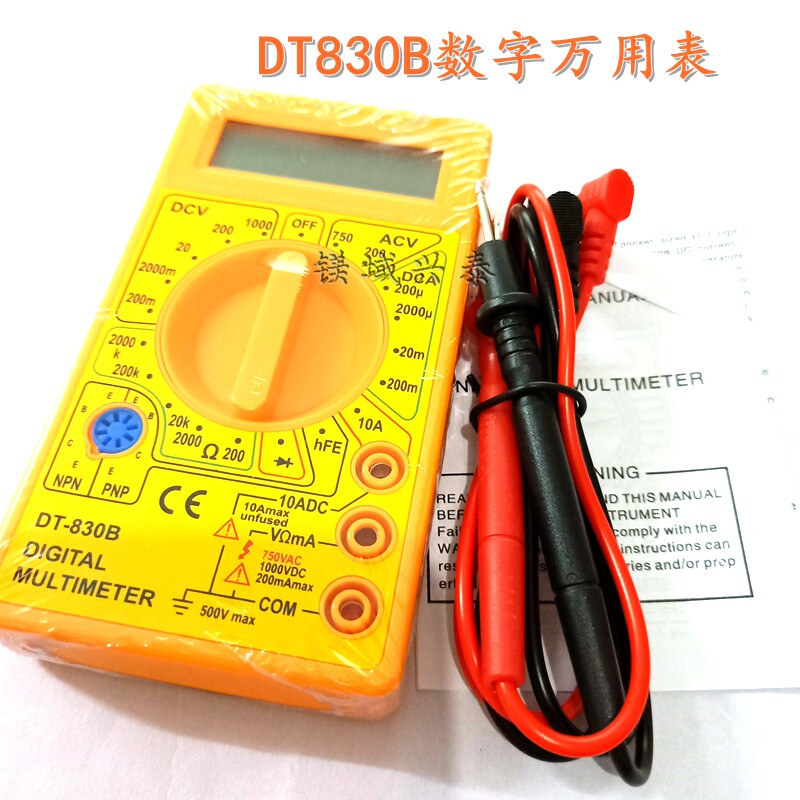

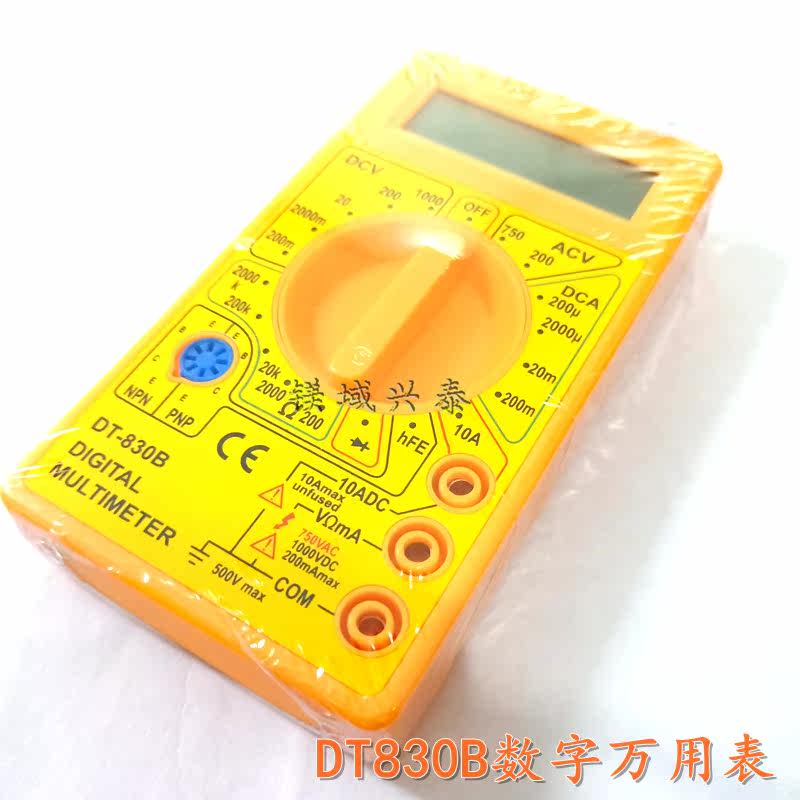

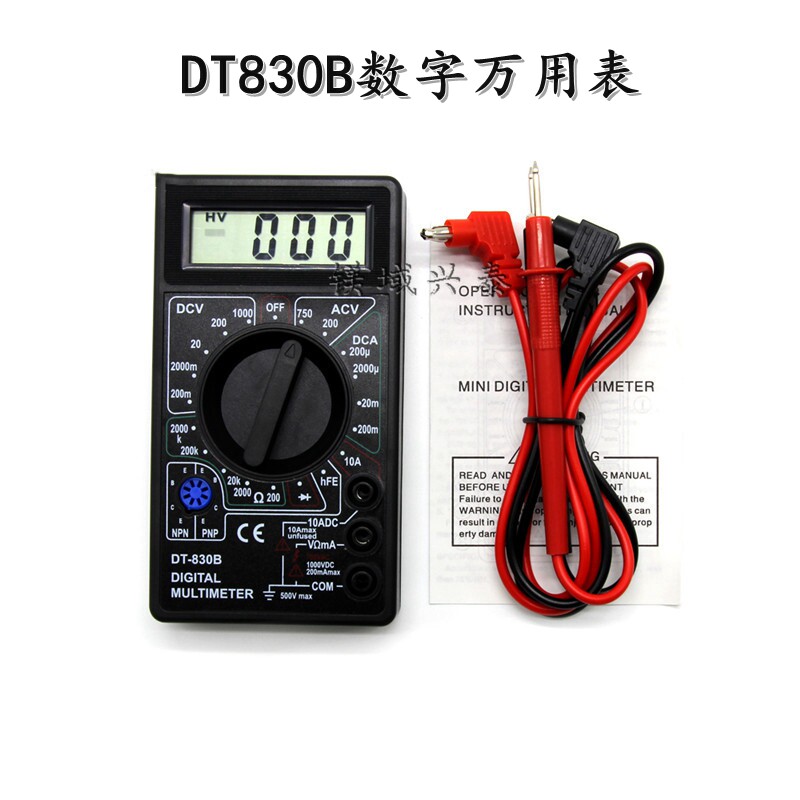

Модель продукта/Имя: DT-830B/Universal Table

[Функция] --------- [Таблица] ---------- [Точность]
Напряжение постоянного тока: 200 МВ-1000 В [±(0,5%+2dgt)]
Напряжение переменного тока: 200-7500V [±(1,2%+10dgt)]
DC Current: 200UA-10A 【【±(1,0%+2dgt)]
электричество     Блок: 200Ω-2MΩ【±(0,8%+2dgt)]
Два полюса: да
Треугольная трубка: да
Питание питания: 6F22 9 В батарея
Максимальный дисплей: 1999
Размеры: 126×70×24mm
Тяжелый     Количество: 155G

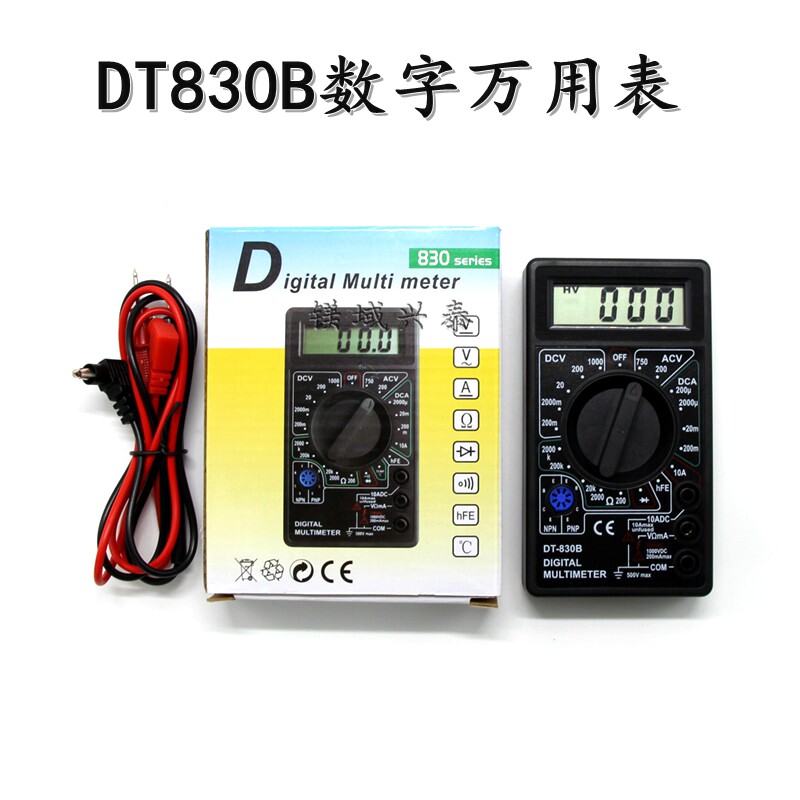

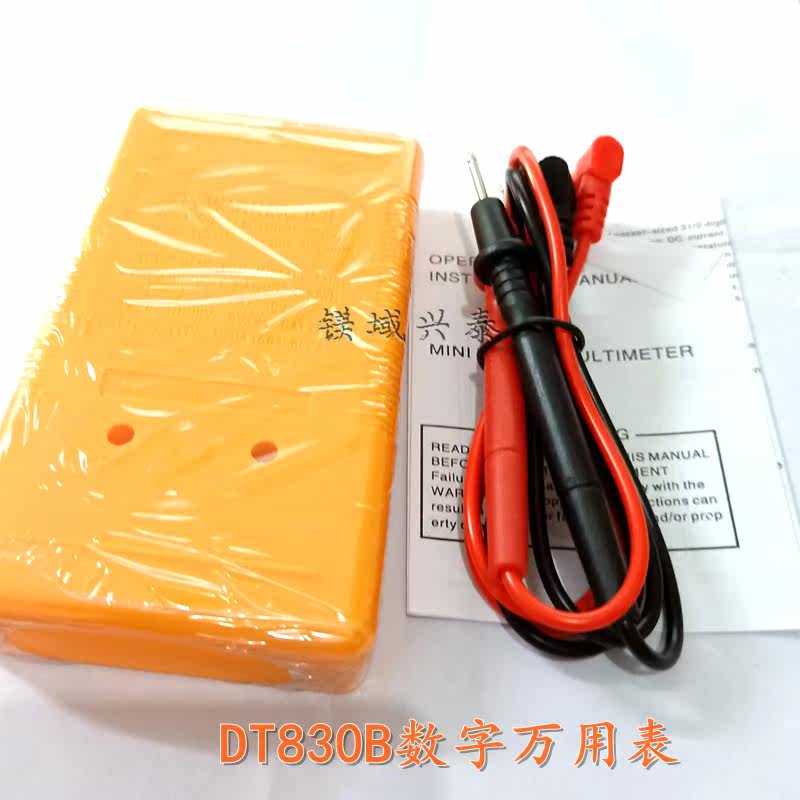

Стандартное вложение: таблица, ручка, ручное, гарантийная карта

Друзья полиции приглашают друзей: этот продукт не имеет пчелиной функции, а качество надежно. Пожалуйста, обратитесь к серии руководств.

DTT-833B Universal Watch Преимущества недостатки:



      Преимущества цифрового мультиметра DT-830B       DT-830B Недостатки цифровых универсальных ведьм
1Производительность стоимости чрезвычайно высока, с настольной ручкойЭкран дисплея невелик; точность не высока, значение отображения по умолчанию экрана ЖК-дисплея 0,00--0.02
2Широкий спектр приложений подходит для начинающих, студентов и тех, кто имеет низкую точность.Без противозачаточной защиты измерение может быть сожжена с помощью механизма измерения ошибок
3Универсальная таблица DT-830B изысканная и маленькая, легко носитьБез пчелы все DT-830B на рынке не имеет твита пчели

 один.Обзор

  DT830Цифровой мультиметрЭто трехдного ЖК -дисплея маленькийЦифровой мультиметрСущностьЭто может быть измерено,Напряжение постоянного токаГармония, ток округа Колумбия, сопротивление, емкость, триодβЗначение, напряжение диодного привода и короткое соединение цепей и т. Д.Полоса переключательИзмените функцию измерения и диапазон, в общей сложности 30 передач.

  Максимальное значение отображения этого мультиметра±1999, может отображаться автоматически“0”Гармония, отображение при перегрузке“1”или“-1”Когда напряжение батареи слишком низкое, дисплей“←”Логотип, короткий инспекционный пчелойзер.

 два.Технические характеристики

  1Диапазон измерения

  ⑴ истощение,Напряжение постоянного тока(Частота связи составляет 45 Гц ～ 500 Гц); диапазон составляет 200 мВ, 2 В, 20 В и 1000 Пять передач, точность постоянного тока является±(0,8 % + 2 слова чтения), точность обмена±(1 % + 5 слов чтения); входной импеданс, оборудование постоянного тока составляет 10 мΩ, Файл связи составляет 10 мΩ, 100pf.

  流 Interchange, DC Current

  Диапазон 200μA, 2ma, 200ma и 10a, точность DC - это±(1,2 % + 2 слова чтения), точность общения±(2,0 % + 5 слов чтения), а максимальная нагрузка напряжения составляет 250 мВ (эффективное значение).

  (3) сопротивление:

  Диапазон: 200Ω, 2KΩ, 200 тысΩ, 20 мΩ20 мΩШестая передача.Точность±(2,0 % + 3 слова чтения).

  压 Напряжение диодного привода:

  Диапазон составляет от 0 до 1,5 В, а тестовый ток составляет 1 мА±0.5 Магистр

  ⑸ ТриодβОбнаружение стоимости:

  Условия испытаний: vce = 2,8 В, ib = 10μА.

  ⑹ Короткое испытание

  Сопротивление тестовой цепи <20Ω±10Ω

  2время отбора проб:Т S = 0,4 с.

 три.Описание панели и работы

  1монитор

  Три -хелф цифровой ЖК -дисплей

  2выключатель

  Нажмите, включите питание и выключите, если не используется.

  3Конденсатор измерений

  При измерении конденсатора вставьте конденсатор в розетку.

  4Функциональный переключатель

  Выберите различные функции измерения и диапазон.

  5.10a тока разъема (не может быть измерен более 10А ток)

  Когда обмен измеряется более 200 мА и менее 10А, красные часы должны быть вставлены в этот разъем 10A.

  6Текущий

  При измерении и током постоянного тока менее 200 мА измеряется, красные часы должны быть вставлены в этот текущий домкрат.

  7V/ΩДжек

  При измерении,Напряжение постоянного токаКогда сопротивление, входное напряжение диода и обнаружение коротких целей, красные часы должны быть вставлены в этот V/ΩДжек.

  8Земля“COM”Черная ручка стола всегда вставлена ​​в этот грунт.

  9．βЗначение тестирования

  Вставьте коллектор, основание и полюс измеренного триода отдельно“C”,“B”,“E”В Джеке обратите внимание на то, является ли триод NPN или PNP -типом.

 Четыреинструкции

  1Подготовить

  Нажмите переключатель питания, чтобы наблюдать, является ли жидкокристаллический дисплей нормальным и появляется ли знак дефицита аккумулятораЕсли у вас есть что -то, вам нужно сначала заменить батарею.

  2использовать

  (1) Измерение тока обмена и постоянного тока выбирается в зависимости от размера тока измерения и отверстия -в отверстии красной столовой ручки. Когда измеряется DC, красная столовая ручкаСвяжитесь с напряжениемОдин высокий конец, черная ручка для часовСвяжитесь с напряжениемНа низком уровне положительный ток течет из ручек красных часов в мультиметр, а затем вытекает из черной столовой ручки. При измерении тока неясно, сначала измерьте максимальный диапазон, а затем постепенно уменьшают диапазон до диапазона. точно измерьте.

  (2) Измерение полового акта и напряжения постоянного тока

  Вставка ручек Red Watch“V/Ω”В разъеме выберите правильный диапазон измерения напряжения в соответствии с размером напряжения и контактной схемой черного таблицы.“земля”В конце красная таблица проверяется в тестируемой точке.Особое внимание, цифровое мультиметровое измерениеНапряжение переменного токаЧастота частоты очень низкая (45-500 Гц), и амплитуда напряжения средних и высокочастотных сигналов должна быть измерена с помощью торгового центра.

  (3) Измерение Dorgery

  Вставка ручек Red Watch“V/Ω”В разъеме выберите правильное сопротивление, чтобы измерить диапазон в соответствии с размером сопротивления, и двумя часами красного и черногоКонтактное сопротивлениеНа обоих концах вы можете наблюдать за чтением.В частности, при измерении на дорожном сопротивлении (сопротивление на плате) источник питания схемы следует отключить, чтобы избежать датирования чтения.Запретить ток или напряжение с файлами сопротивления (особенно общение220VНапряжение), в противном случае он легко повредит мультиметр.Кроме того, использование файлов сопротивления также можно охарактеризовать путем оценки качества емкости.Первый короткий загрязнение конденсатора (свяжитесь с двумя полюсами с помощью ручки, чтобы одновременно разряжать конденсатор), а затем свяжитесь с двумя полюсами емкости мультиметра, чтобы наблюдать показания отображаемого сопротивления.Если количество сопротивления, отображаемого в начале, мало (эквивалентно короткому кругу), а затем конденсатор начинает заряжаться, отображаемое сопротивление постепенно увеличивается, и количество показаний сопротивления, отображаемых на конечном дисплее“1”(Эквивалентно открыть путь), это означает, что емкость хороша.Если он выполняется приведенными выше этапами, отображаемое чтение сопротивления всегда не изменилось, что указывает на то, что конденсатор был поврежден (открытый или короткий замыкание).В частности, выберите соответствующую программу сопротивления для размера корневого конденсатора во время измерения, например, 47μF использует 200 КБ снаряжения и 4.7μF использует 2 -метровую передачу и так далее.

  (4) Обнаружение напряжения диодов

  На этой передаче красная таблица подключена к внутреннему источнику питания мультиметра, а черная таблица подключена к отрицательному источнику питания внутри мультиметра.Соединение между двумя таблетками и диодом показано на рисунке 1.Если метод измерения измеряется на рисунке 1 (а), диод тестируется в правом направлении диода. Мультиметр отображает напряжение положительного направления диода, а устройство - MV.Обычно хорошее кремниевое диод положительный напряжение направления должно составлять 500 мВ ~ 800 мВ, хорошо锗 ДиодПоложительное напряжение направления должно составлять 200 мВ ~ 300 мВ.Если дисплей“000”Тогда это означает, что диод прорывается через короткий заглушение. Если он отображается“1”Это означает, что диод не подключен.Если метод измерения измерен на рисунке 1 (b), он должен отображаться“1”, Объясните, что две полярные трубы обратны, если они отображаются“000”Или другие значения указывают на то, что диод был вырезан в обратном направлении.Эта передача также может быть использована для определения качества триода и распознавания трубки.Во время измерения сначала подключите ручки на подноже определенной идентифицированной трубки, а другая ручка настольной ручки получит оставшиеся две трубки. Определите, что триод хорош, и можно определить, что определяемая трубопроводная нога является основой триода.Если красная таблица подключена к основанию, черная столовая ручка подключена к двум другим полюсам, что показывает, что триод - тип NPN, в противном случае это тип PNP.В конце концов, размер двух PN -положительного напряжения направления сравнивается. Больше показания - это узел, а меньшие показания - это узлы BC. В результате распознаются электроды и излучатели.

  (5) Триодβтест

  Прежде всего, необходимо определить, должен ли триод проверить в типе NPN или PNP, а затем правильно вставить его стоп трубки в соответствующий тип тестового сокета, и переключатель объема функции передается вβПередачу можно прочитать непосредственно с дисплеяβЦенность, если вы показываете“000”Это означает, что триод сломан.

  (6) Короткое обнаружение

  Превратить функцию и диапазон в“?))))”В этом положении две планшеты протестированы отдельно. Если есть короткий замыкание, пчелиный твит будет звучать.

 пять.Меры предосторожности

  1Обратите внимание на правильный выбор диапазона и ручки красной таблицы.Проверьте неизвестное количество При количественном количеству количество должно быть настроено на максимум, а затем от большого до малого, пока она не будет подходящей.Если он отображается“1”, Экзамен, вы должны добавить большое количество процедур.

  2Когда не измерение, выключите мощность под рукой.

  3При изменении диапазона табличная ручка должна быть отключена с измеренной точкой.

  4Не перегружайте при измерении тока.

  5Измерению напряжения не разрешено использовать сопротивление и текущие файлы
