Мини -цифровой малый универсальный терминал с высоким уровнем проверки электрика
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Батарея с зарядкой, зарядное устройство, 9v

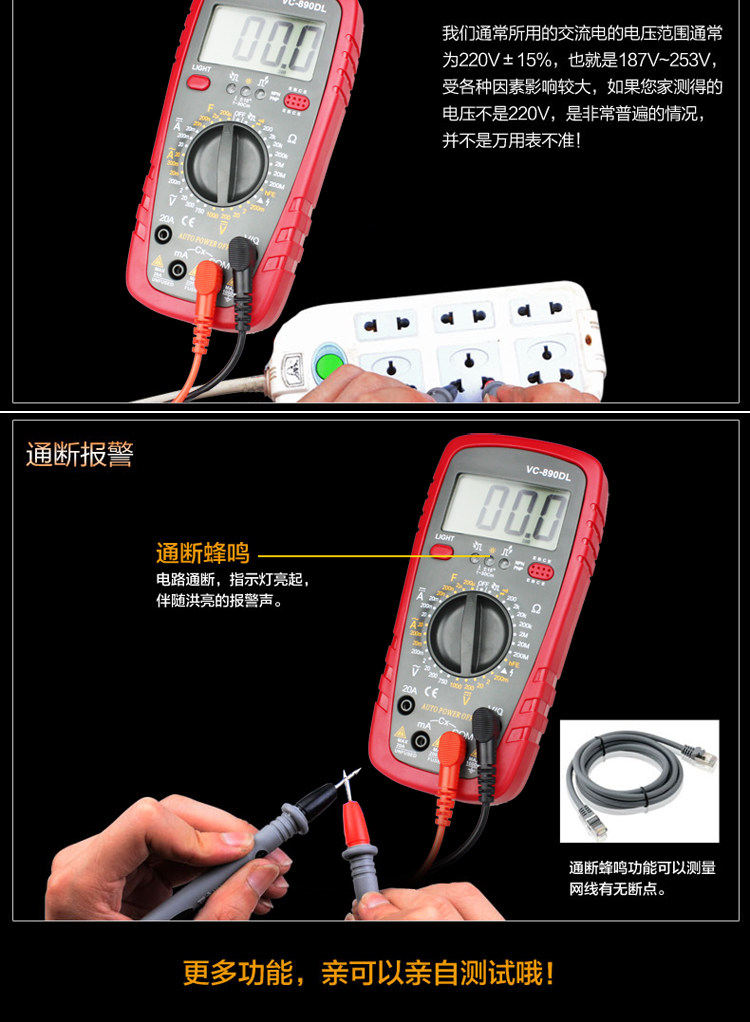

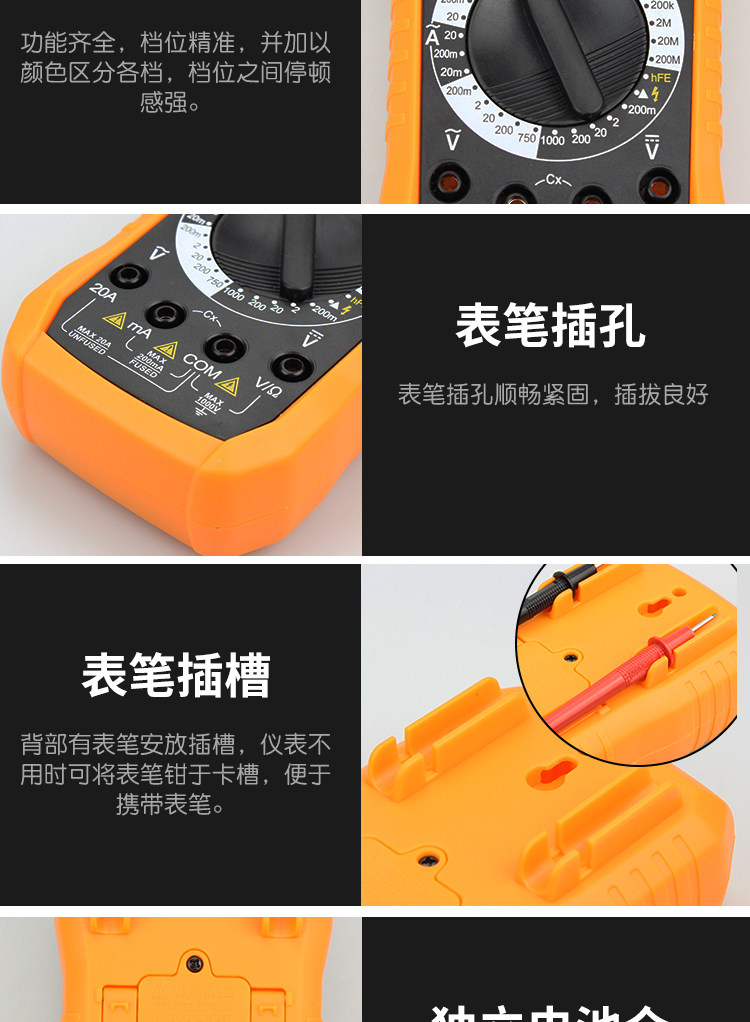

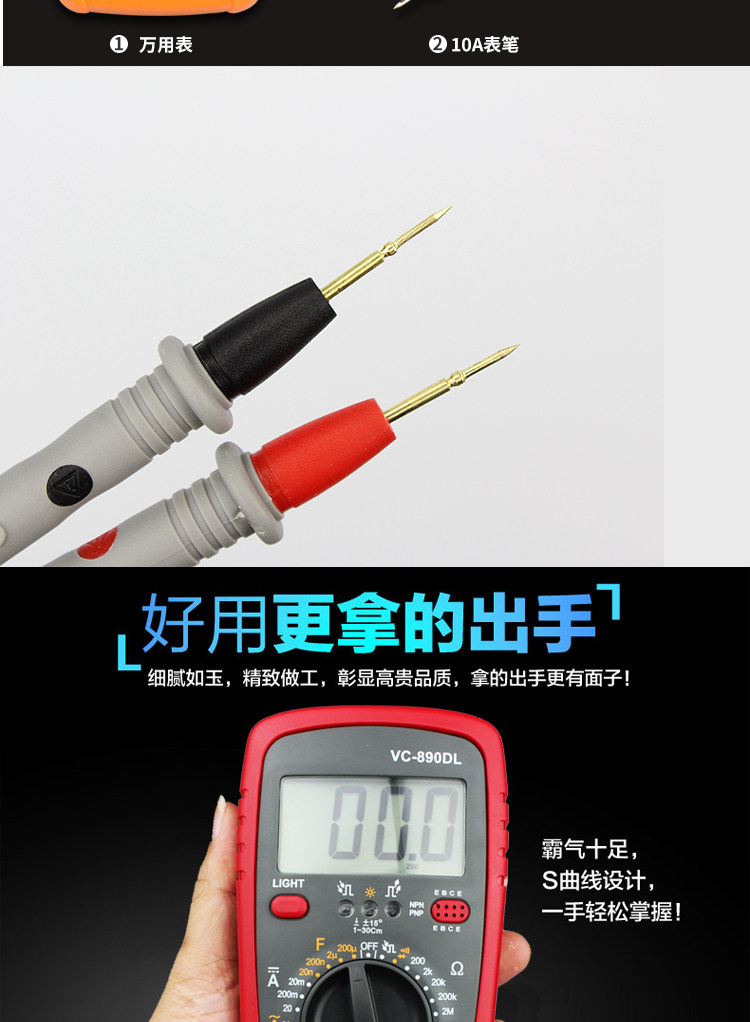

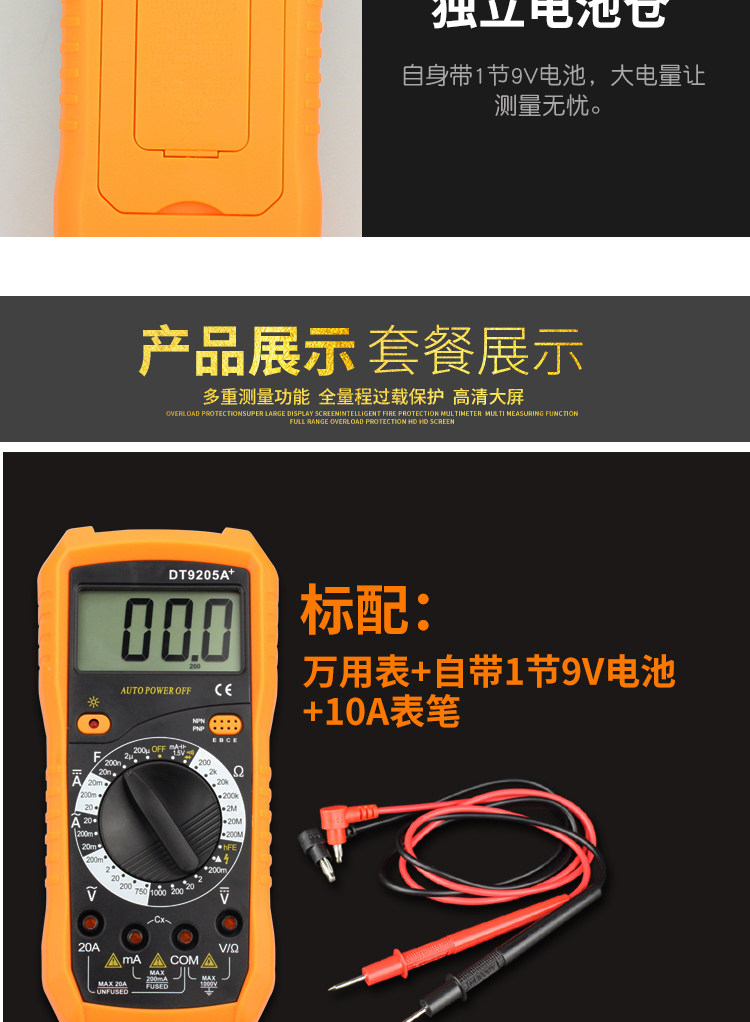

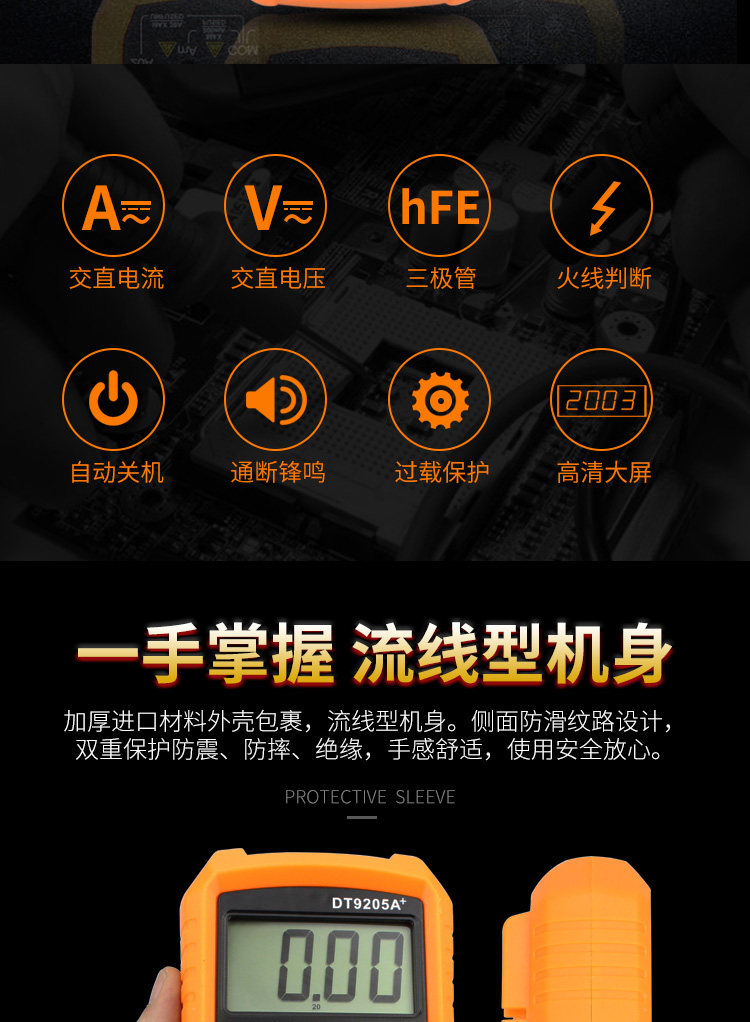

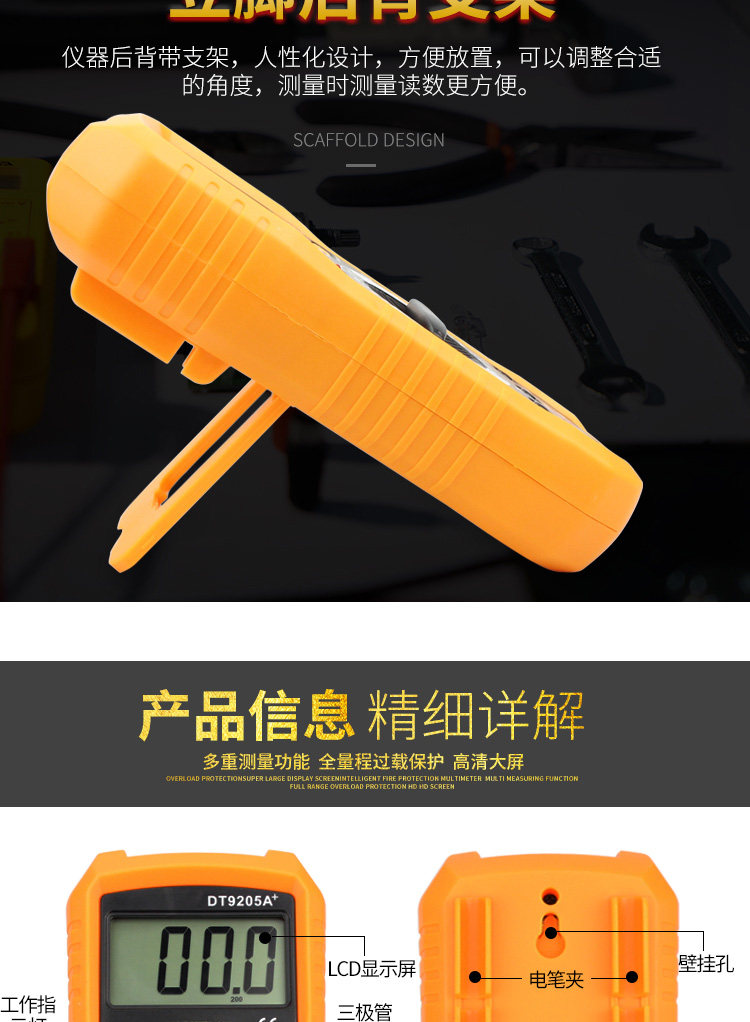

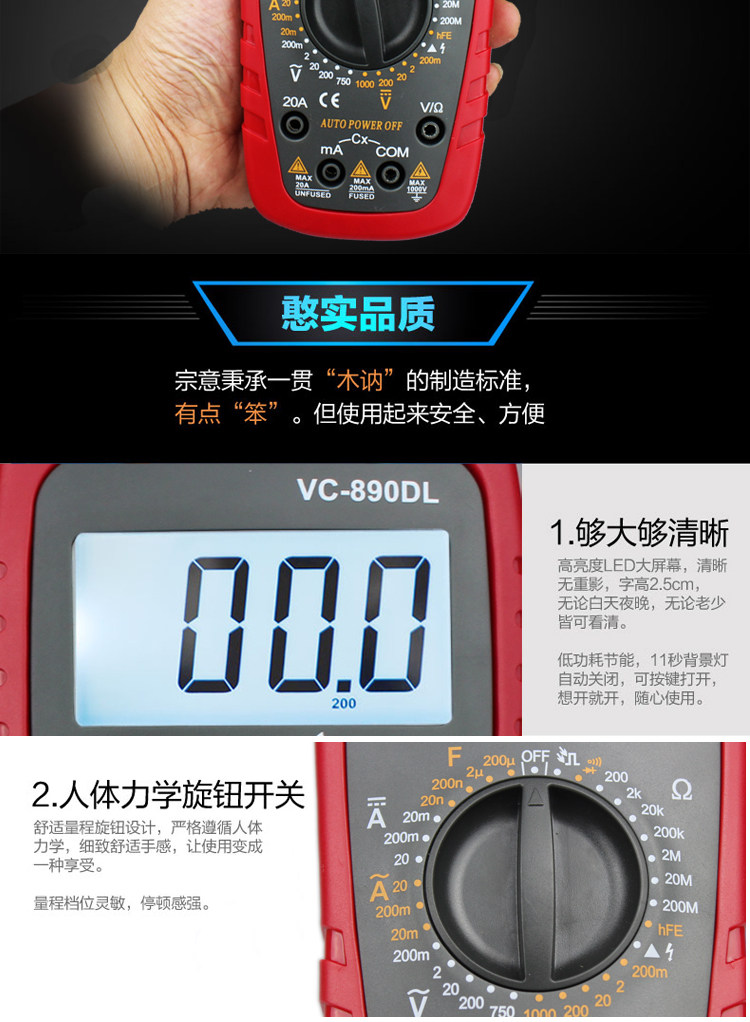

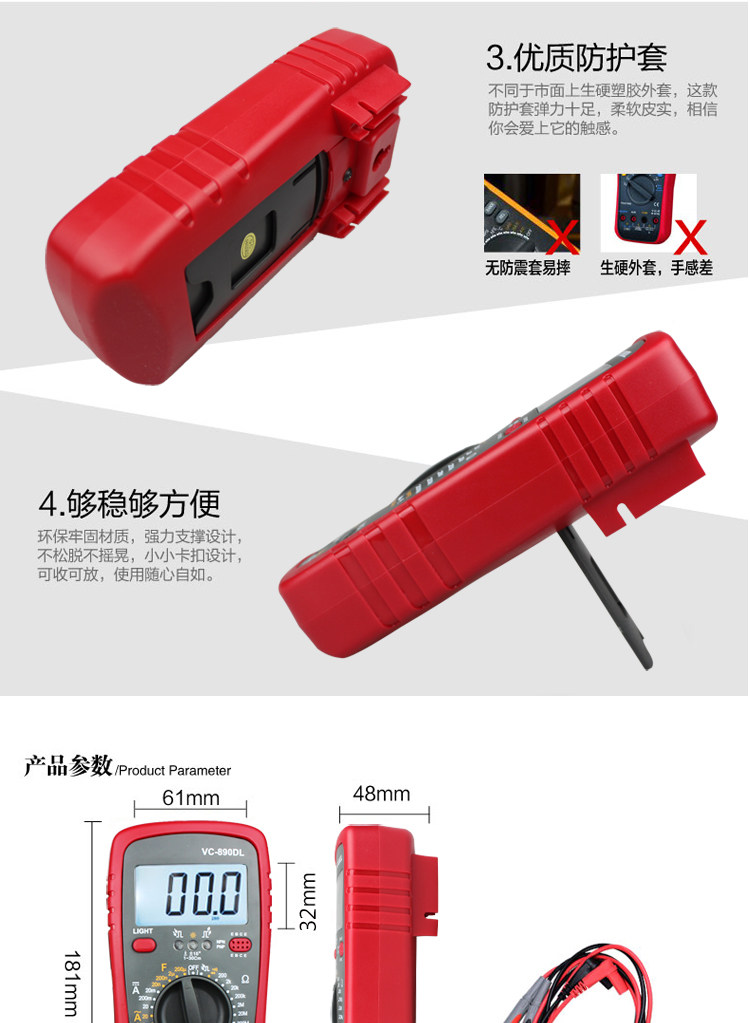

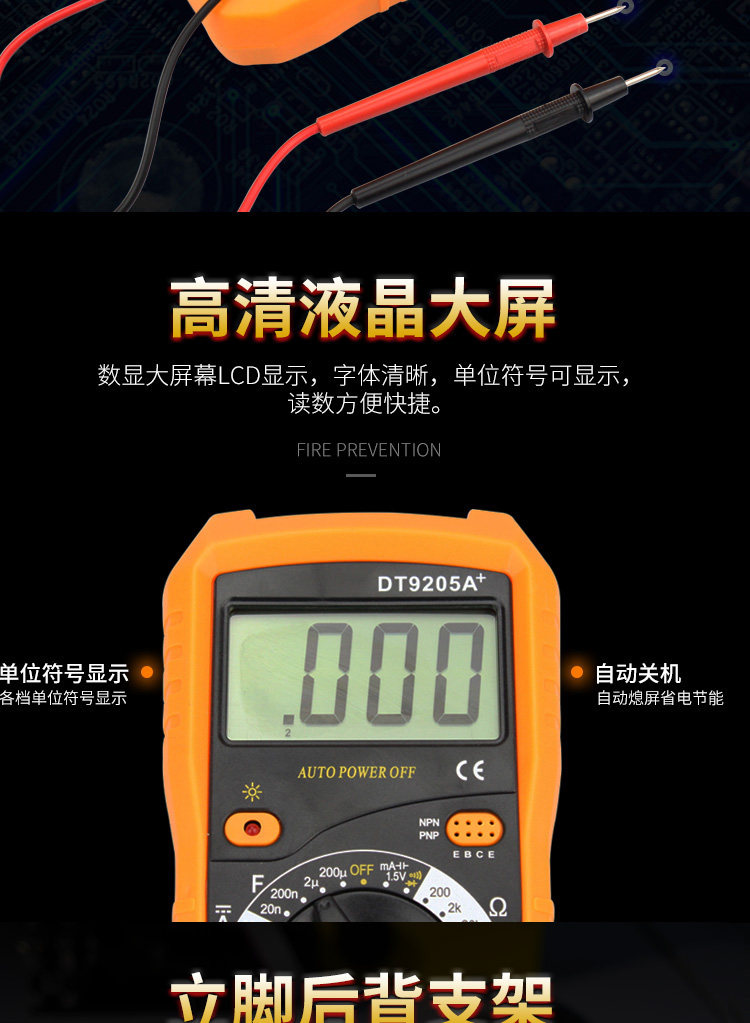

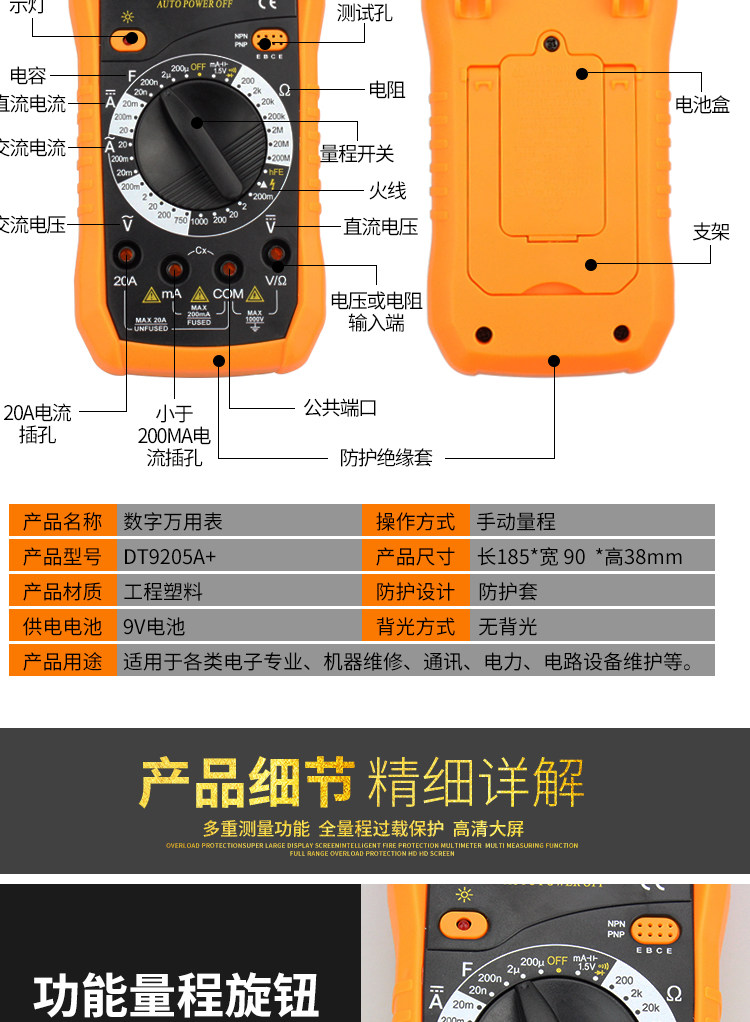

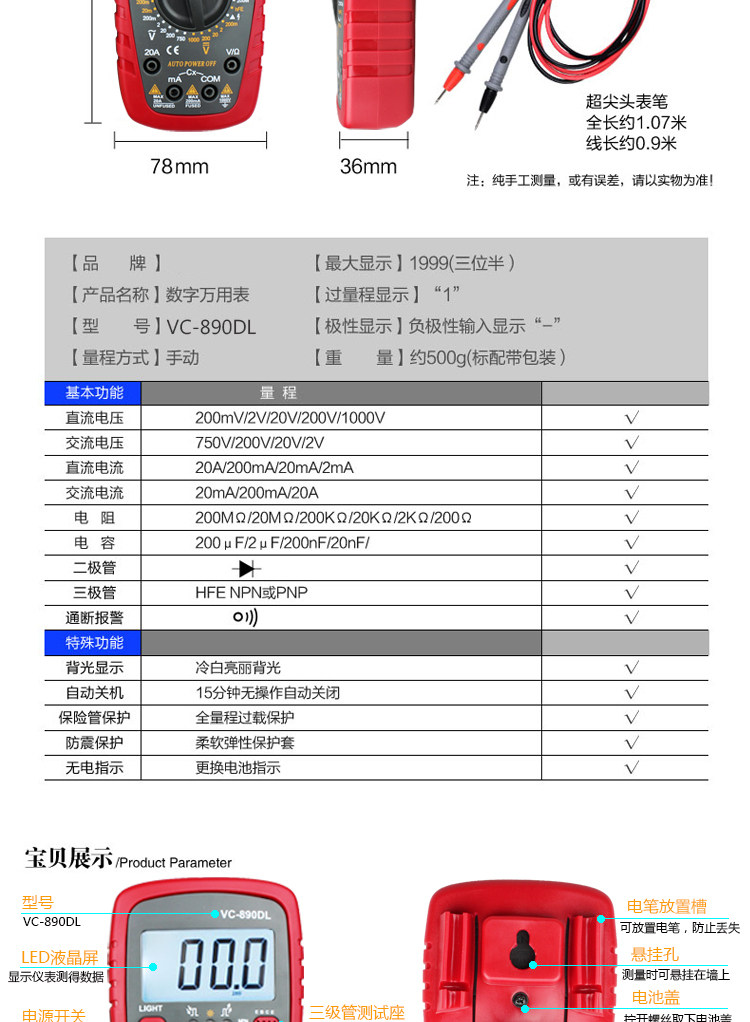

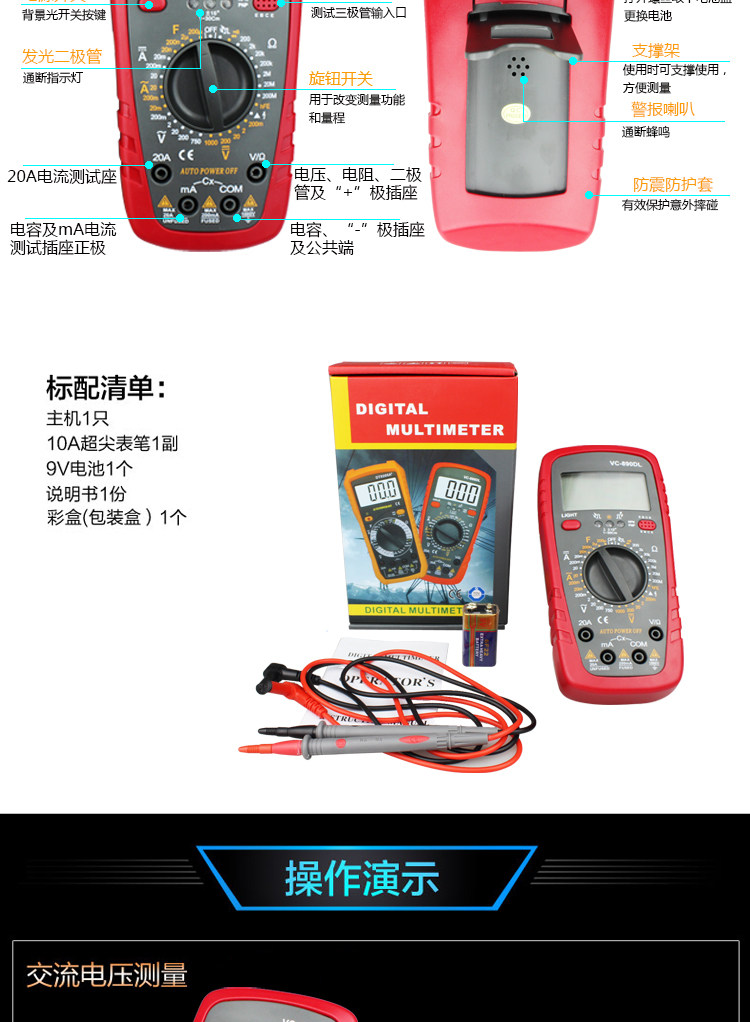

| Цвет: | 830B Mini Multiemeter [Standard] Mini Model, Маленький универсальный комплект, Маленький универсальный комплект, 9205A Universal Table [Стандарт] Обновление большого экрана, 9205A Universal Table [SET 2] Обновите большой экран, 9205A Universal Table [SET 3] Обновите большой экран, Универсальная таблица VC-890L [Стандарт] Полная функция моделей обновления, VC-890L Universal Watch [SET 2] обновленная полная функция, VC-890L Universal Watch [SET 3] Обновите полную функцию, Мульти -функция может быть заменена универсальной ручкой метра, Батарея с зарядкой, зарядное устройство, 9v, Универсальная таблица 833B [Стандарт]+Батарея+Мини -модель чипа |

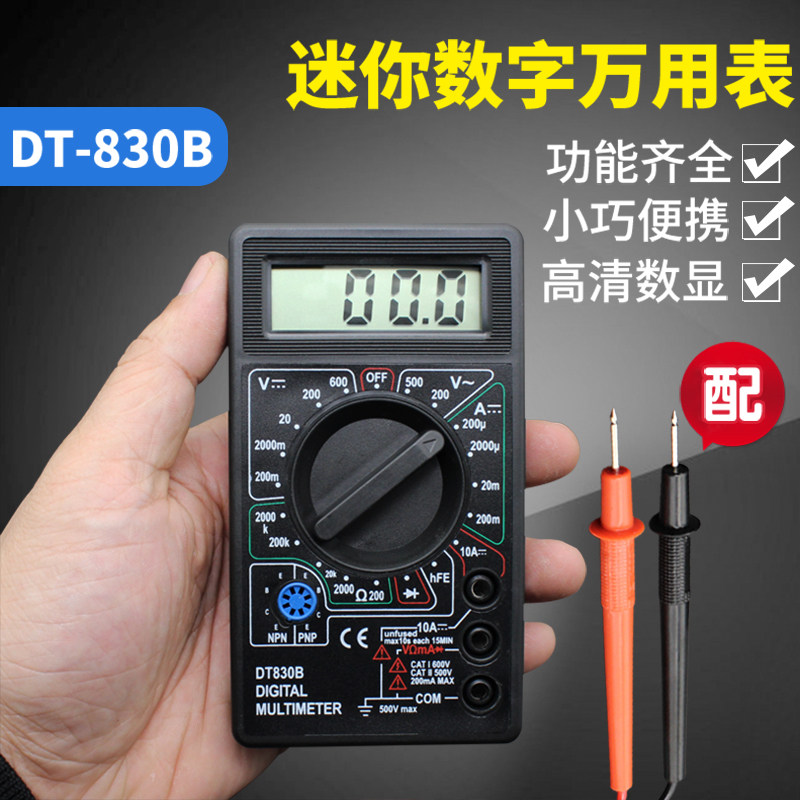

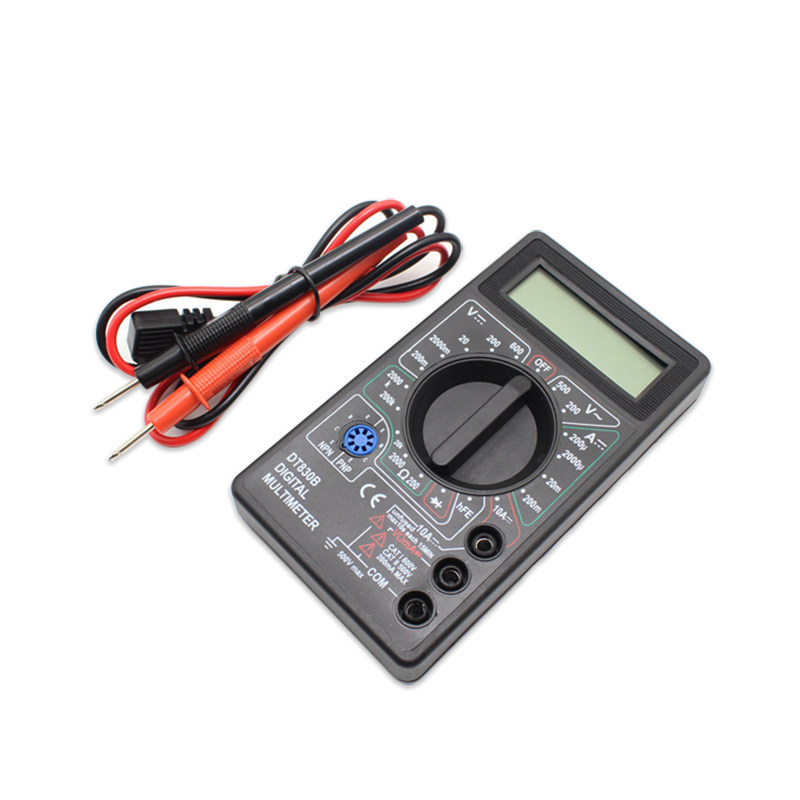

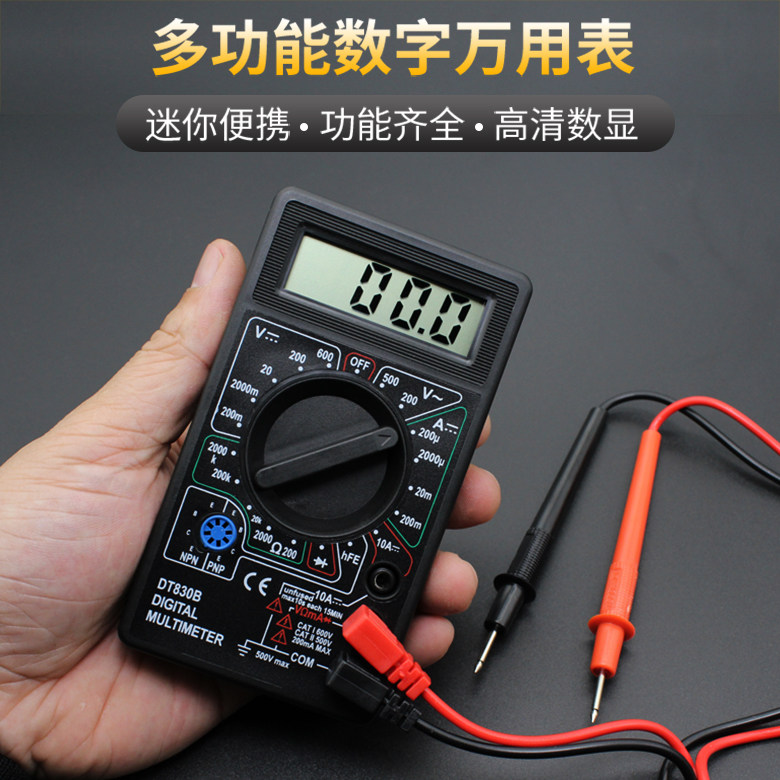

Модель продукта/Имя: DT-830B/Universal Table
[Функция] --------- [Таблица] ---------- [Точность]
Напряжение DC: 200 мВ-2000В-20В-20 В-1000 В [&Plusmn; (0,5%+2dgt)]
Напряжение переменного тока: 200V-750V 【&Plusmn; (1,2%+10dgt)]
ОКРУГ КОЛУМБИЯ: 200UA-2000UA-20MA-200MA-10A [± (1,0%+2dgt)]
электричество   сопротивление: 200Ω-2000Ω-20kΩ-200kΩ-2M&Уга; [&Plusmn; (0,8%+2dgt)]
Два полюса: да
Треугольная трубка: да

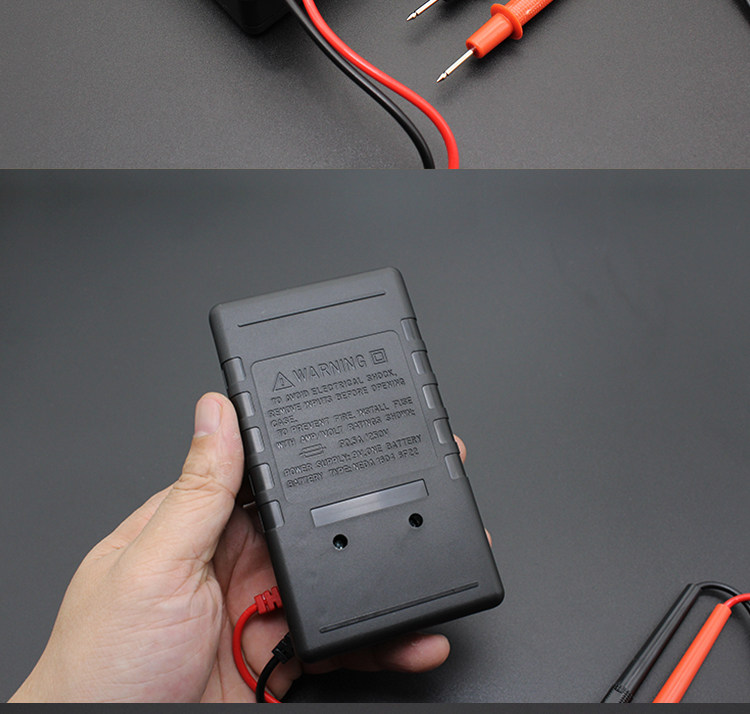

источник питания: 6F22тип9VБатарея
Максимальный дисплей: 1999

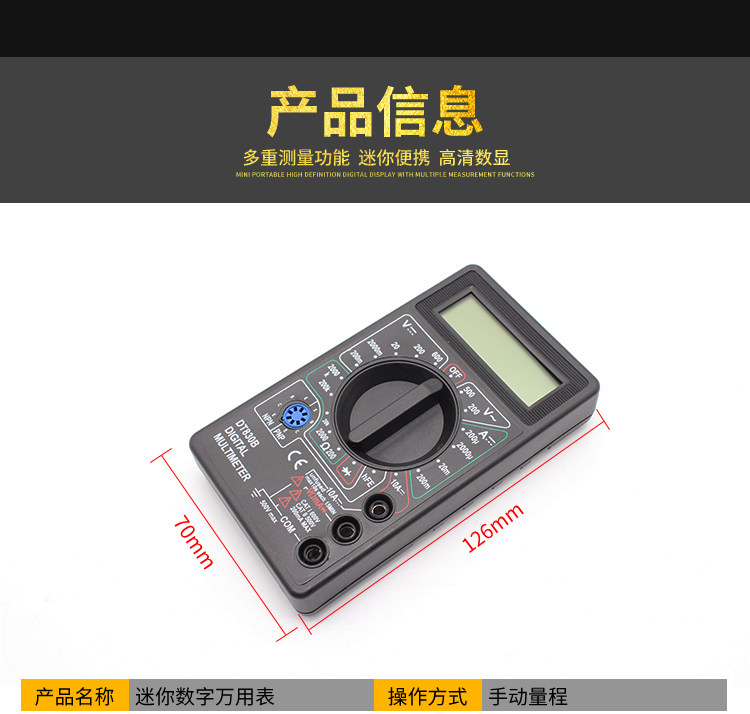

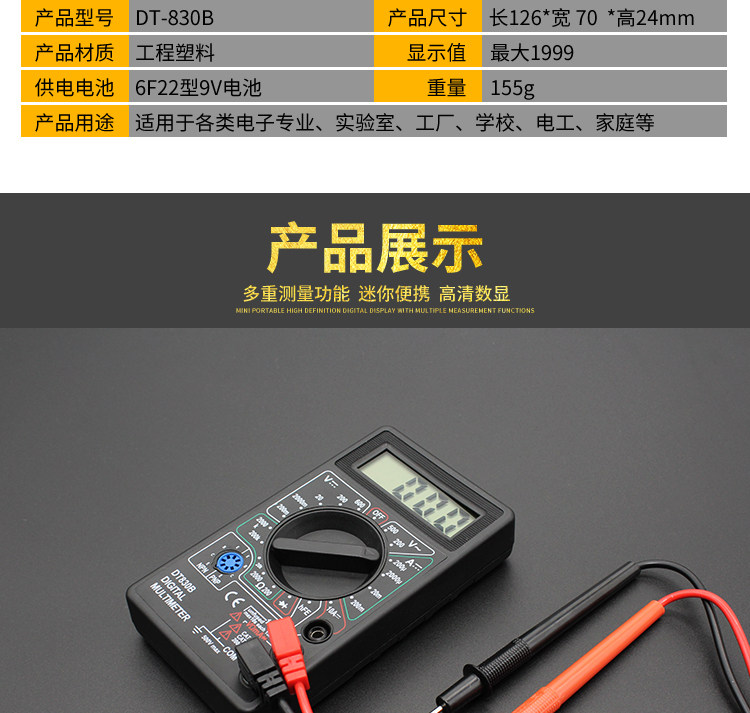

Габаритные размеры: 126×70×24mm
тяжелый   Количество: 155g

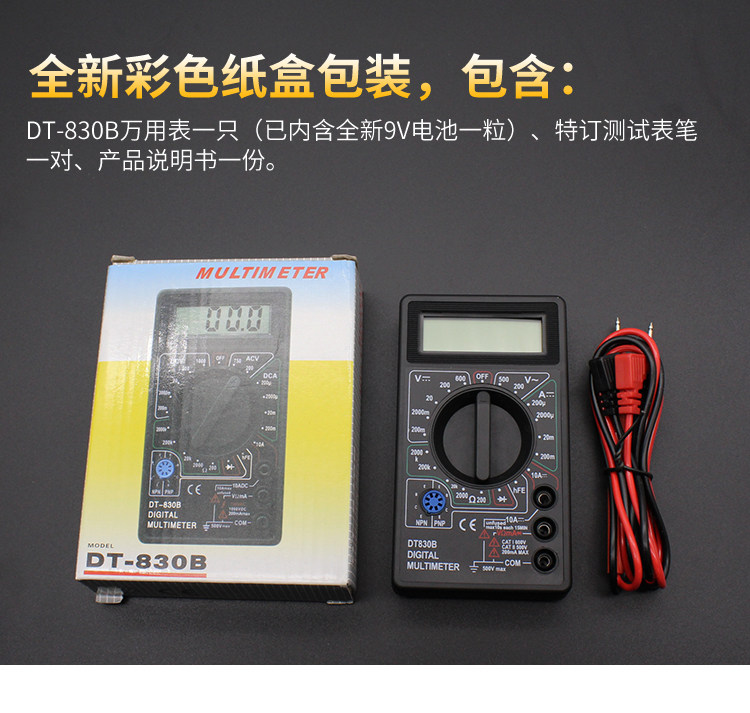

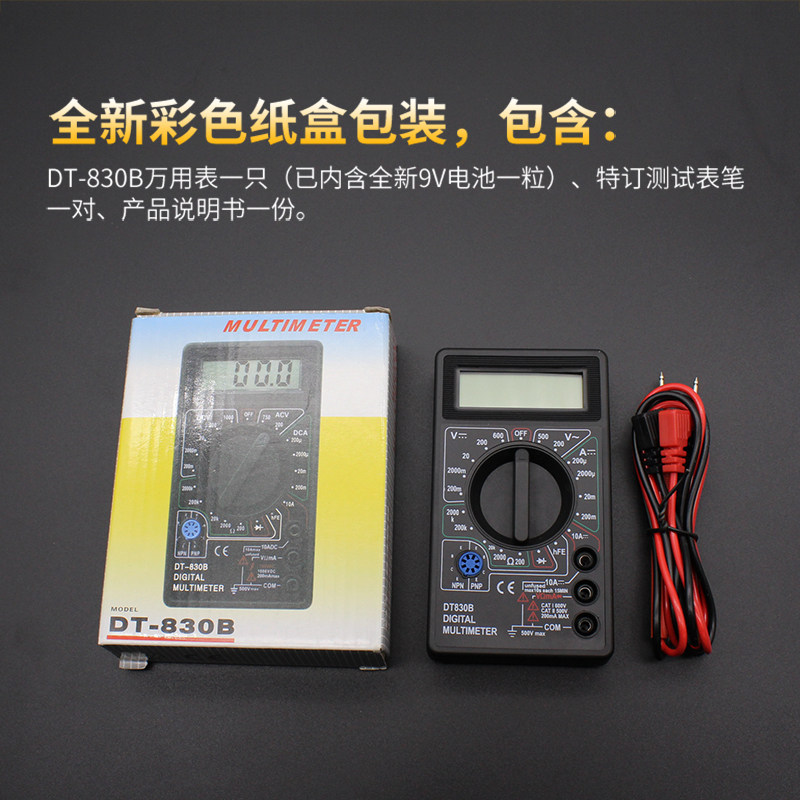

Стандартное вложение: таблица, ручка, ручное, гарантийная карта
Полиция приглашает друзей обратить внимание:В этом продукте нет функции, подобной пчели, Надежное качество, пожалуйста, обратитесь к серии руководств.
 Обзор

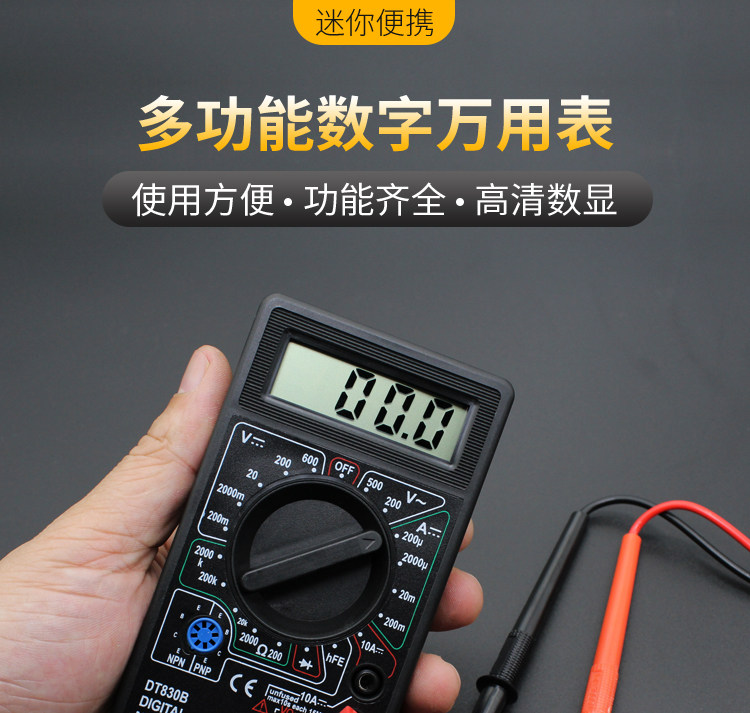

DT830типЦифровой мультиметрЭто трехдного ЖК -дисплея маленькийЦифровой мультиметрСущностьЭто может быть измерено,Напряжение постоянного токаИ ток DC, сопротивление, триод&Бета; значение, напряжение диодного привода и короткое соединение схемы и т. Д.Полоса переключательИзмените функцию измерения и диапазон, в общей сложности 19 передач.
  максимальное значение отображения этого мультиметра±1999, Может отображаться автоматически“0”Гармония, отображение при перегрузке“1”или“-1”Для краткосрочной проверки используйте диодные шестерни.
два.Технические характеристики
  1.Диапазон измерения
&Nbsp; ⑴ обмен,Напряжение постоянного тока(Частота связи45 Гц ~ 500 Гц); Мазки постоянного тока200 мВ, 2000 МВ, 20 В, 200 Ви1000VПять передач, диапазон связи соответственно200Vи750V; Точность постоянного тока±(Чтение0.8% + +2Слова) ниже точность общения±(Чтение1% + +5Word); входной импеданс, файл округа Колумбия10MΩФайл связи10M&Омега;, 100 пл.
  ⑵ ток DC
диапазон количества200Μ A, 2000Μ A, 20 мА, 200 мАи10AПять передач, точность округа Колумбия±(Чтение1.2% + +2Слово), максимальная нагрузка напряжения250mV.
  CD сопротивление:
диапазон количества:200&Уга;, 2000&Омега;, 20K&Уга;, 200к&Уга;, 2000кΩПять передач.Точность±(Чтение2.0% + +3Слова).
  管 Диодное напряжение привода:
 0 ～ 1,5 В., Тестовый ток1mA±0.5  MA.
管 Триод&бета; обнаружение значений:
  Условия испытаний:Vce = 2,8 В, ib = 10μ A.
  检 Короткое обнаружение цирки:
&NBSP; сопротивление тестовой цепи <<20Ω±10Ω
&NBSP; 2.время отбора проб:T&NBSP; S = 0,4 с.

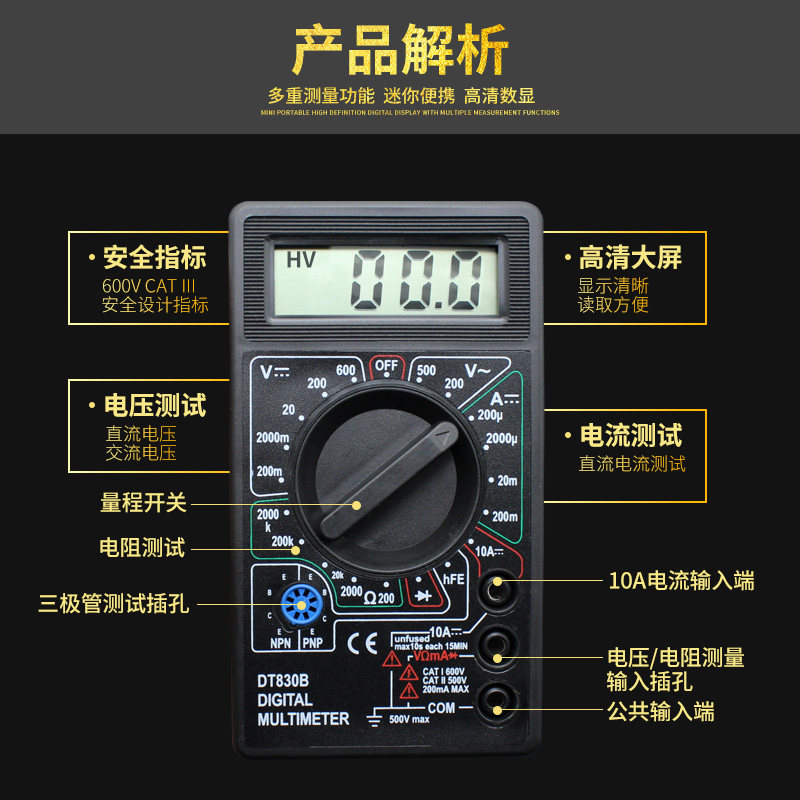

&NBSP; три.Описание панели и работы
&NBSP; 1.монитор
&NBSP; Trinity и половина цифрового ЖК -дисплея
&NBSP; 2.выключатель
&NBSP; нажмите, включите питание и выключите, если не используется.
&NBSP; 3.Конденсатор измерений
&NBSP; Эта таблица не имеет функции тестирования конденсатора.
&NBSP; 4.Функциональный переключатель
&NBSP; выберите различные функции измерения и диапазон.
&NBSP; 5.10AТекущий разъем (не может быть измерен больше, чем10AТекущий)
&Nbsp; Когда общение с мерой более 200 мА и менее 10А, и ток DC, красные часы должны быть вставлены в этот текущий разъем 10A.
&NBSP; 6.Текущий
когда измерение меньше, чем200mAКогда ток и ток DC, красная таблица должна быть вставлена в этот текущий домкрат.
&NBSP; 7.V/ΩДжек
при измерении,Напряжение постоянного токаКогда сопротивление, входное напряжение диода и обнаружение коротких целей, красные часы должны быть вставлены в этот V/&Омега; Джек.
&NBSP; 8.Земля“COM”Черная ручка стола всегда вставлена в этот грунт.
&NBSP; 9.βЗначение тестирования
&NBSP; вставьте коллектор, основание и полюс измеренного триода отдельно“C&rdquo“B&rdquo“E”В Джеке обратите внимание на различие триодаNPNТип илиPNPтип.
&NBSP; четыре.инструкции
&NBSP; 1.Подготовить
&NBSP; нажмите переключатель питания, чтобы наблюдать, является ли жидкокристаллический дисплей нормальным.
&NBSP; 2.использовать
&NBSP; (1) измерение тока постоянного тока выбирается в соответствии с размером тока измерения и выбирается отверстие для вставки красных часов.Свяжитесь с напряжениемвысокийОдин конец, черная ручка для часовСвяжитесь с напряжениемНа низком уровне положительный ток течет из ручек красных часов в мультиметр, а затем вытекает из черной столовой ручки. При измерении тока неясно, сначала измерьте максимальный диапазон, а затем постепенно уменьшают диапазон до диапазона. точно измерьте.
&NBSP; (2)&NBSP; измерение напряжения постоянного тока
&Nbsp; вставка красной столовой ручки“V/Ω”В разъеме выберите правильный диапазон измерения напряжения в соответствии с размером напряжения и контактной схемой черного таблицы.&LDQUO&Rdquo; конец, контактная схема контакта красной таблицы ожидает измерения.Особое внимание, цифровое мультиметровое измерениеНапряжение переменного токаЧастота очень низкая (45 ~ 500 Гц), Амплитуда напряжения среднего сигнала с высокой частотной частотой должна быть измерена с помощью торгового центра AC.
&NBSP; (3)&NBSP; измерение сопротивления
&Nbsp; вставка красной столовой ручки“V/Ω”В разъеме выберите правильное сопротивление, чтобы измерить диапазон в соответствии с размером сопротивления, и двумя часами красного и черногоКонтактное сопротивлениеНа обоих концах вы можете наблюдать за чтением.В частности, при измерении на дорожном сопротивлении (сопротивление на плате) источник питания схемы следует отключить, чтобы избежать датирования чтения.Запретить ток или напряжение с файлами сопротивления (особенно общение220VНапряжение), в противном случае он легко повредит мультиметр.Кроме того, использование файлов сопротивления также можно охарактеризовать путем оценки качества емкости.Первый короткий загрязнение конденсатора (свяжитесь с двумя полюсами с помощью ручки, чтобы одновременно разряжать конденсатор), а затем свяжитесь с двумя полюсами емкости мультиметра, чтобы наблюдать показания отображаемого сопротивления.Если количество сопротивления, отображаемого в начале, мало (эквивалентно короткому кругу), а затем конденсатор начинает заряжаться, отображаемое сопротивление постепенно увеличивается, и количество показаний сопротивления, отображаемых на конечном дисплее“1”(Эквивалентно открыть путь), это означает, что емкость хороша.Если он выполняется приведенными выше этапами, отображаемое чтение сопротивления всегда не изменилось, что указывает на то, что конденсатор был поврежден (открытый или короткий замыкание).В частности, выберите соответствующий график сопротивления для корневых конденсаторов во время измерения, например, как47μFиспользовать200kФайл и4.7μFИспользовать2MФайлы и так далее.
&NBSP; (4)&NBSP; Diodes в свою очередь обнаружение напряжения
&NBSP; В этом положении красная таблица подключена к внутреннему источнику питания универсального счетчика, а черная таблица подключена к отрицательному источнику питания универсального счетчика.Соединение между двумя таблетками и диодом показано на рисунке 1.Если вы нажмите на картинку1 (а)Метод измерения измеряется, и диод тестируется в правом направлении диода.mVСущностьОбычно хорошее силиконовое диод положительный напряжение направления должно быть500 мВ ~ 800 мВ, Хорошее напряжение с положительным направлением должно быть200 мВ ~ 300 мВСущностьЕсли дисплей“000”Тогда это означает, что диод прорывается через короткий заглушение. Если он отображается“1&Rdquo;, это означает, что диод в вертикальном положении.Если вы нажмите на картинку1 (б)Измерение, его следует отобразить“1”, показывает, что две полюсные трубки извлечены, если он отображается“000”Или другие значения указывают на то, что диод был вырезан в обратном направлении.Эта передача также может быть использована для определения качества триода и распознавания трубки.Во время измерения сначала подключите ручки на подноже определенной идентифицированной трубки, а другая ручка настольной ручки получит оставшиеся две трубки. Определите, что триод хорош, и можно определить, что определяемая трубопроводная нога является основой триода.Если ручка красного стола подключена к основанию, черная столовая ручка подключена к двум другим полюсам, что показывает, что триодNPNТип, в противном случае, естьPNPтип.Последнее сравнениеPNРазмер положительного напряжения направления, более крупное показаниеbeКонец, меньшие показанияbcКонец, электрод и полюс эмиссии идентифицированы.
&NBSP; (5) значение триода&бета; тест
, прежде всего, определите, должен ли триод тестирован в типе NPN или типе PNP, а затем правильно вставьте ногу трубки в соответствующий тип тестового сокета, и функциональный переключатель передается вβПередачу можно прочитать непосредственно с дисплея&бета; значение, если она показывает“000”Это означает, что триод сломан.
&NBSP; пять.Меры предосторожности
&NBSP; 1.Обратите внимание на правильный выбор диапазона и ручки красной таблицы.Проверьте неизвестное количество&При количестве NBSP; вы должны сначала отрегулировать громкость до максимума, а затем от большого до маленького тона, пока он не станет подходящим.Если он отображается“1”, Экзамен, вы должны добавить большое количество процедур.
&NBSP; 2.Когда не измерение, выключите мощность под рукой.
&NBSP; 3.При изменении диапазона табличная ручка должна быть отключена с измеренной точкой.
&NBSP; 4.Не перегружайте при измерении тока.
&NBSP; 5.Измерению напряжения не разрешено использовать сопротивление и текущие файлы
