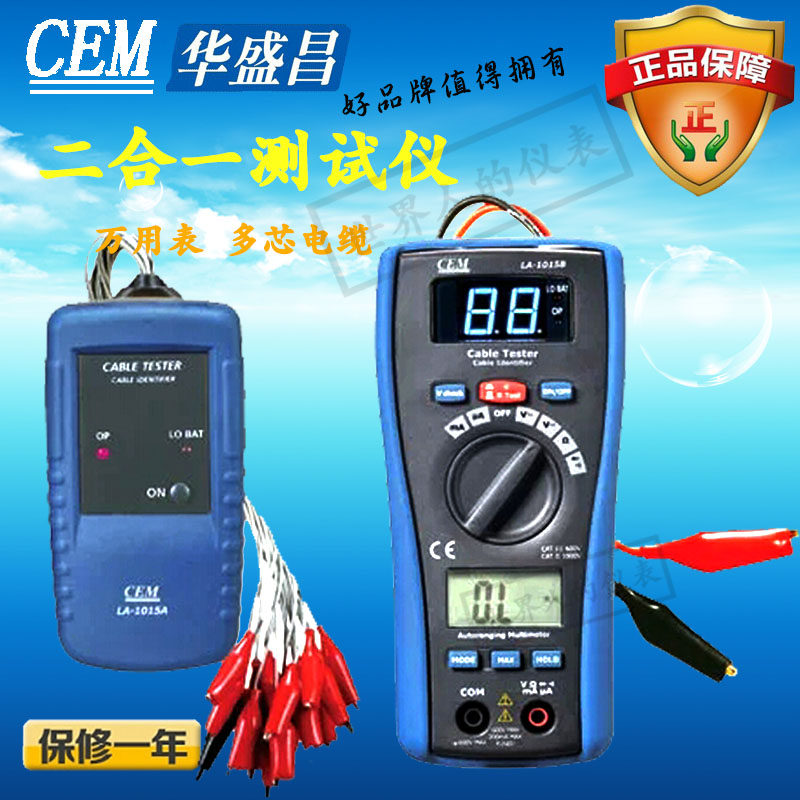

Cem Huashenggang Бесплатная доставка LA-1015 Тестер кабелей цифровой мультиметровой сеть сети
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 17%увеличение билета
- Стандартный
- Голоса
| Цвет: | Стандартный, Голоса, 17%увеличение билета |
 Он оснащен удаленным пакетом инструментов для пользователей, чтобы проверить провода на панели стены или блока.Цифровая мультиметровая функция может измерить напряжение постоянного тока/переменного тока, ток, сопротивление, непрерывность и диод.

2. Поддерживать данные и максимальные показания3. Автоматическое отключение
4. Функция тестирования кабельного провода
5. напряжение/ток/сопротивление/непрерывность/функция измерения диода
1.мультиметр
Максимальное входное напряжение: DC/AC 600V
Тест диодов: максимальный тестовый ток 1ma, типичное значение напряжения разомкнутой цепи 1,5 В
Непрерывный тест: сопротивление<В 150?
Дисплей: 2000 цифр ЖК -дисплея
Защита от перегрузки: экран будет отображаться при перегрузке“OL”
полярность:“ -&LDQUO;
Низкая подсказка: когда питание низко, экран будет отображаться“BAT“
Входное сопротивление:>7.5M&Омега;
Ответ общения: обычный ответ
Частота напряжения переменного тока: 50-60 Гц
Автоматическое отключение: около 15 минут
Фонд: ма,&MU;
Батарея: 9 В и два“AAA&Ldquo; батарея
Условия работы: 0 ~ 40 ℃ (32 ~ 104 ℉)
Температура хранения: -10 ~ 50 ℃ (14 ~ 122 ℉)
Вес: 308G
Размер: 162x74,5x44,0 мм
Стандарт: IEC61010-1 CAT III-600V
Уровень загрязнения II, соответствует стандартам CE
【Инструкции】
1. Работа передатчика и приемника
(1) отметьте конвертер“CH1-CH16&Конец RDQUO;“COM”
(2) Поместите другой конец кабеля с приемником“COM”После того, как входной терминал (Красный крокодил зажиг) подключен к линии ядра испытанного кабеля, соответствующие данные будут отображаться на приемнике (1-16).
Типичное применение 1: кабельный тест
Типичное применение 2: тест на металлический трубопровод
ПРИМЕЧАНИЕ. Несмотря на то, что внутри есть защитная схема, не обеспечивайте напряжение более 50 В для передатчика и крокодиловый клип передатчика и приемника, в противном случае инструмент может быть поврежден и не может быть отремонтирован.
2. Оповещение тестирования
Подключите два крокодиловых зажима приемника с концами кабеля, нажмите кнопку тестирования, и инструмент выпустит тревогу. кабель
Примечание: сопротивление меньше 100&Омега;
3. Тест на напряжение DC/AC
(1) Вставьте черную испытательную линию в Com -разъем, и красная испытательная линия вставлена в v -струю
(2) Отрегулируйте функциональную клавишу в расположение напряжения постоянного тока/переменного тока
(3) Свяжитесь с тестовой линией с помощью электрического измерения кольца
(4) Прочитайте чтение на ЖК -дисплеи
Примечание. Если кнопка генератора скользит между включенным и выключенным, не измеряйте напряжение DC/AC.
4. Тест тока DC/AC
(1) Настроить функциональный ключ на&MU;
(2) Вставьте черную испытательную линию в отрицательный электрод Com -разъема и вставьте красную тестовую линию&MU;
(3) При тестировании тока постоянного тока или переменного тока выше 2000UA отрегулируйте функциональный ключ в положение MA
(4) Нажмите кнопку режима, чтобы увидеть DC/связь, отображаемая на экране дисплея
(5) Разменить мощность объекта, а затем отсоединить цепь от места, где измеряется ток
(6) Подключите черный зонд с отрицательным электродом измеренной цепи.Красные ручки подключены к тестируемому положительному электроду
(7) Откройте переключатель цепи
(8) Прочитайте текущее чтение на ЖК -дисплее
5. Испытание на сопротивление
(1) Настроить функциональный ключ на&Омега; Место
(2) вставьте черную испытательную линию в отрицательный электрод Com Jin, и красная испытательная линия вставлена в положительный электрод&Уга; Джек
(3) Пропустите испытательный зонд через кольцо сопротивления или раздел сопротивления, который необходимо проверить.
(4) Прочитайте количество сопротивления на дисплее
Примечание. Чтобы избежать удара электрическим, измеренный блок отключается, а конденсаторы опорожняются.Снимите батарею и отключите электрический проволоку.
6. Непрерывный тест
(1) Отрегулировать функциональную клавишу в положение
(2) вставьте черную испытательную линию в отрицательный электрод Com Jin, и красная испытательная линия вставлена в положительный электрод&Уга; Джек
(3) Нажмите клавишу режима, на экране отобразится экран.
(4) Если сопротивление меньше 150Ω, инструмент выпустит предупреждение.“OL”
ПРИМЕЧАНИЕ. Чтобы избежать удара электрического, когда в измеренном блоке есть напряжение, пожалуйста, не тестируйте.
7. Diodes Test
(1) Отрегулировать функциональную клавишу в положение
(2) Нажмите кнопку режима, чтобы связаться с датчиком с помощью диода.Наоборот“OL”.Если цель короткой циркулируется, данные показывают данные, близкие к 0В.Если цель является открытым питательным кольцом, полюса будут отображаться“OL”.
【приложение】
Это может быть применено к тестированию и напряжению, току, сопротивлению, непрерывности, диоду и т. Д. В различных областях, таких как семейство, предприятия, лаборатории, производственные линии и другие области
