Hongda цифровая изоляция тестовый прибор Mizuka Table HDT20A/HDT20B Таблица сопротивления напряжения цифровой коктейль
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- HDT20A
- HDT20B
| Цвет: | HDT20A, HDT20B |

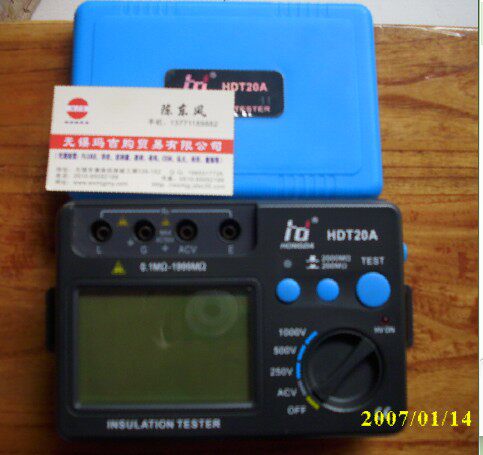

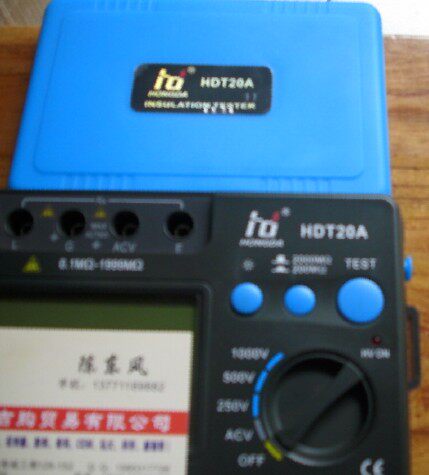

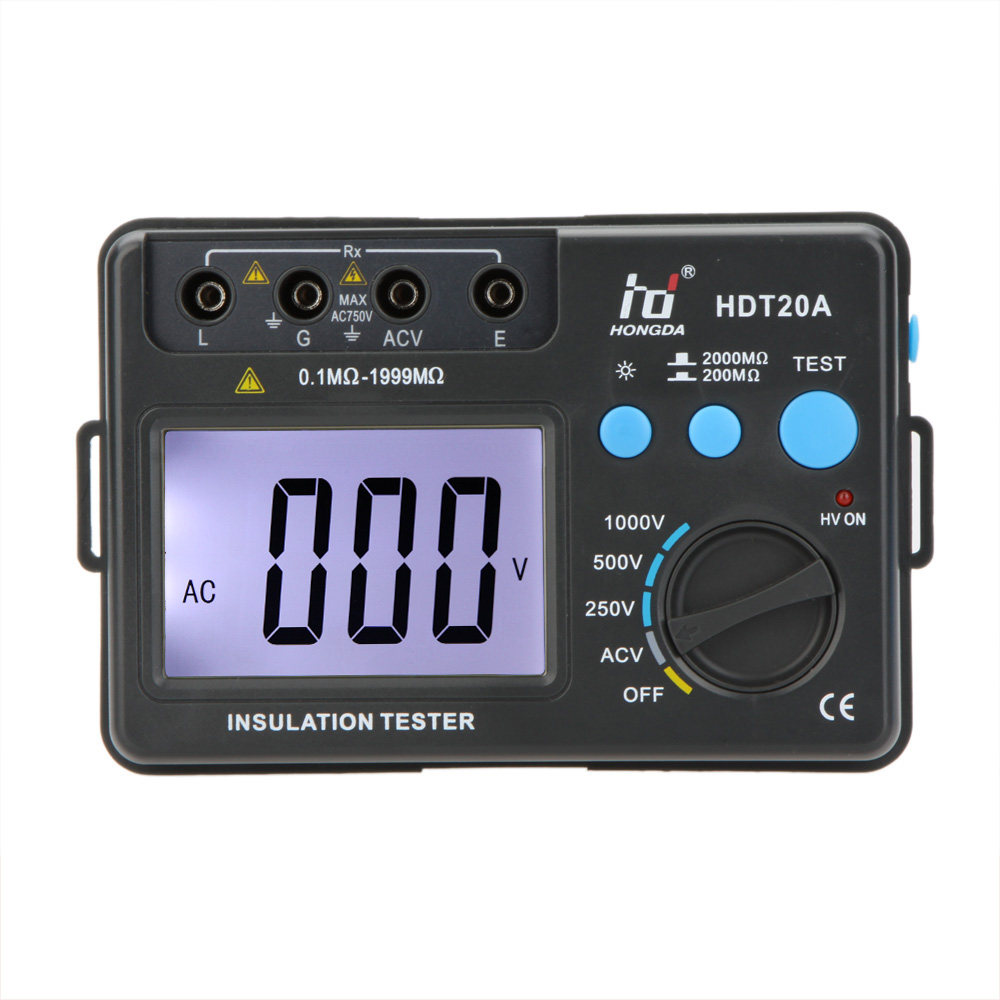

HDT20A HDT20BЭто электронный контролируемый миниатюрный прибор, где владеет обнаружение сопротивления изоляции с высоким содержанием напряжения3Номинальное испытательное напряжение измеряет сопротивление изоляции.
● Дизайн достиг следующих стандартов безопасности:
IEC 1010
89/336/EEC(Электромагнитная совместимость,1992год11лунаEMC)
P73/23/EEC(Правила безопасности продукта1979.06.11, Спецификация низкого напряжения1973.02.19)
● Автоматически отключить функцию напряжения:
● Подходит для измерения сопротивления изоляции различного электрического оборудования и изоляционных материалов, таких как трансформаторы, двигатели, кабели, переключатели, электрические приборы.Подходит для технического обслуживания, технического обслуживания, тестирования и проверки различного электрического оборудования.
● Номинальное выходное напряжение варьируется
Номинальное выходное напряжение может использовать ручку функции,HDT20Aсуществовать250V,500V,1000V,HDT20Bсуществовать500V,1000V,2500VПереключите между напряжением.
● Индикация высокого давления
В машине—LEDлампа(HV ON) В то же время отображение слева на дисплее одновременно“&Rdquo;
● Инструкции с низким напряжением батареи“”.
● Драйвер аккумулятора, чтобы избежать работы ручных генераторов.
●31/2Цифровой номер отображается, чтение интуитивно понятно.
● Диапазон измеренийHDT20Aдля0.1MΩ—1999M&Уга;HDT20Bдля10M&Омега; ~19.99G&Омега;, вручную передавать диапазон.
● Удобная работа и переноска.
● Сильная пропускная способность носителя, больше, чем1.0mAВывод короткий ток.
● Цепь защиты завершена, не боится контратаки напряжения и защиты с короткой связью.
● Измеренное напряжение переменного тока1V—750V, Частота напряжения переменного тока40Hz—70Hz.
● Международный популярный стиль, пыльно -надежный и влажная структура, подходящая для Outdoor Operations.
● Размер внешнего вида:170×114×64(mm)
● Вес: контракт500g(Включая батареи)
Технический индикатор
Условие испытаний: температура испытания/влажность23±5℃/45~75ПроцентRHПредметы
Оцененное напряжение:HDT20A250V,500V,1000VПредметыHDT20Bдля500V,1000V,2500V
Выходное напряжение:90%~110%(Выходная нагрузка≥1000M&Омега;);
Диапазон тестов:HDT20Aдля0.1MΩ—1999M&Уга;HDT20Bдля10M&Омега; ~19.99GΩ
Погрешность измерения:±10%(0.1MΩ~19.99G&Омега;)
Ток короткого замыкания:≥1.0mAПредметы
Напряжение аккумулятора Низкая индикация: дисплей дисплей дисплея“”
Изоляционное сопротивление:≥500M&Омега; (1000V);
Сопротивление:AC 2KV 50Hz 1minuteПредметы
Рабочая температура и влажность: рабочая температура0℃~40℃,Относительная влажность85%Или менее;
Технические показатели этого руководства применимы только к инструменту, который вы используете сейчас, и компания имеет право изменить его.
- Тест на сопротивление изоляции
Опасность
●Перед тестированием определяется, что нет электричества для проверки.
●Тесты должны носить пару изоляционных перчаток.
●Крышка аккумулятора не покрыта или винт с крышкой аккумулятора не измерен.
1Тестовое конечное соединение
Вставьте пробку тестовой линии тестовой палочки в приборLКонечный разъем, вставьте пробку тестовой линии тестового зажима в приборEКонец Джека.Соединение хорошее.
2Тестовое соединение
инструментEТерминал конечного разъема (зажим для тестирования черного выстрела) представляет собой проволоку заземления, а тестовый зажим подключен к концу тестируемого элемента;LПроводка конечного разъема (красная таблица) -это линейный маршрут. Испытательный элементGТерминал конечного разъема - это экранирующий провод(Принесите большой тестовый клип), Подключено к поверхности испытательного продукта, чтобы предотвратить воздействие утечки поверхности влияния на испытательный импеданс (например, иллюстрацияA, иллюстрацияBК.
3Оцененный выбор напряжения
Выберите соответствующее номинальное напряжение в соответствии с требованиями испытаний:
HDT20Aможешь выбрать250V,500V,1000V
HDT20Bможешь выбрать500V,1000V,2500V
4Тестовая операция
Пожалуйста, обратите внимание на операцию по безопасности:
Получите тест тестовой палки на другой конец тестового элемента, нажмите на загрузочный переключатель высокого уровня.“TEST”, кнопка нажимается в штате, в настоящее время“HV ON&Rdquo;“&Rdquo;Когда освещается индикатор высокого напряжения, работа для испытательного прибора является нормальной.Если он не освещен, емкость батареи недостаточна или подключение к батарее является ненормальным.
Когда тест запускается, дисплей имеет номера чтения, а отображаемое число - это значение сопротивления изоляции под текущим напряжением тестового продукта.
дляHDT20AТип, когда тестовое значение меньше, чем200M&Омега;“”200M&Омега;дляHDT20BТип, когда тестовое значение меньше, чем2G&Омега;“”2G&Омега;Когда появляется тест, отличный диапазон (данные показывают только самый высокий бит, показывающий самый высокий бит“1&Когда rdquo;), проверьте“”или“&Rdquo;
5Подсветка
Нажмите на него один раз“&Rdquo;
6Выключать
После завершения теста нажмите на выключатель высокого напряжения“TEST&rdquoHV ONКрасный индикатор выключен, а левая сторона дисплея на дисплее одновременно“&Rdquo;Повернуть ручку функции на“OFF” местоположение,LCDЖК -экран не отображается, а источник питания прибора закрыт.Для нагрузки на пропускную способность остаточные заряды на тестируемый продукт также должны быть просочены, чтобы предотвратить причинение вреда остаточным сбросу заряда.Снимите тестовую линию.
- Тест напряжения переменного тока
1Повернуть ручку функции на“ACV” местоположение.
2Вставка заглушки красной таблицы“ACV”“G”
3Две таблетки находятся в контакте с двумя концами тестирования напряжения, а на дисплее отображается измеренное значение Voltage Volt.
Примечание:
1Не превышать напряжение измерения напряжения750VАктивное ценное значение, частота напряжения переменного тока является40Hzк70HzОшибка данных, которая превышает диапазон этой частоты, превысит технические показатели этой машины
2Не превышайте напряжение земли для обоих концов измеренного напряжения750VОбмены эффективны, в противном случае он превысит требования норм безопасности машины и риск удара.
3, Тест напряжения переменного тока, не требуют высокого напряжения и преобразования диапазона в приборе, поэтому ручка функции вращается до“ACV”“TEST”“”“”
