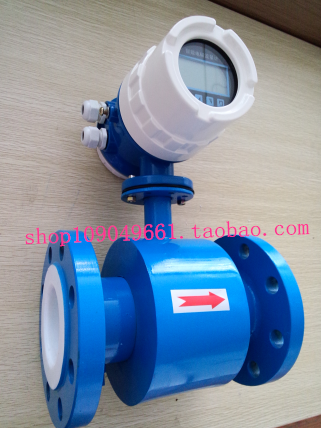

Высококачественный интеллектуальный электромагнитный счетчик BFG-S/15/DN/20/25/32/40/50/65/80/100/15

Цена: 39 098руб.    (¥1868)
Артикул: 799795951660

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:夕昀工厂店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥51110 737руб.
  • Информация о товаре
  • Фотографии

Добро пожаловать.Пожалуйста, свяжитесь с перевозкой по обслуживанию клиентов для больших товаров.

Описание продукта:
Электромагнитный течетПринцип измерения является законом электромагнитной индукции Фарадея..Электромагнитные потоки потоков в основном используются для измерения объемного потока в проводящей жидкости и суспензии в закрытом трубопроводе.В том числе сильные коррозионные жидкости, такие как кислота, щелочи, соль.Электромагнитные потоки потоков широко используются в нефтехимической, стальной металлургии, водоснабжении и дренаже, орошебели измеряется.
Функции:
12. Низкочастотная волновая волновая волновая волнообразная волна волны волны, которые улучшали стабильность измерения потока и низкую потерю мощности;
2,использовать16 -бит -встроенный микропроцессор, быстрая скорость работы и высокая точность;
3, Полная цифровая обработка, сильная антиинтерферентная способность, надежные измерения, высокая точность, диапазон измерения потока может достигать150: 1;
4СверхнизкийПитание питания EMI, применение напряжения источника питания является большим, а сопротивление EMC является хорошим;
5Полная операция меню китайского меню, простая в использовании, простая работа, простая в изучении и понимании;
6, Высокая подсветкаЖК дисплей;
7, С двумя измерениями трафика, совокупной функцией двухместного общего объема, ток и частота имеют двухэтапную выходную функцию;
82. Внутри есть три накопления, чтобы показать положительное накопление, обратное накопление и разницу в расчете;
9,иметьRS485 или RS232 цифровой сигнал сигнала связи
10С помощью функции измерения механического измерения вы можете определить, является ли датчик пустым;
11.Диапазон Hengliu Robin имеет большой диапазон, который можно использовать с различными компаниями и различными типами электромагнитных датчиков потока;
12.Иметь функцию самооплатывания и диагностика;
13.использоватьТехнология установки устройств и поверхности SMD (SMT), надежность высокой цепи;
14.В дизайне прибора нет электрических часов, которые можно записать16 раз больше времени потери мощности.
Основные технические данные:
Данные по всей машине и датчике технологии

Стандарты реализации



Номинальный диаметр

10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 250, 350, 400, 500, 700, 800, 900, 1000, 1200, 1400, 1400 1600, 1800, 2000 , 2200, 2400, 2600, 2800, 3000

Высокая скорость

15 м / с

Точность

DN10~DN600

Значение значения:±0,5 % (скорость потока ≥1 м / с);±3 мм / с (скорость потока<1 м / с)

DN700~DN3000

Ценить±0,5 % (скорость потока ≥0,8 м / с);±4 мм / с (скорость потока<0,8 м / с)

Жидкая проводимость

≥5US / см

Номинальное давление

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.3, 10 млн

DN10~DN80

DN100~DN150

DN200~DN1000

DN1200~DN2000

Особое распоряжение

Температура окружающей среды

датчик

-25 ℃ ～+60 ℃

Конвертер и интегрированный тип

-10 ℃ ～+60 ℃

Подкладочные материалы

Политетрафторэтилен, полистопреновая резина, полиуретан, полифлюорид (F46), а также Net PFA

Высокая температура

Один кусочек

70℃

Разделение

Укажите резиновую подкладку

80 ° C;

Полиуретановая подкладка

80℃

Политетрафторээтиленовая подкладка

100 ° C;

Polytefluorophytte (F46)

Добавить сетевой PFA

Сигнальный электрод и заземляющий электрод материал

Нержавеющая сталь 0crl8nil2m02ti, Harbin Alloy C, имеет сплав B, титановый, платиновый, платиновый / замковый сплав, карбид с покрытием из нержавеющей стали.

Механизм скребков электрода

DN300 ~ DN3000

Подключить фланцевый материал

Углеродистая сталь

Франитный материал

Нержавеющая сталь 1 crl8ni9ti

Импорт защитных фланцевых материалов

DN65~DN150

Нержавеющая сталь 1 crl8ni9ti

DN200~DN1600

Углеродная сталь+нержавеющая сталь 1 crl8ni9ti

Защита оболочки

DN10 ～ DN3000 Разделение резины или полиуретанового датчика подкладки

IP65 или IP68

Другие датчики, интегрированный счетчик потока и преобразователь разделения

IP65

Точка (разделение)

Датчик расстояния преобразователя обычно не превышает 100 м


Технические данные преобразователя

источник питания

запустить

85 ～ 265V,45 ~ 400 Гц

ОКРУГ КОЛУМБИЯ

11 ~ 40 В.

литиевая батарейка



Операция ключа и отображение

Ключ

4Кнопка пленки может быть установлен для выбора всех параметров, или ее также можно использоватьPCмашина(RS232)Установить программирование на преобразователь;
3ОКLCDШирокая перспектива, широкая температура, дисплей подсветки;
Первый1Линейное отображение значения трафика;
Первый2Линейные отображения трафик;
Первый3Процент потока кольца, нормальная вертикальная, обратная общая сумма, разница в общей сумме, тревоге, скорости потока.

Магнитный ключ

Две магнитные связи используются для отображения выбора и сброса параметров и использования ПК (RS232) для установки преобразователя в программу;
2 LCD широкое зрение, широкая температура, дисплей подсветки:
Линия: Выбор магнитной связи: Процент потока отображения, положительный общий общий объем, разница между различиями, тревогой, скоростью потока.
Строка 2: Отображение трафика.

Внутренний расчет

Общая, обратная общая и общая сумма.

выходной сигнал

Один аналоговый вывод

Полная изоляция, нагрузка ≤600D.(При 20 мА);
Верхний предел: 0 ～ 21 мА необязательно, 1 мА за передачу;
Нижний предел: 0 ～ 21 мА необязательно, 1 мА за передачу;
Программирование вперед и обратный выходной выход.

Двухчастотный вывод моделирования

Нижний предел равен 0 или4mAДругое однонаправленное выход моделирования.

Двойной пульс выход

Двухчастотный выход соответствует положительному и обратному потоку соответственно с частотой от 0 до 800 Гц, а верхний предел составляет от 1 до 800 Гц, 1 Гц на передачу;
Клык волны или выбранная ширина импульса, выберите верхний предел ширины импульса 2,5 с, 1 мс на передачу;
Выход пассивного переключателя транзистора в изоляции может поглощать ток 250 мА и сопротивление 35 В.

Двойная дорожная сигнализация

Тревога (программирование) Высокий / низкий поток, воздушная трубка, состояние разлома, передний и обратный поток, чрезмерный диапазон моделирования, диапазон избытка импульса, резекция малого сигнала импульса, выходная полярность;
Выход кристаллического переключателя с защитой от изоляции может поглощать ток 250 мА, 35 В.

Цифровое общение



RS232,RS485,HART


Выбор подкладок

Подкладочные материалы

Основное исполнение

Высокая температура носителя

Область применения

Один кусочек

Разделение



Политефлюороэтилен (F4)

Это пластик со стабильными химическими свойствами.Этах к коррозии хлорида хлорида, хлорида высокой температуры, фторида с высоким содержанием тока, жидкого кислорода и самооксигена.

70℃

100 ℃ 150 ℃ (Особое распоряжение)

1, Сильные коррозионные среды, такие как кислота и щелочная. 2, Санитарные СМИ.

Политефлорофильная крилерация (F46)

То же самоеF4Большое сопротивление и отрицательное давление выше, чемF4.

То же, что и выше



Политефлоропорит (Fs)

Верхний предел применимой температуры ниже, чем у политефлюрозилина, но стоимость также ниже.

80℃



Резина для гончиков

1, С превосходной эластичностью, высокой степенью разъединения, хорошей износостойкой стойкостью.2Он устойчив к коррозии общей кислоты с низкой концентрацией, щелочной и солевой средой, которая не устойчива к коррозии окисляющей среды.

80 ℃ 120 ℃ (Особое распоряжение)

Вода, сточные воды и слабая шлифовальная грязь.

полиуретановая резина

1Устойчивость к истиранию чрезвычайно сильна.

2Плохая коррозионная стойкость.

80℃

Нейтрально изношенная шлифовальная суспендия, угольная суспензия, грязь

Импорт защиты фланца и фланце(Или выбор заземления)

Фланг

Применяемый

Земля(Или заземленное кольцо)

Он подходит для непродуктивных трубопроводов, таких как пластиковые трубы, но датчики с заземляющими электродами не нужны.

Импортная защита Фрэнк

Выбран, когда среда сильно приведена.

Выбор электродов

Электродный материал

Сопротивление кортикции и устойчивость к истиранию

нержавеющая сталь0Crl8Nil2M02Ti

Он используется для промышленной воды, живой воды, сточных вод и т. Д. Со слабой и коррозийной средой, и он подходит для промышленных секторов, таких как нефть, химическая промышленность, сталь и другие промышленные отделы, а также муниципалитеты, защиту окружающей среды и другие поля.

Харбин сплавB

Он обладает хорошей коррозионной устойчивостью ко всем концентрациям ниже температуры кипения.

Харбин сплавC

Он может противостоять не -оксидным кислотам, таким как коррозия смешанной среды смешанной среды в азотной кислоте, смешанной кислоте или хромовой кислоте и серной кислоте, а также устойчиво к окислительным солям, таким как::Fc+,Cu +Коррозия, содержащая другие окислители, такие как коррозия раствора гипохлорита выше нормальной температуры и морской воды

титан

Может выдерживать морскую воду, различные хлорид и гипохлорит, окисленная кислота(В том числе серная кислота дыма), Коррозия органической кислоты и щелочи.Подчеркнута кислая кислота(Такие как серная кислота, соляная кислота)Коррозия, но содержит оксид в кислоте(Такие как азотная кислота,Fc+,Cu+)В то же время коррозия значительно уменьшается.

Мрачный

Отличная коррозионная стойкость и стекло очень похожи.За исключением гидрофлуорической кислоты, серной кислоты и щелочи, она почти устойчива кодинХимическая среда(Включая гидрохлористую кислоту точки кипения, азотную кислоту иL 50 ℃Следующая серная кислота)Коррозия.Диаоль в щеломе;

Платиновый / титановый сплав

Он почти устойчив ко всем химическим средам, но он не подходит для Ван Шуи и соли аммония.

Карбид из нержавеющей стали вольфрамовый карбид

Используется для некоррозийной, сильной шлифовальной среды.

Примечание. Из -за разнообразия типов среды на его коррозионность влияет такие сложные факторы, как температура, концентрация и скорость потока.Пользователи должны делать свой собственный выбор в соответствии с реальной ситуацией, и, если необходимо, они должны провести тест на коррозионную сопротивление для выбранных материалов, таких как висящие тесты.



Электромагнитный выбор измерителя потока
Доступное подтверждение диапазона
   Общий промышленный электромагнитный расход измеряется для средней скорости потока2~4m/sДля особых обстоятельств низкая скорость тока не должна быть меньше, чем0.2m/s,высокий
Не должно быть больше, чем8m/sСущностьЕсли среда содержит твердые частицы, общая скорость тока должна быть меньше, чем3m/s, Предотвратить чрезмерное трение между подкладками и электродами;
Скорость потока может быть выбрана больше, чем2m/sБольшая скорость потока помогает автоматически устранить роль липких веществ, прикрепленных к электроду, что способствует повышению точности измерения.
   ДиапазонQВ определенных условиях вы можете следовать вышеуказанной скорости потокаVДиапазон определяет калибр метра трафикаDРазмер размера рассчитывается по следующей формуле:
   Q = π*3600D2V/4
    Q:поток(m3/h) D:Внутренний диаметр V: Скорость потока (скорость потока (m/s)
   Диапазон электромагнитного потокаQОн должен быть больше, чем ожидаемое большое значение потока, и нормальное значение потока должно быть немного больше, чем бегущая шкала полного объема.50%Подходит.

Справочный диапазон электромагнитных потоков потока

калибрmm

Диапазон потока M3/h

калибрmm

Диапазон потока M3/h

φ10

0.16~2.5

φ400

250 ~ 4000

φ15

0.4~6

φ500

400~6000

φ20

0.6~12

φ600

600~10000

φ25

1.0~16

φ700

800~12000

φ32

1.6~25

φ800

1000 ～ 16000

φ40

2.5~40

φ900

1200~20000

φ50

4.0~60

φ1000

1600~25000

φ65

6.0~120

φ1200

2500~30000

φ80

10~160

φ1400

3000~50000

φ100

16~250

φ1600

3000~60000

φ125

25~400

φ1800

5000 ~ 60000

φ150

40~600

φ2000

6000~100000

φ200

60~1000

φ2200

1367.78~136778.4

φ250

100~1600

φ2400

1627.78~162777.6

φ300

160~2500

φ2600

1910.38~191037.6

φ350

200~3000
