Частотный дисплей ЖК -экрана
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Частотный дисплей модуль
Код продукта: PLJ
Примечание. Этот модуль подходит для радиоприемников или запусков с этой цепью масштабирования. Он не подходит для радио DSP и радио 465 кГц с радио DSP без этой вибрационной цепи!
Этот модуль представляет собой классический модуль схемы частоты частотного отображения. Он использует драйвер SC3610D. Без платы подсветки, готового модуля, просто питайте мощность провода от Fin Foot до передатчика или радио может отображать частоту работы.Это удобнее использовать.Увеличение оружия радио или передатчика, первый выбор расчета частоты радиоэнтузиастов!Рабочее напряжение: 1,8-3,3 В. Этот модуль в настоящее время поддерживает только частотный дисплей. Функция часов не поддерживает функцию тактовой частоты. Диапазон отображения частоты: AM: 0,5-30 МГц, средняя частота 455 кГц; FM: 11-150 МГц, для FM, выбранная частота 10,7 МГц (отключение Open Ifsel) и 70 кГцРазмер 25x24x5mm.
Размер ЖК -экрана, как показано ниже:

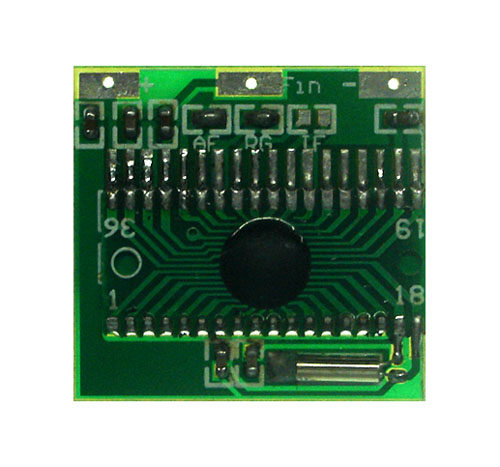

Описание функции каждого вывода:
1.+Pads, источник питания положительный, и он не может превышать 3,3 В, в противном случае модуль может быть сгорел.
2, -pad, отрицательная сила.
3. FIN PAD, входная нога внешнего колебания сигнала, панель имеет свой собственный измеренный входной конденсатор ввода сигнала, не нужно подключаться.Когда используется частотный отображение передатчика, он обычно подключается к выходу вибрации передатчика или вторичной выходе усиления. и RG коротко -просмотрено фактическими потребностями, пожалуйста, обратитесь к следующему.Частота отображения и фактическая частота передачи имеют ошибку около 0,1 МГц; когда используется радиочастотный дисплей, выходной выход вибрации или контакт AFC принимающего аудио обычно принимается для отображения точной частоты.
4. Линия прыжков AF, AM/FM SELECT, коротко-подключение --- Модуль Работа в режиме отображения FM, отключить модуль в режиме AM Display.
5. Линия прыжков RG, работая в режиме FM, RG с коротким соединением, отображайте диапазон частот: 11-150 МГц; отключить RG, диапазон частот дисплея: 11-99,99 МГц.При работе в режиме AM, RG короткого соединения, диапазон частот: 0,5 МГц-29,99 МГц, отключить RG, а диапазон частот дисплея: 500 кГц-9999 кГц.
6. Если линия прыжка, FM в середине частотного отбора, короткометражный --- для частотно-регулирующего радио с 70 кГц (например, TDA7021, TDA7088 и т. Д.), Отсоедините частоту радиовы и т. д.).
