Усилитель мощности, активный динамик и т. Д. TC9153 Chip Hifi Volume Wireless Direce Demote Комплект, оснащенный 1 пультом дистанционного управления
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Беспроводной модуль дистанционного управления громкостью с использованием TC9153
Чтобы отказаться от искажений частоты, контактного шума и двухканального дисбаланса, вызванных традиционным потенциометром для регулировки импеданса деления напряжения, мы выбираемTC9153Электронная схема регулировки громкости.
TC9153Электронная схема регулировки громкости была представлена компанией Toshiba.CMOSВысокоточная специализированная интегральная схема регулировки громкости, основной особенностью этой интегральной схемы является низкое энергопотребление, ток составляет около1~3mA, небольшое искажение,THD<0..005%, диапазон объемного затухания составляет0~60dB,Каждый2dBЭто первый уровень, а громкость регулируется касанием кнопки. Нажмите кнопку увеличения громкости, и оба канала увеличатся одновременно. Нажмите кнопку уменьшения громкости, и оба канала уменьшятся одновременно. Баланс высокий, не имеющий себе равных среди традиционных потенциометров.Хотя в настоящее время существуют высококачественные вакуумные шаговые потенциометры, которые преодолевают некоторые недостатки традиционных потенциометров, основная проблема не решена. Суть все равно в регулировании громкости резистивным делением напряжения.Поскольку потенциометр является одновременно нагрузочным резистором переднего каскада и входным резистором последующего каскада, сопротивление потенциометра изменяется в процессе регулировки громкости, что напрямую влияет на амплитудно-частотные характеристики передачи звукового сигнала и вызывает искажения. Поэтому традиционные потенциометры можно использовать только в некоторых машинах с низкими требованиями.И используйтеTC9153Электронный регулятор громкости устраняет недостатки традиционных потенциометров.
Это наш недавно разработанный модуль громкости с беспроводным дистанционным управлением. Он устраняет недостатки инфракрасного дистанционного управления, такие как сильная направленность, необходимость выставлять инфракрасный приемник из корпуса и трудности в установке. Он не требует выравнивания и может управляться даже через стены. В нем используется японский высокопроизводительный электронный чип Toshiba TC9153.
Это типичная схема применения микросхемы TC9153. На самом деле чип представляет собой электронный потенциометр. R1 и R2 — входные резисторы. После тестирования, когда сопротивление составляет 47К, искажения все равно будут возникать при воспроизведении большого динамического компакт-диска. При его увеличении до 68К искажения пропадают, поэтомуЗначение сопротивления этого резистора можно регулировать в соответствии с реальной ситуацией (некоторые клиенты сообщают, что звук становится тише при воспроизведении VCD после установки этого модуля. В это время значения сопротивления R1 и R2 можно регулировать. По мере уменьшения значения сопротивления звук становится громче. Обычно нет необходимости регулировать при воспроизведении аудиоисточников CD).Коэффициент усиления моего силового каскада составляет 96 раз. Во время ночного теста практически не было слышно шума на расстоянии одного метра от динамика. Эффект регулировки громкости IC также превосходен.Лучше всего разместить эту схему на переднем входе, чтобы избежать перегрузки.

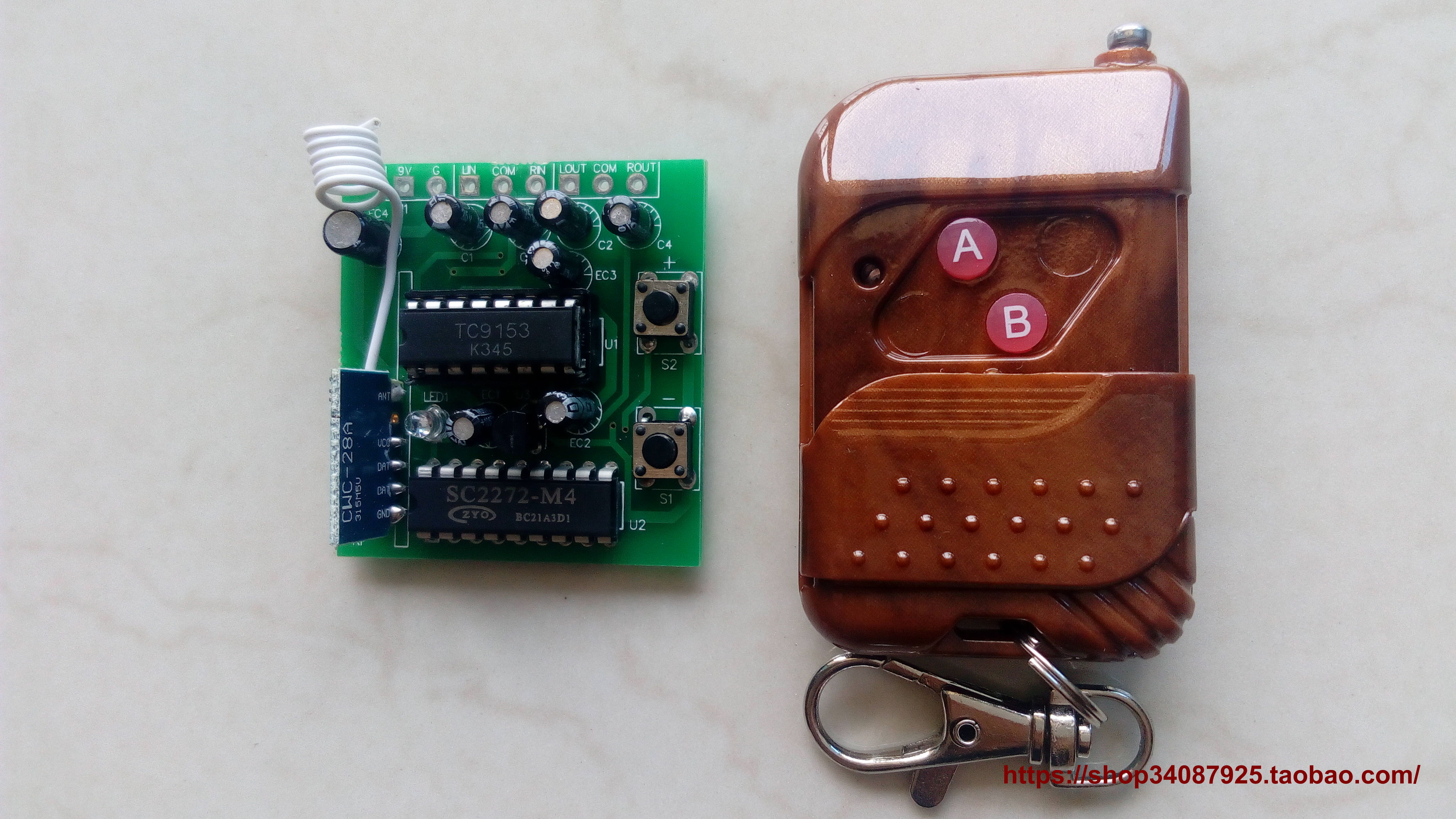

Беспроводной модуль дистанционного управления громкостью с использованием TC9153 В комплект входит 2-кнопочный пульт дистанционного управления.

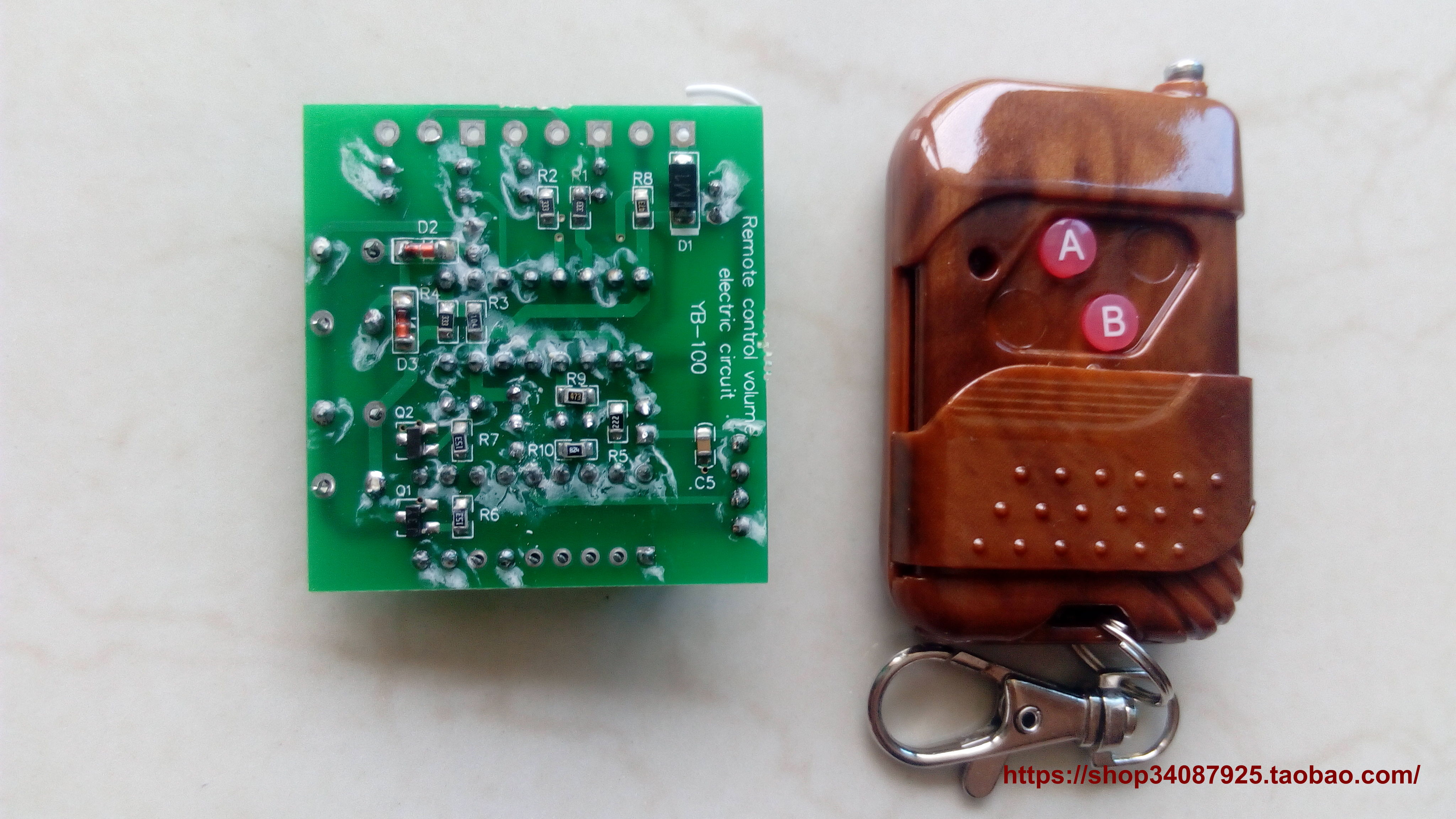

Вся приемная плата имеет в общей сложности 8 клемм, 9 В — положительная клемма источника питания, G — заземление питания, LIN и RIN — входные клеммы громкости левого и правого канала, COM — входная клемма заземления, LOUT и ROUT — выходные клеммы громкости левого и правого канала, а COM — выходная клемма заземления.Разместите этот модуль в свободном положении в корпусе усилителя мощности рядом с входной клеммой и зафиксируйте его стяжкой.Никакая оболочка не нужна.
После включения загорается красный светодиод. После нажатия A/B на пульте дистанционного управления светодиод временно гаснет.После исчезновения сигнала пульта снова загорается светодиод, который служит двойной индикацией питания и дистанционного управления. Кнопки S1 и S2 позволяют управлять громкостью на месте. Нажмите S1 или кнопку A на пульте дистанционного управления, и громкость постепенно увеличится.Нажмите S2 или кнопку B на пульте дистанционного управления, и громкость постепенно уменьшится.
Меры предосторожности:
1. Земля звука и земля питания здесь должны быть строго разделены, иначе будет внесен модулированный импульсный шум частотой около 10 Гц.
2. Электролитический конденсатор С1, включенный параллельно резистору R3, в основном управляет начальной громкостью.Чем больше емкость, тем больше начальный объем, и наоборот.
3. Экранировать ИМС нет необходимости, экранирование конечно лучше.
4. Необходимо использовать регулируемый источник питания 9 В или 12 В, иначе чип сгорит.
Технические параметры:
Диапазон затухания: 0 ~ 60 дБ, 2 дБ/шаг.
Гармонические искажения: 0,005%
Рабочее напряжение:9/12В (нужно регулировать иначе микросхема сгорит)
Потребляемая мощность: 6 ~ 9 мА
Частота передачи и приема: 315 МГц
Расстояние дистанционного управления: 200 метров (открытое пространство)
Чип декодирования: 2272M4
Размер модуля: 44×42×16mm
Стабилизированный источник питания http://item.taobao.com/item.htm?id=36150297 Специальный источник питания переключателяСделать фотографию и связаться с Ванваном стоит всего 5 юаней, чтобы изменить цену.
Консультации мобильный телефон:1363 163 3061
