8 -Точка перемещающегося инфракрасного модуля/инфракрасная передача модуля/инфракрасный прием/9 Ключевой пульт дистанционного управления+инфракрасная принимающая плата
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
- Информация о товаре
- Фотографии

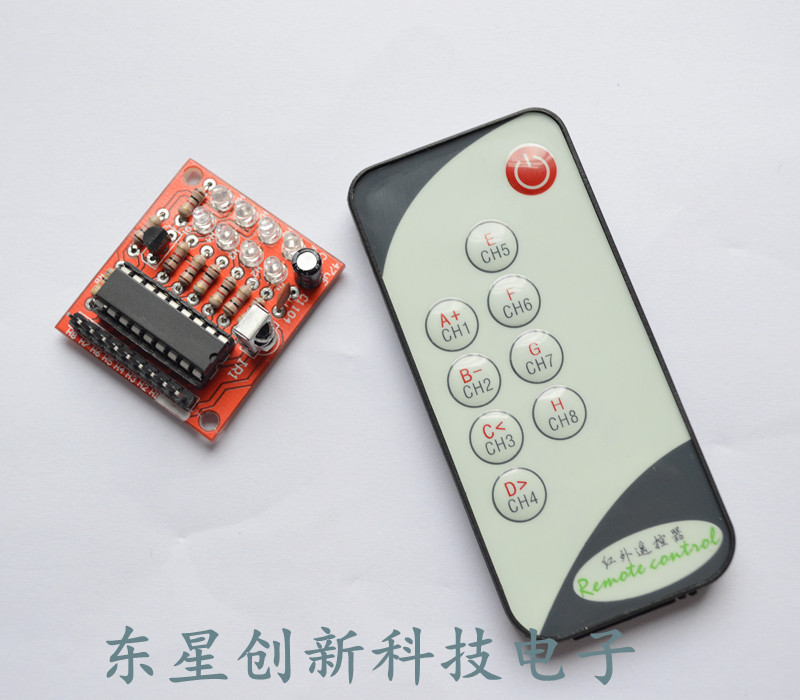

Список доставки: 9 ключ пульт дистанционного управления+приема модуля
Этот модуль представляет собой одноразовый компьютерный декодирование и получение.
Размер получения платы: L3.8xw3.4cm с двумя фиксированными отверстиями (удобное исправление)
Рабочий диапазон напряжения: 3-5 В
Получение расстояния: 3-8 метров

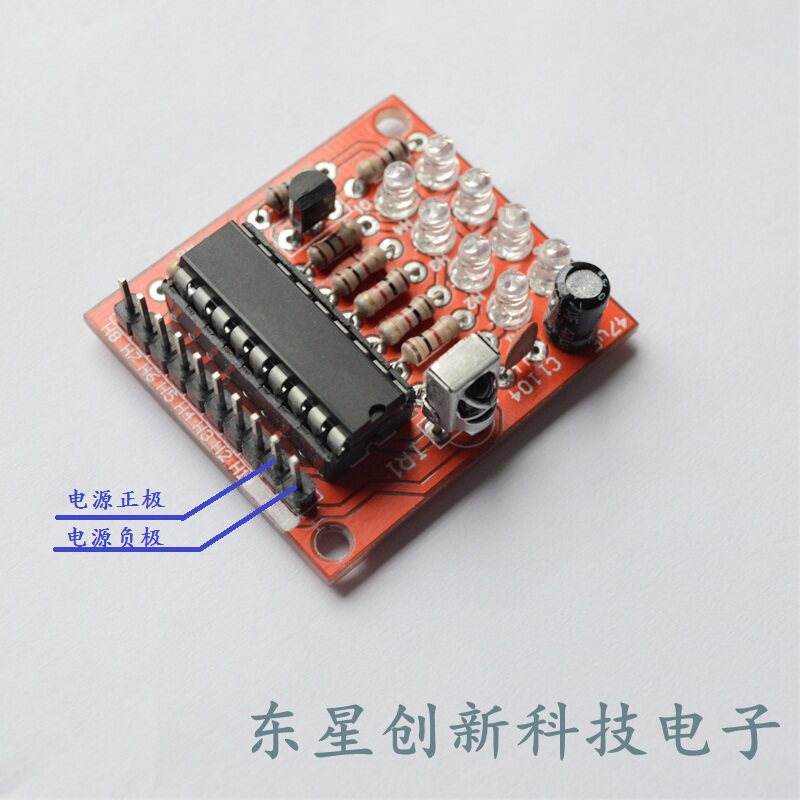

Выход интерфейса: PIN1 (отрицательный источник питания), PIN2 (положительный полюс питания), H1, H2, H3, H4, H6, H7, H8, соответственно
Индикаторы: H1, H2, H3, H4, H5, H6, H7, H8, подавляющие диоды представляют H1, H2, H3, H5, H6, H7, H8 Восемь дорожных выходов Индикаторы выхода.(Питание не отмечено на доске. Когда покупатели и друзья используют его, обратите внимание на проводку описания ребенка, спасибо!)
9 Ключевой элемент управления удаленным управлением следующим образом:

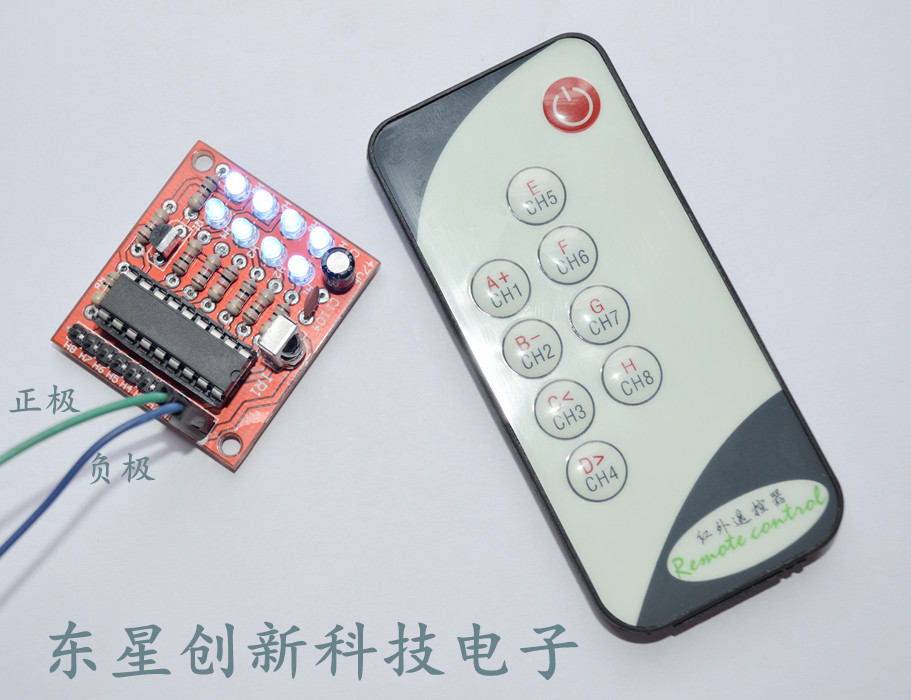

A. Вывод мощности в приемном модуле по умолчанию на низкий уровень; нажмите верхний правый угол (кнопка питания) в верхнем правом углу пульта 9 -ключа, а также принимающий модуль H1, H2, H4, H5, H6 , H7, H8 в то же время выводит высокие уровни одновременно одновременно одновременно, соответствующие индикаторы H1, H2, H3, H4, H5, H6, H7, H8 светодиодные фонари;
B. Нажмите клавишу CH1 на пульте дистанционного управления, выход H1 становится высоким уровнем, а индикатор H1 включен; отверстие выхода клавиши становится низким;
C. Нажмите клавишу CH2 на пульте дистанционного управления, выход H2 становится высоким уровнем, а индикатор H2 включен; выходной выходной сигнал становится низким; индикаторный свет выключен;
D. Нажмите клавишу CH3 на пульте дистанционного управления, выход H3 становится высоким уровнем, а осветительные огни индикатора H3; выходной вывод клавиши становится низким уровнем; индикаторный свет погашает;
E. Нажмите клавишу CH4 на пульте дистанционного управления, выход H4 становится высоким уровнем, а осветители индикатора H4 зажжены; выход становится низким уровнем;
F. Нажмите клавишу CH5 на пульте дистанционного управления, выход H5 становится высоким уровнем, а осветительные огни индикатора H5 зажжены;
G. Нажмите клавишу CH6 на пульте дистанционного управления, выход H6 становится высоким уровнем, а осветительные огни индикатора H6; выходной выходной сигнал становится низким уровнем; индикаторный свет погашает;
H. Нажмите клавишу CH7 на пульте дистанционного управления, выход H7 становится высоким уровнем, а освещение индикатора H7 зажжено; ослабление выхода клавиши становится низким; индикаторный свет выключен;
K. Нажмите клавишу CH8 на пульте дистанционного управления, выход H8 становится высоким уровнем, а индикатор H8 освещен;
