US Dwyer Dellion A3000-10 мм типа
![](https://img.alicdn.com/imgextra/i1/TB1SR5jHFXXXXcWXFXXXXXXXXXX_!!0-item_pic.jpg)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
![рейтинг: 8](/tpl/main/images/tscore/8.gif)
- Информация о товаре
- Фотографии
Наша компания является первым классным агентом в Дуайере. Все продукты включают налог и груз. Пожалуйста, свяжитесь с онлайн -обслуживанием клиентов, чтобы подтвердить модель, прежде чем получить заказ.) В течение периода товара, телефон: 18916692823 (г -н Чжэн)

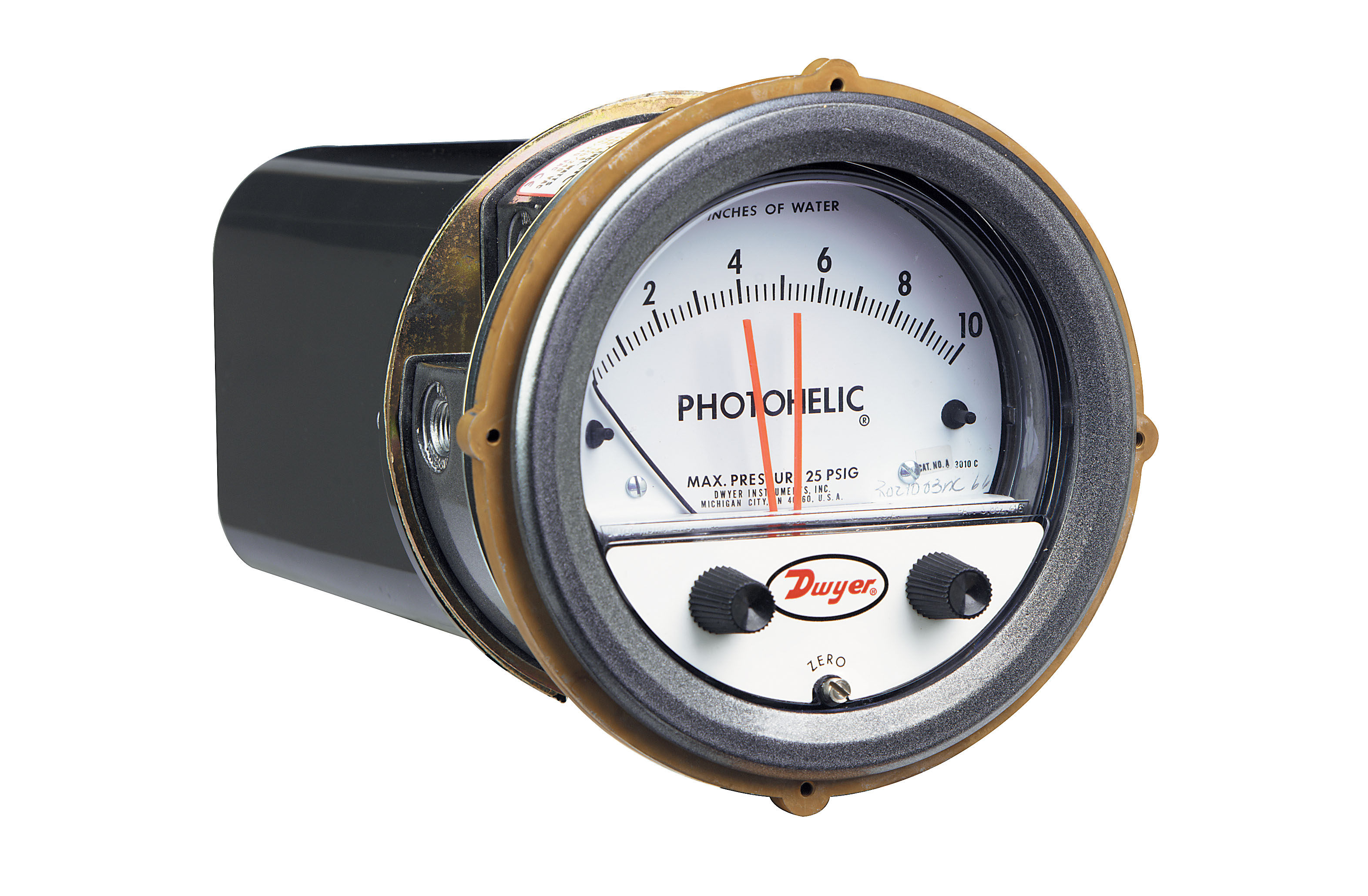

A3000ряд Photohelic® Переключатель давления/поверхность
Три -в таблице индикатора, высокий/Низкий контроль
Photohelic®выключатель/Все таблицы в сочетании с многофункциональным, высоким повторным переключением давления и точностью и проверены по времениMagnehelic®Таблица дифференциального давления конструкции интегрирована.Photohelic®Вы можете измерить и контролировать положительное давление, отрицательное давление и дифференциальное давление воздуха и совместимого газа.Стандартное номинальное давление25psig(1.7bar), Дополнительный диапазон давления35psig(2.4bar)или80psig(5.5barК.36000SТип может быть измерен только для положительного давления и может быть достигнут6000psig(413bar), Его номинальная стоимость9000psig(620bar)Сущность
Два фотоэлектрических транзистора -вызванныхDPDTСжимающие приборы для низкого/Управление высоким пределом.Индекс точки настройки легко регулировать и управлять через ручку панели.Одно установленная мертвая область - только одна ширина указателя-Меньше, чем полный диапазон1%СущностьУставная точка может быть заблокирован, чтобы обеспечить различные мертвые зоны-Используется для управления вентилятором, демпфирующим устройством и т. Д.На чтение счетчика непрерывное и не зависит от действия переключения. Его можно прочитать, даже если питание теряется.Диапазон0-.25" (0-6 mm) w.c.приезжать 30 psi (21 bar);6000 psig (413bar)Сущность
PHOTOHELICОщущение--Принцип работы
Типичные приложения, этиDwyerвыключатель/Таблица контролируется между настройками высокого и низкого уровня.Когда изменение давления достигает давления высоких или низкопрофильных настроек, инфракрасные огни инфракрасной лампы, которые ограничивают оптокуплер.Сигнал OptoCouple усиливается.DPDTРеле генерирует действие переключения.Мертвая зона - это полная масштаба1%Или меньше--Этого достаточно, чтобы гарантировать абсолют, без вибрационной работы.
Реле-Особенности трансформаторов
Пластиковый корпус защищает все электрические компоненты.Сплошная интегрированная цепь собирается на схеме эпоксидной смолы и автоматически исключает терминальную плату.(Только дляA3000ряд)
приложение--PHOTOHELICвыключатель/поверхность
Переключатель давления/Таблица предоставляет вам инструкции по давлению и высокий/Управление ограниченным переключателем.дляOEMИ на применении -site,Photohelicвыключатель/Таблицы используются для систем кондиционирования воздуха, чистых помещений, гидравлических и пневматических систем управления, оборудования для обработки материалов, сигнализации и контроля системы выбросов выхлопных газов, контроля давления и мониторинга кровотока и обнаружения дыхания структуры газа.
Спецификация
Спецификация таблицы
середина: Воздух и не -фламатический, совместимый газ
ТочностьА70 ℉(21.1 ℃)±2%;(A3000-0Полный диапазон±3%).(A3000-00Полный диапазон±4%)
предустановленное давлениеА-20″Hgприезжать 25 psig(-0.677barприезжать1.72 bar); MPСреднее давление необязательно:35 psig(2.41 bar);HPВысокий датчик необязательно:80 psig(5.52 bar). 36003S-36010S:150psig(10.34bar);36020SБолее:1.2Двойное давление масштаба
диапазон температурА20-120 ℉(-6.67-48.9 ℃Полем,Низкая температура необязательно
Подключение к давлениюА 1/8"FNPTВагинальная нить

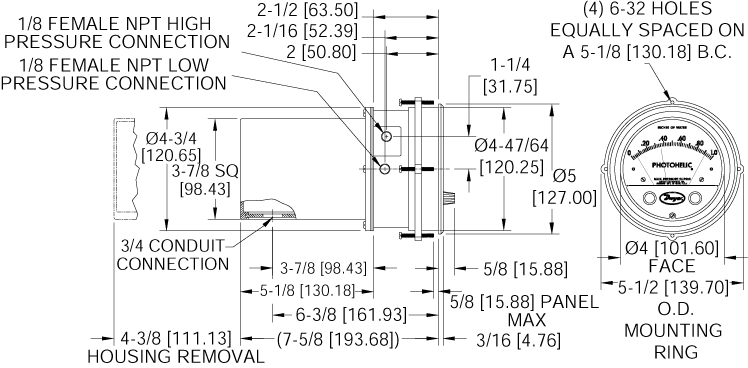

размерА4дюйм(101.6mm) Диаметр циферблата, 5" (127 mm) O.D. x 8-1/4" (209.55 mm)
массаА4фунт (1.81 KG)
Спецификация переключения
Выключатель: Каждый контакт доступен2индивидуальныйCФормальная эстафета(DPDT)
Повторяемость: Полный диапазон±1%
Мощность рейтингаА10A@28VDC,10A@120,240VAC
Электрические соединения: Винт -проводка, можно использовать только медные соединения167°F (75°C)
Требования к питаниюА120 VAC, 50/60 Hz; 240 VAC& 24 VACДополнительный источник питания
Монтаж: Вертикальная установка,Другие консультации по ориентации
Установить регулировку точки: Отрегулируйте поворот на панели
Институциональная сертификацияАUL, CSA, CE.
Стандартная модельА
Используйте две фотоэлектрические транзисторы и дваDPDTСжимающие приборы для высокого/Низкая тревога или контроль ограничения.Когда указатель таблицы перемещается влево от установленной точки, ток реле отключается; когда указатель таблицы перемещается в правую сторону установленной точки, реле будет подключено к мощности.Обеспечивает автоматическую защиту от неисправностей для отключений электроэнергии или не датчика.
Вариант
Единственная точка подключения—Установите точку справа, чтобы увеличить давление или снижение.
OEMтип—По сравнению с другими моделями можно выбрать меньше элементов ретрансляции и трансформаторов и оболочек, но инфракрасный диод, фотоэлектрическая кристаллическая трубка, шильер и указатель установки подходят для одиночных/Двойной контакт.
Удаленная установка реле—Реле может быть установлено удаленно, а стандартная длина5Дальней, вы можете заказать другую длину кабеля, которые вам нужны.
Усовершенствованная ручка—Можно получить опции низкой температуры, специальную шкалу, напряжение и другие характеристики и модификации.
Специальная оболочка—С целой погодой дождь -защищенной оболочки (NEMA 4) И взрыв -защитник (NEMA 7 CD,,9 EFGПредметыNEC Class I,,DIV 1&2,,Gr C, D; Class II,DIV 1&2 Gr E,F,G; Class IIIК.Для получения подробных диаграмм размера, пожалуйста, свяжитесь с отделом обслуживания клиентов
Высокая, низколепая цепь—Dwyer-PhotohelicПереключатель давления/Проводка столовой цепи может быть тремя типами: схема с высоким содержанием самостоятельного самостоятельного, низко -схема, а также схема с высоким и низким содержанием самостоятельной.То есть, как только устройство будет вызвано, они будут поддерживать свой соответствующий статус до сброса ручного сброса.Это особенно полезно для приложений тревоги и сигналов. В этом случае используется еще один контроль тревоги или сигнала.PhotohelicПереключатель давления/Таблицы или другие методы завершены.С полной проводной и эксплуатационными руководствами.Ручной сброс требует кнопки сухого цепи, например,Dwyer Part A-601Сущность
Дифференциальный переключатель/поверхность
Набрать и переднюю крышку (С кнопкой установки и нулевым винтом): Переместите циферблат и переднюю крышку, чтобы разоблачить егоPhotothelicУстановите механизм точки, передняя крышка является ярким карбонатным пластиком.
Указатель и слизняк: Установлено на спиральной линии и код баланса.Откройте шлюза, фотоэлектрический транзистор подвергается воздействию инфракрасного разбирательства, а фотоэлектрический транзистор может быть покрыт в соответствии с используемым давлением.
Экран затенения: Эффективно защищайте транзистор оптоэлектроники и избегайте сильного света на открытом воздухе.Под крышкой экрана затенения указатель может свободно качаться, а циферблат выглядит очень ясным и чистым.
Ограниченный переключатель: Надежная и долгая срок службы.Непосредственно прикреплено к указателю, но они калибровали отдельно, чтобы обеспечить точность переключения.
Может согнуть приводной вал: Подключитесь с установленной ручкой.
Нулевой винт: Подключено к винту на циферблате.
пластиковая оболочка: Защитите электронный компонент и электрическое соединение.
Интерфейс поликарбоната или терминальная платаОн обладает пожарной стойкостью.
Пратовая плата подавлена на оксидном стекле: Хорошая производительность и долговечная.
Нагрузка релеАDPDT, С самоочищающимися характеристиками, широким применением.
электрический: Его дизайн и использование50/60Hz, 110VТок, его напряжение позволяет плавать вверх и вниз10%СущностьСпециальные инструменты могут использовать другие напряжения.
Указатель настройки переключения: Покажите положение коммутатора в любое время.
Сцепление трения пружинной нагрузки: Предотвратить механизм настройки травм оператора.
Фотоорелик серии A3000 и 43000 серии 43000 Capsu-фотогелического выключателя/таблицы модель Рэп (дюймовая вода) модель Птиц (PSI) модель Объем (миллиметровная колонка воды) модель Измерение (PA) A3000-00 0-0.25 A3201 0-1 *A3000-6MM 0-6 *A3000-60Pa 0-60 A3000-0 0-0.50 A3202 0-2 *A3000-10MM 0-10 A3000-125Pa 0-125 A3001 0-1.0 A3203 0-3 A3000-25MM 0-25 A3000-250Pa 0-250 A3002 0-2.0 A3204 0-4 A3000-50MM 0-50 A3000-500Pa 0-500 A3003 0-3.0 A3205 0-5 A3000-80MM 0-80 A3000-750Pa 0-750 A3004 0-4.0 A3210** 0-10 A3000-100MM 0-100 Центральное расписание с нулевым точкой A3005 0-5.0 A3215** 0-15 Центральное расписание с нулевым точкой A3006 0-6.0 A3220** 0-20 *A3300-250Pa 125-0-125 A3008 0-8.0 A3230*** 0-30 *A3300-20MM 10-0-10 *A3300-500Pa 250-0-250 A30010 0-10 ** MP Среднее давление, *** Опция высокого давления HP *A3300-30MM 15-0-15 модель Измерение (KPA) A30015 0-15 Только для капсу-фотогелика модель Объем (сантиметр воды в воде) A3020 0-20 A3000-1kPa 0-1 A3025 0-25 43230S 0-30 A3000-15CM 0-15 A3000-1.5kPa 0-1.5 A3030 0-30 43240S 0-40 A3000-20CM 0-20 A3000-2kPa 0-2 A3040 0-40 43260S 0-60 A3000-25CM 0-25 A3000-3kPa 0-3 A3050 0-50 43280S 0-80 A3000-50CM 0-50 A3000-4kPa 0-4 A3060 0-60 432100S 0-100 A3000-80CM 0-80 A3000-5kPa 0-5 A3080 0-80 432200S 0-200 A3000-100CM 0-100 A3000-8kPa 0-8 A3100 0-100 432300S 0-300 A3000-150CM 0-150 A3000-10kPa 0-10 A3150 0-150 Фотоооотъемное давление A3000-200CM 0-200 A3000-15kPa 0-15 Только для капсу-фотогелика A3000-250CM 0-250 A3000-20kPa 0-20 *A36003S 0-30 A3000-300CM 0-300 A3000-25kPa 0-25 43200 0-200 *A36006S 0-60 Центральное расписание с нулевым точкой A3000-30kPa 0-30 43300 0-300 *A36010S 0-100 Центральное расписание с нулевым точкой 43400 0-400 *A36020S 0-200 A3300-4CM 2-0-2 43500 0-500 *A36030S 0-300 A3300-10CM 5-0-5 A3300-1kPa 0.5-0-0.5 Центральное расписание с нулевым точкой *A36060S 0-600 A3300-30CM 15-0-15 A3300-3kPa 1.5-0-1.5 *A36100S 0-1000 Диапазон специального использования
Масштабная пластина модель: 3401, квадратный корень, специальный диапазон
Масштабная пластина модель: 3402: пустого масштаба, специальный диапазон
Модель: A3000-00N, диапазон:-. 05 ~ +2,0 дюйма воды для мониторинга давления в помещении.*A3300-0 0.25-0-0.25 *A36300S 0-3000 *A3301 0.5-0-0.5 *A36600S 0-6000 A3302 1-0-1 модель
(Требуется Пипидо)Рэп (дюймовая вода)
Weeng (F.P.M)A3304 2-0-2 Меры предосторожности:
Если эта цель согласуется с уникальными частями частей деталей, стандартный фотоооотводный переключатель/таблица 3000 может использоваться в страховой лаборатории с панелями промышленного управления.A3310 5-0-5 *A3000-00AV 0-.25/300-2000 A3320 10-0-10 *A3000-0AV 0-.50/500-2800 A3330 15-0-15 *A3001AV 0-1.0/500-4000 Небольшой или равный всем ударам (или эквиваленту, представленному общественными единицами) в 0,5 -дюймовой толще воды, и масштабный диск может использоваться для вертикальных положений. *A3002AV 0-2.0/1000-5600 *A3010AV 0-10/2000-12500 Покупка деталей и аксессуаров: покупка деталей в качестве суффикса, таких как: A3001
-SR, одиночный контакт (установленная точка) -----------
-Oem, OEM-тип ------------------------------------------------- --------
-Rmr, установить реле на большем расстоянии
-Там, чтобы предотвратить кнопку столкновения
-Mp, среднее давление;
-Hp, высокое давление;
-Lt, низкая температура (-20 ℉);
A-601, ручной сброс переключатель.
