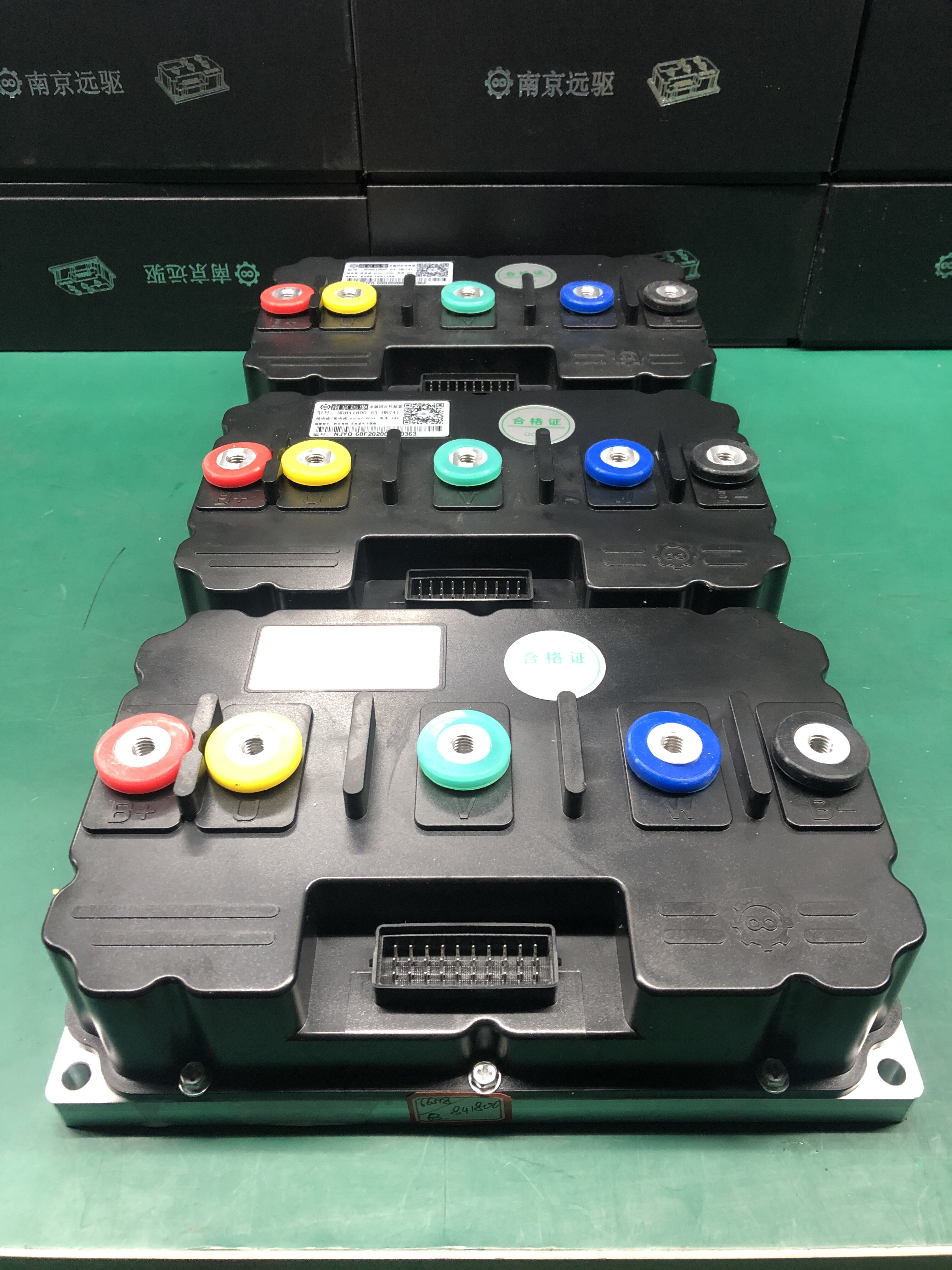

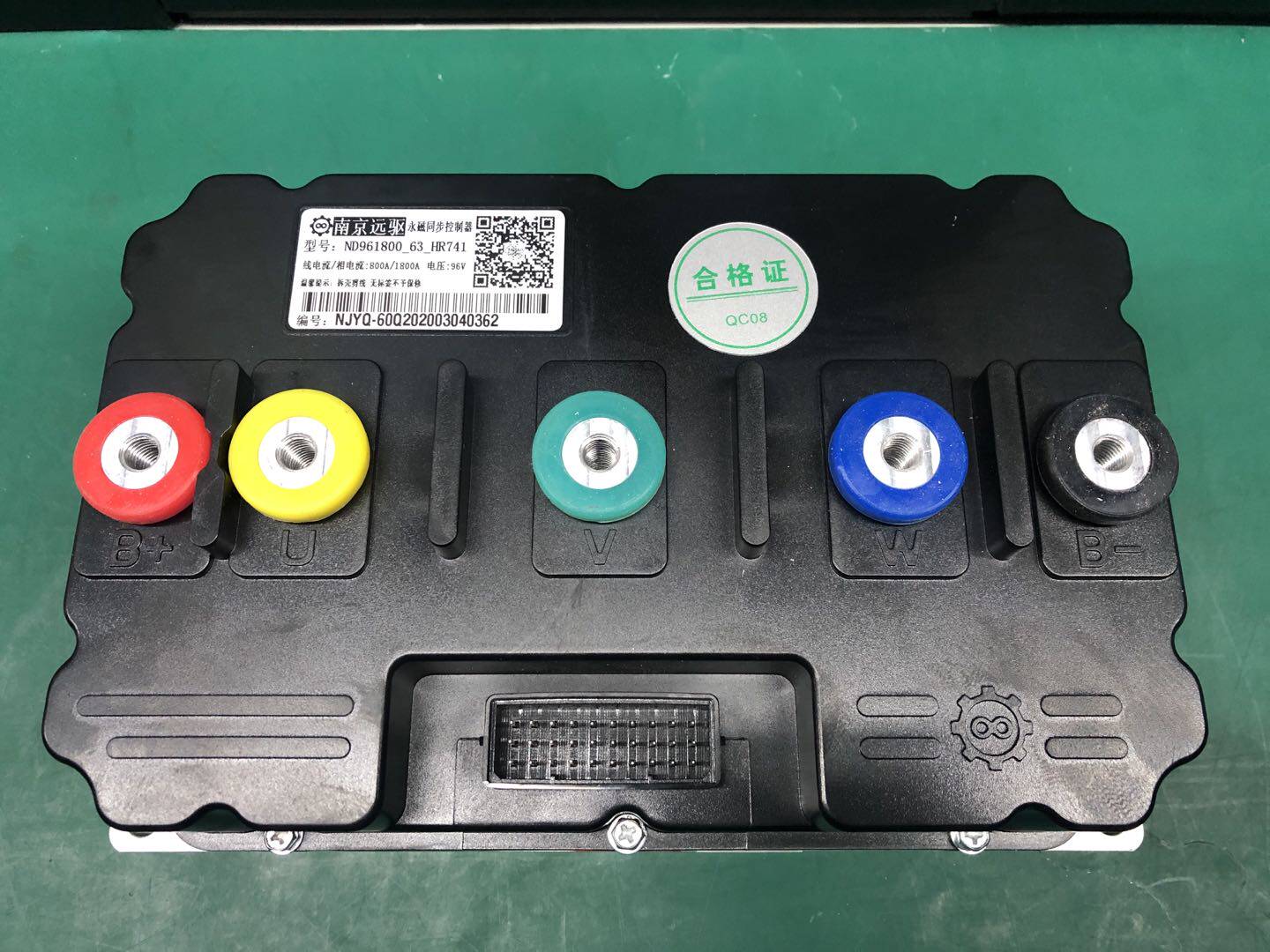

Контроллер серии Niu Ding (ND)
1 Обзор
ND -контроллерЭто высокоэффективный постоянный магнитный магнитный магнитный контроллер колеса без прощераживания колеса, который обладает преимуществами высокого качества, высокой эффективности и интеллекта.Применение электрических мотоциклов, которые адаптируются к колесам с высокой мощностью.Принимайте высококачественные ядра MOS, все -метал -экранирование и алюминиевые структуры рассеивания тепла, идеальное соответствие и тонкую оптимизация в архитектуре аппаратной и программной реализации.
Точная совпадающая функция управления:
Используя 32 -битные интеллектуальные микропроцессоры, датчик угла зала, который соответствует двигателю, а также инновационный алгоритм управления вектором и технологию интеллектуального управления, моторная эффективность составляет более 95%.Широкий и высокий динамический диапазон позволяет вождению транспортных средств получать строгие требования к выносливости в комплексных дорожных условиях.Расширить и выделить преимущества комфортной производительности и иметь функцию слабого магнитного расширения.
Доступны максимальное ограничение скорости, электронные тормоза, обратная связь с энергией, предел тока и передача верхней машины.Чтобы удовлетворить различные потребности.
Настройка параметров программного обеспечения:
l Следите за конфигурацией контроллера через интерфейс визуального компьютера, а также обновите и обновите онлайн.
l Можно отрегулировать текущий на разных скоростях онлайн.
l Вы можете установить самую высокую скорость и экономическую скорость.
l Общий ток шины может быть установлен, и может быть установлен ток фазовой линии.
l Порог поворота дроссельной заслонки можно настроить для регулировки чувствительности отклика руля.
Идеальная функция защиты:
Следите за рабочим напряжением, током, температурой, двигателем, передачей, переносом дроссельной заслонки, тормозами и т. Д.Обеспечить безопасность управления вождением транспортных средств:
Зал запасной защита | Неспособность защитить дроссель | Защита температуры контроллера | Электрическая защита от утечки |
Противодействие защите автомобилей | Защита от перенапряжения | Защита защита | Защита от сверхтока |
Короткая защита |
|
|
|

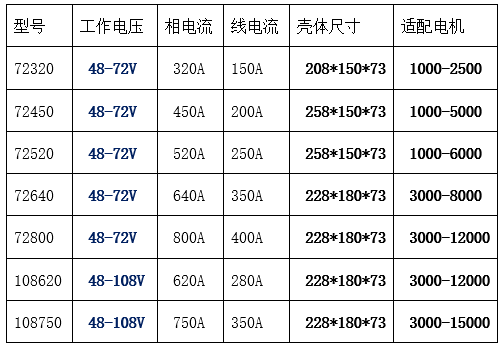

2.Параметр индекса
3. ND72320 Controller
4. ND72450 ND72520 Контроллер
5. ND72640 ND72800 ND108620 ND108750 Контроллер
6. Сопоставление контроллера и двигателя
Обратите внимание на положение угла зала, различные стили двигателя будут разными.С помощью методов самостоятельного обучения вы можете распознать положение зала моторного зала и отразить параметры фазового сдвига.
Сдвиг фазы:
Yuma Motor: 30
Quanshun Motor: 210
Mavericks Electracing 2000W: 95
7. Диаграмма измерения

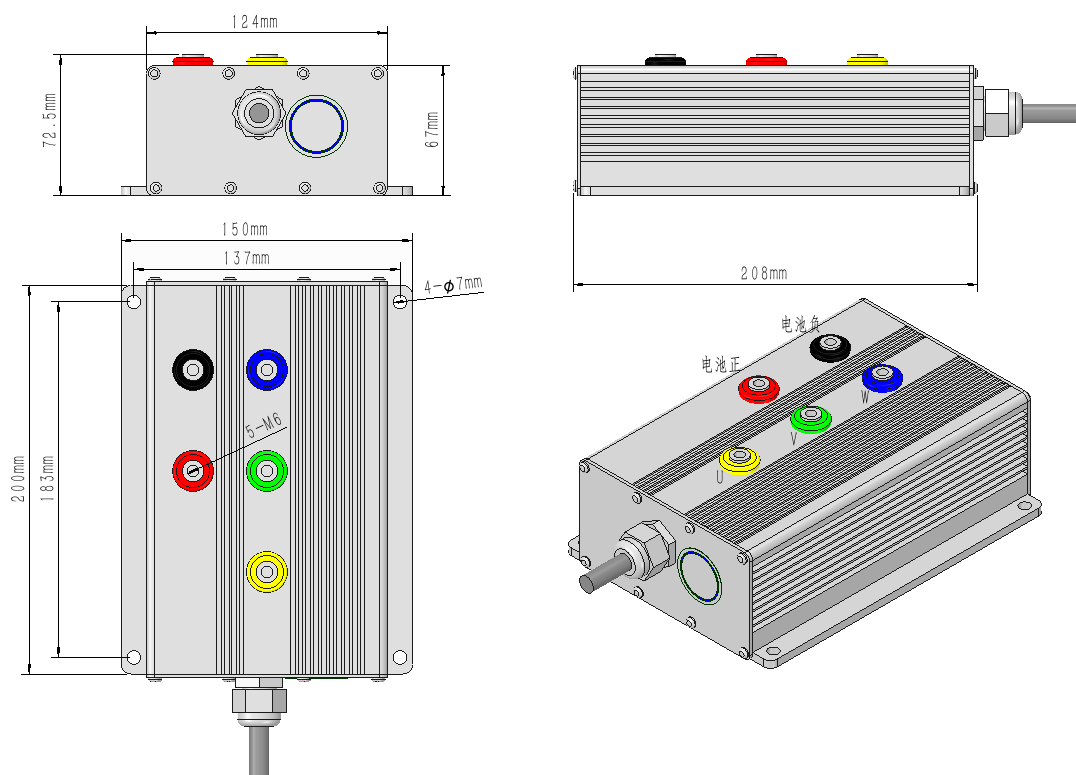

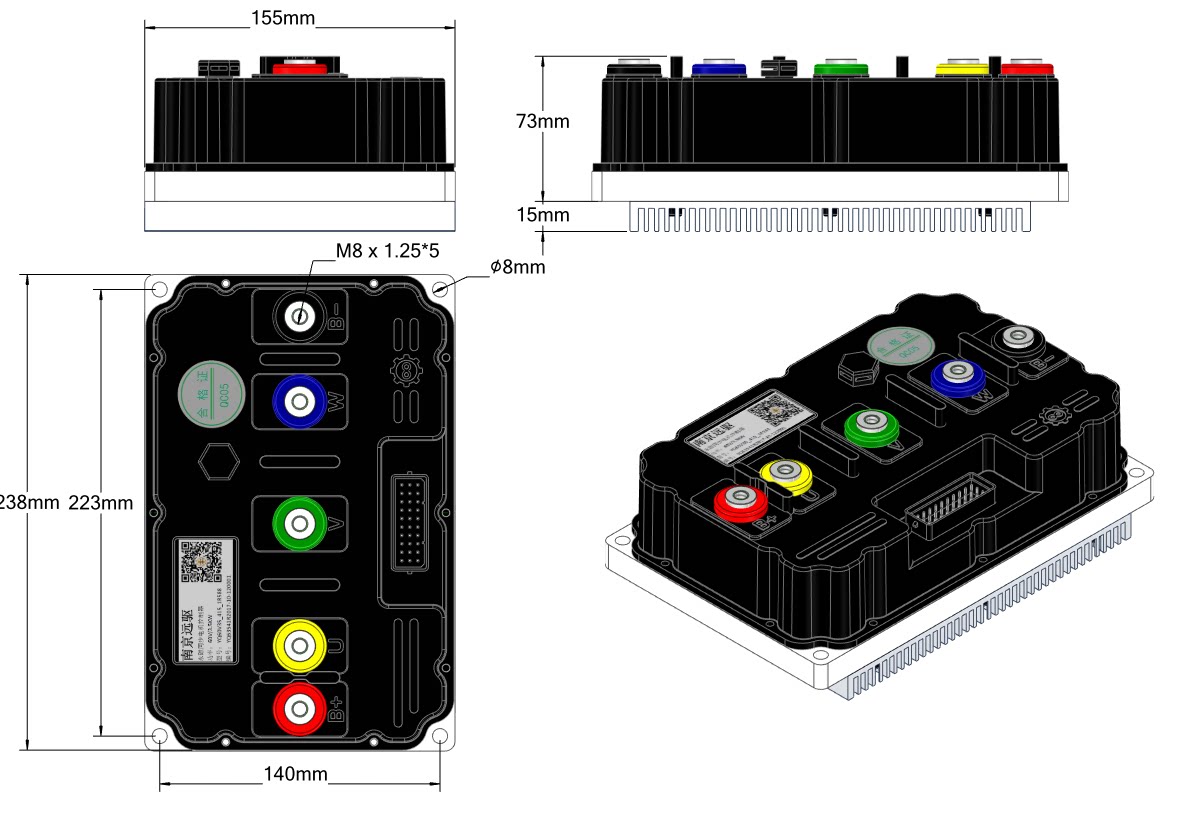

Nd72320 диаграмма размера контроллера
ND72450 ND72520 Диаграмма размера контроллера
ND72640 ND72800 ND108620 ND108750 Диаграмма размера контроллера

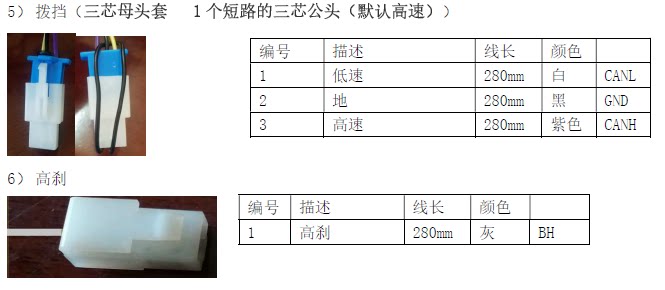

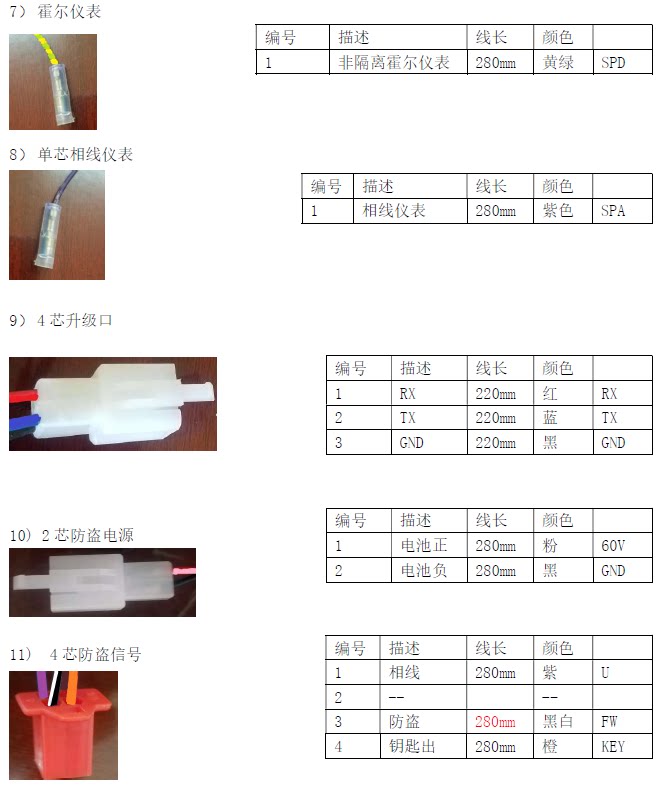

8. Электрические характеристики
Проект | содержание |
|
|
1 | МоторHALL+ | 5V(Воздушная крен) нагрузка 8 В/30 мА |
|
2 | Ускорить педалипитаться от5V | 5.5V | Стандартный |
3 | Ускорение сигнала педали | 1.1V~3.9V | Настройки верхней машины |
4 | Не -изоляционный импульс скорости | Удивительный выход утечки электрода, Тянуть 13В | Стандартный |
5 | ВВЕДЕНИЕ СКОРОСТИ | Выходное аналоговое напряжение представляет скорость, подключая инструмент фазовой линии | Настройки верхней машины |
6 | Отступление | Неверный Заземление или соединительные батареи эффективны |
|
7 | Три -скорость циферблата | Низкая скорость; Ничто не является средней скоростью, низкая скорость - низкая скорость, высокая скорость - высокая скорость |
|
8 | Высокий тормоз | Высокая парковка Высокий: 12 В батареи положительный или нет изолированного | Настройки верхней машины
|
9 | Электрический ключ блокировки дверей | То есть электрический сигнал блокировки дверей питается на контроллере |
|
10 | RX | Сигнал приема компьютера, выход контроллера, уровень TTL |
|
11 | TX | Сигнал отправки компьютера, вход контроллера, уровень TTL |
|
12 | GND | Сигнал |
|
9. Объяснение онлайн -интерфейса

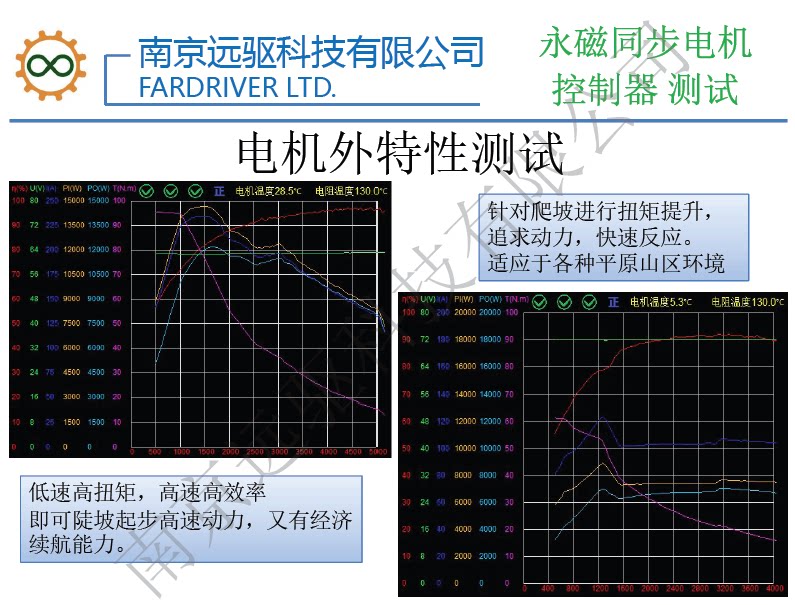

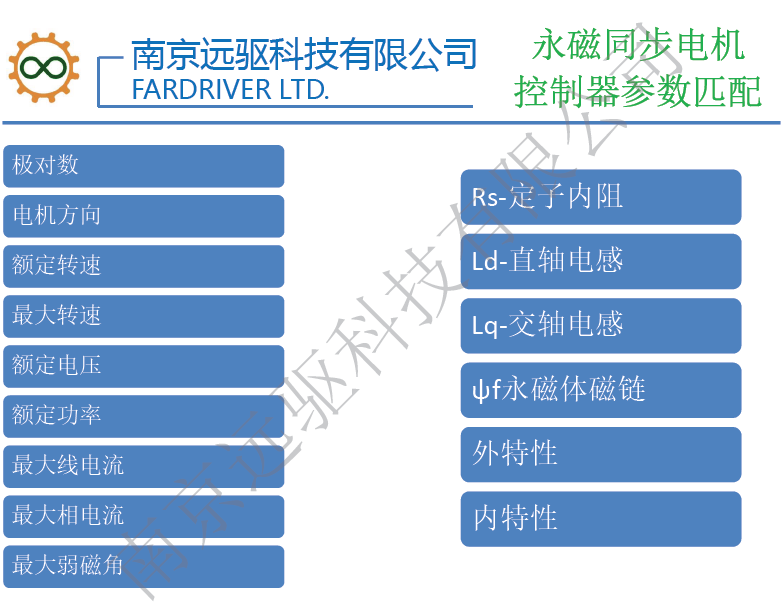

10. Соответствующий тест

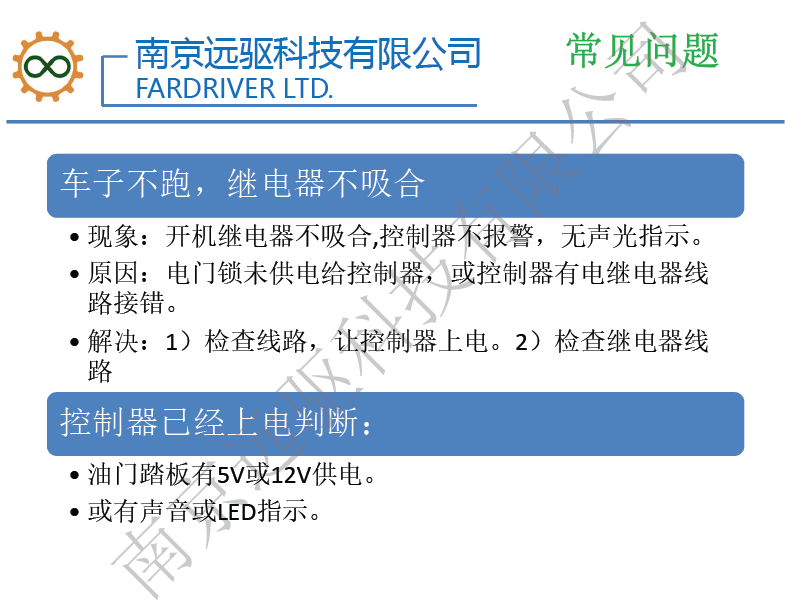

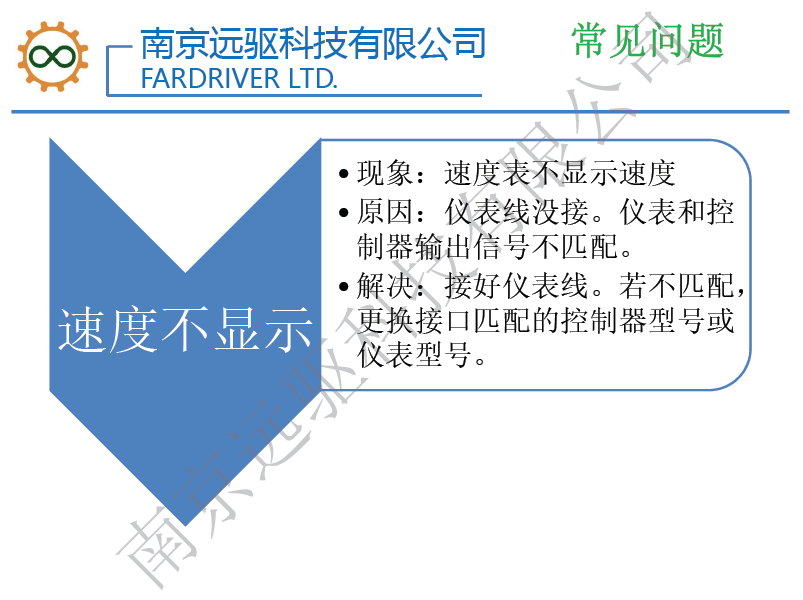

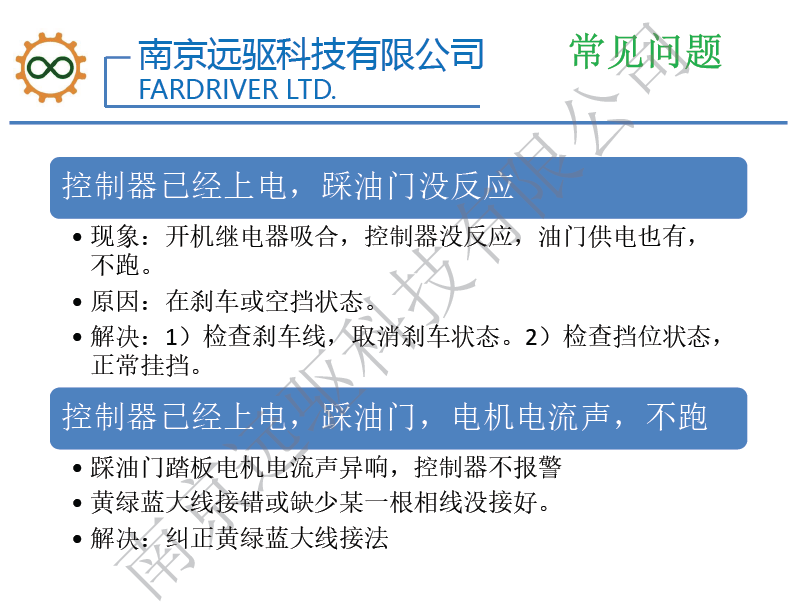

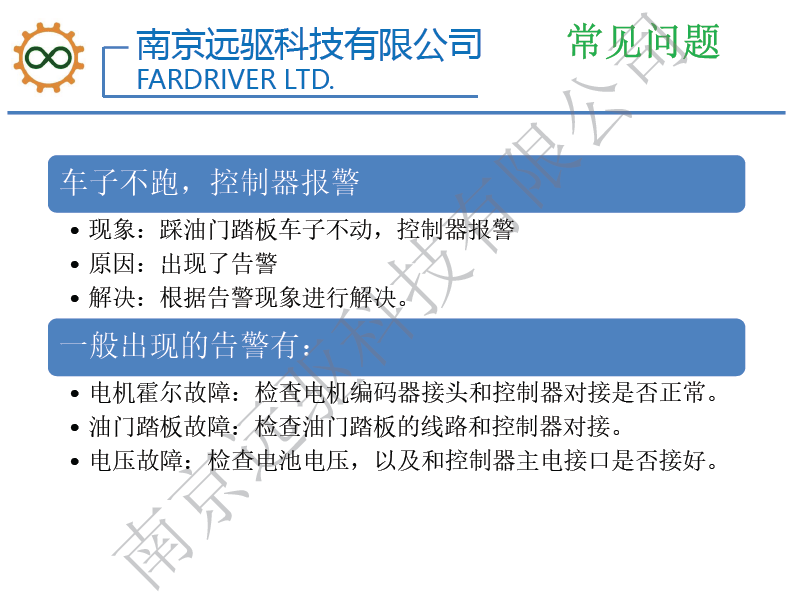

11. Общие вопросы

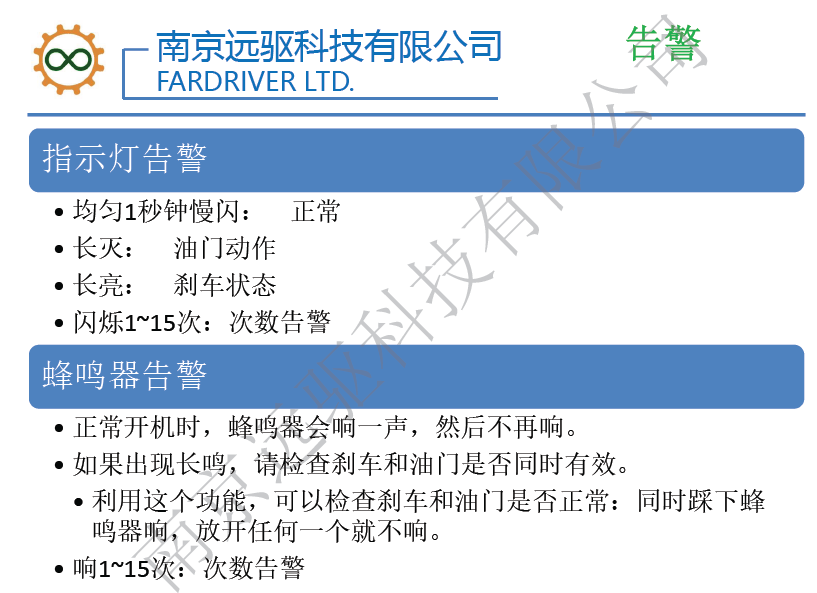

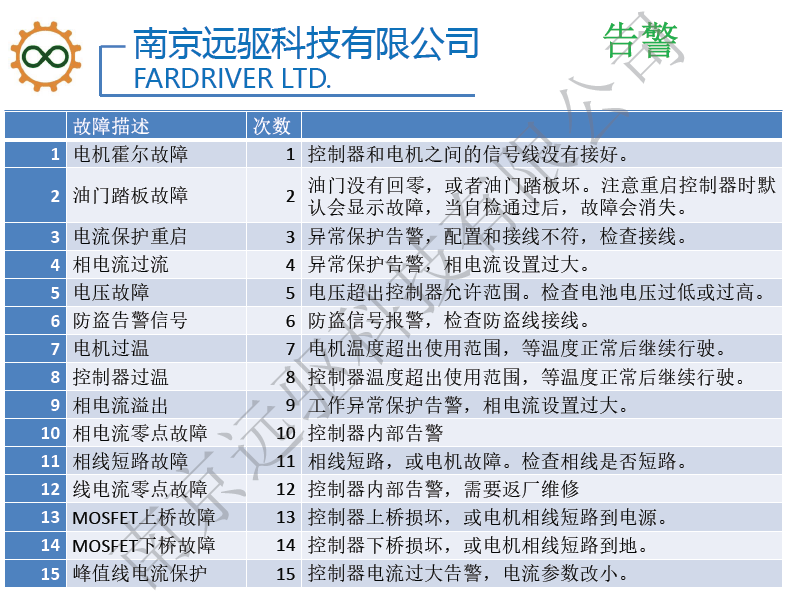

12. Информация о тревоге
Руководство по программному обеспечению программного обеспечения Synchrony Electrical Monitoring Permanent Magnet
1. Краткое введение
Программное обеспечение системы управления синхронным двигателем постоянного магнита представляет собой программное обеспечение для визуального интерфейса для мониторинга контроллера синхронного двигателя постоянного магнита.Рабочие параметры контроллера могут быть установлены для мониторинга рабочего состояния контроллера.
2. Используйте аппаратное обеспечение:
1) Один компьютер, операционная система:windows XP, win7
2) USB-TTLКонвертер.
3) контроллер.
3. Установка и запуск
1) Это программное обеспечение напрямую копируетmotorc.exeВы можете работать на своем компьютере.
2) ВоляUSB-TTLКонвертер пропускUSBПодключитесь к компьютеру.Не подключайте контроллер в это время.
3) бегатьmotorc.exe.
4) Если вы видите интерфейс следующим образом:
иллюстрироватьUSB-TTLКонвертер не установлен правильно, и программное обеспечение не может найти последовательный порт.Пожалуйста, выключите программное обеспечение и переустановите его сноваUSB-TTLДрайвер преобразователя.И попробуй снова бежатьmotorc.exe.
5) motorc.exeПопробуйте найти первый последовательный порт.
6) В настоящее время подключитеUSB-TTLПреобразователь в контроллер, если контроллер вызван, номер для приема всегда будет накапливаться.
4. Модификация интерфейса и параметров
4.1 вид:

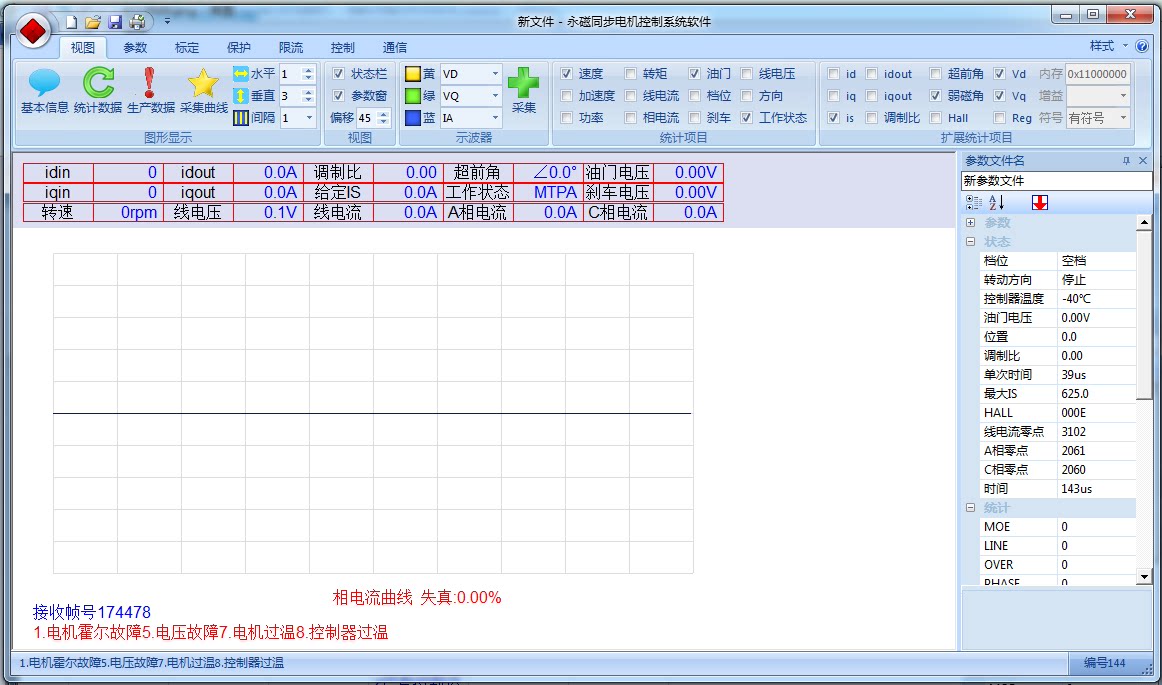

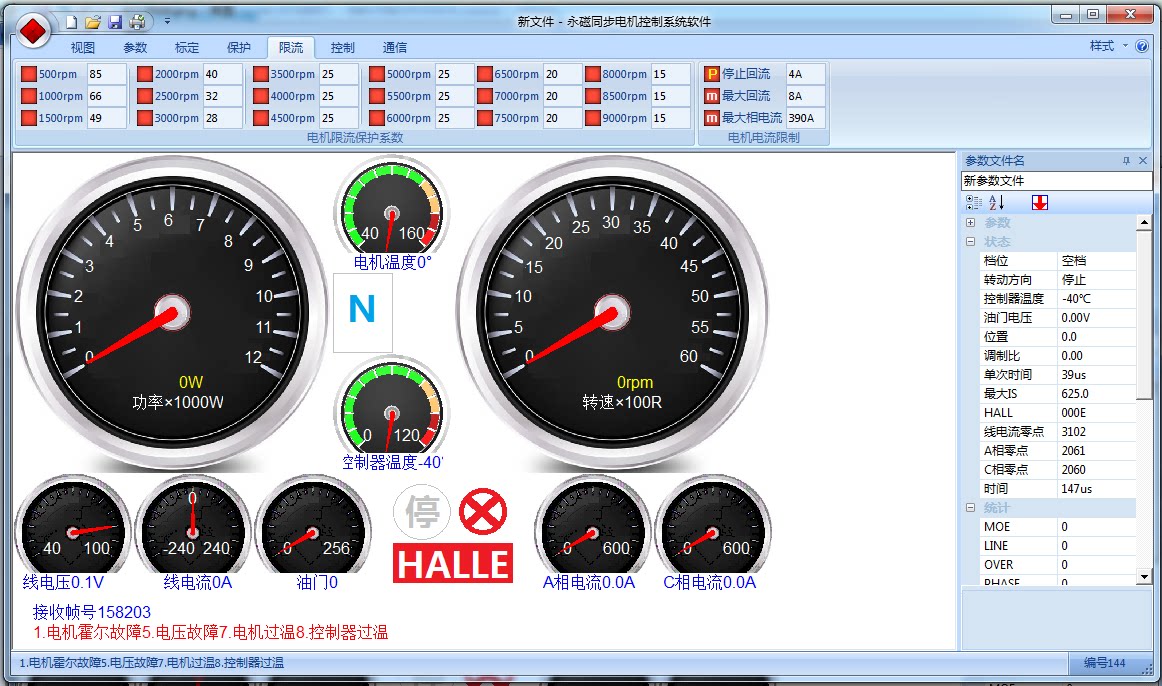

Дисплей просмотра информация, разделите4Отдельный интерфейс: базовая информация, статистика, производственные данные и кривые сбора.

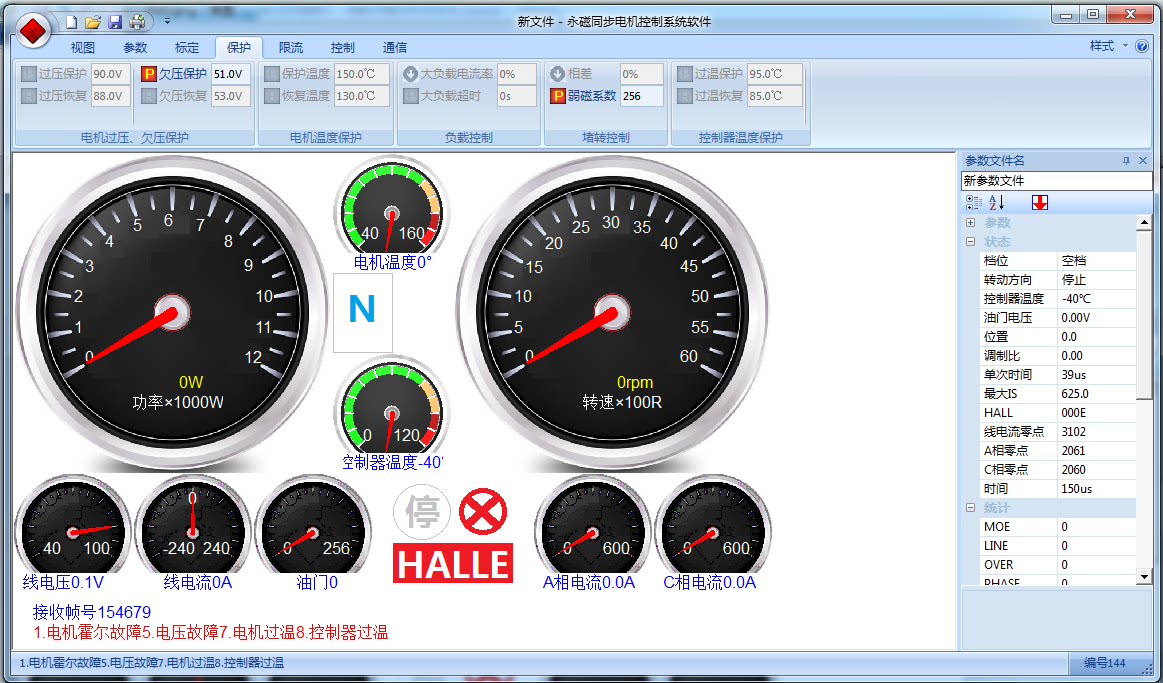

4.1.1 Основная информация: мощность отображения, скорость, температура двигателя, температура контроллера, напряжение провода, ток провода, дроссель,AФазовый ток,CФазовый ток, состояние передачи,HALLСтатус, рабочее состояние, состояние неисправности.
| имя | иллюстрировать |
1 | власть | Выходная мощность контроллера. |
2 | Скорость | Текущая скорость двигателя. |
3 | Моторная температура | Температура тока моторной катушки. |
4 | Температура контроллера | Температура внутри контроллера тока. |
5 | Проволочное напряжение | Током аккумуляторное напряжение. |
6 | Ток линии | Ток контроллера тока. |
7 | ускоритель | Дроссельная заслонка дается во время фактической работы. |
8 | Фазовый ток | Фактическое значение фазового тока. |
9 | C фазовый ток | Фактическое значение C фазового тока. |
10 | Состояние передачи | Текущее состояние передачи: D-Forward, R-Backward, DL низкая скорость вперед, n: пусто. |
11 | Статус зала | Обычно зеленый, сбой красный. |
12 | Рабочее состояние | Положительное вращение показывает зеленый положительный положитель, обратный красный реверс и прекратить отображение серого X. |
13 | Отказ | Показать Red X, а нормальное состояние показывает Green V. |
4.1.2 Статистика:
После того, как вы висели вперед или отступают, запустив статистику недавних параметров работы, которые используются для анализа текущих моторных и рабочих характеристик контроллера.(Внутреннее использование,Нет объяснения)
4.1.3 Производственные данные

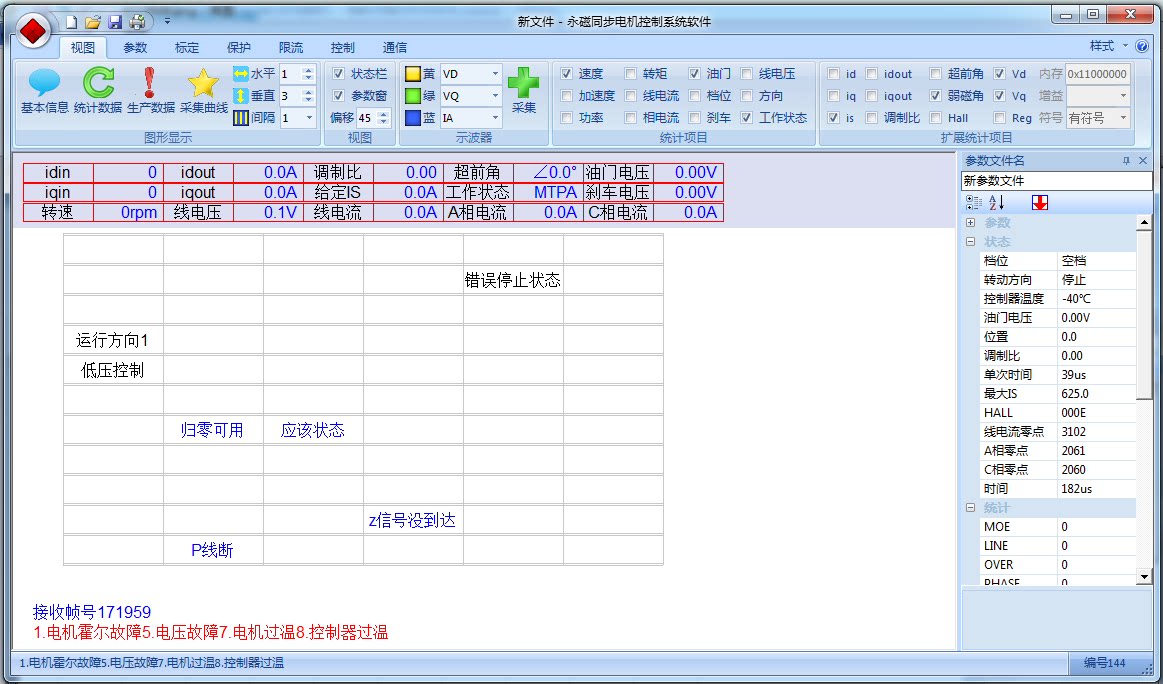

Перечислите некоторые состояния, работающие внутри контроллера, чтобы понять операционные характеристики контроллера.(Внутреннее использование, не объясняйте)

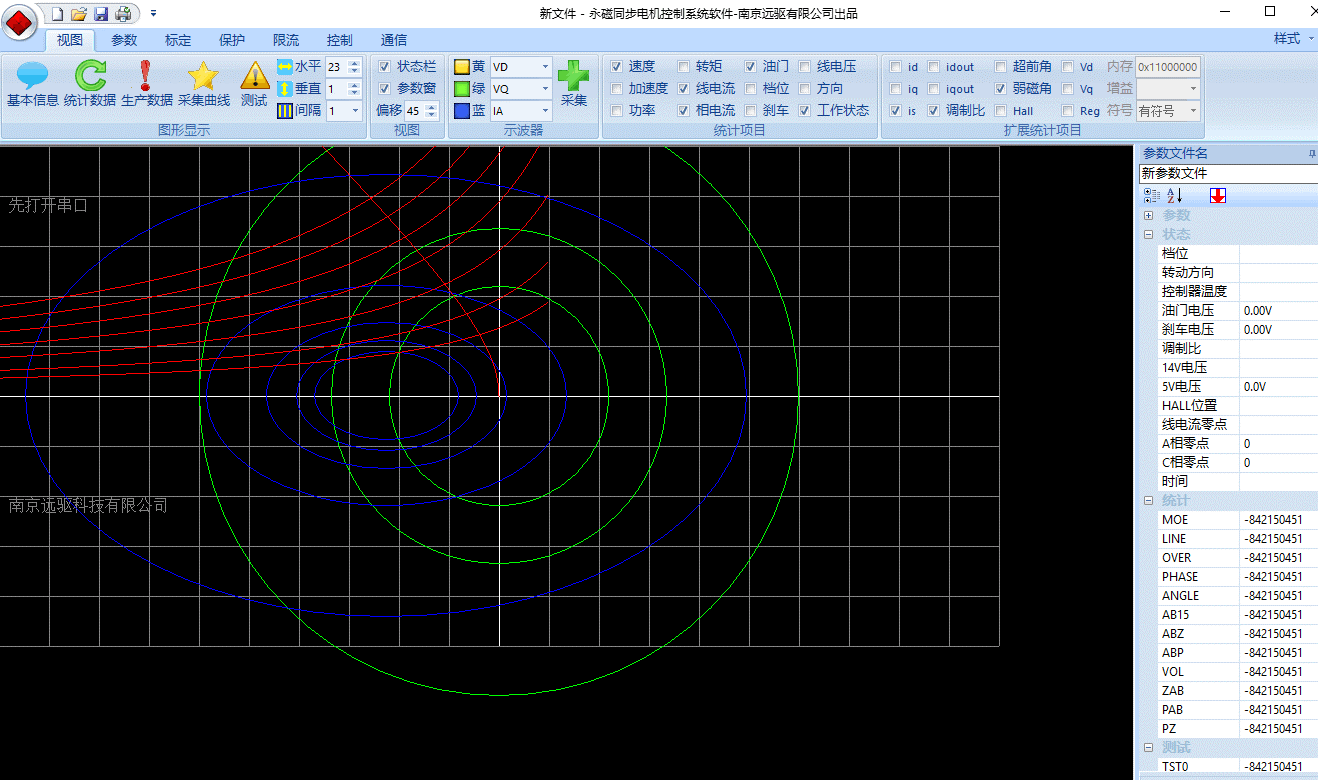

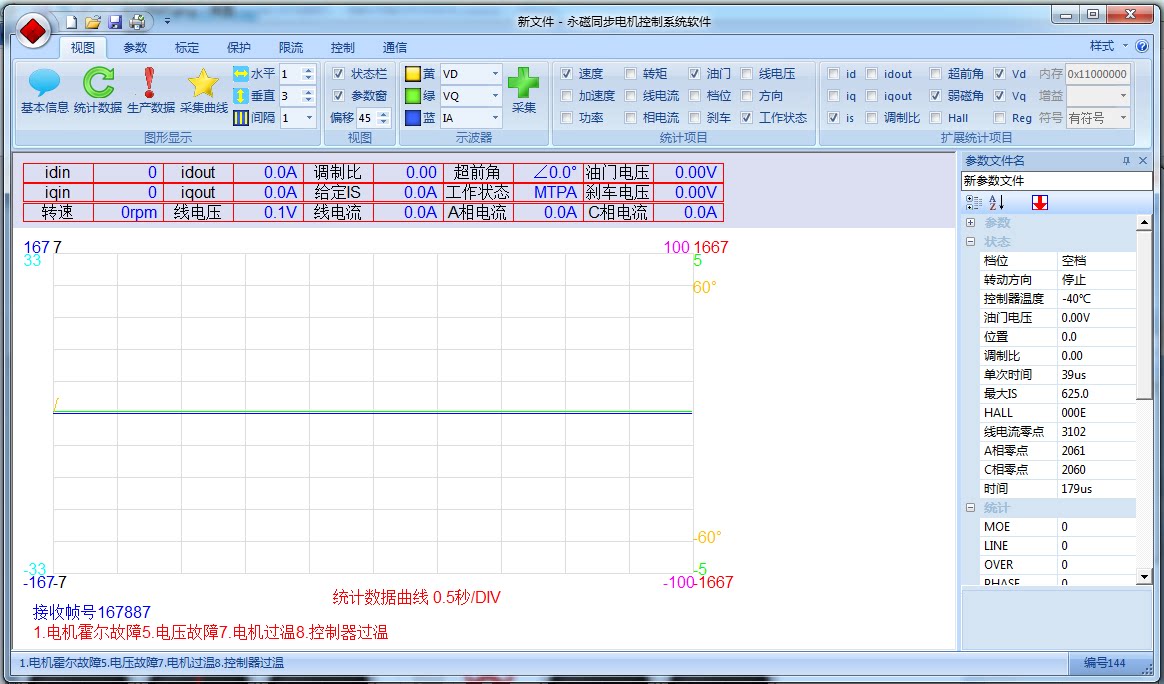

4.1.4 Соберите кривую
Внутренние параметры собираются через три цвета желтого, зеленого и синего цвета и отображаются в виде осциллографа.(Внутренние данные, не объясняйте)
4.2 Параметры

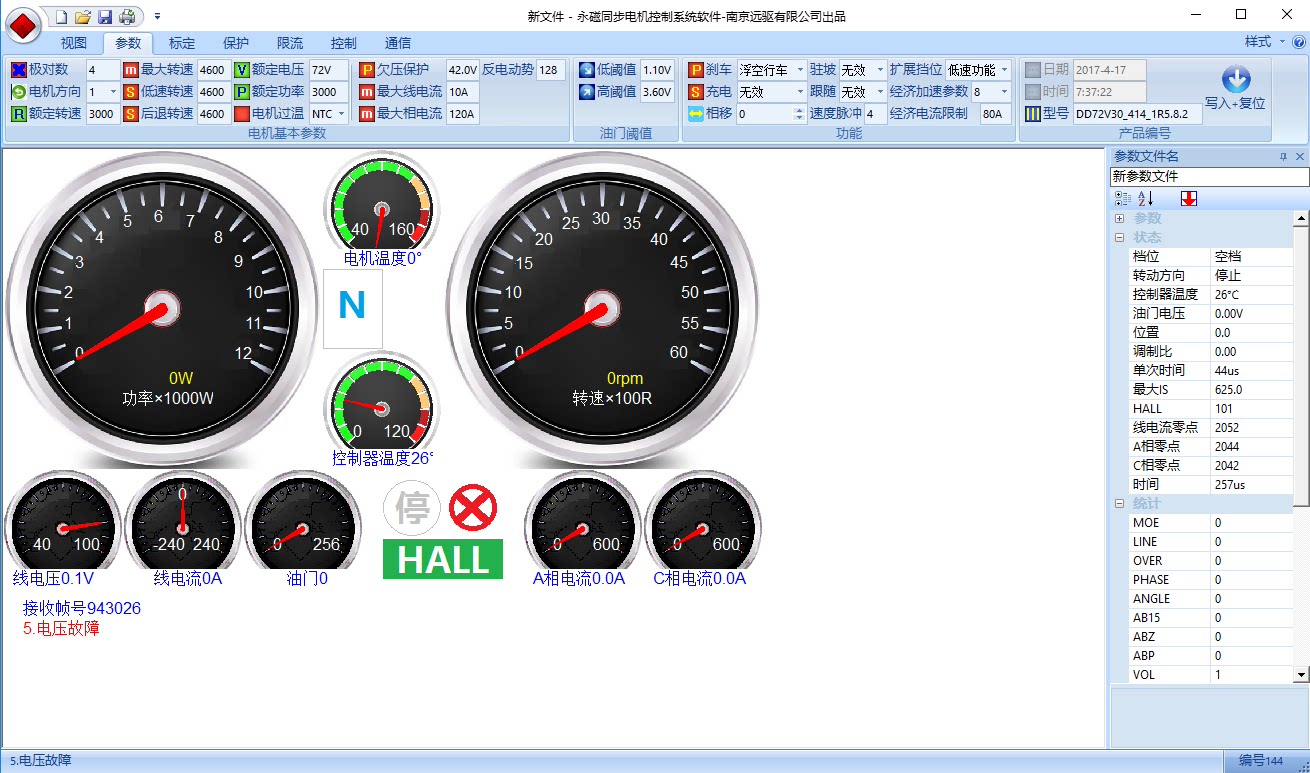

Вы можете изменить рабочие параметры двигателя на этом интерфейсе:
параметр | иллюстрировать |
Количество паров полюсов | Электрическая противоположность двигателя не может быть изменена. |
Моторное направление | При висящем вперед направление вращения двигателя.0: по часовой стрелке, 1 направление против часовой стрелки.Может быть изменен.После установки на электромобиле обнаружено, что прямая передача найдена. |
Номинальная скорость | Номинальная скорость двигателя, заводские параметры, клиент не может быть изменен. |
Максимальная скорость | Максимальная рабочая скорость двигателя устанавливается на максимальное значение, и клиент может изменить его, но его нельзя изменить. |
Низкая скорость скорости | Максимальная скорость при висящей на низкой скорости.Он не может превышать максимальное значение скорости. |
Обратная скорость | Максимальная скорость при скрытии отступления не может превышать максимальное значение скорости. |
Номинальное напряжение | Номинальное напряжение моторной работы, заводских параметров, клиент не может быть изменен. |
рейтинг власти | Номинальная мощность моторной работы, заводские параметры, клиент не может быть изменен. |
Моторная температура | Характеристики температурной сопротивления двигателя, заводские параметры не изменяются. |
Защита защита | Когда напряжение близко к этому значению, работа питания будет уменьшена, когда напряжение близко к этому значению.Может быть изменен в соответствии с характеристиками батареи пользователя |
Максимальный ток линии | Для заводских параметров клиенты не могут быть изменены |
Максимальный фазовый ток | Для заводских параметров клиенты не могут быть изменены. |
Столешница электродвигательная сила | Для заводских параметров клиенты не могут быть изменены. |
Низкий порог | Когда напряжение педали дроссельной заслонки ниже, чем это значение, считается, что дроссель равен 0.Значение должно быть больше, чем выходной выход на педали акселератора, когда нет ускорителя.Как правило, это значение составляет от 0,5 до 1,5 В, что составляет 0,2 ~ 0,4 В выходов с выходного напряжения, когда дроссельная заслонка не наступит.Например: когда ускоритель не наступит, выходное напряжение педали дроссельной заслонки, показанная мультиметром или программным обеспечением, отображаемым программным обеспечением, составляет 0,8 В, и мы можем установить порог на 1,1 В. |
Высокий порог | Когда напряжение педали дроссельной заслонки выше этого значения, дроссель является самым большим.Это значение настройки рекомендуется для измерения значения напряжения дроссельной заслонки при висящей N Gear.Поскольку вы вешаете N Gear, вы можете быть уверены, что вы можете наступить на ускоритель.Когда вы вступите, выход на напряжение педаль дроссельной заслонки-0,1 ~ 0,3 В может использоваться в качестве этого порога.Например, напряжение составляет 3,8 В, когда оно заполнено.Мы можем установить любое значение с высоким порогом 3,5 ~ 3,7 В.Чтобы предотвратить случайное отключение ускорения, порог установки должен быть ниже, чем напряжение -0,6 В ускорителя скорости, то есть заземляющий проволоку педали дроссельной заслонки, и сигнальная линия и шнур питания подключены.Если напряжение составляет 4,3 В, то 4,3-0,6 = 3,7 В.Итак, мы установили порог = 3,6 В.Таким образом, не только гарантирует, что дроссель может быть открыт для максимума, но также может гарантировать, что ускорение ускорителя и линии заземления может работать точно. |
тормоз | Тормозная линия плавающего воздуха и плавающая энергия от питания: если нога разрешено ездить, когда нога плавает, вождение не допускается при подключении источника питания или заземления, а вождение не разрешено.Если нога не разрешается ездить, когда нога плавает, мощность разрешена, когда мощность или земля разрешены, и выключено отключение питания. |
зарядка | (Резервная функция) |
Мигрировать | (Заводские параметры, клиенты не могут быть изменены) |
Карликовая | Вы можете отменить или эффективно: предотвратить скольжение автомобиля. |
следовать | (Заводские параметры, клиенты не могут быть изменены) |
Скорость пульса | Настройка импульса прибора в холле, по умолчанию 4. Если таблица скорости не является своевременной, вы можете рассмотреть вопрос о изменении этого параметра для регулировки инструкций, что действителен только для прибора зала. |
Расширенное снаряжение | (Функция по умолчанию по умолчанию) функция) |
Параметры экономического ускорения | (по умолчанию) |
Экономическое ограничение | (по умолчанию) |
Дата | В последний раз параметры изменяются. |
Модель | (Информация о модели продукта и версии) |
Напишите кнопку сброса | Сохраните изменяющиеся параметры в контроллере. |
4.3 Стандарт (внутренние параметры, не могут быть изменены)
4.4 Защита: (внутренние параметры не могут быть изменены)
Защита от напряжения: отсутствие защиты напряжения в рабочей точке защиты правильного напряжения, когда напряжение близка к этому значению, работа питания будет уменьшена.Может быть изменен в соответствии с характеристиками батареи пользователя.
4.5 Протекает (внутренние параметры, не изменяясь)
4.6 контроль:
Механизм
CANИнструкция:CANВыбор протокола прибора скорости связи.
Метод скоростного стола:HALLДва способа границы раздела прибора являются соответствующей скоростью количества импульсов, а другой - соответствующая скорость напряжения моделирования.
Параметры скоростной таблицы SIMS:60VСоответствующая скорость работает только тогда, когда аналоговый инструмент действителен.
Стандартный+Кнопка «Остановка»: Сохраните модифицированные параметры и сбросьте контроллер.
Кнопка SUBTLICATION: сбросить контроллер без написания каких -либо параметров.
Отмените кнопку последующего следующего: внутренняя отладка.
4.7 Общаться
Серийный порт: в настоящее время выбранный порт связи.
Скорость гончара:19200зафиксированный.Другие ставки гонча не могут быть переданы.
Переключение: открыть, выключите последовательный порт.Только когда вы откроете его, вы можете общаться с контроллером.
Обновление: рабочее программное обеспечение контроллера может быть обновлено в Интернете, чтобы удовлетворить конкретные потребности.
Метод обновления программного обеспечения:

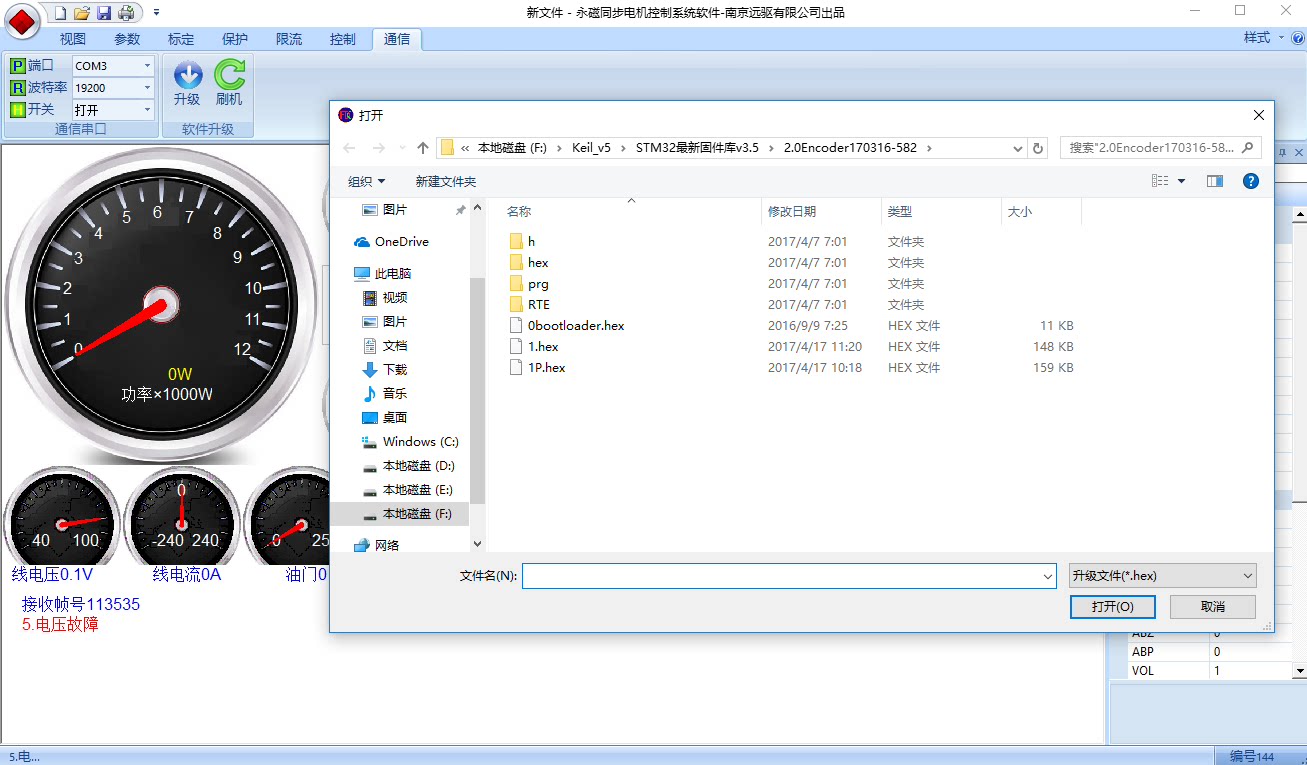

Шаг 1: Нажмите кнопку обновления, чтобы вспять диалоговое окно, выберите файл обновления, отобразите следующим образом:
Шаг 2: Откройте файл обновления, чтобы начать автоматическое обновление.Дисплей следующим образом:
Шаг 3: В ожидании обновления, после завершения, как показано на рисунке ниже:
Шаг 4, затем нажмите кнопку «Подтверждение» или «Отмена», чтобы запустить другие операции.
Обратите внимание, чтобы подтвердить, что это правильный файл обновления.,Мощность не может быть отключена на полпути, в противном случае она может привести к сбое обновления, и контроллер не может работать.
В настоящее время вам нужно переоценить: метод выглядит следующим образом:
1) Кнопка отменить на верхней машине, чтобы отменить обновление.
2) Начните шаг 1.Шаг 2.
3) Выключите контроллер, подождите несколько секунд, прежде чем начать звонить снова.Шаг 2 продолжается автоматически в это время.
4) Продолжить шаг 3, шаг 4.
Если обновление не удалось, повторите вышеуказанные действия.
Nanjing Yuanjiu Technology Co., Ltd. была создана в2008год10Месяц -это предприятие с высоким уровнем предприятия, специализирующееся на производстве электроники.Китайская штаб -квартира компании расположена в Нью -Йорке, США, и построена в зоне развития Nanjing Binjiang1Более 10 000 квадратных метров производственных баз имеют свой бизнес и центры исследований и разработок на железнодорожной станции Нанкин высокой скорости. Испытательная база горной, построена на живописной зоне озера Наншан в Нанкине.Кроме того, у компании есть офисы в Шаньдун, Хэбэй, Хенан, Цзянсу и Чжэцзян, а в Гуанчжоу созданы отделения внешней торговли.
Компания имеет свои собственные основные технологии для контроля постоянного синхронного моторного моторного моторного магнита, не -yingfei или британских полетов илиSTПлан, предоставленный компанией, поэтому наша компания обладает высокой эффективностью продукта, высокой надежностью, сильной автономной способностью, может оптимизировать соответствующий мотор и быстро решать потребности клиента.Контроллер компании может быть оснащен различными цифровыми или аналогичными кодерами и вращающимися трансформаторами.Патент на изобретение был получен3Предметы, новые практические патенты10Многие, национальное компьютерное программное обеспечение авторское право1Продукты компании проходят через ЕСCEСертификация и Соединенные ШтатыFCCИсследовать.
Компания состоит из докторской группы в Университете Цинхуа, а система с постоянным магнитом синхронного двигателя, разработанная Университетом Цинхуа, перечислена2На протяжении многих лет в новом внутреннем энергетическом поле7.5KWСледующие поставки с синхронным рынком на постоянном магните прибывают6Тысячи подходов.
