Келли контроллер синусоидал KLS7218GM 72V контроллер электромобиля Huayi Cool Car
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
KLS7218GM-это контроллер версий вне линии, подходящий для использования на скоростях ниже 72 В 80 км-90 км.Ток батареи 80A Фазовый ток 210A.
Kelly KLS-XM Series ProgrammableБесщеточная синусоидальная волнаКонтроллер КеллиИспользование передовых векторных алгоритмовСпециально разработанный для электрических мотоцикловНемой,Высокая эффективность,бегатьГладкий и простой в установкеиспользоватьизВекторный алгоритмКонтроллер, подходящий для электрических велосипедов, мотоциклов и электрических скутеров и т. Д. Эта серия контроллеров способна выводить высокий ток запуска и обеспечивать строгие пределы тока аккумулятора.Следовательно, он может не только работать в относительно небольших условиях аккумулятора, но и обеспечить хорошее ускорениеТратитьи способность восхождения.Контроллер Kelly принимает высокочастотный мощный дизайн MOSFET с эффективностью до 99%.Мощный и интеллектуальный микропроцессор обеспечивает комплексный и точный контроль для контроллера.Пользователи также могут подключать компьютеры и контроллеры через предоставленные нами подключаемые кабелиИли общаться с мобильными устройствами через устройства BluetoothНастройте контроллер самостоятельно, загрузится тесты и может быстро получить диагностическую информацию.
основные навыки:
(1)Мониторинг напряжения батареи в реальном времени.Если напряжение батареи слишком высокое или слишком низкое, оно перестанет работать.
(2)Встроенное зондирование тока и защита от перегрузки.
(3Контроллер поставляется с измерением температуры и защитой.При низких и высоких температурах будут выполнены токовые сокращения для защиты контроллера и батареи.Если температура контроллера выше 90 ℃, ток резко упадет, а выход автоматически будет автоматически отключен, когда он достигнет 100 ℃.При низких температурах ток обычно начинает падать при 0 ° C.
(4)Во время выработки электроэнергии напряжение всегда будет в состоянии контроллера.Если напряжение будет обнаружено слишком высоким, контроллер немедленно сократит ток до тех пор, пока выработка электроэнергии не будет остановлена.
(6) Можно настроить максимальную скорость обращения.

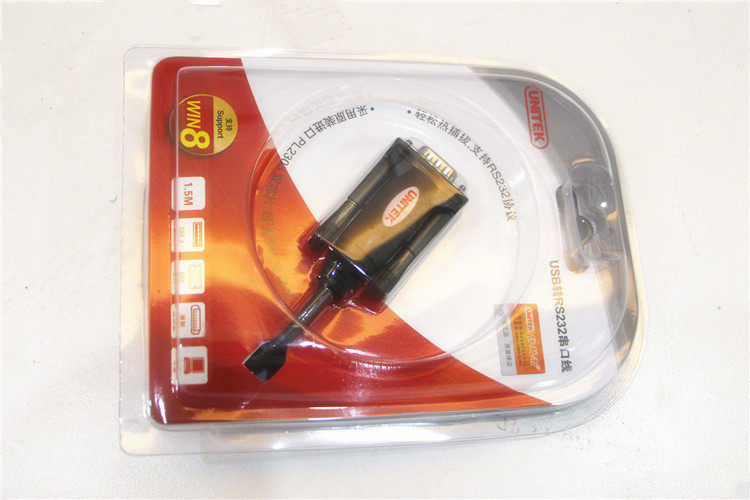

(7) можно пройтиУстройства Bluetooth общаются с мобильными устройствами илиПодключите последовательный порт компьютера для настройки контроллераПараметр контроллера, программное обеспечение может быть обновлено.Программа конфигурации контроллера может работать на всех версиях Windows.
(8) Предоставьте внешние тревоги, чтобы повысить производительность безопасности автомобиля.
(9) Можно настроить переключатель Boost.Как только переключатель включен, контроллер выводит максимальный ток, который он может достичь.
(10) Улучшенная функция тормоза выработки электроэнергии.Оригинальная технология ABS тормоза делает ваши тормоза более мощными и стабильными.
(11)триВход датчика положения фазового зала, открытый вывод коллектора, контроллер обеспечивает резистор подтягивания.
(12) Обеспечивает трехступенчатую передачи.
характеристика:
(1)Предназначен для электрических мотоциклов и электрических скутеров, он тихий и быстр.
(2) Мощный и интеллектуальный микропроцессор.
(3) Модуляция высокоскоростной синхронной выпрямительной модуляции с низким уровнем потери.
(4) строгий предел тока и управление крутящим моментом.
(5)Ограничьте функцию тока аккумулятора, не запускает защиту тока аккумулятора и продлевает срок службы батареи.
(6)Большой ток запуска может достигать более быстрой скорости запуска.
(7) антиэлектромагнитные помехи и сильная вибрационная стойкость.
(8) Огни индикатора неисправности и зуммеры указывают на различные недостатки, что облегчает обнаружение и обслуживание пользователей.
(9) с функцией электронной коммутации.
(10) Функция защиты аккумулятора: Когда напряжение аккумулятора низкое, будет быстро выпущена тревога и ослаблен. Когда он будет слишком низким, выход будет остановлен, чтобы защитить батарею..
(11) Красиво и может быстро рассеять теплои простой для установки контроллер.
(12) Он обладает тематической защитой: когда температура слишком высока или слишком низкая, ток будет автоматически ослаблен, чтобы защитить контроллер и батарею.
(13) поддерживает любое количество бесщеточных двигателей(Датчики включают в себя трехфазный зал, линейный зал и Resolver).
(14) тормозный переключатель используется для управления регенеративным торможением ввода.
(15) Высокая защита педали: когда ключ включен, будет обнаружен сигнал педали, и если будет действительный сигнал, он не будет выходить..
(16) Ток двойной: малый ток аккумулятора может получить более крупный выходной ток двигателя.

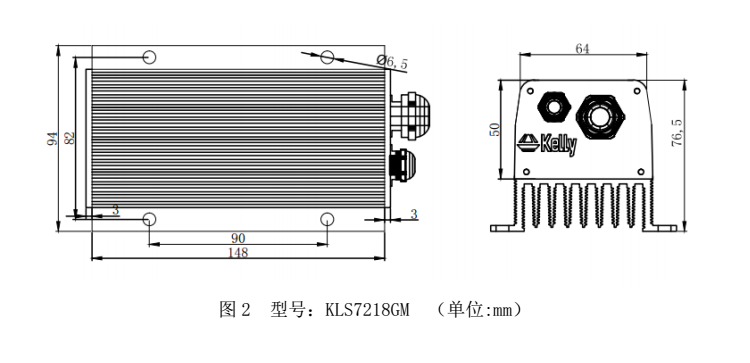

Установить контроллер:
Ориентация установки контроллера может быть произвольной, но контроллер должен быть чистым и сухим.Если нельзя найти место чистого установки, следует добавить крышку, чтобы предотвратить его пропитку водой и другой грязью.
Чтобы обеспечить полную выходную мощность, контроллер должен быть прикреплен к чистой и плоской металлической поверхности, используя четыре винта, чтобы сделать нижнюю часть контроллера в тесном контакте с фиксированной металлической пластиной. Рекомендуется заполнить термически проводящую смазку, чтобы полностью рассеять тепло.
Примечание: вне контроля: В некоторых случаях транспортное средство может быть вышло из -под контроля, поэтому транспортное средство должно быть поднято, чтобы покинуть землю перед эксплуатацией цепи управления электромобилем. Внимание к высоким текущим: Аккумуляторы электромобилей могут поставлять очень высокий ток, поэтому обязательно отключите цепь аккумулятора перед установкой цепи управления электромобилем.Принесите изоляционные инструменты для предотвращения коротких замыканий. |

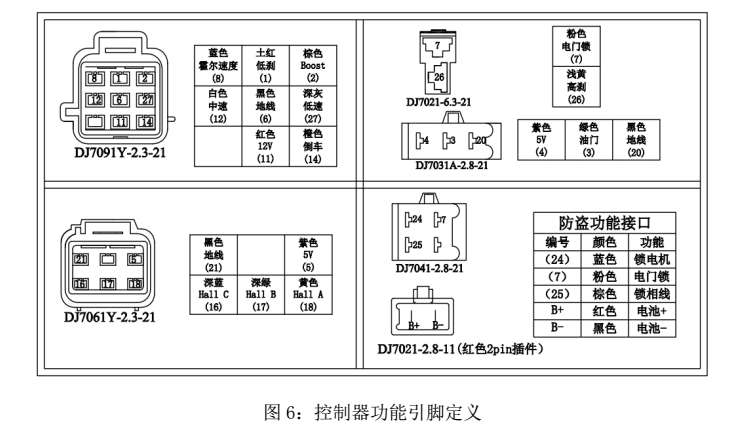

Инструкции по подключению:
Створот 1: Тормозный провод низкого уровня, заземляющий провод действителен.
PIN 2: Boost Switch, подключите к 5 Вили12VДействительно, контроллер полностью работает после включения
PIN 3: Raiser(Передача)Сигнал
Пестонал 4: 5 В сигнал,Ускоритель (ручка поворота)Источник питания
Пестонал 5: 5 В сигнал, источник питания моторного зала
PIN 6: земля
Петна 7: электрический замок двери, переключатель управления питаниемИли подключить будильник и порт блокировки двери
Стежень 8: Линия скоростного сигнала, подключитеТип пульса (Обнаружение сигнала зала)инструмент
PIN 11: 12Vвыводисточник питания(Доступно только для источника питания из порта контроллера)
Пылки 12: Средний скоростный переключатель, подключенный к 12 В действителен.
Пестонал 16: Сигнал зала c
PIN 17: Сигнал зала B
PIN 18: Зал сигнал A
PIN 21: земля, зал сигнал.
Свод 24: Заблокируйте проволоку двигателя и заблокируйте двигатель после получения сигнала низкого уровня, заданного сигналом тревоги.
PIN 25:замокФазовый проволоки, подключенная к фазовой проводе двигателя, Моторное состояние определяется через фазовую линию
Пычалка 26: тормозный переключатель высокого уровня, подключенный к 12V, действителен.
Пылки 27: Низкоскоростный переключатель передачи, подключенный к 12 В, действителен.
B+: положительный полюс аккумулятора,дляАккумулятор положительный электрод с аварийной сигнализацией (красный плагин)
B-: Отрицательный электрод, отрицательный аккумулятор,дляОтрицательный электрод батареи аварийного сигнала (красный плагин)

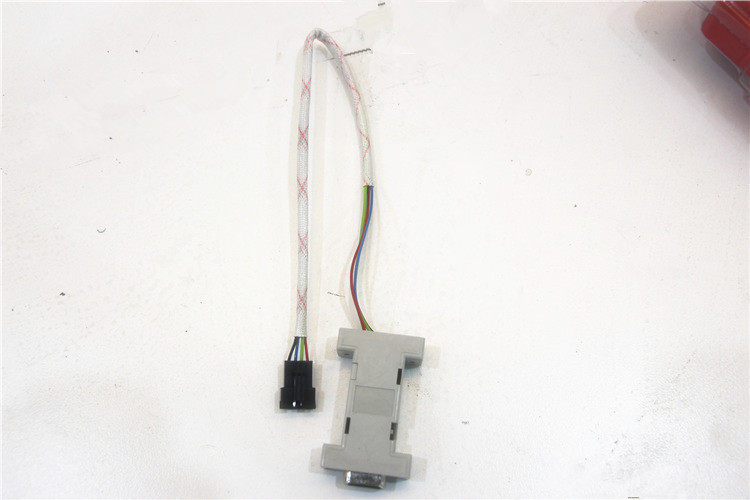

Примечание: среди нихЧерный плагин 4pin - это линия отладки контроллера.
Примечание: 1.Перед включением включения транспортное средство должно быть поднято так, чтобы приводные колеса были удалены с земли. 2.Во время питания не стоять впереди и за транспортным средством. 3.Перед подключением кабеля аккумулятора убедитесь, что выключатель питания и основной контактор находятся в положении вне круга. 4. Перед запуском убедитесь, что обратный переключатель находится в прямом или обратном положении. 5.Используйте инструменты изоляции. |
