Плеропалиновая ткань водонепроницаем
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Национальный стандарт, 400 г, 100 квадратных рулонов, вес 82 кг.
- Национальный стандарт 500 г, 100 квадратных рулонов/вес 92 кг.
- Национальный стандарт цена 500 грамм за метр, бесплатный резиновый порошок
- Национальный стандарт 300 г, 100 квадратных рулонов/вес 62 кг.
- Национальный стандарт цена 300 грамм за метр, бесплатный резиновый порошок
- Национальный стандарт цена 400 грамм за метр, бесплатный резиновый порошок
| Цвет: | Национальный стандарт цена 300 грамм за метр, бесплатный резиновый порошок, Национальный стандарт цена 400 грамм за метр, бесплатный резиновый порошок, Национальный стандарт цена 500 грамм за метр, бесплатный резиновый порошок, Национальный стандарт 300 г, 100 квадратных рулонов/вес 62 кг., Национальный стандарт, 400 г, 100 квадратных рулонов, вес 82 кг., Национальный стандарт 500 г, 100 квадратных рулонов/вес 92 кг., Стандарт предприятия: 300 грамм, 100 квадратных метров в рулоне/42 фунта., Стандарт предприятия: 400 г, 100 квадратных метров в рулоне, вес 52 кг. |
Зеленая ткань выпускается по умолчанию.
По вопросам больших количеств обращайтесь по телефону: 18762281514.
Полиэтилен-полипропиленовая композитная водонепроницаемая мембрана — новый водонепроницаемый материал, изобретенный китайцами. Его появление вызвало огромные изменения в мире водонепроницаемых материалов.
Полиэтилен-полипропиленовая многослойная полимерная композитная водонепроницаемая мембрана основана на всесторонних исследованиях существующей гидроизоляции.
Продукты, препятствующие просачиванию, разработаны на основе новых требований современных гидроизоляционных проектов в моей стране к водонепроницаемым и противопротекающим материалам.Этот продукт представляет собой новый тип водонепроницаемого материала, изготовленный из многослойных полимерных синтетических листовых материалов и композитной обработки с использованием новых технологий и новых процессов.
В стоимость не входит фрахт, потому что для этой вещи невозможно установить фрахт. Надеюсь, вы понимаете. Спасибо: Цена перевозки: Экспресс-доставка в Цзянсу, Чжэцзян и Шанхай составляет один юань за килограмм без первого веса. 5 юаней. Все остальные места будут доставлены логистикой, и плата за логистику будет оплачена.
Ширина 1,15 метра, рулон 100 квадратных метров.3,5 юаня за квадратный метр

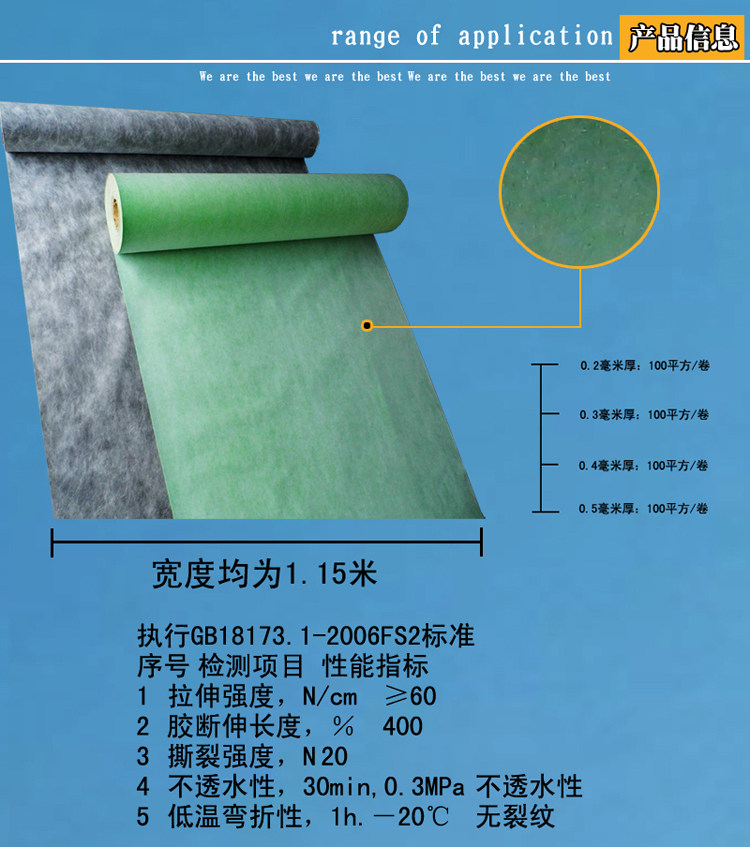

| Технические характеристики | 250G 300G 400G 500G | Водный промежуток | 0.3Mpa 30min |
| Расширение переломов | 60 градусов больше, чем 24 см (%) | Материал | Полиэтилен |
| Место происхождения | Шаньдун | оценка | отличный |
| Прочность на изгиб | / | Прочность на сжатие | / |
| Предел прочности | N/cm≥60 | бренд | |
| Прочность на разрыв | N≥20 | Основной | Бумажная трубка |
| форма | Слой | форма | Катушка |
| Категория водных продуктов | Полимерный плило -пакет -кошелек |
СобиратьПротив этилена и полиэфирные водонепроницаемые катушки (в дальнейшем, называемая полимерными водонепроницаемыми катушками), обычно известны как водонепроницаемые ткани. Они основаны на существующих водонепроницаемых и анти -проъективных катушках. Новые требования осмотических материалов используют новые технологии для введения новых продуктов. , многообещающий и хорошо оборудованный водонепроницаемым материалом для внедрения передового производства оборудования.Это новое поколение водонепроницаемых катушек после войлока асфальтового масла, резиновых катушек, модифицированных асфальтовых катушек и высоких молекулярных листов.
1. Особенности продукта:Корень корня - это пункция и старение, а срок службы длинный (крыша может быть 25 лет, а подземная может быть 50 лет).
(1) Характеристики структуры продукта

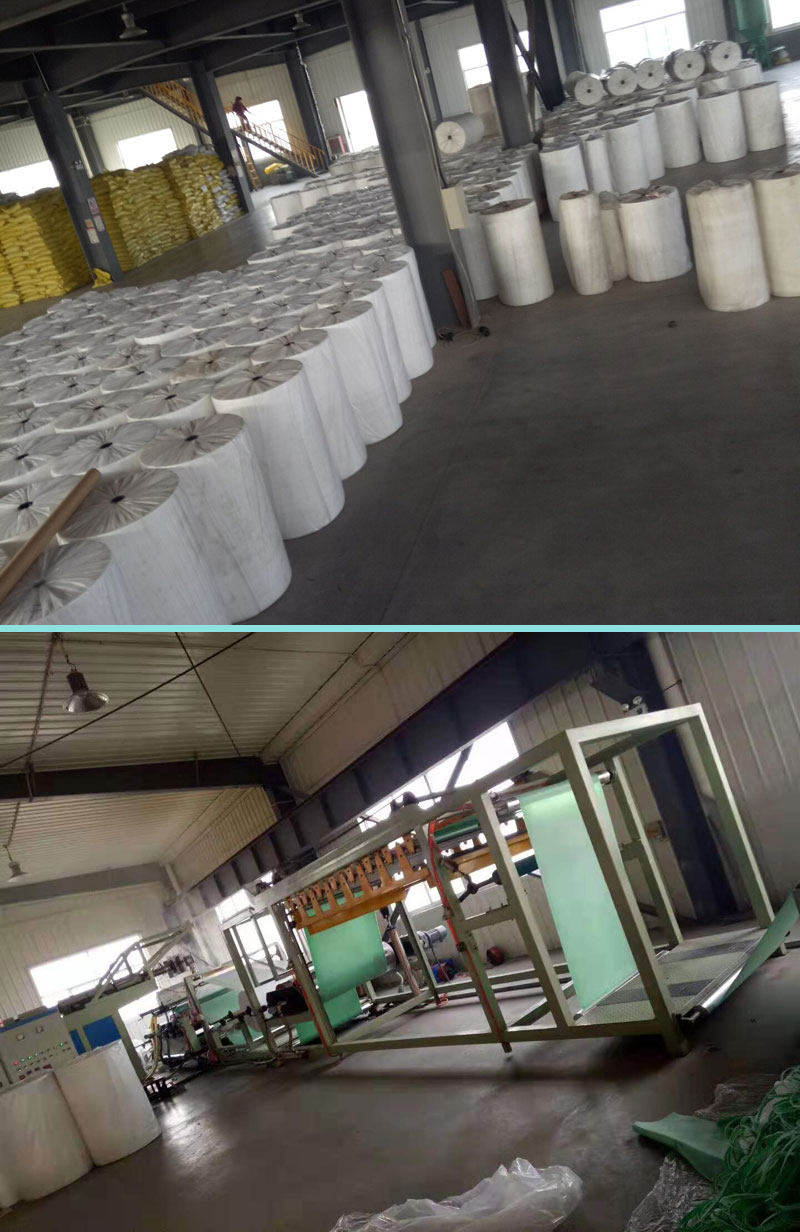

Полимерная водонепроницаемая мембрана имеет структуру с армированной поверхностью, которая представляет собой новый тип водонепроницаемой мембраны, изготовленной из полиэтиленовой смолы высокой плотности с антивозрастными агентами, стабилизаторами, усилителями адгезии и т. д. и высокопрочного нового нетканого материала из полипропиленовой нити, полученного методом прямого прессования из расплава.Он обладает превосходными водонепроницаемыми характеристиками, химической стойкостью, атмосферостойкостью и механической прочностью.
(2) Эксплуатационные характеристики продукта

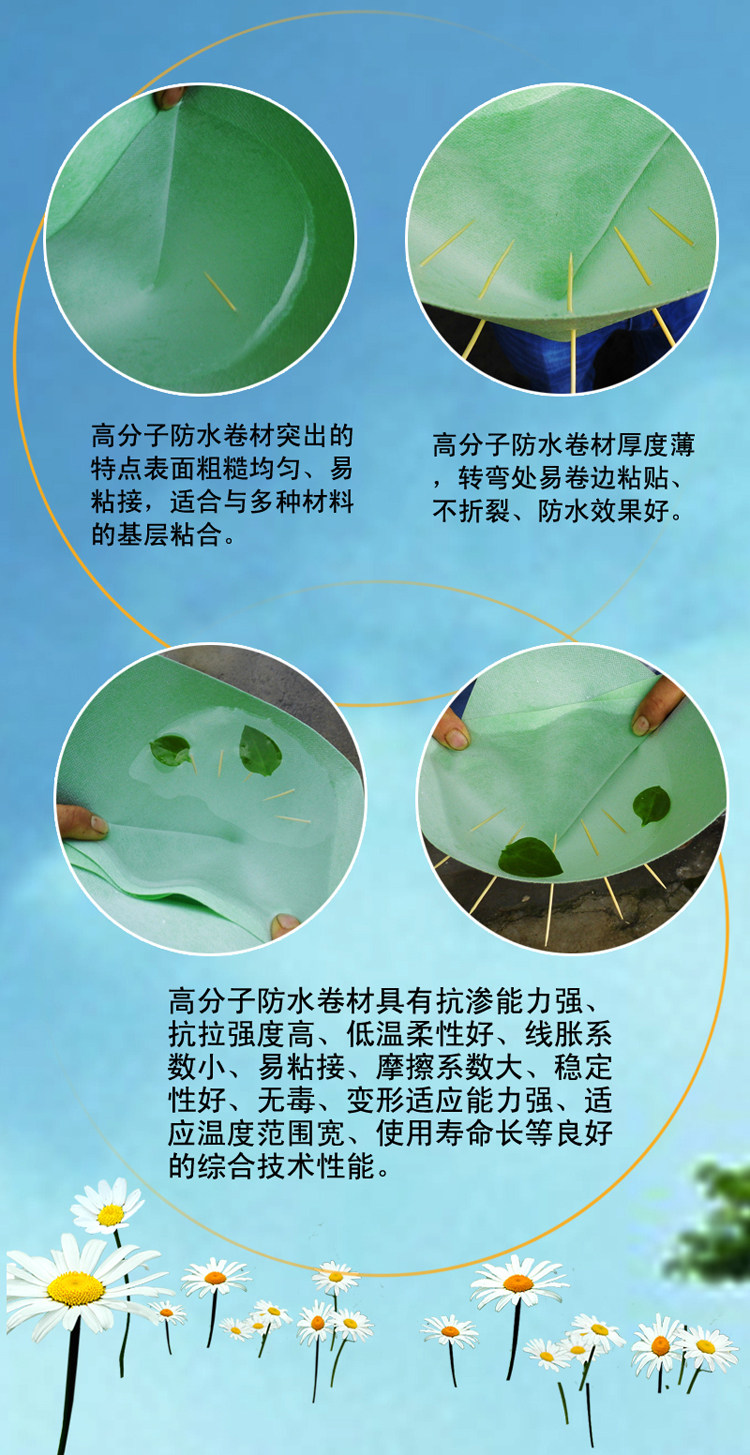

Полимерная гидроизоляционная мембрана обладает высокой непроницаемостью, высокой прочностью на разрыв, хорошей гибкостью при низких температурах, небольшим коэффициентом линейного расширения и легкостью склеивания.
(3) Характеристики использования продукта
Выдающимися характеристиками полимерной водонепроницаемой мембраны являются шероховатая и однородная поверхность, легкость приклеивания и пригодность для приклеивания к основному слою различных материалов.Его можно напрямую склеивать с цементными материалами в процессе затвердевания и наклеивать полимерной водонепроницаемой мембраной, когда базовый слой влажный.Толщина полимерной гидроизоляционной мембраны небольшая, ее легко скатывать и приклеивать по углам, она не рвется и обладает хорошим гидроизоляционным эффектом, которого нет у других водонепроницаемых и противопротекающих материалов.Полимерная водонепроницаемая мембрана обладает надежной устойчивостью при использовании в цементных конструкциях.
2. Область применения продукта
Полимерные гидроизоляционные мембраны широко используются.Он подходит не только для кровельной и подземной гидроизоляции, защиты от просачивания и влагоизоляции различных промышленных и гражданских зданий I-IV уровней, но также подходит для гидроизоляции проектов в металлургии, химической промышленности, охране окружающей среды, горнодобывающей и других отраслях промышленности.
3. Ключевые моменты проектирования и строительства
(1) Гидроизоляция крыши
Полимерные гидроизоляционные мембраны используются в проектах гидроизоляции кровли при различных методах строительства. При использовании в проектах гидроизоляции кровли особое внимание необходимо уделять прочности сцепления и площади сцепления между мембраной и выравнивающим слоем. Это залог обеспечения гидроизоляционного эффекта и срока службы. При приклеивании полимерных гидроизоляционных мембран не должно быть визуальных впалостей, а площадь приклеивания должна быть на 85% больше.
(2) Подземная гидроизоляция
Когда полимерные гидроизоляционные мембраны используются в проектах подземной гидроизоляции, полимерные гидроизоляционные мембраны обычно следует размещать на стороне, подверженной давлению воды. Базовая структура делится на тип внешней защиты и тип внутренней защиты.В процессе строительства следует избегать повреждения полимерной гидроизоляционной мембраны электросваркой, машинами и т.п.
(3) Защита от просачивания и влаги
Когда полимерная гидроизоляционная мембрана используется для защиты от просачивания и влаги в помещении, необходимо убедиться, что клей мембраны полностью затвердел, прежде чем приступать к отделке поверхности.Применяется для защиты от протечек в ванных комнатах, на кухнях и т.п.Швы полимерных гидроизоляционных мембран склеиваются полиуретановым клеем.
(4) Способ украшения
При декорировании поверхности полимерной водонепроницаемой мембраны поверхностный материал необходимо наклеивать после полного затвердевания клея, чтобы предотвратить отслаивание мембраны.Цементный клей следует нанести на мембрану перед приклеиванием поверхностного материала.Прежде чем наклеивать поверхностный слой, дождитесь полного затвердевания.
4. Выбор клея-клея
В полимерной водонепроницаемой мембране используется цементный клей (далее - цементный клей), изготовленный из цемента со специальным полипропиленовым порошком и без клея, который наклеивается на всю поверхность основного слоя.
5. Метод шва
Ширина перекрытия шва полимерной водонепроницаемой мембраны: длинный боковой шов — 100 мм, короткий боковой шов — 120 мм.Применяется метод защитной ленты, ширина защитной ленты составляет 100 мм.Подземные гидроизоляционные швы могут быть внахлест, проклеены полиуретановым клеем или внахлест и заделаны.
6. Способ изготовления полимерной гидроизоляционной мембраны
(1) Подготовка к строительству
Строительная бригада из 7 человек: 1 человек по очистке основания, 3 человека по изготовлению и транспортировке клея, 2 человека по укладке мембраны и 1 человек по сложным деталям.
(2) Порядок проведения строительных работ

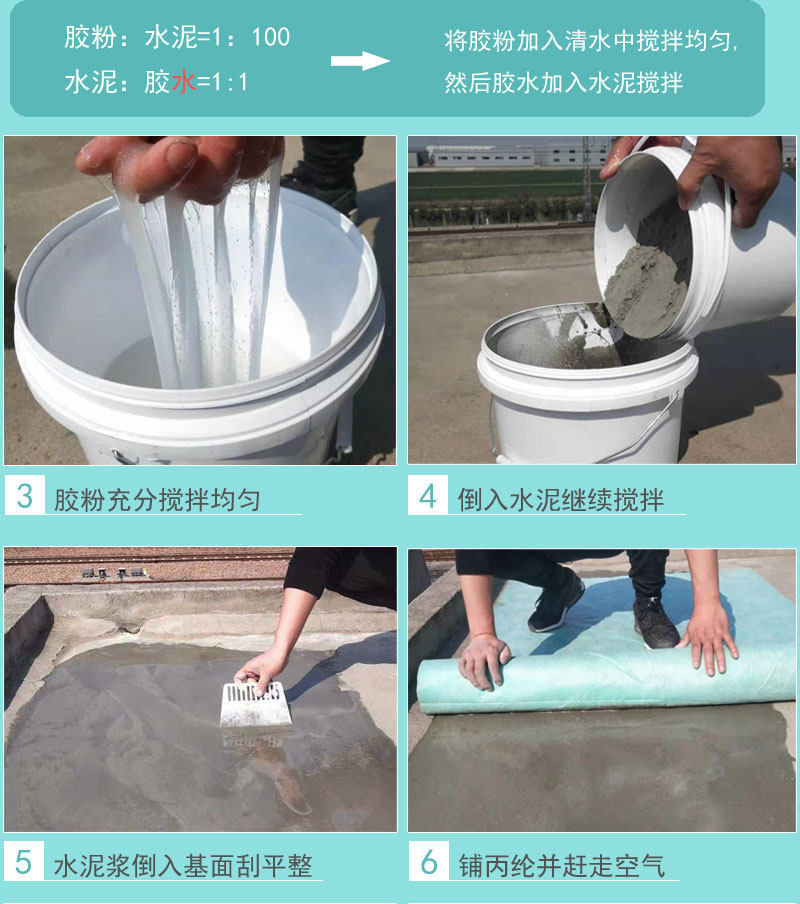

Приемка основного слоя (выравнивающего слоя) - Очистка основного слоя (выравнивающего слоя) - Приготовление клеевого клея - Обработка сложных деталей - Укладка полимерной гидроизоляционной мембраны - Проверка качества строительства полимерной гидроизоляционной мембраны - Возведение защитного слоя - Приемка.
(3) Приготовьте клейкий клей по мере необходимости.
(4) Конструкция полимерной водонепроницаемой мембраны
Перед началом строительства полимерной гидроизоляционной мембраны строительство водонепроницаемого слоя может быть выполнено после того, как выравнивающий слой был проверен и принят, а содержание влаги составляет от 30% до 50%.
1. Сложная обработка деталей
Перед устройством гидроизоляционного слоя следует выполнить дополнительные слои в сложных местах (выступы крыши, дождеприемники, желоба, подземная гидроизоляция внутренних и внешних углов, стеновые трубы и т.п.) согласно требованиям чертежа. Дополнительные слои в сложных местах следует крепить полимерными гидроизоляционными мембранами, цементным клеем или полиуретановым клеем.
2. Полимерное водонепроницаемое мембранное покрытие.
При укладке полимерной гидроизоляционной мембраны.Сначала предварительно уложите полимерную гидроизоляционную мембрану длиной от 3 до 12 метров (2-3 метра для подземных проектов) в зоне мощения, а затем закрепите ее посередине. Прикатайте один конец мембраны к фиксированному месту и приклейте. После того, как этот конец приклеен, сверните другой конец предварительно установленной мембраны обратно в приклеенное положение и продолжайте укладку, пока вся деталь не будет завершена.

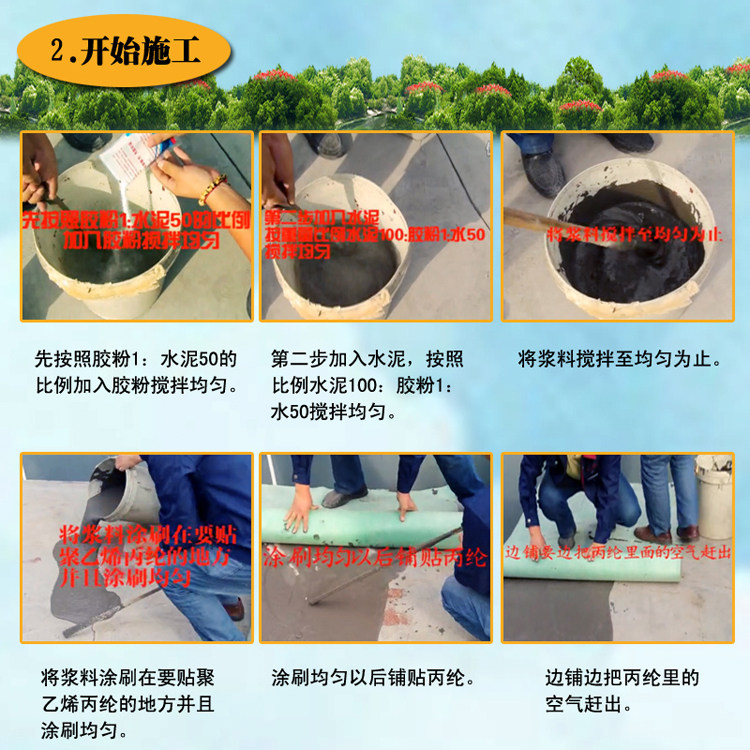

Метод укладки: с помощью кисти нанесите цементный клей на базовый слой (выравнивающий слой) и соответствующую поверхность мембраны до толщины около 1,0 мм, а затем приклейте мембрану. В то же время используйте скребок на верхней поверхности мембраны, чтобы удалить и уплотнить поверхность склеивания, а также удалить излишки клея.
Вертикальную полимерную гидроизоляционную мембрану необходимо наклеить продольно, выровнять сверху вниз, а сверху вниз вытянуть и уплотнить. Базовый слой и мембрану необходимо приклеить одновременно, толщиной около 1,0 мм.
3. Совместное строительство
Базовый слой склеиваемых деталей должен быть чистым и сухим.При использовании цементного клея для соединения кровли с целью гидроизоляции стыки и мембрану можно склеивать одновременно. Обе склеиваемые поверхности склеиваются одновременно. Стыки полностью проклеены. Толщина клеевого слоя 1,0-1,6мм. После уплотнения швов на кромку швов нанести слой цементного клея толщиной 0,8-1,0 мм. Ширина покрытия простирается на 30 мм от края шва в обе стороны. Соединения не должны быть обнажены, сморщены, деформированы или подняты.При использовании полиуретанового клея для швов это следует делать после застывания клеящего состава. Конкретный метод работы: переверните верхнюю мембрану и нанесите клей на нижнюю мембрану. Клей следует наносить непрерывно и равномерно, толщиной около 1,0 мм. После нанесения клея его следует уплотнить.При подъеме следует избегать отслаивания полимерной водонепроницаемой мембраны от основного слоя.
При соединении швов с помощью защитных полос для подземной гидроизоляции после уплотнения швов цементного клея не наносите цементный клей на края швов. С перелившимся цементным клеем бороться не нужно. Вместо этого, после затвердевания цементного клея, цемент на поверхности швов удаляется, а полиуретановый клей наносится одновременно на швы и закрывающие планки для приклеивания закрывающих планок.
4. Устройство пароизоляции кровли
До устройства пароизоляционного слоя требования к базовому слою и условиям строительства отличаются от требований до устройства гидроизоляционного слоя.Обработка сложных деталей аналогична обработке сложных частей гидроизоляционного слоя кровли.(5) Строительство защитного слоя

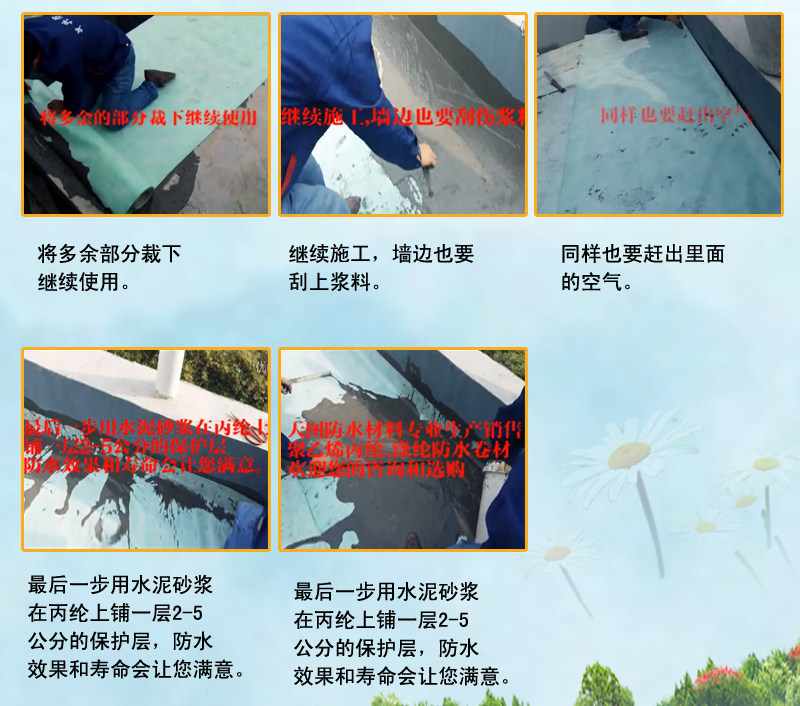

Когда полимерная гидроизоляционная мембрана подвергается воздействию, во избежание случайного повреждения и ультрафиолетового излучения необходимо добавить защитный слой, чтобы продлить срок службы полимерной гидроизоляционной мембраны.Основными методами защиты являются цементные материалы. Для надземных крыш и постоянных зданий используйте цементный раствор 1:25 толщиной 20 мм. На неверхние крыши и непостоянные здания нанесите два слоя цементного клея толщиной около 1,0 мм.
Перед устройством защитного слоя гидроизоляционный слой должен быть проверен и принят: поверхность гидроизоляционного слоя должна быть очищена: рулонный материал канала транспортировки строительных материалов должен быть защищен: строительный персонал должен работать в обуви на мягкой подошве.
7. Другие вопросы, требующие внимания
(1) Температура конструкции полимерной водонепроницаемой мембраны должна быть выше 5 ℃ и ниже 25 ℃.Запрещается использовать для склеивания цементный клей при температуре окружающей среды 0°С и ниже, а полиуретановый клей нельзя использовать для склеивания при температуре окружающей среды -5°С и ниже.
(2) При использовании полиуретанового клея запрещается использовать растворители для его разбавления во избежание разбухания и деформации катушки.
(3) Площадь приклеивания кровельной полимерной гидроизоляционной мембраны должна составлять более 85%, а площадь приклеивания подземной гидроизоляции должна составлять более 90%. Клеевой слой должен быть сплошным.
(4) Для перекрытия стыков используется полиуретановый клей. При укладке полимерной гидроизоляционной мембраны нельзя наносить цементный клей внахлест полимерной гидроизоляционной мембраны во избежание нарушения соединения швов.
(5) После укладки полимерной водонепроницаемой мембраны в нижней части полимерной водонепроницаемой мембраны не должно оставаться твердых частиц и примесей, чтобы избежать повреждения композитной мембраны.
(6) Полимерную гидроизоляционную мембрану следует наклеивать сразу после нанесения цементного клея, чтобы предотвратить потерю воды в клее и повлиять на качество склеивания.
