Производитель новых решений RS232/ TTL/ Arduino Serial Port Module с видео выводом
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- (Оптовые продажи), делается под заказ
- RS232 Уровень 5V Производитель напряжения оптом
- RS232 Уровень 3.3V Производитель напряжения оптом
- TTL Уровень 3.3V Производитель напряжения оптом
- TTL Уровень 5V Производитель напряжения оптом
| Цвет: | TTL Уровень 5V Производитель напряжения оптом, RS232 Уровень 5V Производитель напряжения оптом, TTL Уровень 3.3V Производитель напряжения оптом, RS232 Уровень 3.3V Производитель напряжения оптом, (Оптовые продажи), делается под заказ |
1. Фабрика оптом!
2, Настройка проекта!
3. различные углы объектива могут быть выбраны
Добро пожаловать, чтобы узнать !!!
Качество/функция является первоочередной задачей, с большим количеством и отличной ценой. Добро пожаловать в проект сотрудничества! ! !
Наша компания может открыть регулярную машину штата Шэньчжэнь, чтобы сделать счета -фактуры, и передавать деньги государственным/частным.Счет -фактуру необходимо взимать дополнительную соответствующую точку.Пожалуйста, свяжитесь с магазином!Спасибо
Производитель готовой продукции с прямой подачей
Новое решение Shenzhen PCBA Factory Price преимущество/Более мощные функции модуля/техническая поддержка/полная информация
Бесплатная модификация CMOS/TTL PAL/NTSC Высокий/низкоскоростный последовательный порт 3,3 В/5 В.
Черно -белое/цветное изображение
Большая ценовая сетка от отличной
Добро пожаловать в Project Friends, чтобы обсудить деловое сотрудничество!
Добро пожаловать, чтобы обсудить бизнес
Введение
1структура
2 Связанные показатели:

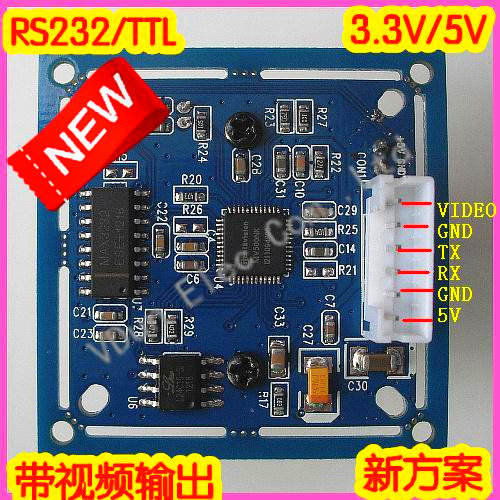

Видео -вывод: CVBS 30FPS (это решение уникально для камеры модуля последовательного порта, а другие решения не имеют этой функции)
PCBРазмер доски:38×38mm/32×32mm, Гибкая сборка заводской оболочки
Датчик изображения: 1/4 CMOS -датчик изображения MT9V011
Система изображений: PAL System, 628×582; система NTSC, 510×492;Этот модуль по умолчанию в систему NTSC
Режим,Удалите резистор R5 (10K) из стандарта PAL, который удобен для пользователей, чтобы выбрать по желанию.
Формат изображения: формат JPEG
Размер изображения: VGA/QVGA/QQVGA CIF/QCIF/QQCIF, заводской по умолчанию, как правило, QVGA (320*240).
Пользователи могут изменить его произвольно в соответствии с протоколом связи. Чем меньше картина, тем быстрее скорость передачи изображения.
Скорость гончара: 9600bps—115200bps, заводские по умолчанию 38400, пользователи могут произвольно ссылаться на коммуникационное соглашение
Лига:FOV 60°~120°,650Нормальная линза/850,940 IRИнфракрасныйОбъектив

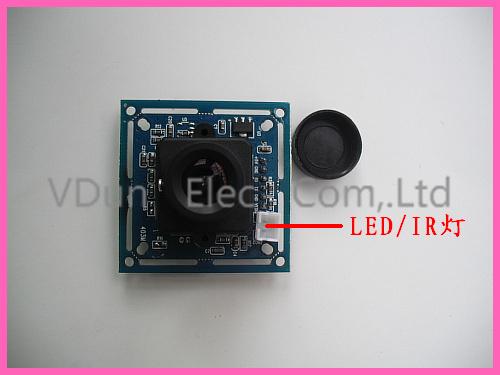

Терминалы: 6PIN-2,0 мм/2PIN-2,0 мм (интерфейс инфракрасной световой платы)
Уровень: уровень CMOS по умолчанию может быть изменен до уровня TTL по мере необходимости
Рабочая напряжение: DC4.8V ~ DC6.5V Рабочий ток: 90 мА (когда инфракрасная лампа не работает)
Температура работы: от -20 ° C ~ +60 ° C, температура хранения: от -30 ° C до 70 ° C, влажность: 90%не конденсированный.
3 Отрегулируйте высокую скорость по желанию/Низко -скоростный серийный порт
1, Низко -скорость серийного порта выхода: R7, R8, R15, R16 -NC;
2. Выходная скорость последовательного порта: R13, R14, R15, R16-NC;
3. Низко -скорость TTL Выход: R7, R8, U7 являются NC;
4. Выходная скорость TTL: R13, R14, U7-NC.
4 Программный процесс сбора изображений/процесс сбора инструментов отладки программного обеспечения.
Процесс сбора изображений программного обеспечения:
первый шаг:
Подключите источник питания 5V, подключите модуль к компьютеру через линию последовательного порта и обратите внимание на последовательный порт инструмента отладки инструмента.
Так же, как порт COM в диспетчере компьютерных устройств, обратите особое внимание!
Если ноутбук не имеет интерфейса RS232, пожалуйста, загрузите инструмент преобразования USB в RS232 (этот метод нестабилен и не рекомендуется).
И обратите внимание на последовательный порт инструментов отладки инструментов в качестве порта COM в диспетчере компьютерных устройств, обратите особое внимание!
Шаг 2:

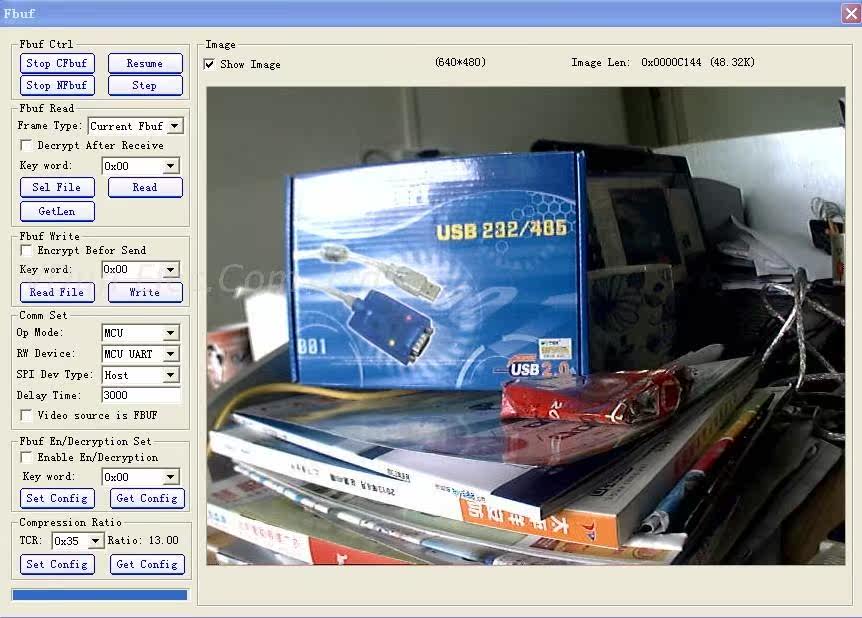

Откройте инструмент отладки:
Выберите COM -порт правильно Беатрат (обычно по умолчанию 38400 с завода), остальные остаются неизменными, а затем нажимают открыть.
Затем нажмите версию получить. Если подключение является успешной подсказкой, выступает справа, это означает, что соединение успешно! Если это время cmd!
Это означает, что соединение не успешно, проверьте!
третий шаг
Изображения собираются и отправляются на компьютер через последовательный порт для отображения:
Нажмите FBUF CTRL, появился новый интерфейс, затем нажмите «Остановить fbuf», нажмите файл sel, чтобы сохранить файл, и, наконец, нажмите кнопку «Читать», чтобы прочитать изображение
Процесс сбора изображений инструкции:
Ниже приведена последовательная операция по сбору фотографий и загрузки данных, только для справки.
шаг1:отправлять56 00 36 01 00 Остановите текущую кадр
шаг2:отправлять56 00 34 01 00 Получить длину данных текущего кадра
Получите данные возврата:76 00 34 00 04FF FF FF FF(Красное представлениеBUFFКоличество байтов,4байт)
шаг3:отправлять:56 00 32 0C 00 0A00 00 00 00FF FF FF FF10 00(Синий означает, что данные прикреплены к этому значению)
Вернуться к данным в последовательном порту:76 00 32 00 00FF D8 ...Данные изображения... FF D976 00 32 00 00
шаг4:отправлять:56 00 36 01 03 Восстановите раму и вернитесь в обычное рабочее состояние
5 Общие инструкции по контролю (подробности см. В протоколе связи)
1 Инструкция сброса: 56 00 26 00 Возврат: 76 00 26 00
2 Сделайте снимки: 56 00 36 01 00 Возврат: 76 00 36 00 00
3 Инструкции по длине чтения изображения: 56 00 34 01 00 return: 76 00 34 00 00 00 xx yy
Xx yy -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
4 Прочтите изображение инструкции по данным изображения: 56 00 32 0C 00 00 00 00 00 00 00 00 yy yy zz zz zz
Возврат: 76 00 32 00 00 (время интервала) FF D8 ......... FF D9 (время интервала) 76 00 32 00 00
00 00 xx xx ------ Пуск (адрес начала должен быть кратным 8, обычно установлен 00 00)
00 00 yy yy ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------.------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------.
ZZ ZZ ---------- Время интервала (= xx xx*0,01 миллисекунд, лучше всего установить небольшую точку, такую как 00 0a)
Примечание. Файл изображения JPEG должен начинаться с FF D8, FF D9 Connds
5 Стоп фотографий: 56 00 36 01 03 Возврат: 76 00 36 00 00
6 Установите изображения изображений изображений: 56 00 31 05 01 01 12 04 xx Возврат: 76 00 31 00 00
Xx вообще выбирается 36 (Диапазон: 00 --- ff)
7 Установите инструкцию по размеру картинки:
56 00 31 05 04 01 00 19 11 (320*240) Возврат: 76 00 31 00 00
56 00 31 05 04 01 00 19 00 (640*480)
8 Модифицируйте скорость последовательного порта: 56 00 24 03 01 xx xx Возврат: 76 00 24 00 00
XX XX ставка
AE C8 9600
56 E4 19200
2A F2 38400

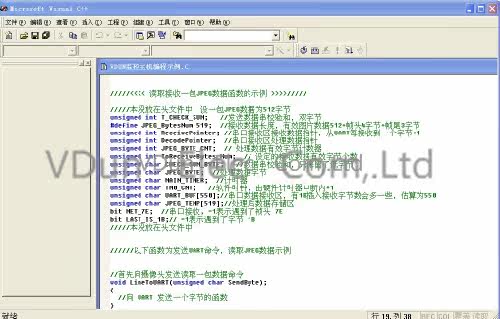

6 Пример программирования:

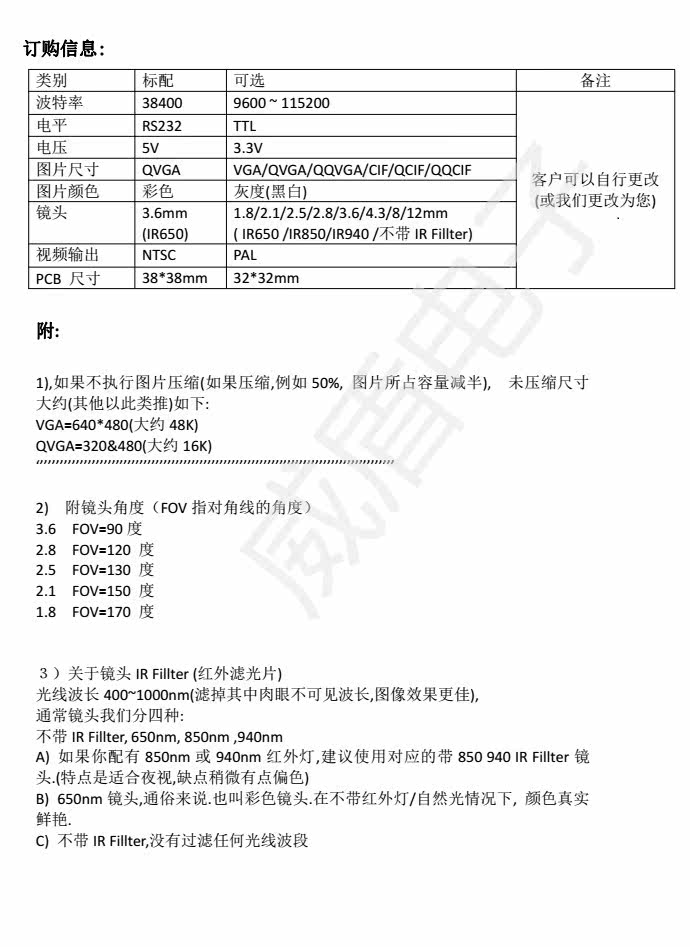

7 ОтдаватьИнформация заключается в следующем
Протокол связи (Руководство по использованию последовательного порта)
