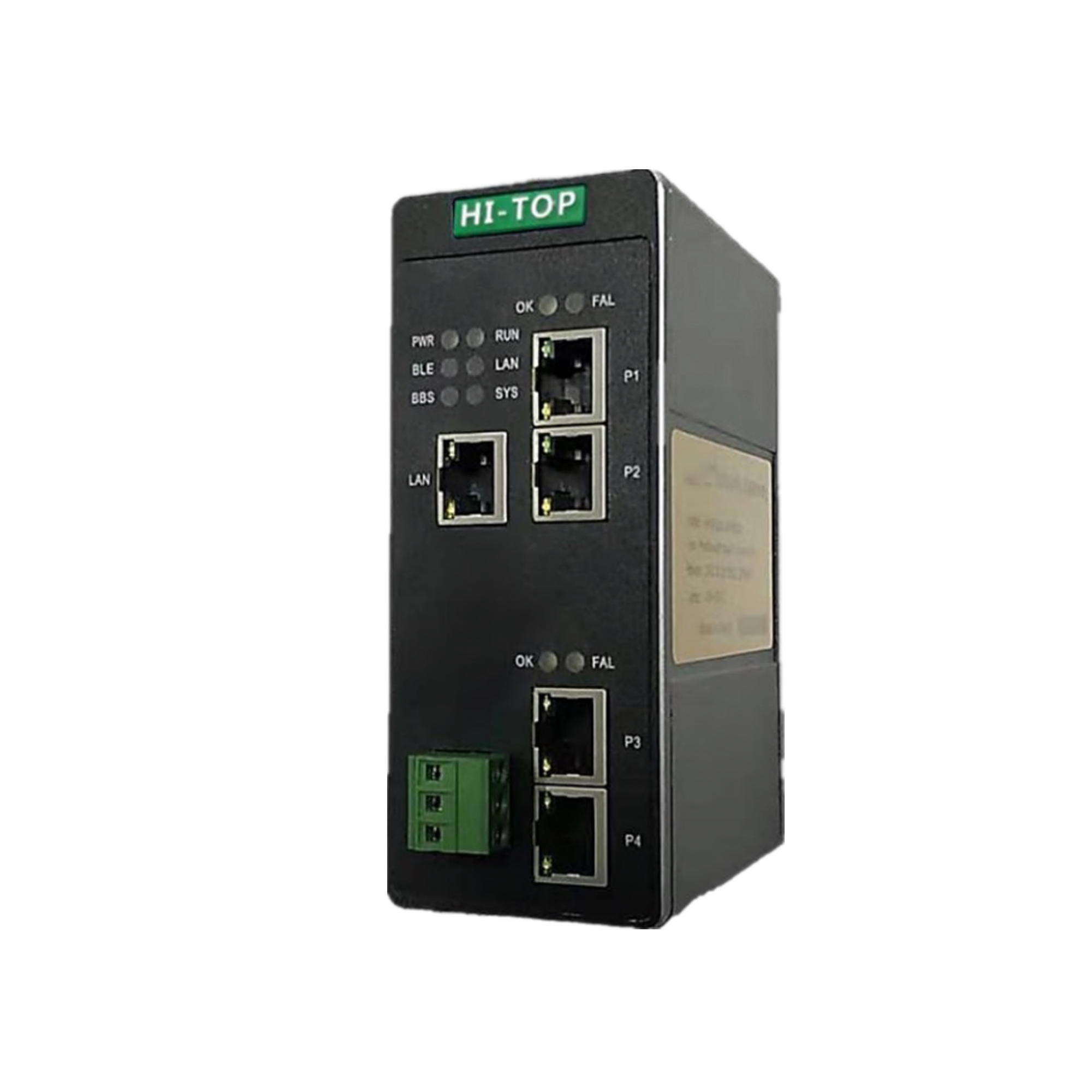

Modbus RTU/TCP в EtherCAT Протокол-конвертер Gateway HT3S-ECS-MDN Поддержка Multi-Device
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- HT3S-ECS-RSE
- HT3S-ECS-MTP
- HT3S-ECS-MDN
| Цвет: | HT3S-ECS-RSE, HT3S-ECS-MTP, HT3S-ECS-MDN |
Чтобы поблагодарить пользователей за долгосрочную поддержку, компания время от времени запустит группу специализированных шлюзов, что является экономически!Добро пожаловать, чтобы проконсультироваться и купить!

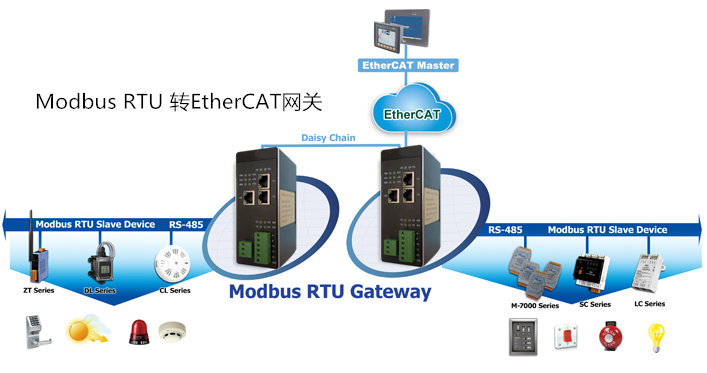

Modbus RTU/RS485/Modbus TCP в EtherCAT Протокол Верта
Этот продукт шлюза интегрирует устройства на основе Modbus или последовательные устройства RS-232/485 в систему управления EtherCAT без каких-либо изменений в устройстве.Просто подключите и конфигурации, это сделано.Шлюз выполняет преобразование интеллектуального протокола, а последовательные данные представлены в виде простого -процесса ввода -вывода в главном PLC/контроллере EtherCAT.
модель продукта
HT3S-ECS-MDN: Modbus rtu to etethercat protocol Gateway
HT3S-ECS-RSE: 485 Пользовательское соглашение на Gateway Соглашение EtherCAT
HT3S-ECS-MTP: Modbus tcp to ethercat protocol Gateway
Функции
Мощный эффективный сетевой трафик MCU
2×RJ-45 Bus Interface
Интеграция серийного устройства RS-232/485 и EtherCat
Позвольте системным интеграторам переустановить старое автоматизированное оборудование в современную структуру связи EtherCat
Нет необходимости менять оборудование или программное обеспечение для подключения устройств.
Заполните преобразование последовательных протоколов, не требуется функциональный блок ПЛК
Поддержка максимума 1024 ввода и выходных данных 1024 -слова
Поддержите максимальную гонку 115200 б.п.
Ethercat Технический параметр
1) В качестве шлюза в сеть EtherCAT шлюз может подключить устройство главной станции EtherCAT, такое как PAC и роботы.
2) Принесите 2 интерфейсы RJ45 Ethernet, поддержку 100Base-TX, самоотверженность MDI/MDIX, которая может сформировать сеть цепи для поддержки избыточности сети кольцевой сети.
3) Максимальная длина PDO поддерживает, входы и выходы составляют 1024 байта.Направление ввода и вывода является направлением основной станции, вход является основным входом станции, а выход - основной вывод станции.
MODBUS-RTU PARAMATER
1) Ворота можно использовать в качестве основной станции или рабовластной станции шины Modbus-RTU через настройки программного обеспечения.
2) Ворота может использовать интерфейс 485 или 232 и установить его через программное обеспечение.
3) Максимальное количество входного байта, поддерживаемого шлюзом, составляет 1024bytes, а максимальные выходные байты - 1024bytes.
4) Выбор скорости бодских шлюзов Modbus: 2400, 4800, 9600, 19,2K, 38,4K, 57,6K, 115,2K.
5) Формат и проверка символа: 8 -bit без проверки +1 стоп -цифры, 8 -bit +проверка марионеток +1 стоп -бит, 8 -bt +странная проверка +1 стоп -бит, 8 -bt без проверки +2 стоп -бита.
6) Ворота является основной станцией Modbus, поддерживающей функциональное число 01H, 02H, 03H, 04H, 05H, 06H, 0H, 10H и 10H.
7) Ворота представляет собой модбус с станции и поддерживает функциональный код 02H, 04H, 0H и 10H.

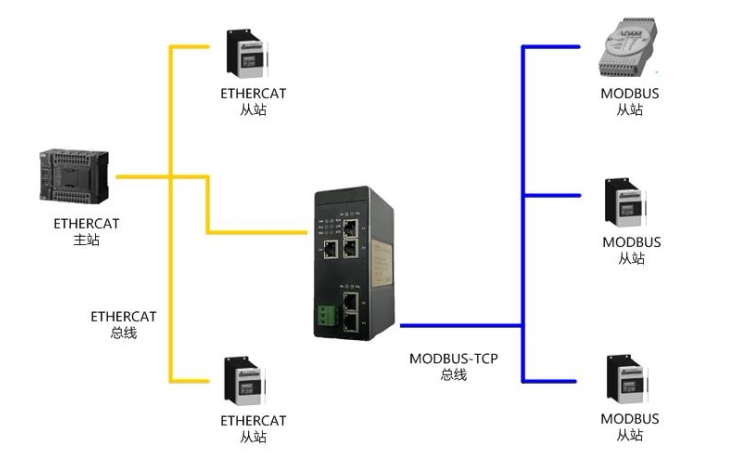

MODBUS-TCP Технический параметр
·Интерфейс Modbus шлюза может быть выбран в качестве основной станции (клиент) или станции (сервер) посредством набора.
·Как основная станция Modbus, шлюз поддерживает функции 01H, 02H, 03H, 04H, 05H, 06H, OFH, 10H и 10H.
·Как главная станция Modbus, шлюз может открывать до 8 каналов и подключить 8 Modbus от станции.С станции № 1 ~ 8, соответствующий номер порта 10001 ~ 10008, номер порта может быть изменен с помощью программного обеспечения.
·Ворота представляет собой подставку Modbus, поддерживающая функции 02H, 04H, OFH и 10H.
·Как станция Modbus, порт поддерживает 501 ~ 504.
Электрический параметр
◆ Питание: DC 24V/200 мА (доступно для 18 В ～ 30 В). Рекомендуется подключить защитное место PE в использовании
◆ Рабочая среда: -40 ~ 85 ° C, влажность ≤95%
◆ Размеры: 50 мм (ширина)×126 мм (высокий)×94 мм (толстый)
◆ Уровень защиты: IP20
◆ Метод установки: 35 -миллиметровый направляющий рельс
◆ Вес: 500G
