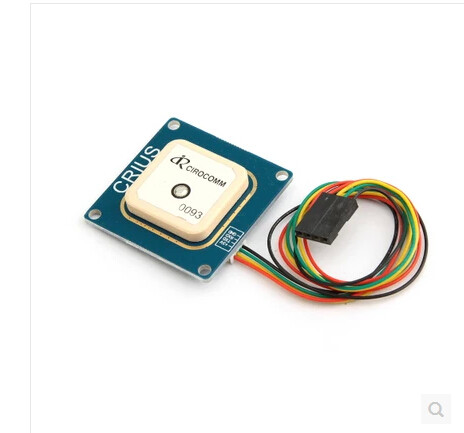

Crius GPS-6 v3.1 модуль GPS APM Pixhawk MWC Pirate Flying Control GPS-6M
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
V3.0 в основном улучшил несколько аспектов:
1 25&Раз; 25 -мм крупная активная керамическая антенна с усилителем низкого уровня шума второго уровня LNA;
2 Параметр пластины сохраняет IC (EEPROM), а параметр конфигурации может быть постоянно сохраняется после сбоя питания (сам модуль 6M не имеет функции из -за позиционирования продукта);
3 Интерфейс использует импортированный разъем 1,25 мм с конструкцией защиты EMI. Вход и выход увеличивают сопротивление через магнитные шарики и порт RXD. Он идеально совместим с входом сигнала 5V (сам модуль 6M поддерживает только 3,3 В. сигналы уровня).
Швейцария U-Blox является известным в мире лучшим производителем модулей GPS.Эффект позиционирования модуля NEO-6M очень удовлетворительный, и многие высококачественные продукты GPS широко используются в этой серии модулей.Однако из-за позиционирования продукта некоторые функции были ослаблены. ПолемУ CN-06 нет проблем, которые не могут быть сохранены для параметров, и его удобнее использовать.
GPS CN-06 имеет стандартный последовательный интерфейс UART (TTL), который обычно можно использовать во всех управлении полетом или на других устройствах.Скорость/скорость обновления по умолчанию по умолчанию составляет 1 Гц. Если вам необходимо изменить параметры, используйте FTDI или другие инструменты USB-TTL.
Когда MWC 328p использует GPS через навигационную плату, скорость гончата должна быть установлена на 115200/частота обновления 5 Гц; управление полетом MEGA платформы может указать протокол U-Blox в исходном коде при использовании прошивки MPNG (Pirate) . Скорость гончара составляет 38400; Когда он используется для управления полетом APM, скорость готтера установлена на 38400/скорость обновления 5 Гц.
При подключении с 328p MWC, таким как Crius MWC SE V0.2/V1.0 или аналогичные элементы управления полетом от других производителей, вам необходимо использовать навигационную плату I2C-GPS для использования фиксированной и динамической функции возврата. Пожалуйста, проверьте i2c. -ИТАЦИЯ. Страница навигации GPS,
Параметры продукта:
Размер (мм): 28 (ширина)&Раз; 33 (длинный)&Раз; 12,5 (высокий);
Вес (g): 16,5 (исключая линию) /18,9 г (включая подключаемый кабель соединения);
Фиксированные отверстия (мм):Φ 3.1;
Модуль GPS: u-blox neo-6M;
Емкость EEPROM: 32KBIT;
Интерфейс Endie: Molex 1,25 мм-4pin;
Аккумулятор Endorphyor: Seiko MS621FE 3V может заряжать литийную батарею;
Упаковка содержит:
CN-06 GPS v2.0 приемник&раз;1;
4PIN Connection Line (300 мм)&Время; 1, подключенный к управлению полета - это штепсель DuPont 4PIN, который удобен для замены порядка линии и адаптироваться к различному управлению полетом.
См. Следующий рисунок ниже:
★ Пожалуйста, подтвердите заказ проводки, определенный вашим управлением полета или устройством перед подключением. Не подключайте неправильную питание!Если ошибка наносит урон, она не будет поддерживаться бесплатно.
U-Blox Официальные настройки GPS Tool U-Center Download:
http://www.u-blox.com/zh/evaluation-tools-a-software/u-center/u-center.html
