Промышленный контроллер двигателя DKC-1A/генератор импульсов/сервоприводный/потенциометр Регулировка скорости, прямые продажи

Цена: 22-3 064руб.    (¥1)
Артикул: 44097919995

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:xuweiping55881
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥30634руб.
¥1002 113руб.
¥25.9548руб.
  • Информация о товаре
  • Фотографии
Цвет: DKC-1A, ДКС-1А+ драйвер, Пульт дистанционного управления ДКС-1А, SFV12, Переключатель хода KW11-3Z-2, Переключатель хода KW11-3Z-2-M15, Микропереключатель, Датчик приближения HuGong, DST-LCD515, SP100





Ссылка на китайское руководство: https://pan.baidu.com/s/1UAvBzERU7gUnI1EnDWlRrg
Код извлечения: d7mc


Ссылка на руководство на английском языке: Ссылка: https://pan.baidu.com/s/1V7l3h14ZjQIW-kihUrCbiw
Код извлечения: loth

https://v.youku.com/v_show/id_XNDIxNDEyMjI4MA==.html?spm=a2h3j.8428770.3416059.1

Учебное пособие по программируемому контроллеру

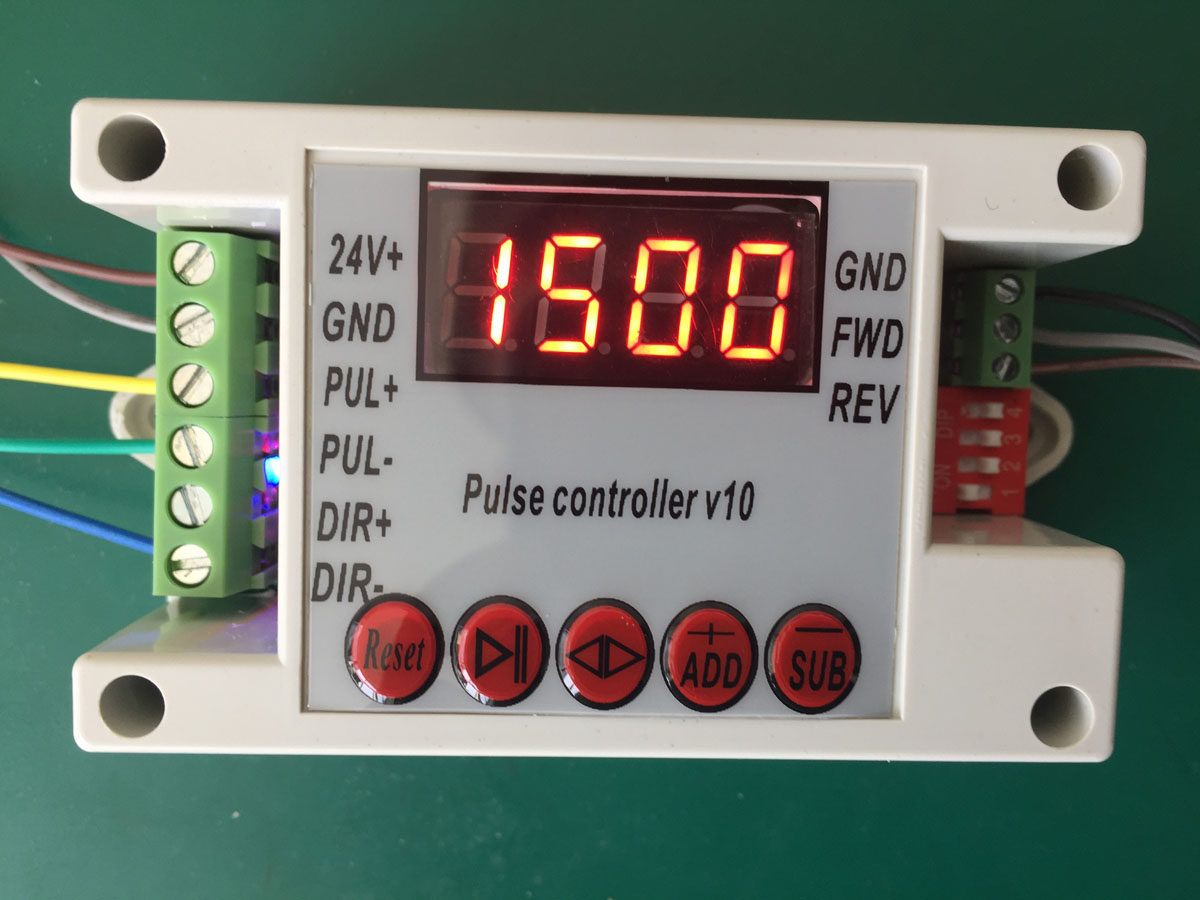

Инструкция по эксплуатации контроллера SFV12

1. Настройка скорости, нажмите кнопку «Пуск», цифровая трубка отобразит предыдущее установленное значение, нажмите кнопку «плюс» или «минус», чтобы изменить соответствующее значение данных цифровой трубки. После регулировки скорости нажмите кнопку «Пуск/Стоп», на цифровой трубке отобразится 0, а затем нажмите «СБРОС». В это время нажмите кнопку «Пуск/Стоп», и двигатель начнет работать до заданного значения скорости.

2. Когда DIP-переключатель 4 установлен в положение 0FF, двигатель будет вращаться непрерывно. Нажмите кнопку вперед и назад, чтобы осуществить обратное вращение двигателя.Когда микропереключатель подключен к портам GND и FWD, я могу реализовать функцию автоматического переключения туда и обратно.

три,Когда DIP-переключатель 4 установлен в положение 0N (шаговый режим), нажмите и удерживайте кнопку запуска или переключатель интерфейса FWD, двигатель будет вращаться вперед, отпустите двигатель, чтобы остановиться, нажмите и удерживайте кнопку вперед и назад или переключатель интерфейса REV, двигатель повернется назад, отпустите двигатель, чтобы остановиться.

DIP-переключатель 123 используется для настройки подразделения. Двоичная система: 200, 400, 800 и 1600. Подразделение контроллера соответствует подразделению драйвера. Индикация скорости на цифровой трубке отображает истинное количество оборотов двигателя.



Контроллер СФВ12



Схема подключения ДКС-1А

Пакет 1: Военный зеленый (комплект контроллера обычной версии) 40 юанейПакет 2: Шоколад (набор контроллера версии с дистанционным управлением) 70 юанейПакет третий: небесно-голубой (комплект контроллера стандартной версии + драйвер 128 подразделений) 110 юаней

Пакет третий: небесно-голубой (комплект контроллера версии дистанционного управления + драйвер 128 подразделений) 140 юаней

Комплект контроллера обычной версии (обычный контроллер + потенциометр + кодовая табличка)

Комплект контроллера платы дистанционного управления (контроллер платы дистанционного управления + точечное оружие + кодовое колесо + 4-кнопочный пульт дистанционного управления)

1: Автоматический круглый режим

2: режима с одним раундом -trip

3: режим одного триггера

4: режим затемнения

использоватьST (итальянский)В качестве основного управляющего чипа используется быстродействующий микроконтроллер.Сильная защита от помех, стабильная работа, применимоУправление возвратно-поступательным движением шагового двигателя, управляемое переключателем хода, контроль фиксированной длины, контроль скорости



  • Широкий вход напряжения,12-30V DCПредметы
  • Он имеет защиту от обратного хода источника питания, эффективно защищающую безопасность контроллера.
  • Точка входа сигнала, напряжение постоянного тока 12-24Vвходить;
  • ОптимизированныйSТип кривой ускорения может работать100Повернуть в минуту
  • Выходная частота может достигать20KHZ
  • Ввод и вывод всех изоляций оптокуплера
  • Встроенный потенциометр регулировки скорости,Различные функции, простые настройки, практические функции

  • Приложение управления 1: (Автоматический режим круговой передачи)



     1ОборудованиеAТочка иBБег между очками.

       после включения устройства внешний триггер запускаетсяЗапустить, устройство работает доПоложительный концевой выключательПосле этого автоматически поверните его, чтобы запустить вобратный концевой выключательСнова вращаться, чтобы бежать кПоложительный концевой выключательи так далее.Двигатель прекращает работу до тех пор, пока не сработает стоп-выключатель.

    Настройки параметров:

        1настраиватьSW1=OFF  SW2=OFF(Автоматический режим круговой передачи)

            2．корректироватьVR1,Отрегулируйте правильную скорость.

         укажите:1Входная клемма управления представляет собой метод подключения с общим катодом, а сигнал управления активен на высоком уровне.







    Приложение управления второе: (режим одиночного обхода)



     1УстройствоAУказать наBПосле точки вернуться в пункт А, чтобы остановиться.

        После включения устройства запускается внешний триггер (PI3) запускается, устройство переходит на слейвAточкаЗапустить, запустить, когда устройство работает доBточка(PI1)После этого устройство возвращается к работе, когда достигаетAПосле щелчка мотор останавливается.Завершите процесс упражнения.Если устройство PI4 сработает во время работы устройства, оно немедленно прекратит работу.

    Настройки параметров:

        1настраиватьSW1=OFF  SW2=ON(Режим одиночного раунда)

           2．корректироватьVR1,Отрегулируйте правильную скорость.

         укажите:1Входная клемма управления представляет собой метод подключения с общим катодом, а сигнал управления активен на высоком уровне.

    Приложение управления три: (режим одного триггера)

     После включения устройства внешний триггер запускает переключатель.Запустить, устройство отAточкаЗапустить, запустить, когда устройство работает доОбеспечить регрессПосле этого устройство перестает работать,Внешний триггерный запуск (пусковой переключатель), по прибытииAПосле щелчка мотор останавливается.Завершите процесс упражнения.Если выключатель остановки сработает во время работы оборудования, оборудование немедленно прекратит работу.

    Настройки параметров:

        1настраиватьSW1=ON  SW2=OFF(Режим одиночного раунда)

           2． корректироватьVR1,Отрегулируйте правильную скорость.

         укажите:1Входная клемма управления представляет собой метод подключения с общим катодом, а сигнал управления активен на высоком уровне.



   Четвертое приложение управления: (режим пробежки)

После включения устройства оно запускается внешним триггером (пусковой переключатель) работает, двигатель вращается вперед,Внешний триггерный пуск (стоп-выключатель) работа, двигатель вращается.

 1настраиватьSW1=ON  SW2=ON(Режим одиночного раунда)

       2． корректироватьVR1,Отрегулируйте правильную скорость.

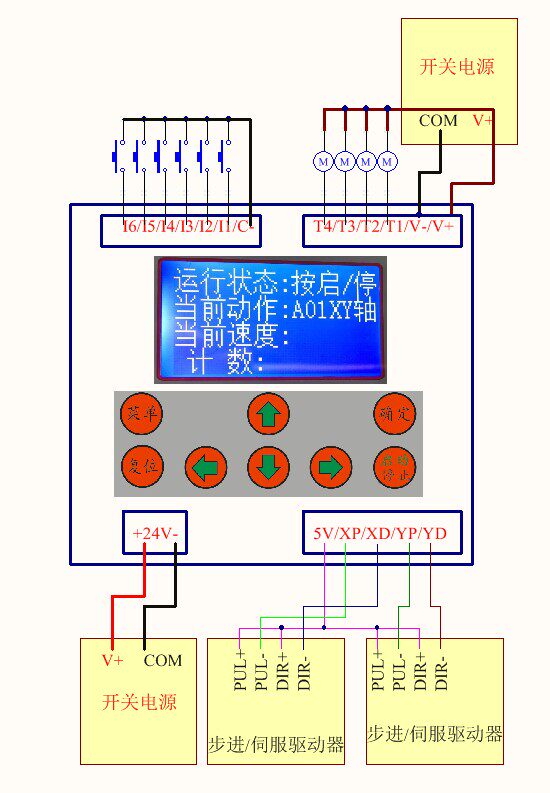

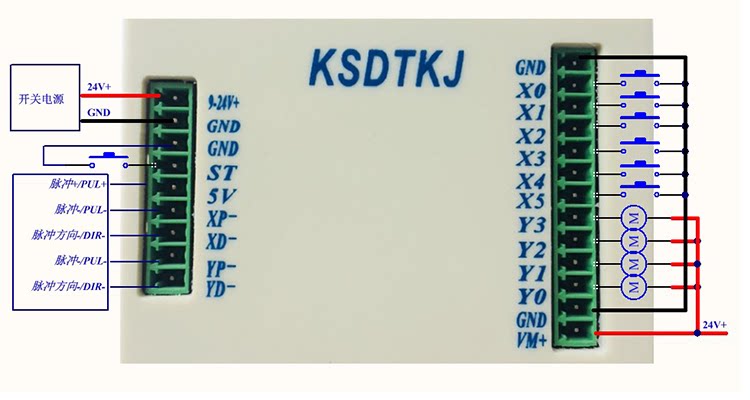

Схема промышленной проводки Шанхая

Схема инженерной установки Шанхая
