Бесколлекторный мотор, контроллер, оборудование, 36v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- скупой, б, с всё - с е р, скупой,

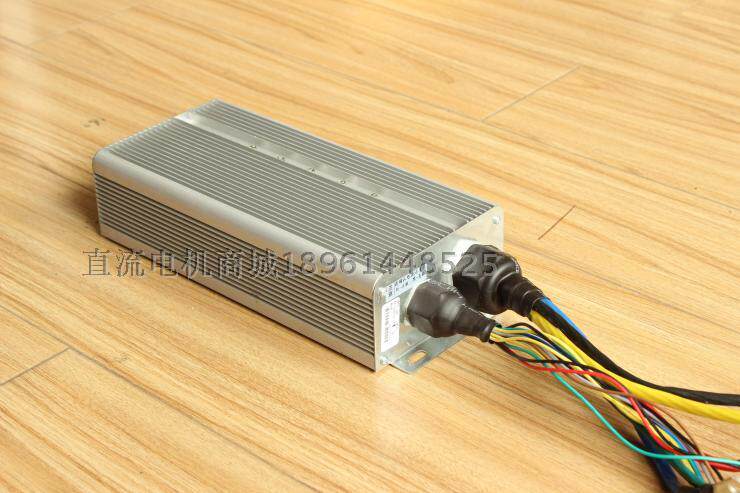

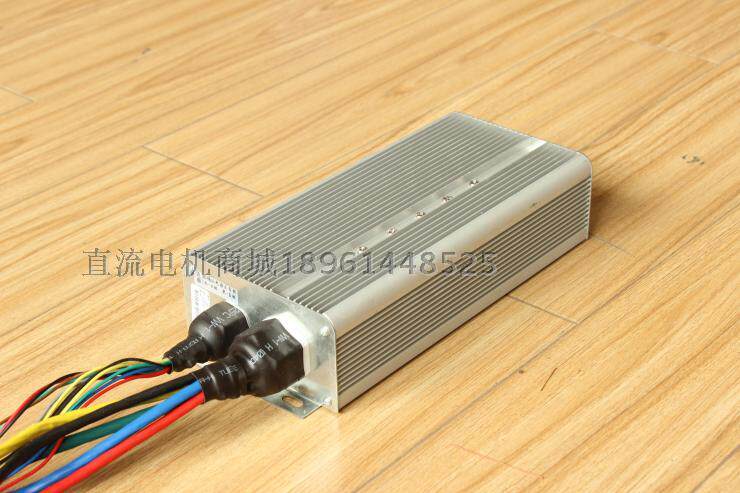

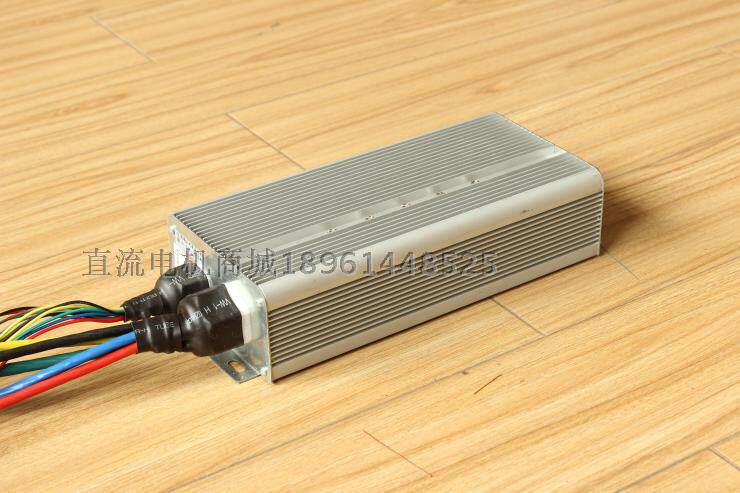

| Цвет: | Серебристо-серый |
Геометрический размер:272mm(длинный)* 117mm(Ширина)*62 mm(высокий)
масса:1.7KG
«Специальное напоминание»: контроллер без кисти используется в течение полугода в течение полугода, а положительные и отрицательные полюсы не находятся в сфере ремонта!ПересечениеПересечение
Обычная функция:
- Напряжение аккумулятора контролируется в то же время, а настройка защиты от перенапряжения и защита под давлением может быть установлена
- Регулировка тока одного цикла, время защиты от перегрузки микросекундного уровня
- С датчиком температуры всегда воспринимает повышение температуры силового устройства
- Защита от перегрузки+5VПитание датчика зала датчика
- Настраиваемый двигатель передается/Обратная и пустая функция остановки остановки
- Три -линейный метод доступа к скорости скорости и предоставление+5VПитание также может быть дано напрямую0-5VПростая скорость настройки сигнала.
- Пяти -линейный интерфейс датчика Hall, который можно настроить в качестве приложения датчика зала.
- Мониторинг аккумуляторного мониторинга аккумулятора реального мониторинга, гарантируя, что ток, который не генерирует максимальную емкость питания батареи
Установить контроллер:
При установке контроллера обязательно отключите основной источник питания, чтобы убедиться, что основная мощность может быть включена, когда проводка является надежной.Чтобы убедиться, что контроллер может вывести полную мощность, попытаться установить контроллер в вентилируемом месте.Основная линия мощности (красная, черная линия) и трехфазный выходной кабель (синий, зеленая, желтая линия) должны быть закреплены с помощью проводки и затягивают крышку, чтобы убедиться, что проводка является надежной и фиксированной.этот5Луч корневого провода может быть выше.
Определение устройства управления:
Мотор-Определение направления контроллера
имя | Контроллер | Мотор | Батарея | Примечание |
Главная сила (Грубая линия) | Красная линия(Батарея положительно) | / | Батарея положительно | Не принимайте положительный и отрицательный электрод |
черная линия(Отрицательный аккумулятор) | / | Отрицательный аккумулятор | ||
Фазовая линия (Грубая линия) | синяя линия(U) | синяя линия(U) | / | Кабель моторного кабеля и контроллера Цвет соответствующего соединения |
зеленая линия(V) | зеленая линия(V) | / | ||
Желтая линия(W) | Желтая линия(W) | / | ||
Сигнальная линия зала (5Плагин с шестом) | Красная линия(+5V) | красный (+5V) | / | Двигатель и контроллер5Подключаемое соединение шнур Подключение -ин -in plug
|
черная линия(GND) | черный(GND) | / | ||
синяя линия(a) | синий (a) | / | ||
зеленая линия(b) | зеленый(b) | / | ||
Желтая линия(c) | желтый(c) | / | ||
Скорость регулирования (3Плагин с шестом) | Красная линия(+5V) | / |
| Подходит для сопротивления или регулятора скорости в зале. Потенциометр рекомендуется выбрать4.7-5.1Kиз. Если вам не нужна скорость, вы можете взять красный и зеленый короткий. |
Зеленый (сигнал регулирования скорости) | / |
| ||
черная линия(GND) | / |
| ||
Правильно/Обратный сигнал (3Плагин с шестом) | Браун | / | / | черныйПодключение коричневой фазы является положительным вращением черныйСерые фазовые подключения к обратному Статите на пустую передачу |
черный |
|
| ||
Пепел | / | / |
Замечание:
- Контроллер должен быть размещен как можно ближе к двигателю, что повлияет на производительность слишком далеко.
- Во время процесса установки линия сигнала с низким напряжением (тонкая линия) строго запрещена прикоснуться к основной линии (толстая линия), в противном случае контроллер будет поврежден.
- Убедитесь, что все подключения до мощности -на правильных.
- Положение установки контроллера должно быть чистым и сухим.
Ежедневное обслуживание
Нет места, где контроллер может поддерживать себя внутри контроллера. поддерживается регулярно.Перед техническим обслуживанием, пожалуйста, отделить красную и черную основную линию от линии батареи и установите ее1Связанные инспекции по техническому обслуживанию могут быть выполнены позже.
- Проверьте, является ли каждая проводка свободной, окисленной, черной и сломанной кожей. Для обеспечения безопасности.
- Есть ли вода и газ в функции функции, пожалуйста, высушите ее, если есть.
- Есть ли в корпусе контроллера грязь и пыль, пожалуйста, протрите ее тряпкой.
После технического обслуживания, пожалуйста, подключите красную и черную основную линию.
Специальное напоминание: контроллер не возвращается после -Sales(За исключением собственного покупателя и собственного продавца, согласованного покупателем), контроллер может быть отремонтирован или заменен на проблемы с качеством, но он не возвращается.
