Защитные литиевые батарейки, индикаторная лампа, 24v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 10A непрерывная сбалансированная группа.
- 10a непрерывное ток сбалансирован
- 20a непрерывный баланс балансировки группы
- 20a непрерывное ток сбалансирован
- 30A непрерывного тока сбалансированного частичного порта
- 30A непрерывного тока полоса сбалансирована
- 40a непрерывный баланс балансировки полос.
- 40a непрерывное ток сбалансирован
- 60a непрерывный ток сбалансированный частичный порт
- 60a непрерывный ток сбалансирован
- 80a непрерывный ток сбалансированный частичный порт
- 80a непрерывное ток сбалансирован
- 100a непрерывный сбалансированный порт полосы с непрерывным током
- 100а непрерывного тока сбалансирована
- 120A непрерывного тока сбалансированного частичного порта
- 120A непрерывного тока сбалансирована
| Цвет: | 10A непрерывная сбалансированная группа., 10a непрерывное ток сбалансирован, 20a непрерывный баланс балансировки группы, 20a непрерывное ток сбалансирован, 30A непрерывного тока сбалансированного частичного порта, 30A непрерывного тока полоса сбалансирована, 40a непрерывный баланс балансировки полос., 40a непрерывное ток сбалансирован, 60a непрерывный ток сбалансированный частичный порт, 60a непрерывный ток сбалансирован, 80a непрерывный ток сбалансированный частичный порт, 80a непрерывное ток сбалансирован, 100a непрерывный сбалансированный порт полосы с непрерывным током, 100а непрерывного тока сбалансирована, 120A непрерывного тока сбалансированного частичного порта, 120A непрерывного тока сбалансирована |
[Введение продукта] Этот продуктПодходит для зарядки и защиты от сброса литиевых фосфатных аккумуляторов.При полной зарядке разница напряжений между батареями каждого мономера может быть меньше, чем установленное значение (обычно±20mV), Реализуйте каждый единственный аккумуляторБаланс батареи,Эффективно улучшил эффект зарядки в соответствии с методом зарядки серииСущностьтакой жечасОбнаруйте перенапряжение, андеррайтинг, перегруз, короткое циркут и более точное состояние каждой батареи в аккумуляторе, чтобы защитить и продлить срок службы аккумулятора.Защита от давления RREAT заставляет батарею не повредить аккумулятор из -за чрезмерного разряда во время разряда.Эта серия продуктов может быть в-20℃~+60℃Диапазон температуры окружающей среды является стабильным и надежным в среднем и долгосрочном стабильном и надежном.
【Литиевые железо фосфатные платы Параметры платы】
| проект | Параметр | Примечание |
| Рабочая Температура | -20 ℃ -60 ℃ | |
| Сбалансированный ток | 80mA (Vcell = 3,65 В) | |
| Сбалансированная отправная точка | 3.65±0.02V | |
| Преодоление | 3.70±0.025V | |
| Задерживать | 1±0.5S | |
| Преодоление | 3.70±0.05V | |
| Местные пределы | 2.30±0.05V | |
| Задерживать | 100±50mS | |
| Выпускать | Отбросьте нагрузку, и напряжение каждой отдельной батареи выше, чем у ограниченных пределов | |
| Оптимизирован | 200a (в соответствии с потребностями клиента) | можешь выбрать |
| Перегрузка | DELTED LOAD LELUST | |
| Премиальная защита | 75 ℃±5 ℃ (регулируемый) | |
| Рабочий ток | 100a (можно выбрать в соответствии с потребностями клиента) | можешь выбрать |
| Статическая сила | <0,5 мА | |
| Стандартные размеры | ||
| Тип порта | Заполните тот же рот, заполните существование | Необязательный |
| Защита короткого замыкания | Можно защитить, отключить нагрузку может быть восстановлена | |
| Основная функция | Чрезмерная защита, чрезмерная защита, защита от перегрузки, защита с коротким циклом, сбалансированная защита | |
【Полимерная литиевая аккумуляторная плата Параметры платы】
| проект | Параметр | Примечание |
| Сбалансированный ток | 80mA (Vcell = 4,20v) | |
| Сбалансированная отправная точка | 4.18±0.03V | |
| Преодоление | 4.25±0.05V | 4.20 4.25±0,05 В. Необязательно |
| Задерживать | 75mS | |
| Преодоление | 4.10±0.05V | |
| Местные пределы | 2.80±0.08V | 2.80 2.90±0,05 В. Необязательно |
| Задерживать | 5mS | |
| Выпускать | Отбросьте нагрузку, и напряжение каждой отдельной батареи выше, чем у ограниченных пределов | |
| Оптимизирован | 200A | можешь выбрать |
| Перегрузка | DELTED LOAD LELUST | |
| Премиальная защита | 75 ℃±5 ℃ (регулируемый) | |
| Рабочий ток | 100A | можешь выбрать |
| Статическая сила | <0,5 мА | |
| Стандартные размеры | ||
| Тип порта | Заполните тот же рот, заполните существование | Необязательный |
| Защита короткого замыкания | Можно защитить, отключить нагрузку может быть восстановлена | |
| Основная функция | Чрезмерная защита, чрезмерная защита, защита от перегрузки, защита с коротким циклом, сбалансированная защита | |

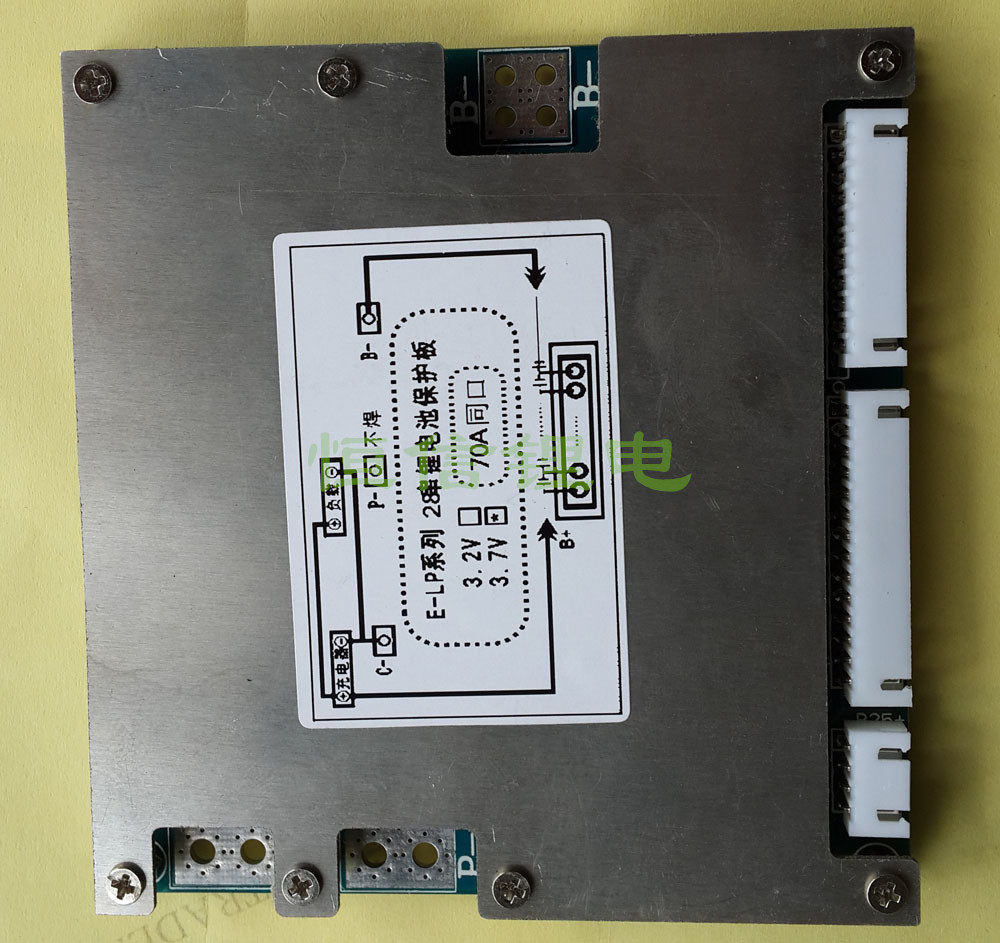

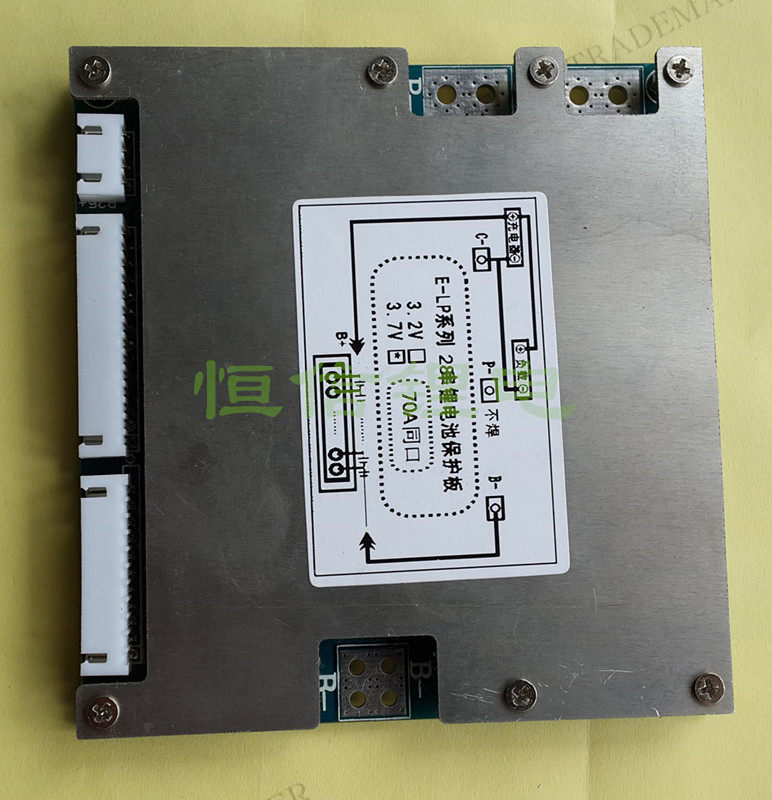

Определение интерфейса: порт зарядки доски является независимым и портом разряда.B-Чтобы подключить отрицательный электрод батареи,C-Отрицательный полюс порта заряда;P-Поместить отрицательный полюс порта разряда;B-А такжеP-А такжеC-Прокладки повсюду, и диаметр отверстия свали3mm;Каждый интерфейс обнаружения зарядки аккумулятора должен использоватьDCТочка вывода.
【Иллюстрировать】
本店全系列保护板最大工作电流和过流保护电流值的配置 ， 有 5/8、8/15、10/20、12/25、15/30、20/40、25/35、30/50 、 35/60, 50/80, 80/100, блок: (Специальная первая стоимость может быть настроена в соответствии с требованиями клиента)
【Метод проводки】
1. Подключите отрицательное соединение электрода аккумулятора к защитной платеB-
2..P-Отрицательный электрод, подключенный к загрузке аккумулятора
3. ВоляC-Подключитесь к выходу с отрицательным электродом зарядного устройства. (Такой жеC-иP-Одна линия)

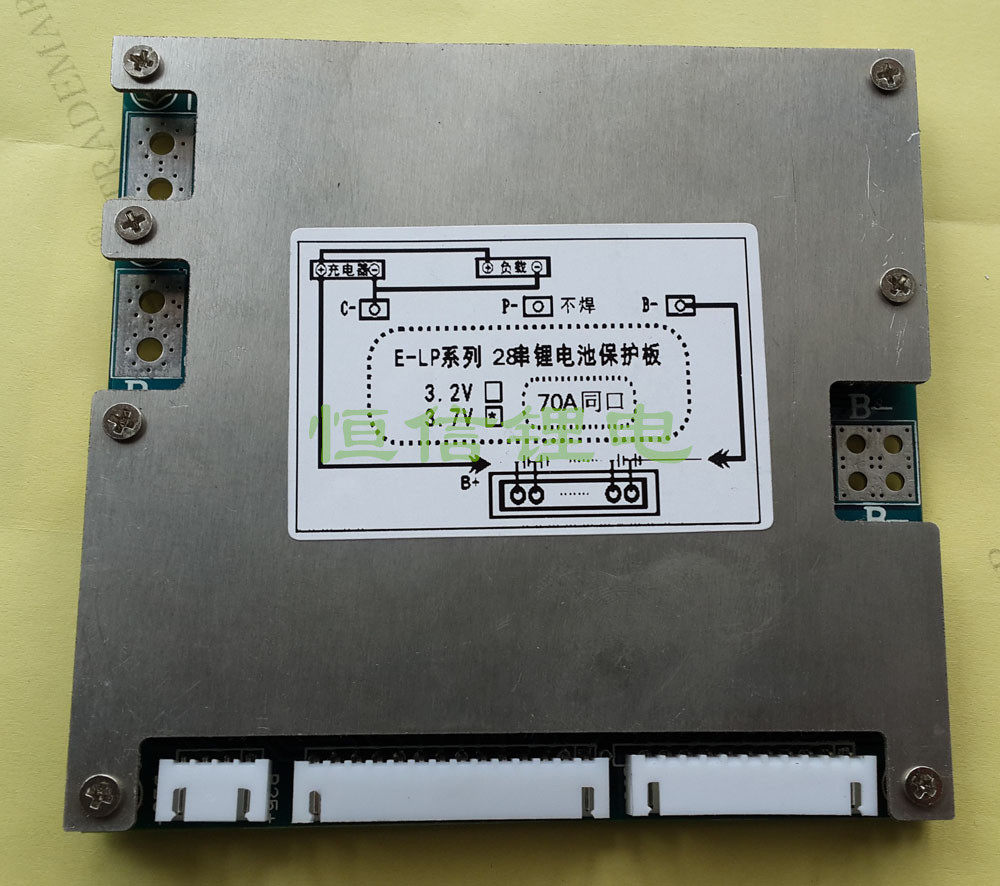

4..Как показано на рисунке выше, сигнал аккумулятора подключен к защитной плате.
[Меры предосторожности за проводку]
1. При сварке батареи, будьте осторожны, не ошибайтесь и не обращайтесь.Если вы обнаружите, что эта площадка может быть повреждена, она может быть квалифицирована после повторного тестирования.
2..Во время сборки защитная плата не должна напрямую связываться с поверхностью ячейки, чтобы избежать повреждения батареи.Сборка должна быть твердой и надежной.
3..При использовании обратите внимание на свинцовую головку, паячую железу и т. Д. Не касайтесь компонентов на плате, в противном случае это может повредить этой плате.
4..Обратите внимание на антистатическую, влагующую и водонепроницаемость во время использования.
5..Во время процесса использования, пожалуйста, следуйте параметрам проектирования и условиях использования и не должны превышать значения в этой книге спецификации, в противном случае она может повредить защитной плате.
6..После объединения аккумулятора и защитной платы, если вы обнаружите, что если вы не найдете выходной выходной сигнал или не введите въезд, пожалуйста, проверьте, является ли проводка правильной.Если есть еще аномалии, пожалуйста, свяжитесь с нами.
【После гарантии 】sales】
Этот продукт - один год гарантии (внешность повреждена, а частное демонтаж не будет гарантией).В течение одного месяца фрахт проблемы с качеством продукта носит проблемы.
