Высокоточные быстрые литиевые батарейки, учит балансу, GP320, GP321

Цена: 39 747руб.    (¥1899)
Артикул: 591108354520

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Добавить в корзину
Другие товары этого продавца
¥1202 536руб.
¥96420 254руб.
¥67914 266руб.
¥3998 403руб.
  • Информация о товаре
  • Фотографии

[谢谢您光临，在您查看产品的详细信息前，请先知悉以下说明：]



[（1）本设备为][厂家定制][产品，产品生产交期一般为4～5周左右，如有库存，可立即发货，如没有，需客户等待4～5周左右的时间； 为了不影响您的测试安排，建议在][拍][产品以前先与本铺服务人员联系；]

[（2）如因对本产品效果不满意或者是任意理由在产品售出七天内包退，15天包换（从收到本铺产品之日算起，退换货时应保证产品包装完好，配件齐全，邮费自理，不影响二次销售），1年保修。]

****************************************************************************

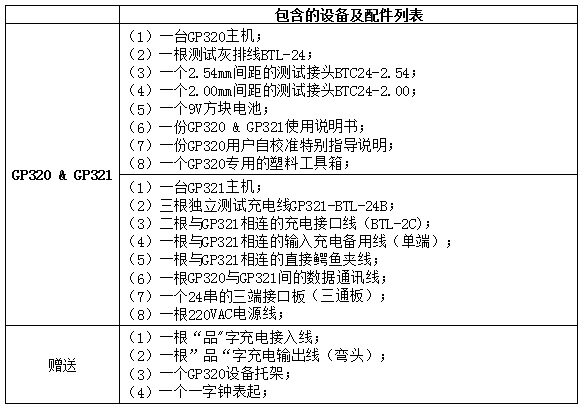

[本产品为100%自主设计，产品价格为一整套测试设备价格，包括以下配件：]<[列表如下]>

&nbsp;

[如有特别要求可与本人联系。]

[特别注意：（1）本报价为不含税加，需开发票的的客人请提前通知，并需加税费.]

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&[nbsp; （2）本产品为随单产品，请在拍以前与店主联系确认宝贝的交期，如对交期有异议，请别直接拍，店主等新一批产品出来时，会及时告知客人。]

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&[nbsp; （3）本产品外壳及接口未进行防水处理，请在使用时注意避免水淋。]

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; (4)&[nbsp; 一个为2.54mm间距单排排针，另一个为2.00mm间距的单排排针。]&nbsp;&nbsp;&nbsp;&nbsp;

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&[nbsp; （5）][如接入三端接口板，切记不得接错或插错线，因为保护板上的B-（经动力黑线）与电池包的B-已连接焊好， 如电芯插头插错 或保护板与三端板的B-接错，会造成B-线的短路！！]

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&[nbsp; （6）平衡修复前，需确认连接的外部充电器电压与电池包匹配，切不可用错，避免使充电器或电池包损坏。]

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&[nbsp; （7）店主可提供免费锂电池安全保护和测试维护方面的咨询，本人负责过单节手机用锂电电电量计芯片、3～4串笔记本锂电管理芯片、3～5串电动工具锂电保护芯片及系统、6～13串电动自行车锂电管理芯片和保护板系统、120串电动汽车电池保护系统（BMS）等产品的开发，另外，本人也有铅酸动力电池的管理系统设计经验，欢迎与同行交流。]

&nbsp;

&nbsp;

GP320&[ GP321产品介绍：]

&nbsp;

[一、概述]

&nbsp;[ 本系统由高精度控制器和平衡充电功率器两台设备构成；]

&[nbsp; GP320为平衡充电系统的检测及控制器，可同时快速检测多达24节锂电池的电压情况并自动对电压进行分析比较。即可通过配合平衡充电功率器构成高精度平衡充电系统，][可单独做为1～24串的锂电池电压快速检测仪。]

&[nbsp; GP321为平衡充电系统的功率器，可同时对多达24节的锂电池单体进行平衡修复，通过与外部高压充电器的配合和精确充电控制，可实现快速实现所有锂电电芯的平衡，从而延长锂电池的使用寿命。]

&[nbsp; 整个系统支持反接保护，不管是电芯线插反， 还是PACK的正/负接反，或是充电线的正/负接反，设备都能保护，避免异常的危险或电池损坏。]

&[nbsp; 系统测试精度高，平衡修复的速度快，显示清晰，具有操作简单，实用可靠，方便携带，性能价格比高的特点。]

&[nbsp; 特别适用于各电池经销商、电池生产单位及电电池售后维修点等进行电池的户外检测和快速售后维护使用。]

&nbsp;

[二、注意事项]

  1. [1.）正确连接电池的电芯线和充电线，][使用的外部充电器规格必须与电池]PACK[相一致][，只可按说明书或在本系统能承受的保护范围内使用，否者会对系统或电池造成损坏；]
  2. [2.）][特别注意：][在按了设备]GP321[上的平衡启动键后，系统处于平衡监测和运行阶段，此时不可随意插拔外部充电器或电池包的充电连接线，如果此时错接了正]/[负极连接线，会损坏设备或电池。][正确的做法是再次按动]GP321[上的启动]/[停止键，使得系统停止平衡动作，进入待机安全监测状态，再进行线连接。]
  3. [3.）GP321GP320 ][的检测线（灰排线）和]GP321[的平衡动力线（独立线）不得用错，灰排线线阻大不能过大电流；]

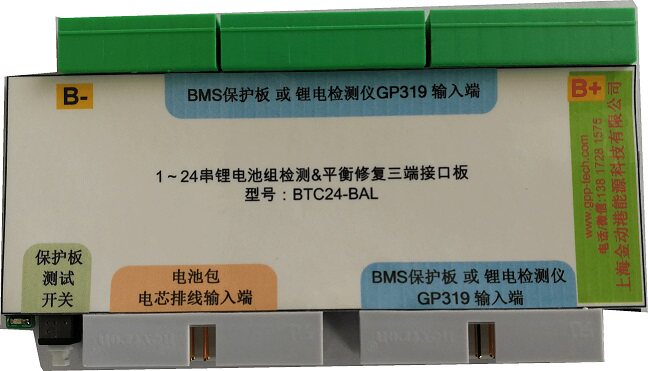

  4. [4.）在采用]BTC-24[电池检测扩展板时，同一时间只可接入一组电池进行测试，不得接入两组或两组以上电池组；同时注意电池测试接头正确插入电芯接][口，和保护板的输入端与三端接口板正确连接，注意不可接错让B- 与别的电池短路！]
  5. [5.）电芯连接时始终保证正确的完全连接，不要有虚接问题]
  6. [6.）不要超过本表标明的电压等级使用，包括接口之间，以及接口对地；]
  7. [7.）在有爆炸性气体或蒸气的环境中不要使用本表；]&nbsp;
  8. [8.）为减少火灾或电击的危险，避免本表受雨淋或受潮;]

&nbsp;

[三、综合性能]

  • [支持多种锂离子电池的检测和平衡充电管理（包括三元锂、磷酸铁锂、钛酸锂、以及高压锂等）；]
  • [系统内部集成高精度的12位高压A/D检测电路；]
  • [支持1～24节电池串联在线同步检测及电池状态判断；]
  • [支持1～24节电芯的平衡充电和PACK充电的同步控制；]
  • [实时数据分析比较显示（包括总电压、最高电压通道、最高电压值、最低电压通道、最低电压值、最大电压差）；]
  • [支持三种电压显示模式 （分析模式/高精度模式/多通道显示模式）；][支持电池电压检测参数设置（电池串数设置、最高允许电压设置、最低允许电压设置、最大允许电压差设置），及蜂鸣器安全报警功能；]
  • [支持电池平衡充电参数设置（同步平衡通道比例设置、平衡启动的最低允许电压、平衡充电的目标电压、外部PACK充电器接入设置、平衡速度选择、平衡目标压差设置）]
  • [支持两种电芯电压高精度校准模式（全局快速校准/单通道高精度校准）]
  • [支持所有电芯输入通道反接保护及短路保护；]
  • [支持外部充电器输入到GP321的反接保护；]
  • [支持GP321输出到PACK正极负极的反接保护；]
  • [支持外部充电器的充电电压]&[电流实时监测和LED显示；]
  • [电芯测试数据采用高档LCD显示，稳定清晰，采用汉字快捷菜单显示，简单明了；]
  • [系统功耗低，外形美观小巧，结构牢固，方便携带；]

&nbsp;

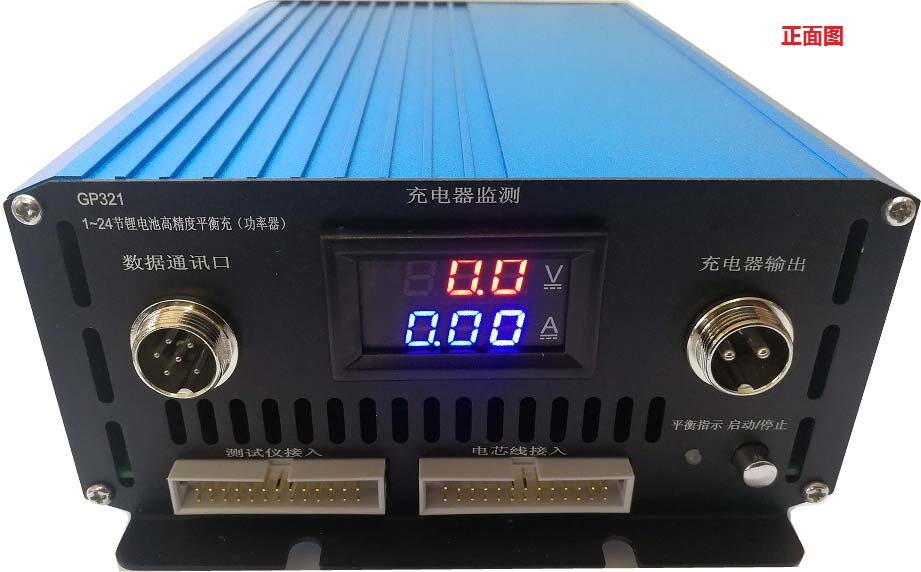

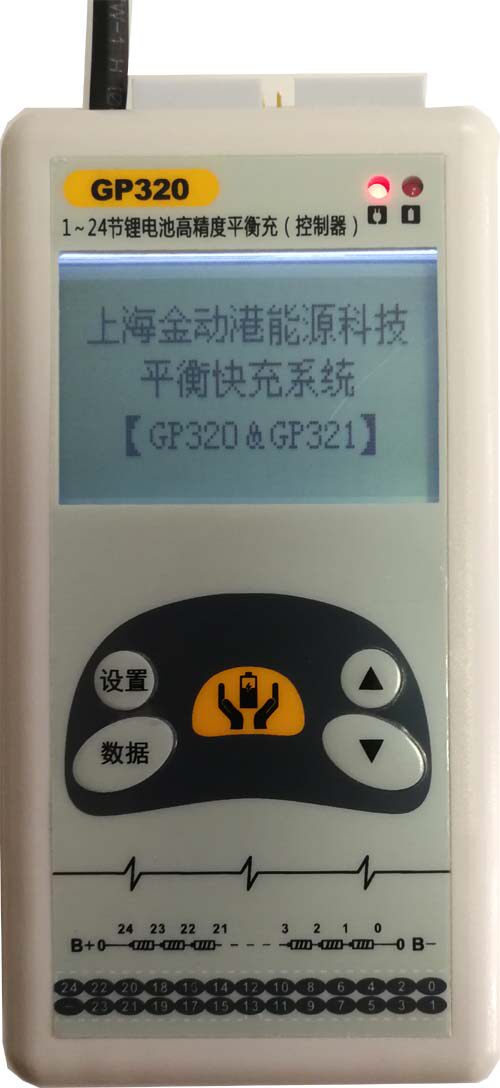

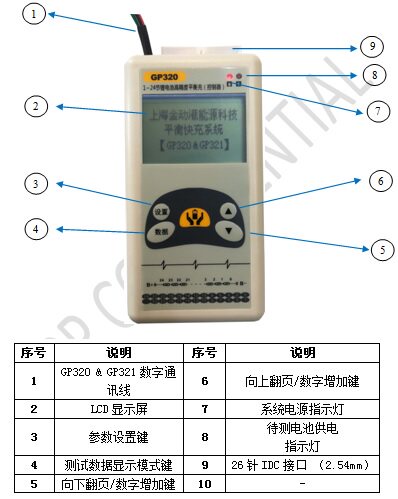

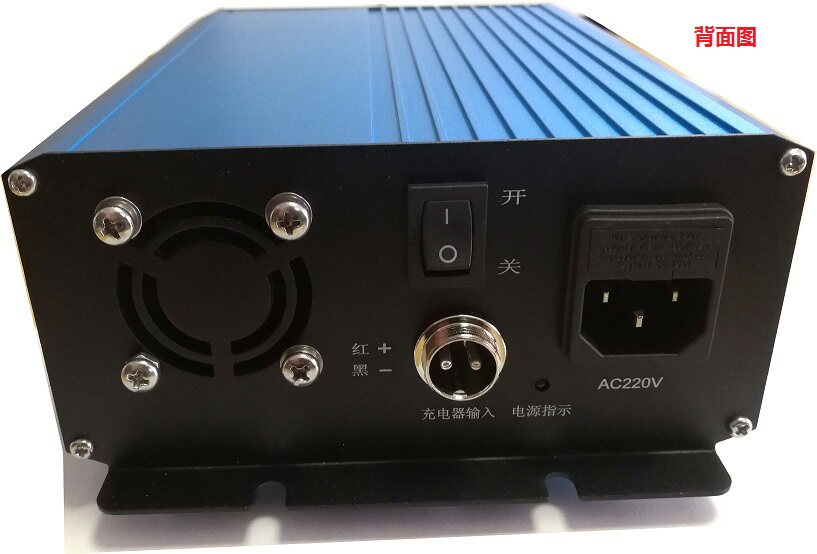

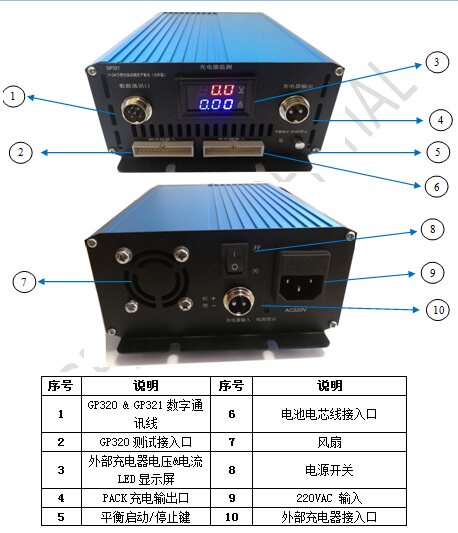

[四、系统外形介绍]

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

&nbsp;

&nbsp;

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

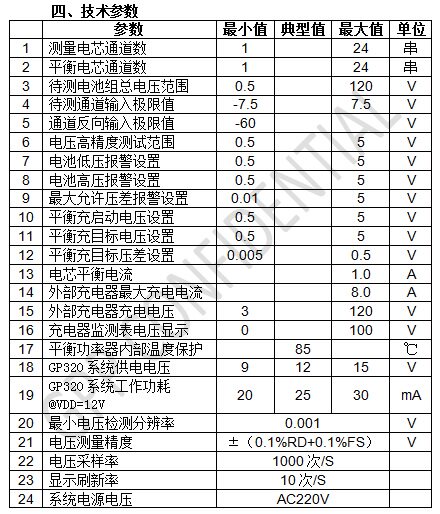

[五、技术参数]

&nbsp;

&nbsp;

&nbsp;

[六、GP320 ]&[ GP321 接口示意图]

&nbsp;

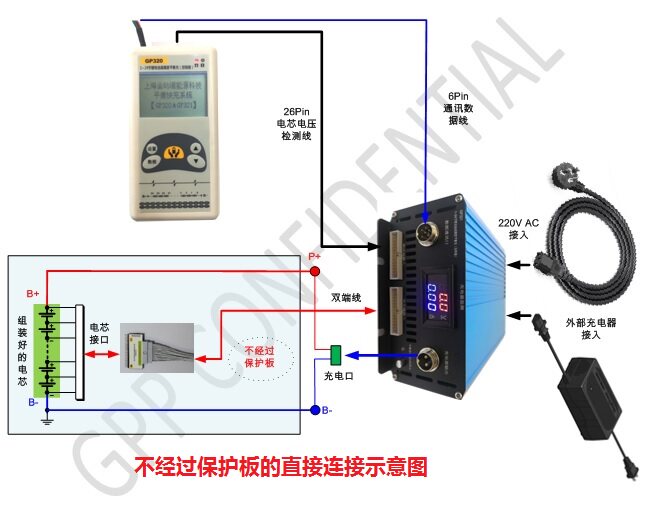

[(1) 外部充电器充电时不经过保护板， 由GP321来直接介入正极和负极：]

&nbsp;

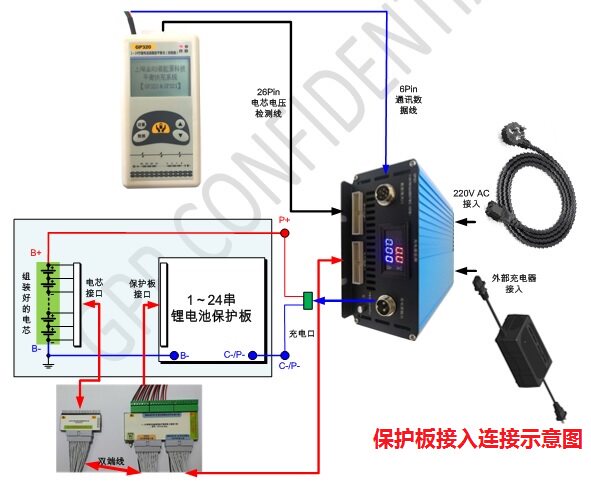

[（2） 电池包已好，维修或出厂时进行保护板在线平衡修复连接图：]

&nbsp;

&nbsp;

[接口为进口]IDC26[插座，间距为]2.54mm,[插针镀金，接触牢固可靠。]

&nbsp;

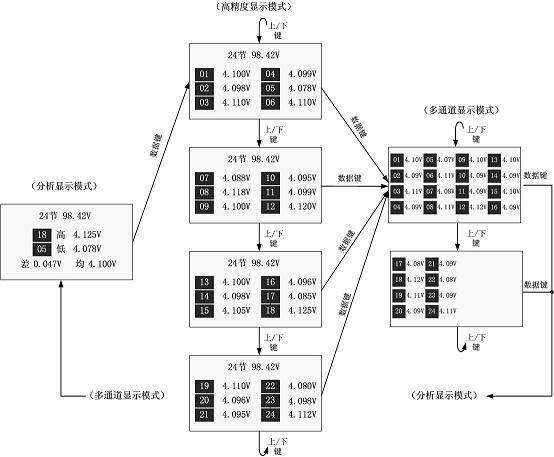

[七、GP320测试信息快速显示流程]&nbsp;

&nbsp;

[整个显示界面可迅速让用户了解所有电芯的电压情况，还可通过 ]&[ldquo;报警参数设置]&[rdquo; 和 ]&[ldquo;用户自校准]&[rdquo;界面，实现更安全和 高精度测试；]

[同时对需要平衡的CV电压和目标压差都可设置；]

[关于其他详细产品介绍，欢迎咨询。]

&nbsp;

&nbsp;

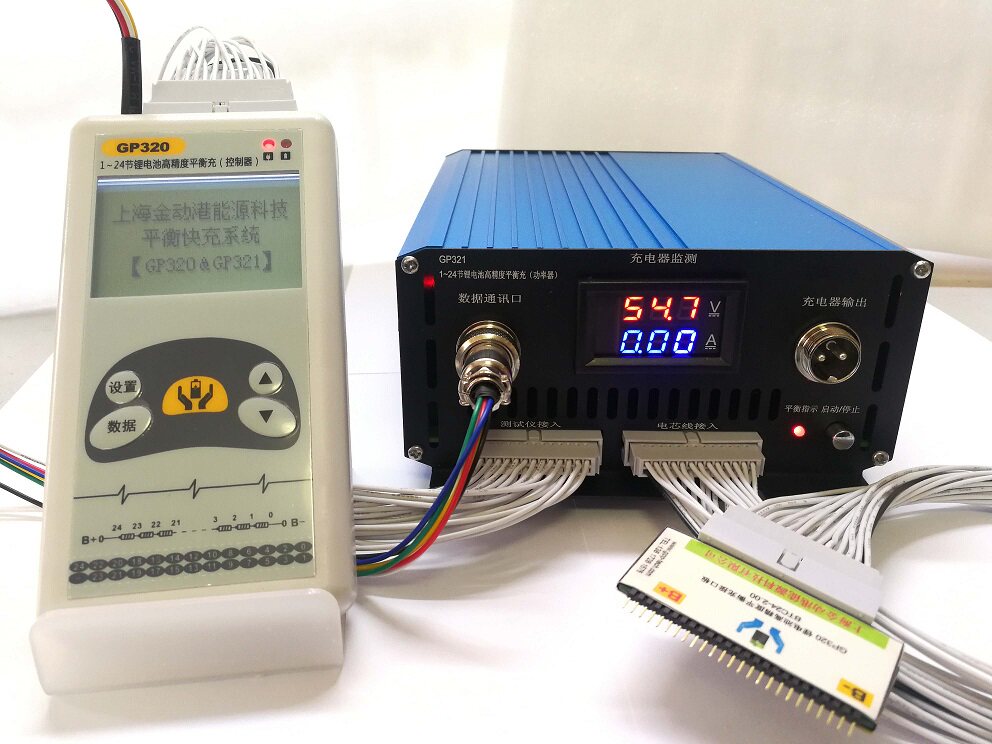

[八、GP320 ]&[ GP321使用例图]

&nbsp;

&nbsp;

&nbsp;

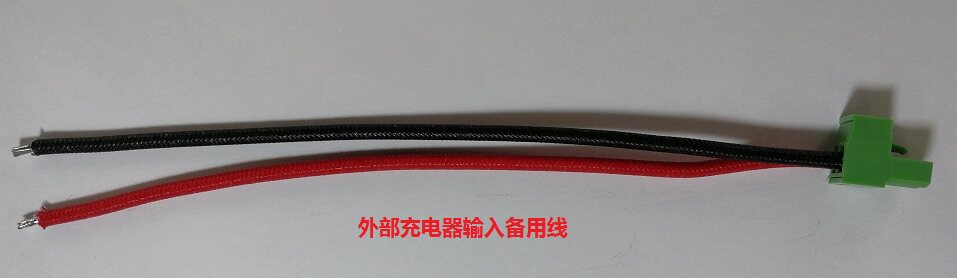

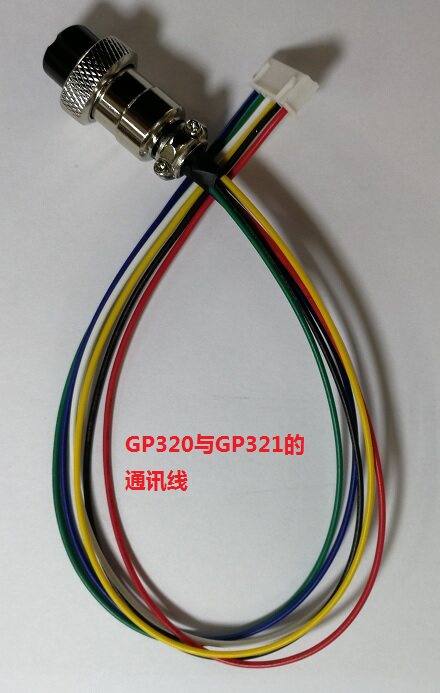

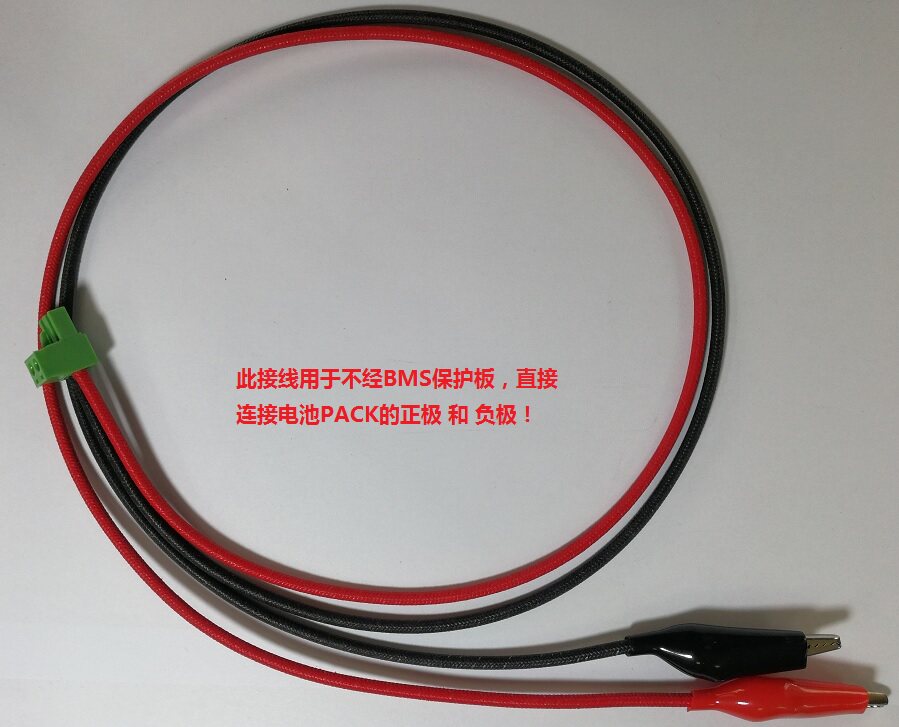

[九、][部分配件列图：]

&nbsp;

&nbsp;

&nbsp;

&nbsp;

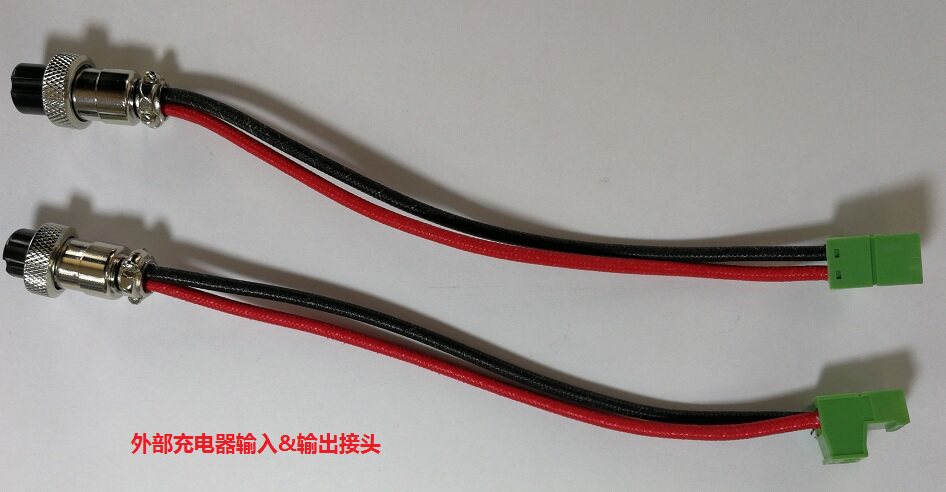

[十、为方便客户快速连接及使用，有特别赠送部分工具]

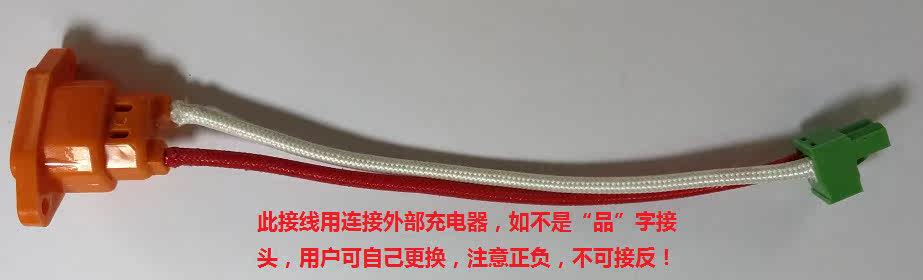

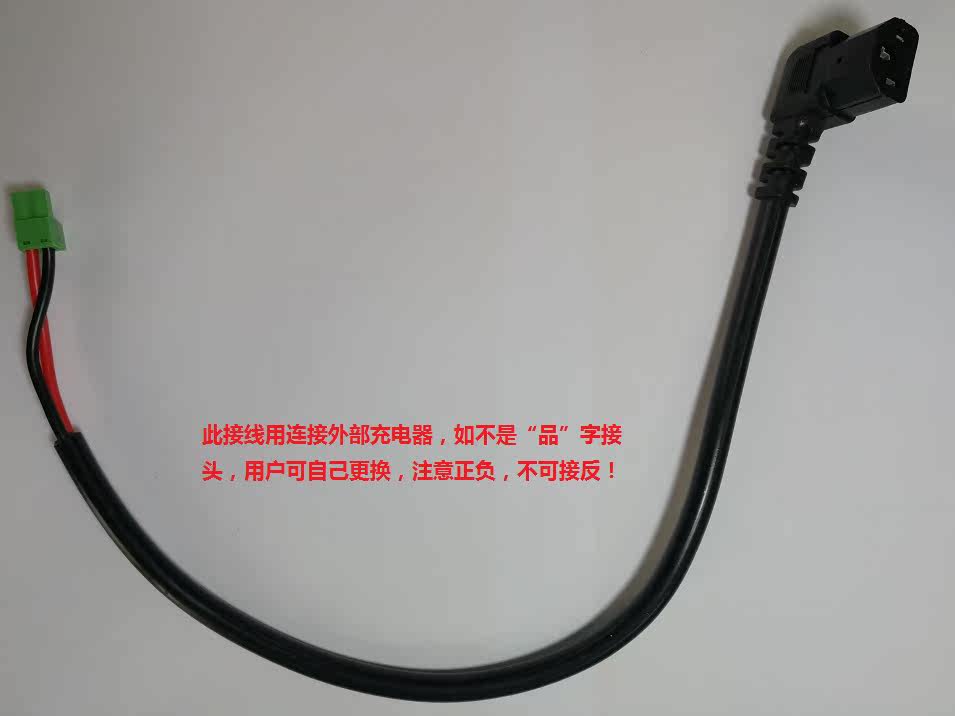

&[ldquo;品]&[rdquo; 充电器连接接头]

&nbsp;

&nbsp;

&nbsp;

&nbsp;

[备注： 有任何技术疑问，欢迎直接联系交流！]
