Бесщеточные двигатели, контроллеры, ручки, тормоза и детекторы залов не имеют ничего общего с электромобилем 36 В, 48 В, 60 В, 64 В, 72 В питания!ПересечениеПересечениеПокупатели, которые это нужно, могут принять это напрямую, есть акции!ПересечениеПересечениеС инструкциями!ПересечениеПересечениеСокровища по ремонту автомобиля только помогают обнаружению и диагностике. Контроллер обнаружения не полностью обнаружен на 100%. Он обнаруживает только фазовую линию и границу линии зала контроллера. Это приведет к тому, что контроллер будет работать нормально, а также сокровища для ремонта автомобиля. нельзя судить!ПересечениеПересечение
Существует много цветов ремонта автомобилей, и каждая партия товаров поставляется случайным образом и не указывает цвет.

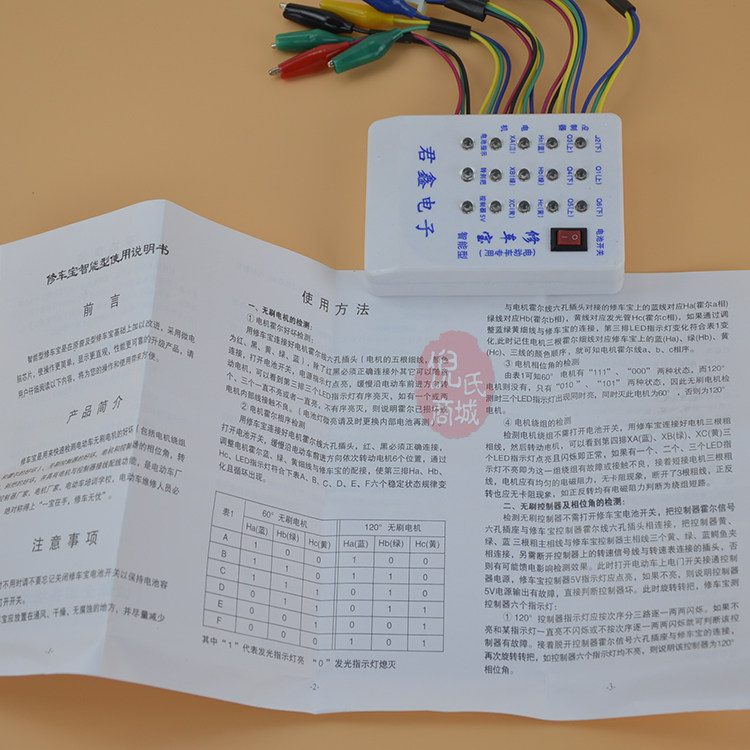

Вступление:
1. Инструкции по обнаружению и распознаванию неисправностей контроллера бесщеточного двигателя
Бесщеточное обнаружение контроллера и распознавание неисправностей
Контроллер соединения
1 в инструменте“Управлять линией руля”Подключиться к контроллеру
2“Линия зала контроллера”Стыковка с линией зала контроллера
3“Общественная фазовая линия контроллера двигателя) подключается к трем фазовым линиям контроллера
4“Питание контроллера“Подключен источник питания питания (положительные и отрицательные электроды не могут быть подключены неправильным полюсом)
5 Finder Jack вставлен в“Зарядное устройство (пожалуйста, выберите зарядное устройство для электромобилей, которое согласуется с напряжением контроллера)
B Контроллер обнаружения
1 Убедитесь, что контроллер подключен к детектору и подключите источник питания зарядного устройства после правильности. В настоящее время следите за панелью“Контроль 5v”Независимо от того, освещен ли свет, если он не включен, его не нужно продолжать.“Контроль 5v”Если огни регулярно мерцают, выходной сигнал 5V контроллера нормальный и может быть дополнительно эксплуатироваться.
2 Отрегулируйте ручку регулировки панели приборной панели (ручка контроллера) и медленно поверните по часовой стрелке. Группа, HC Blue - это группа), не ли сияют ли свет. Если свет не яркий, это означает, что контроллер поврежден.“Инструмент приводит к цвету, отмеченному цветом, отмеченным панелью), и требуется соответствующая часть контроллера обслуживания (обычно повреждена трубкой MOS; если три набора ламп забились попеременно, посмотрите, регулируется ли яркость панелью Ручка регулировки и изменения (от не ярко -ярких, ярких и темных), если есть изменение, это нормально, и если нет никаких изменений в контрольную часть контроллера контрольной части, она выходит из управления.
Во -вторых, операция Описание сбоя бесщеточного двигателя и автоматической идентификации фазового угла и фазы фазы
Примечание: когда не используется, пожалуйста, отключите переключатель этого теста и включите переключатель во время использования (нет необходимости включать переключатель при измерении обмотки двигателя, и только когда моторный зал и фаза двигателя измеряются ), переключатель необходим).
Инструкции:
1. Электрическая обмотка машины измерения: используйте этот тестер“Общественная фазовая линия контроллера двигателя”Три зажима соединены с тремя фазовыми линиями от двигателя (обычно синие, желтые и зеленые линии на двигателе). По часовой стрелке (вдоль обычного прогресса вдоль автомобиля, движущейся вперед, обычно поверните направление), вы можете увидеть три индикатора (светодиоды) на первом ряду тестера, чтобы зажечь и мерцание, что является нормальным; Два или три, чтобы не освещать лампу, не включены, поэтому этот набор обмотки является отказа или плохим контактом).
2. Проверьте электронный зал: Свяжите шестикратную заглушку -в двигателе с шестью ядрами этого тестера (пять тонких линий двигателя, цвет красный, черный, желтый, зеленый и синий) Можно связать по желанию, а затем медленно поверните двигатель по часовой стрелке (вдоль нормального направления автомобиля). , тогда этот набор зала является неудачей или плохим контактом.
3. Это фазовый угол двигателя, измеренный 60 градусов или 120 градусов: свяжите шестикратную заглушку -в двигателе с шестью ядрами этого тестера (пять тонких линий двигателя, цвет красный, черный Желтый, зеленый, синий), за исключением красного и черного, должно быть правильно подключено за пределы соединения, а затем наблюдается 60 -дегровый индикатор в инструменте. На 120 -дегровый двигатель.(Нет необходимости вращать двигатель)
4. Электрическая последовательность измерения
(1) Измерение двигателя двигателя:
(A) 60 -Degree Motor: используйте шесть ядерных заглушек этого тестера, чтобы подключить шестикратную заглушку -в двигателе (пять тонких линий двигателя, цвет красный, черный, желтый, зеленый, синий и) вы можете подключиться к завещанию вне соединения, а затем медленно повернуть двигатель на двигателе по часовой стрелке (вращающийся вдоль нормального направления вперед мотора). Статус трех индикаторов HB и HC изменяется на: 100-110-111-011-001-000 Цикл шести состояний. синий (в это время, если двигатель вращается медленно в это время, можно обнаружить, что состояние трех показателей HA, HB и HC слева направо может быть изменено в правильное состояние, а порядок 100-110-111-011-001-000 шесть состояний).В это время помните, что правильное состояние порядка трех тонких линий тестового прибора Желтое, зеленое и синее соответствует порядок цвета трех тонких линий двигателя. HA, HB, HC и фаза.
(B) Мотор 120 -Degree: используйте шесть ядерных заглушек этого тестера, чтобы подключить шестикратную заглушку -в двигателе (пять тонких линий двигателя, цвет красный, черный, желтый, зеленый, синий) Другие могут быть подключены по желанию, а затем медленно поворачивает мотор по часовой стрелке (вдоль нормального направления автомобиля). HC изменяется на: 100-110-111-011-001-000 шесть состояний цикл. синий (это, если двигатель вращается медленно, когда он медленно пойман, можно обнаружить, что состояние трех индикаторов слева направо, HA, HB и HC изменяется в правильное состояние, а порядок: 100-110- 010-011-001-101).В это время помните, что правильное состояние порядка трех тонких линий тестового прибора Желтое, зеленое и синее соответствует порядок цвета трех тонких линий мотора. , HB и HC.
(2) Последовательность фазы обмотки. Благодаря вышеуказанному тестированию я уже знаю, что ее фазовые последовательности HA, HB и HC полностью соответствовали порядок цвета. ПолемТем не менее, последовательности фазы моторных намотков некоторых производителей двигателя не соответствуют последовательностям фазы зала (некоторые противоположны, а некоторые являются совершенно регулярными), так что до тех пор, пока двигатель подключен к стандартному контроллеру.Следовательно, порядок цветов Hall HA, HB, HC Phase последовательностей, затем зал HA, HB, HC и стандартный контроллер правильно подключены, а затем моторная обмотка оценивается максимально шестью различными методами (изменения). Когда двигатель стабилен, нет шума, небольшой ток воздушной нагрузки, обычно не превышающий 1А).Таким образом, могут быть сделаны последовательности всех производителей моторных ветров и последовательных цветов.
3. Инструкции по обнаружению и распознаванию руля, обнаружению и распознаванию разломов датчика
Когда соединение будет протестировано, пожалуйста, не открывайте красный переключатель кнопки вместе и ставите три линии на верхнюю ручку и на инструмент.“Оборот”Подключите, соединение должно подтвердить, что три линии улучшаются, то есть красное соединение, черное, черное, зеленое соединение, а затем открывая кнопку переключения, чтобы медленно повернуть ручку.“Оборот”Лампа не освещена самой яркой, что является положительным вращением.Если огни включены без света, он изменен.
Если вы обнаружите, обнаружите“Оборот”Свет прост, что указывает на то, что поворот компонентов Neocho проникает.Если корректировка регулируется“Оборот”Не изменяя лампу, это означает, что внутренний магнит падает или компонент зала поврежден.То же самое относится и к обнаружению датчика справки.“Оборот”Свет постоянно мигает.
