ETECH/逸特 Робот, концентратор, мотор, кодировщик, электромобиль, 6.5 дюймов
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Sichuan Hongjun Technology Co., Ltd. является одним из домашних профессиональных производителей колесных автомобилей!Бесстраночный моторный концентратор постоянного тока поддерживает крупные мастерские и иностранные производители бренда, электрический скутер, электрические велосипеды, одиночные колеса и сбалансированные автомобили!Компания сосредоточена на технологических исследованиях, разработках и инновациях. Она имеет продвинутые линии внутренних производственных собраний, высококачественные технологии и команды продаж, а также имеет независимые права импорта и управления экспортом. Компания приветствует людей из всех слоев общества для руководства!
Sichuan Hongjun Science and Technology Co., Ltd Ведущий&D и инновации!
Семинар по технологиям Hongjun / качественная проверка / Luck Hononononon Workshop / QC / доставка

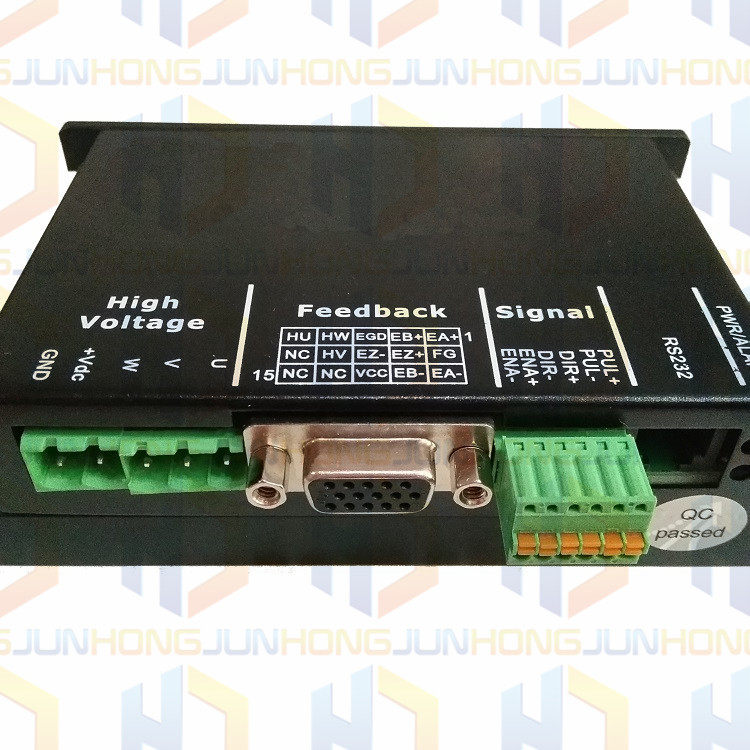

Определение интерфейса драйвера
| Порт ввода питания | |||
| Терминал номер | символ | определение | иллюстрировать |
| 1 | VDC | Введите источник питания DC | +20V-+60V |
| 2 | GND | Входная мощность | 0 |
Моторный порт | |||
| Терминал номер | символ | определение | |
| 1 | U | Фаза двигателя U | |
| 2 | V | V-фаза двигателя | |
| 3 | W | Фаза двигателя W | |
Порт модели цифрового управления | |||
| Терминал номер | символ | определение | |
| 1 | ENA+ | Включить положительный вход | |
| 2 | ENA- | Включить отрицательный ввод | |
| 3 | PUL+ | Пульсопозиционный вход | |
| 4 | PUL- | Импульсный отрицательный вход | |
| 5 | DIR+ | Введите направление | |
| 6 | DIR- | Направление отрицательного входа и выхода | |
Порт сигнала обратной связи энкодера и датчика Холла | |||
| серийный номер | Сигнал | определение | |
| 1 | EA+ | Энкодер двигателя, положительный вход фазы А | |
| 2 | EB+ | Положительный вход фазы B энкодера двигателя | |
| 3 | EGD | Выходная мощность | |
| 4 | HW | Моторный зал W фаза | |
| 5 | HU | Моторный зал U-фаза | |
| 6 | FG | Экранирующее заземление энкодера | |
| 7 | EZ+ | Бронировать | |
| 8 | EZ- | Бронировать | |
| 9 | HV | Моторный зал V фаза | |
| 10 | NC | нулевой | |
| 11 | EA- | Фаза A датчика двигателя, отрицательный вход | |
| 12 | EB- | Отрицательный вход фазы B энкодера двигателя | |
| 13 | VCC | Вывод+5 В питания | |
| 14 | NC | нулевой | |
| 15 | NC | нулевой | |
RS232 Интерфейс | |||
| Терминал номер | символ | определение | |
| 1 | NC | | |
| 2 | +5V | Источник питания | |
| 3 | TxD | RS232 отправка | |
| 4 | GND | Источник питания | |
| 5 | RxD | RS232 | |
| 6 | NC | | |

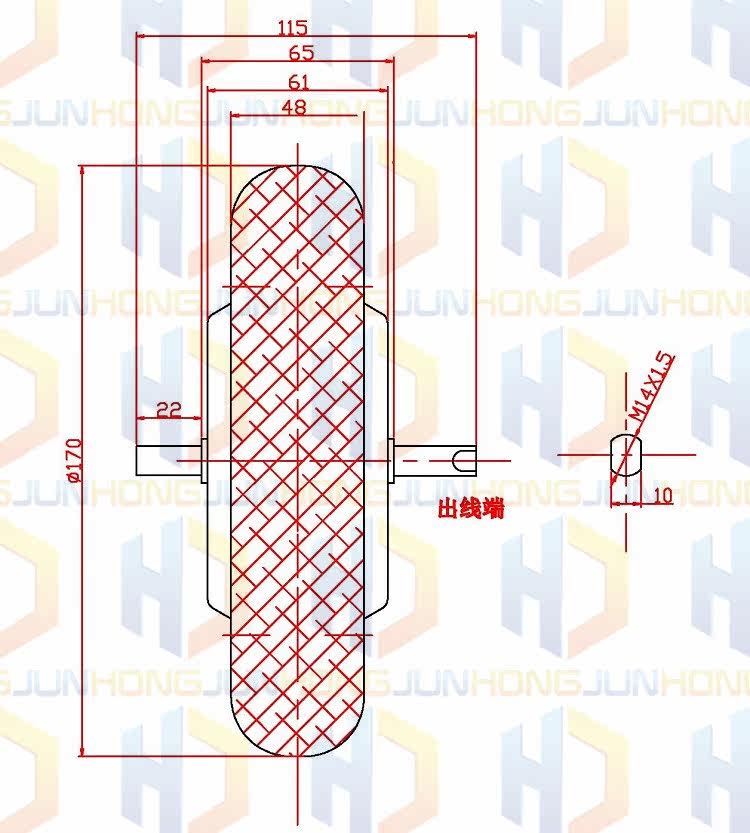

Схема установки двустороннего вала

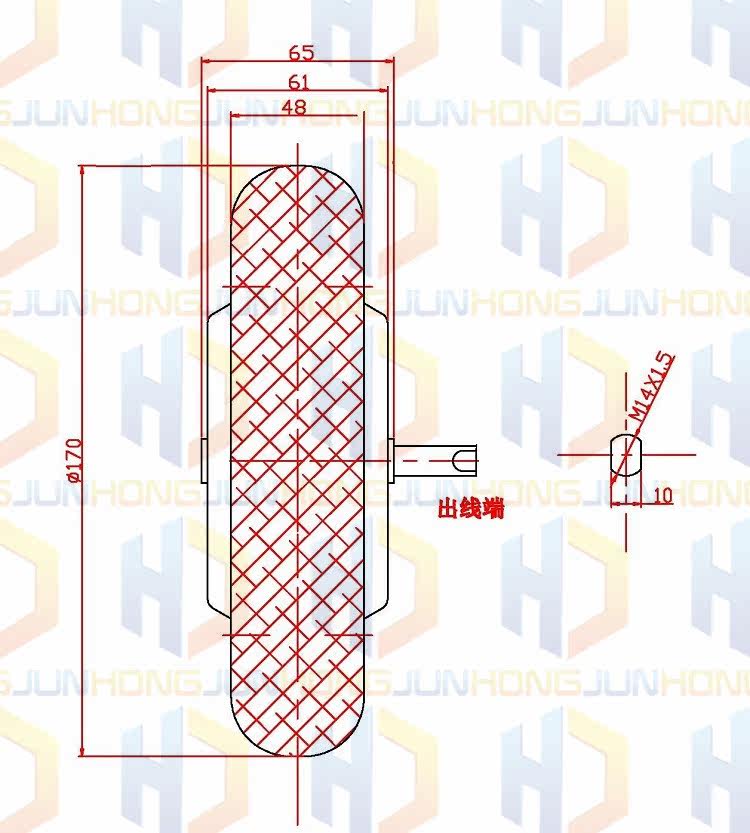

Схема установки одностороннего вала
1. Механические и электрические продукты являются индивидуальными продуктами. Некачественные проблемы не принимают 7 дней без причины для возврата. Пожалуйста, внимательно рассмотрите перед заказом;
2. Все цены в нашем магазине -это налоговые цены;
3. Если упаковка будет повреждена, она будет проверена, если она будет повреждена, в противном случае потеря, вызванные покупателем, будут нести само по себе;
4. Если продукт изменяется на внешности, он будет премиум и не уведомлен.
