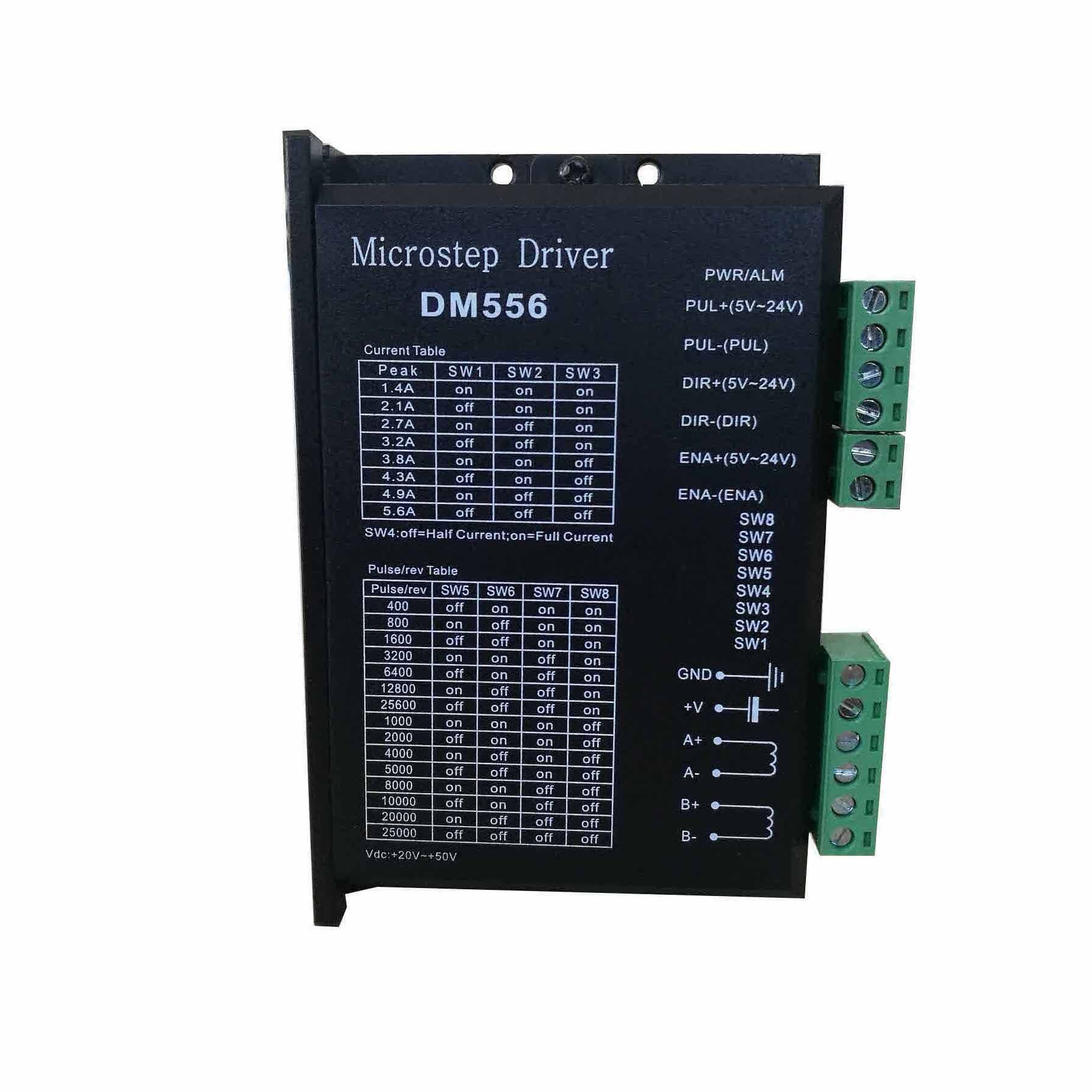

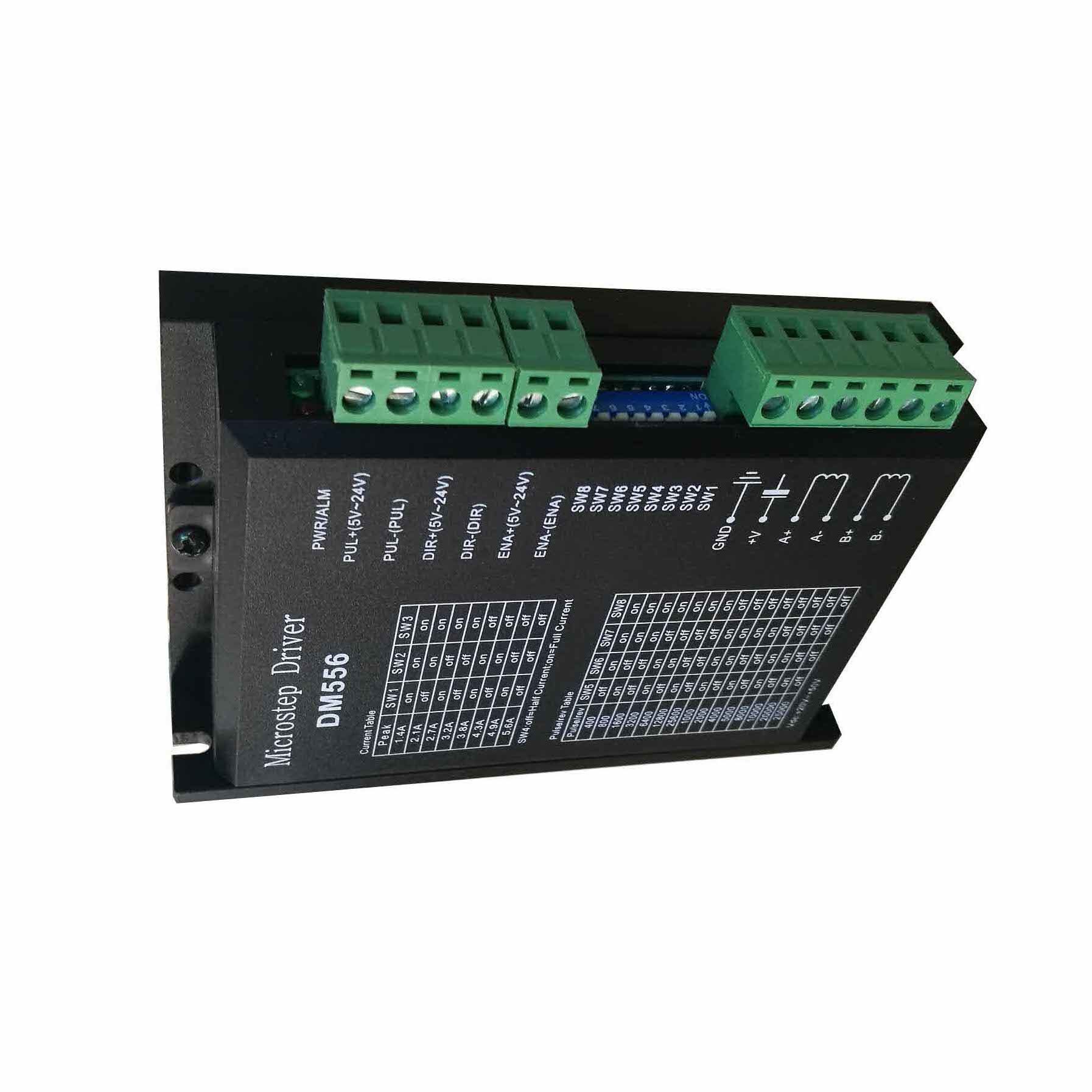

57/86 Step Motor Drive DM556 Новое место

Цена: 1 374руб.    (¥65)
Артикул: 527620893852

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电机销售厂家
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥96020 170руб.
¥61012 817руб.
¥901 902руб.
¥801 691руб.
  • Информация о товаре
  • Фотографии

Описание продукта
Драйвер DM556 имеет более низкий нагрев двигателя, шум и более высокую стабильность, чем M542V1.x, и более низкие затраты.其微步细分数有 15 种 ， 最大步数为 25000pulse/rev ；其工作峰值电流范围为 1,4a－5.2a ， 共 有 8 档 ， 电流的分辨率约为 0,45a ；具有自动半流 ， Функции, такие как чрезмерное давление и защита от перегрузки.Этот драйвер питается от DC.

Основное поле приложения
Подходит для различного малого и среднего автоматического оборудования и инструментов, таких как скульпторы, маркировочные машины, режущие машины, лазерная обработка, машины с ЧПУ, автоматическое сборочное оборудование и т. Д.Эффект хорош в использовании оборудования с низким уровнем кости, низкого уровня и высокой скорости.





Функция диска

инструкции

Настройки микро -шаговой подразделения

Сегмент Microstep драйвера устанавливается четырьмя циферблатными переключателями SW5 -SW8, и он имеет в общей сложности 15 сегментов микро -шага.Когда пользователь устанавливает сегмент Microstep, драйвер должен быть остановлен первым.Для настройки конкретного сегмента микро -шага, пожалуйста, объясните поверхность водителя.

Вывод настройки тока

Выходной ток привода устанавливается для установки трех циферблата Dial -SW1 -SW3, а его выходной ток имеет в общей сложности 8 шестерни.Для настроек конкретного выходного тока, пожалуйста, объясните поверхность драйвера.

Автоматическая полуоткрытая функция

Пользователи могут установить автоматическую полузащитную функцию драйвера через SW4.OFF указывает, что статический ток устанавливается на половину динамического тока и на означает, что статический ток такой же, как динамический ток.Как правило, используйте SW4, чтобы снизить лихорадку и надежность двигателей и драйверов.Примерно через 0,4 секунды после остановки импульсных строк ток автоматически уменьшается примерно до половины (60 % фактического значения), а тепло тепла теоретически уменьшается до 36 %.

Интерфейс сигнала

Pul + и pul -имеет положительный и отрицательный конец сигнала импульса; Dir + и dir -имеют положительный и отрицательный конец сигнала; ena + и ena -имеют положительный и отрицательный конец сигнала включения.

Двигатель интерфейс

A + и A -положительные и отрицательные терминалы а -фазной обмотки двигателя; B + и B -позитивные и негативные терминалы B -фазы мотора B.Когда двухфазная группа обмотки A и B заменяются, направление двигателя может быть изменено.

Силовая интерфейс

Питание постоянного тока используется для подачи питания.

Индикатор

Водитель имеет два красных и зеленых индикаторов.Среди них зеленый свет - это индикатор мощности. Когда привод включен, зеленый свет часто включается; красный свет является индикатором неисправности. Когда перевальнивание и перегрузка наносятся на перенос, часто наносится неисправный свет.После того, как сбой был очищен, красный свет был уничтожен.Когда водитель не стерж, сбой может быть очищен только путем повторного обезживания и повторного.

Установка примечания

Размер водителя: 118×75.5&Время; 34 мм, расстояние отверстия для установки составляет 112 мм.Он может быть установлен и вертикальная установка. Рекомендуется использовать вертикальную установку.При установке он должен быть близко к металлическому шкафу, чтобы облегчить рассеяние тепла.





Работайте текущие настройки



Выходной пик ток

Вывод опорного тока

SW1

SW2

SW3

1.4A

1.0A

on

on

on

2.1A

1.5A

off

on

on

2.7A

1.9A

on

off

on

3.2A

2.3A

off

off

on

3.8A

2.7A

on

on

off

4.3A

3.1A

off

on

off

4.9A

3.5A

on

off

off

5.6A

4.0A

off

off

off





Настройки микро -шаговой подразделения



Ступеньизменять

SW5

SW6

SW7

SW8

400

off

on

on

on

800

on

off

on

on

1600

off

off

on

on

3200

on

on

off

on

6400

off

on

off

on

12800

on

off

off

on

25600

off

off

off

on

1000

on

on

on

off

2000

off

on

on

off

4000

on

off

on

off

5000

off

off

on

off

8000

on

on

off

off

10000

off

on

off

off

20000

on

off

off

off

25000

off

off

off

off
