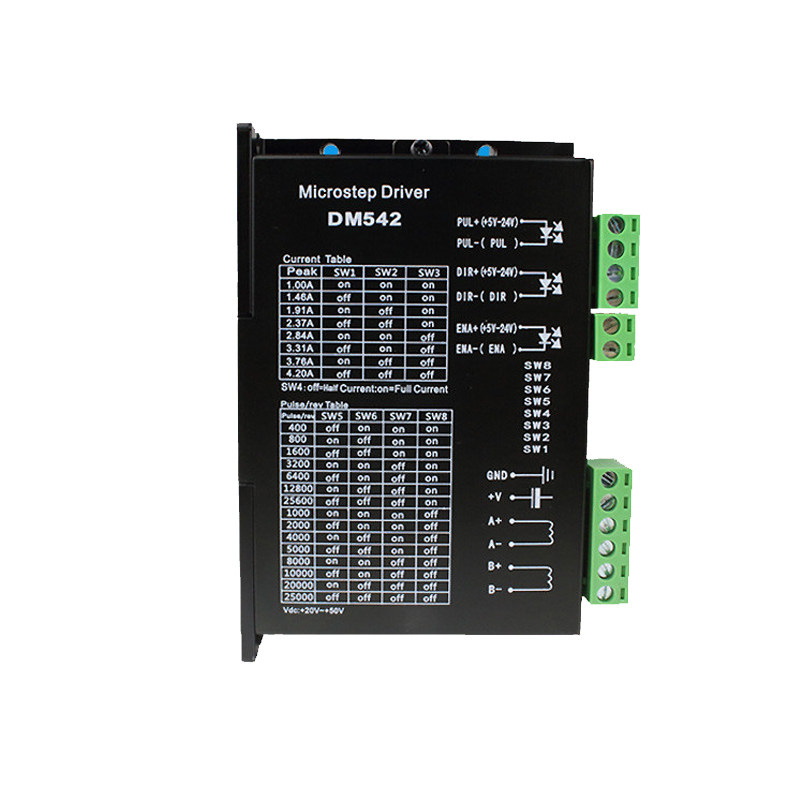

57/86 Пошаговый моторный привод DC20 ～ 50 В ток 4.2A Driver DM542 DM542

Цена: 1 480руб.    (¥70)
Артикул: 526318309401
Доставка по Китаю (НЕ включена в цену):
148 руб. (¥7)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电机销售厂家
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥96020 170руб.
¥61012 817руб.
¥901 902руб.
¥801 691руб.
  • Информация о товаре
  • Фотографии

DM542AтипПодписание двухфазного гибридного привода двигателя с использованием DC 18~50VИсточник питания, подходящий для напряжения в движении18V~50VТок меньше, чем4.0Aвнешний диаметр42~86МиллиметрДвухфазный гибридный шаг двигатель.Этот драйвер использует ток сервопривода AC для управления током. Крутящий момент двигателя колеблется очень мал, работа с низкой скоростью очень стабильна, а вибрации и шума практически нет.Крутящий момент на высокой скорости также намного выше, чем другие двафазные диски, с высокой точностью позиционирования.Широко применяется к оборудованию с высокими показателями дебатов, такими как резьба, машины с ЧПУ и упаковочный механизм.



Главная особенность

1 Средний ток управление, двухфазный вывод драйвера синусоидального тока

2 DC 18~50Vпитаться от

3 Вход/вывод сигнала оптического выделения

4 Существует функция перенапряжения, под давлением, перегрузкой и защитой от короткого цикла

5 Пятнадцать сегментаций передачи и автоматическая полузащитная функция

6 Настройки тока выхода на восемь

7 Иметь сброс неудачника

8 Крутящий момент двигателя связан с его скоростью, и он не имеет ничего общего с количеством вращения двигателя

9 Высокая скорость начала

10.Высокий крутящий момент

1. Электрические параметры

Входное напряжение

DC18~50Vвходить

Входной ток

Меньше, чем4Ампер

Выходной ток

1.0A~4.2A

достижение    потребление

Потребляемая мощность:80WПредметы  Внутренняя страховка:6A

температура    степень

Рабочая Температура-10 ~ 45℃; хранение температуры-40 ℃~70℃

мокрый    степень

Не может быть выставлен, нет капель воды

газ    тело

Никакой газ и проводящая пыль не запрещено

Тяжелый    Количество

200грамм



2. Интерфейс управляющего сигнала

   Рисунок 1 является принципиальной диаграммой водителя

1, Определение сигнала управления

PLS/CW+:   шаг в входном сигнале импульсного сигнала положительный или вперед шаг вперед импульсный импульсный сигнал вход положительный конец положительный конец

PLS/CW-:   шаг в входной клемме отрицательного или прямого импульса с отрицательной терминалом сигнала сигнала

DIR/CCW+: Вход сигнала направления направления положительный или обратный шаг

DIR/CCW-:  Шаг направления сигнала ввода входной конец или обратный шаг шаг

    ENA+:      Decader включен сброс сигнал сброса, чтобы ввести положительный конец

     ENA-:      decader включен сброшен вход сигнала отрицания

 фигура 2.  введите цепь интерфейса (метод общего катодного соединения)

Контроллер PNP Вывод

Примечание. Когда значение VCC составляет 5 В, R короткое соединение;

VCCКогда значение составляет 12 В, r составляет 1K и больше 1/8 Вт сопротивления;

VCCКогда значение составляет 24 В, r составляет 2K, превышает сопротивление 1/8 Вт;

RДолжен быть подключен к стороне сигнала контроллераСущность



В -третьих, функциональный выбор(Осознайте с помощью DIP -переключателя на панели привода)

1, Установить количество двигателей на шаг

Привод двигателя может установить мотор на 400, 500, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400, 8000, 10000, 12800 шагов.Пользователи могут установить диски диска с помощью SW5, SW6, SW7 и SW8 бит циферблата на передней панели диска (как показано в таблице 1):



SW5Статус

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

SW6Статус

ON

OFF

OFF

ON

ON

OFF

OFF

ON

ON

OFF

OFF

ON

ON

OFF

OFF

SW7Статус

ON

ON

ON

OFF

OFF

OFF

OFF

ON

ON

ON

ON

OFF

OFF

OFF

OFF

SW8Статус

ON

ON

ON

ON

ON

ON

ON

OFF

OFF

OFF

OFF

OFF

OFF

OFF

OFF

Ступеньки

400

800

1600

3200

6400

12800

25600

1000

2000

4000

5000

8000

10000

20000

25000



Таблица 1

2, Выбор метода управления

Биты SW4 на дистанционном переключателе могут быть установлены на два метода управления:

Объект“OFF&Rdquo; в то время это полузащитная функция.

Объект“ON&Rdquo; в то время это не полузащитное.



3, Установить ток выходной фазы

Чтобы привлечь шаг двигатель с различным крутящим моментом, пользователи могут установить диск диска через циферблат SW1, SW2, SW3 на панели приводаВзаимноУстройство текущего (допустимого значения), выходной ток, соответствующий каждому положению переключателя, и выходное ток тока, соответствующее различным типам драйверов, отличается.Смотрите таблицу 2 подробно.







Выходной ток (A)

SW1

SW2

SW3

PEAK

RMS

ON

ON

ON

1.00

0.71

OFF

ON

ON

1.46

1.04

ON

OFF

ON

1.91

1.36

OFF

OFF

ON

2.37

1.69

ON

ON

OFF

2.84

2.03

OFF

ON

OFF

3.31

2.36

ON

OFF

OFF

3.76

2.69

OFF

OFF

OFF

4.20

3.00







Таблица 2



4,Полуокуратная функция

Функция полузащиты относится к автоматическому падению выходного тока привода до 70%от номинального выходного тока после того, как Pulmi составляет 500 мс без шага -шага -шага, который используется для предотвращения лихорадки двигателя.



В -четвертых, интерфейс питания

1,+V, GND: подключить диск диска

+V:прямойпотокПитание равномерный, напряжение источника питания является прямымПоток 16-50 В.СущностьМаксимальный ток составляет 5АСущность

GND:прямойпотокНегативная сила.

2, А+  A-  B+   B-: подключите двухфазный гибридный шаг

    Соединение привода и двухфазного гибридного шага -двигателя принимает четырех линейную систему. Обмотка двигателя подключена и подключена последовательно, а метод подключения хорош. ,

Во время серии ток драйвера равен току обмотки двигателя.

Four:



5. Установка



Вокруг должно быть пространство 20 мм, и вы не можете поместить его рядом с другим тепловым оборудованием. Избегайте пыли, масляного тумана, коррозионного газа, слишком большой влажности и сильного поля вибрации.
