86HS7823 86HS9745 86HS12768

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Информация о товаре
- Фотографии
| Спецификации продукта |
| ???? | |||||||||||||||||||||||
| |||||||||||||||||||||||
| |||||||||||||||||||||||
Температура окружающей среды   | |||||||||||||||||||||||
Сопротивление изоляции 100MΩ Min.500V DC | |||||||||||||||||||||||
Устойчивый   давление 500V AC for 1minute | |||||||||||||||||||||||
Радиальное избиение 0.06mm Max.(450g Load) | |||||||||||||||||||||||
Горизонтальное избиение 0.08mm Max.(450g Load) | |||||||||||||||||||||||
повернись CW (See from Front Flange) | |||||||||||||||||||||||
| Технические данные(Electrical Specifications): | ||||||||||||
| ???? | ???? | ???? | ???? | ???? | ???? | ???? | ???? | ???? | ???? | ???? | ||
| Моторная модель | Шаг | Длина тела | Статический крутящий момент | Фазовый ток | Фазовое сопротивление | Фазовая индуктивность | Позиционирование крутящего момента | Момент инерции | Вести | масса | ||
| Model | Step Angel | Motor Length | Holding Torque | Rate Current | Phase Resistance | Phase Inductance | Detent Torque | Rotor Inertia | Lead Wire | Motor Weight | ||
| (°) | L(mm) | (N.m) | (A) | (Ω) | (mH) | (kg.cm) | (g.c㎡) | (NO.) | (kg) | |||
| 86HS7823 | 1.2 | 78 | 2.3 | 5.0 | 1.0 | 2.4 | 1.0 |
|
| 2.2 | ||
| 86HS9745 | 1.2 | 97 | 4.5 | 5.0 | 1.2 | 4.2 | 2.0 | 2400 | 6 | 3.3 | ||
| 86HS12768 | 1.2 | 127 | 6.8 | 3.5 | 6.0 | 25 | 3.0 | 3100 | 6 | 4.1 | ||
*Вышеуказанное - это только репрезентативный продукт, и производственные элементы могут быть сделаны в соответствии с требованиями клиента
*Примечание: мы можем управлять продуктами по производству в соответствии с клиентом's requirements.

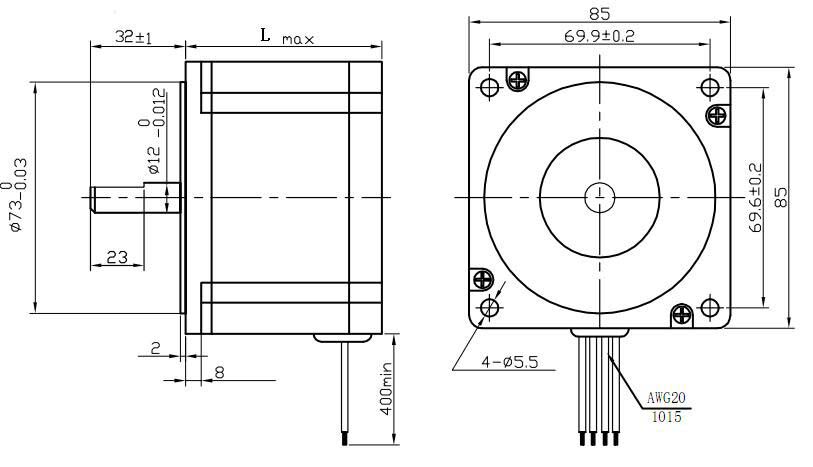

| 86Диаграмма серийной внешности(Mechanical Dimensions): |

Спортивные параметры:
| МодельМодель | Осевой диаметр (мм) | Разгибание вала (мм) | Осевая длина (мм) | |
| 57HS4105 | 6.35 | Платформа 0,8×15 | 21 | |
| 57HS5609 | 6.35 | Платформа 0,8×15 | 21 | |
| 57HS7915 | 8 | Платформа 0,8×15 | 21 | |
| 86HS7820 | 12 | Платформа 1×25 | 32 | |
| 86HS10540 | 12 | Платформа 1×25 | 32 | |
| 86HS12770 | 14 | Клаский ключ 4×4×25 | 32 | |

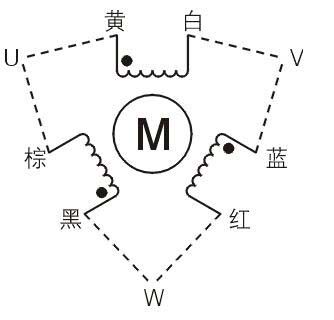

| Wiring Diagram(Карта WIRM) |
