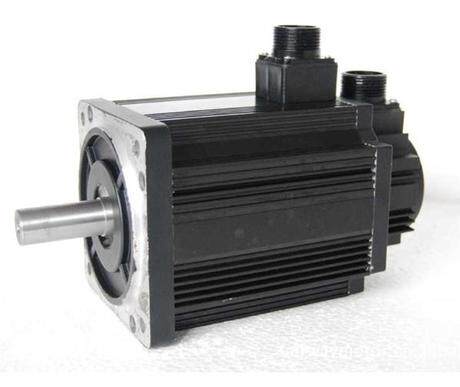

90STM02430 90STM03530 Сервуал

Цена: 18 909руб.    (¥900)
Артикул: 37281123732

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电机销售厂家
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥146030 558руб.
¥96020 170руб.
¥61012 817руб.
¥901 902руб.
  • Информация о товаре
  • Фотографии

Описание модели

90 ST   -M  100  10

  1  2     3      4    5



1: Указывает внешний диаметр двигателя, единица мм.

2: Это означает, что двигатель представляет собой синусоидальный синхронный синхронный сервопривод AC -синхронного двигателя.

3: Указывает элемент обратной связи двигателя, M является оптоэлектронным энкодером.

4: Это означает, что рейтинг крутящего момента двигателя, значение составляет три цифры×0,1, единица нм.

5: Указывает номинальную скорость двигателя, а его значение - двоичное число×100, единица оборотов.





Технические данные



Технические параметры

единица

Модель сервопривода

90ST-M02430

Оценка выходной мощности

W

750

Номинальный крутящий момент

N·m

2.4

Самый большой момент

N·m

7.1

Номинальная скорость

rpm

3000

Максимальная скорость

rpm

3600

Мотор -ротор инерция

Kg·m2

2.45×10-4

Коэффициент крутящего момента

N·m/A

1

Оцененный фазовый ток

A

2.4

Самый большой фазовый ток

A

7.5

Электрическая фазовая устойчивость

Ω

3.3

Фаза электрического ветра Duiorory

mH

9.56

Механическое время постоянное

ms

2.52

Электрическое время постоянное

ms

1.92

масса

kg

3.5

Энкодер

P/R

2500

Нагрузка инерция

Нагрузка инерция≤Мотор -ротор инерция×10 раз)

Уровень моторной изоляции

Class B

Уровень защиты

IP64

Используйте среду

Температура окружающей среды: -20 ℃ ～+50 ℃ Влажность окружающей среды: относительная температура <90 ﹪ (не условия глазури)





Описание проводки



Описание линии моторного энкодера

определение

Соответствующий номер PIN -кора

цвет

Power+5V вывод

13

красный

Мощность 0v Gnd

14

черный

Вход сигнала кодера U+

7

Коричневый

Кодер U-Signal ввод

8

темно коричневый

Кодимер v+вход сигнала

9

Пепел

Ввод V-сигнала кодера

10

Серый

Кодимер W+вход сигнала

11

белый

Кодимер W-Signal ввод

12

белый и черный

Вход сигнала кодера Z+

5

желтый

Кодировщик Z-Signal ввод

6

Желтый и черный

Кодировщик A+вход сигнала

1

синий

Кодировщик A-Signal ввод

2

Голубовато-черный

Вход сигнала кодера B+

3

зеленый

Кодимер B-Signal ввод

4

Зеленый

Щит

15







<td style

Описание линии электроэнергии

определение

Соответствующий номер PIN -кора

цвет

U
