20HB30-064 20HB33-064 20HB42-084 20-шаговый двигатель
Цена: 1 902руб. (¥90)
Артикул: 36895123006
Доставка по Китаю (НЕ включена в цену):
317 руб. (¥15)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:电机销售厂家
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥55611 682руб.
¥96020 170руб.
¥61012 817руб.
¥901 902руб.
■ Гибридный шаговый двигатель серии 20HB (20byg250a/b/c) | |||||||||
 | ■   1.8° ■   ±5% ■ тепло     ■     ■   B ■   500VDC 100MΩ Min ■   500VAC 50Hz 1Ma Minute ■     ■     ■   YK2203MA/YK2304MA/YK2404MA | ||||||||
Технические параметры (спецификации) | |||||||||
модель Model | Шаг угол Step Angle (O) | Длина тела Length L(mm) | Рейтинг тока Current (A/phase) | Фазовое сопротивление Resistance (Ω/phase) | Фазовая индуктивность Inductance (mH/phase) | Держите крутящий момент Holding torque (N.m) | Момент инерции Rotor inertia (kg.cm2) | масса Weight (kg) | |
20HB30-064 | 1.8 | 30 | 0.6 | 6.5 | 1.7 | 0.018 | 2 | 0.06 | |
20HB33-064 | 1.8 | 33 | 0.6 | 6.5 | 1.7 | 0.026 | 2 | 0.07 | |
20HB42-084 | 1.8 | 42 | 0.8 | 5.4 | 1.5 | 0.038 | 3 | 0.08 | |
Вышеуказанные являются только репрезентативными продуктами и могут быть сделаны отдельно по мере необходимости.
Стандартный выходной вал шагового двигателя серии 20HB представляет собой оптическую ось, с диаметром 5 мм и длиной удлинителя 10 мм или 15 мм. ;

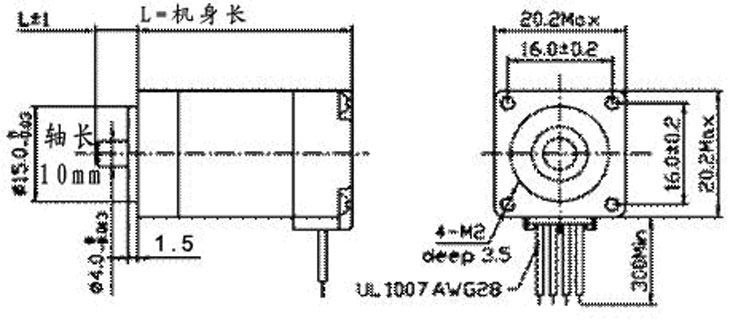

Измерение |
 |

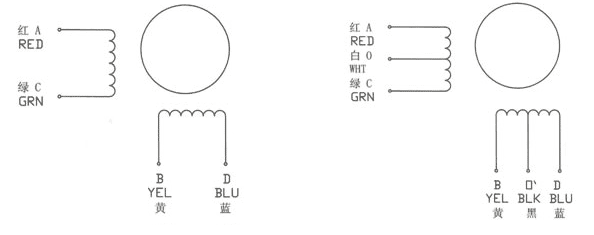

Схема подключения (соединения) |
 |
▲ Примечание:
◆
◆
◆  вала.
◆
◆
◆ Когда нет мультиметра, выберите два моторных провода в короткую связь.Когда начальное направление вращения двигателя противоположно желаемому направлению, просто переключите провода A+A-A-A-A-A-A.
