Tianjin Quanzhen 300b/n Электронная трубка чистая сетка Золотая баклажана типа куполо
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Новая оригинальная аутентичная электронная трубка 300/N Tianjin Quanzhen 300/N, Золотая нога керамики, тип/купол на веб -экране -экрановый тип баклажанов.
Цена - это цена, оригинальная заводская заводка точна!Пары на продажу
Год гарантии!ПересечениеВ

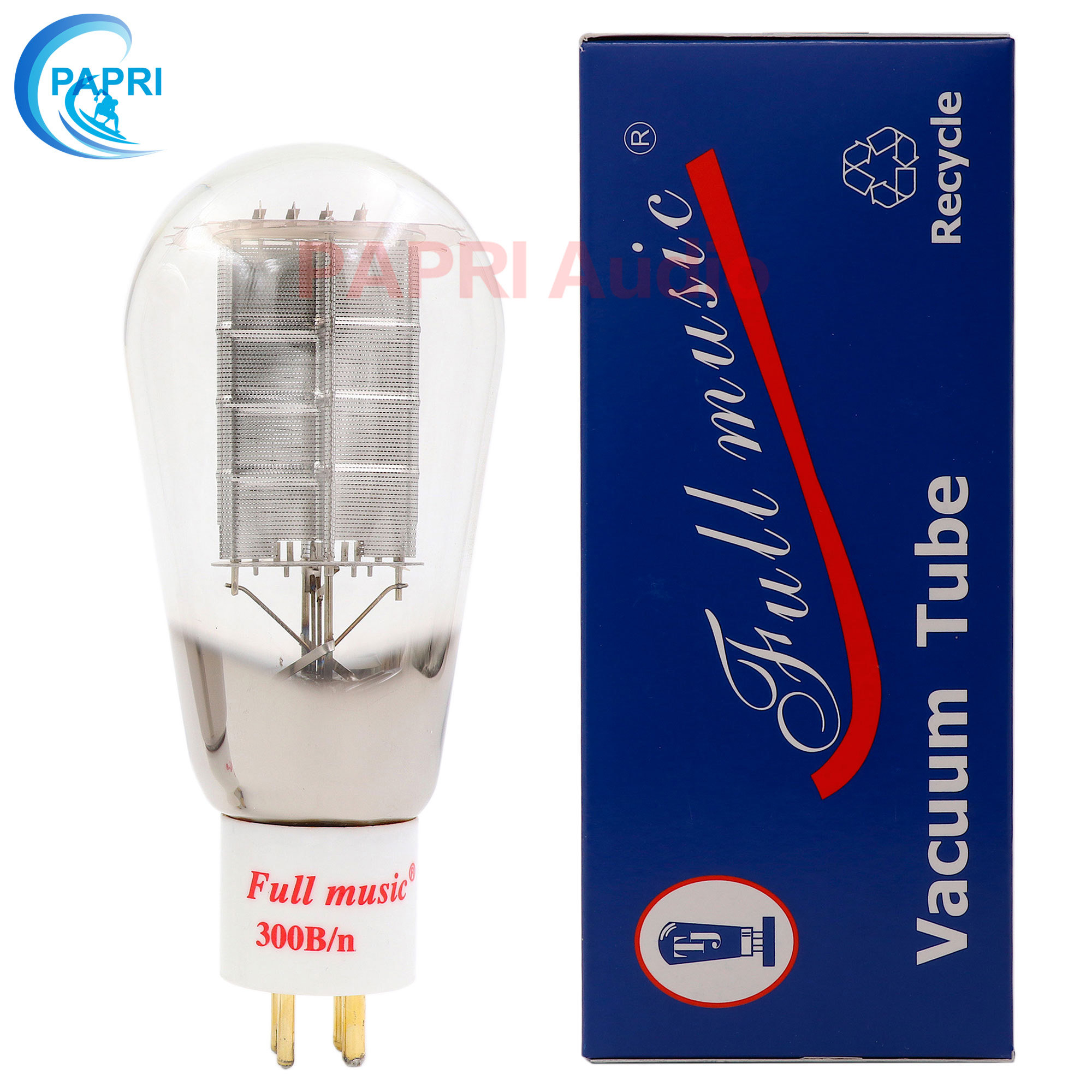

Особенности: это купольная или баклажанская оболочка, белое керамическое сиденье с четырьмя золотыми ногами, прямой тепло оксидным катодом, сетчатой плит -полюсом и графитовым полюсом.
Использование: для усилителя звука выходная мощность составляет 8,5 Вт.
Диаграмма формы и подключаемость трубопровода: диаграмма формы показана на рисунке 1, а диаграмма проводки показана на рисунке 2.
Стандартный статус работы и параметры:
Нагревание напряжения*……………………………………………………………………… 5 В или 2,5 В
Ток нагрева…………………………………………………………………… 1.2a или 2,4а
Напряжение доски…………………………………………………………………………300V
Галерея напряжение **…………………………………………………………………………-58V
Сопротивление тарелки………………………………………………………………………700ohms
Полюс полюса…………………………………………………………………………60mA
прирост…………………………………………………………………………3.85
Крест -Гиданс………………………………………………………………………………5.7mA / V
Сетка ток шеста…………………………………………………………………………0.05μA
*Источник питания переменного тока или поставки филаментов DC
** Галерея питания земли или экстремальное кружок доски подключена к центральной головке трансформатора филаментов.
Средняя характерная кривая:
На рисунке 4 представлен ток полюса пластины, а напряжение полюса пластины соответствует нескольким наборам кривых характеристик напряжения сетки.(Источник питания напряжения накаливания переменного тока)
Рисунок 4
Экстремальная рабочая ценность:
Максимальное напряжение полюсного полюса……………………………………………………………………450V
Максимальное энергопотребление……………………………………………………………………40W
Максимальный ток полюса платы (когда используется фиксированное парциальное давление)………………………………………………70mA
Максимальный ток полюса платы (когда используется самооборенное частичное давление)……………………………………………100mA
