DIY Account E210 модель
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Цена 1 готовой доски
- Цена 2 законченной доски
| Цвет: | Цена 1 готовой доски, Цена 2 законченной доски |

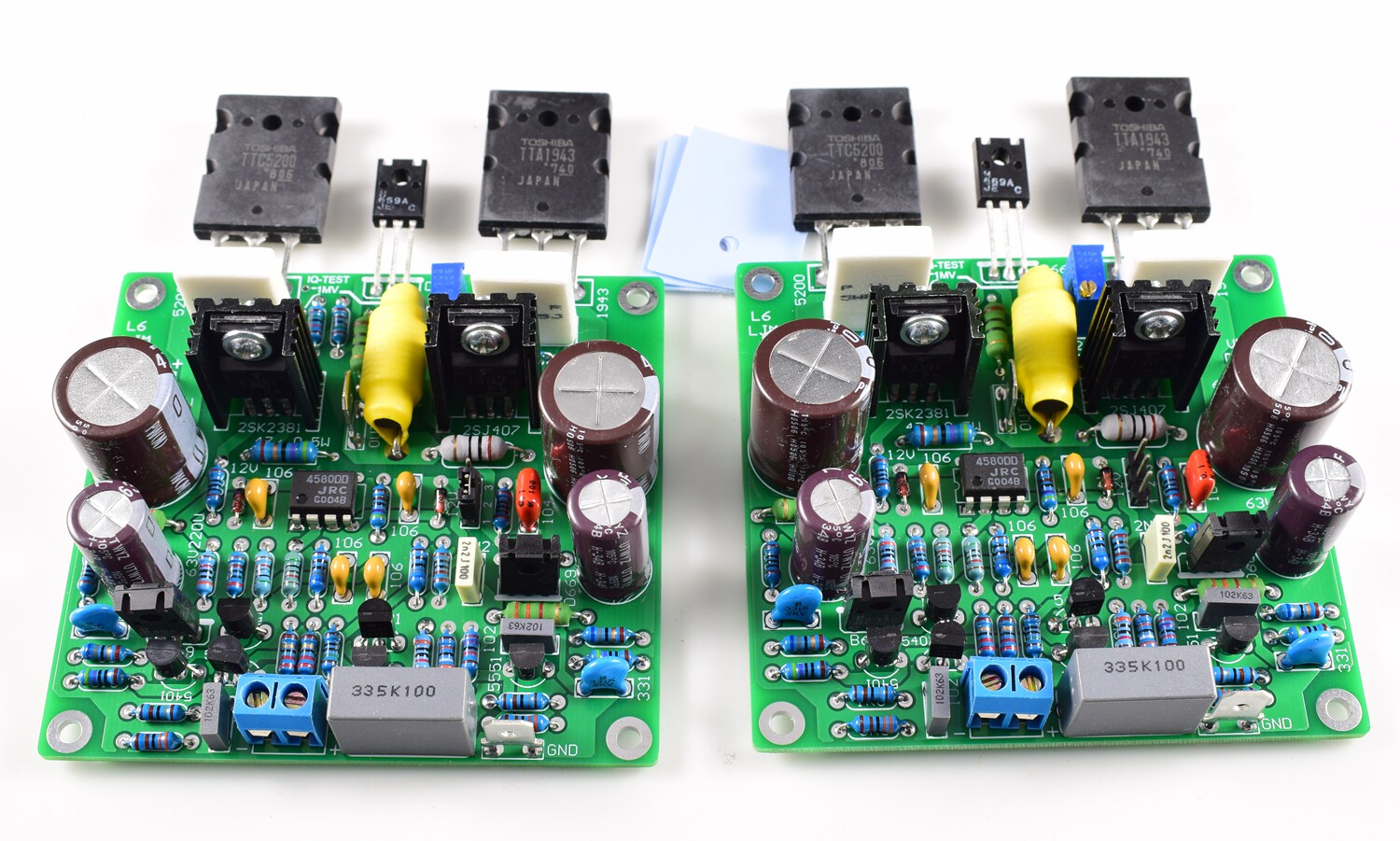

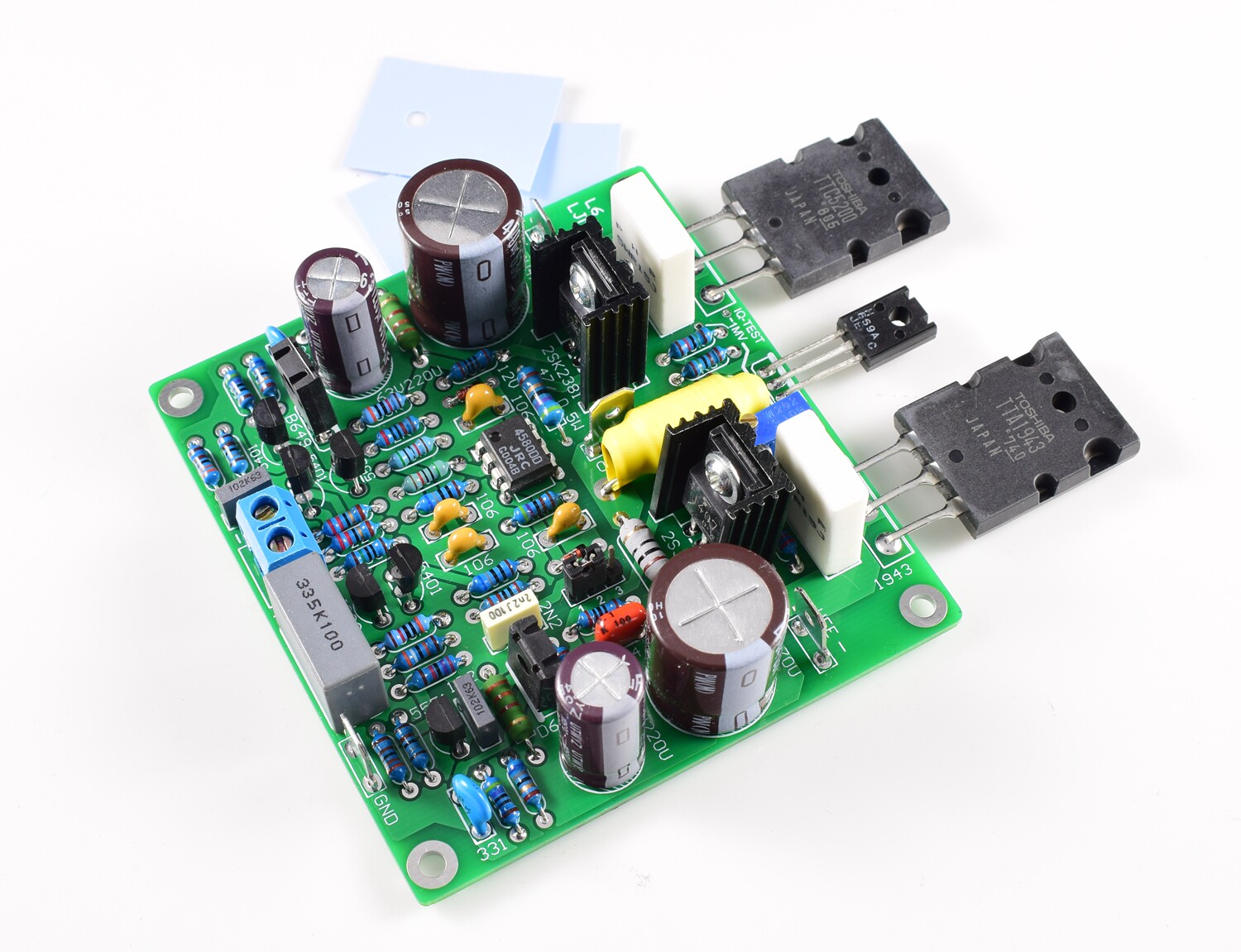

Имитировать Золотое горло E210 Изменить версию, законченная плата.Тест был проверен.
Усилитель заднего уровня золотого горла хорош в использовании эффекта поля MOSFET.
Либо выходная трубка мощности использует MOSFET, либо питание Driver -Grade Power использует MOSFET
Либо двое используют MOSFET.
Если версия MOSFET DIY не используется на выходе 2, она не должна иметь ничего общего с золотой голосовой схемой.
Многие имитационные схемы золотого горла в Интернете можно подтвердить, что это не имеет ничего общего с золотым горлом.
Информация о базовом параметре:
Диапазон напряжения питания= DC+ -25V к ОКРУГ КОЛУМБИЯ Положительный и отрицательный+ -55 В между СущностьРекомендуется использовать напряжение DC+ -40V.
Выходная мощность RMS =50-150W 8 евро
Выходное усиление напряжения= Чистое обратное усиление усиления18 Время,
Передний и задний выход слияния (может переключить режим переднего выхода) = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =100раз
Переключите штифты PREAMP OFF =1-2 Для чистого обратного вывода, PREAMP ON =2-3 Передний и задний выход слияния
Статический ток, отрегулировать IQ TEST Тест 2 точка напряжения до 1 мВ Статический ток составляет 13 мА
Выходная регулировка потерь постоянного тока(Напряжение средней точки постоянного тока)< 1.5MV (Используйте сервопривод DC)
Диапазон частотной характеристики=20HZ -20KHZ (-0,1 дБ). 10 HZ-30K HZ -0.2DB
THD+N= 0.005% - 0.008% 15 Вт вывод 8 евро нагрузки 20HZ-20KHZ
SR= 20V/US
Коэффициент демпфирования= 100
Рекомендуемый размер радиатора= Одиночный канал превышает 200 граммов
Инструкции по проводке усилителя:источник питанияVCC+ , GND , VEE- Всего три провода.
Входной сигнал INPUT + - , Введите в общей сложности 2 строки.
вывод OUT+ Подключиться к положительному полюсу динамика, GND Подключите линию заземления динамика.

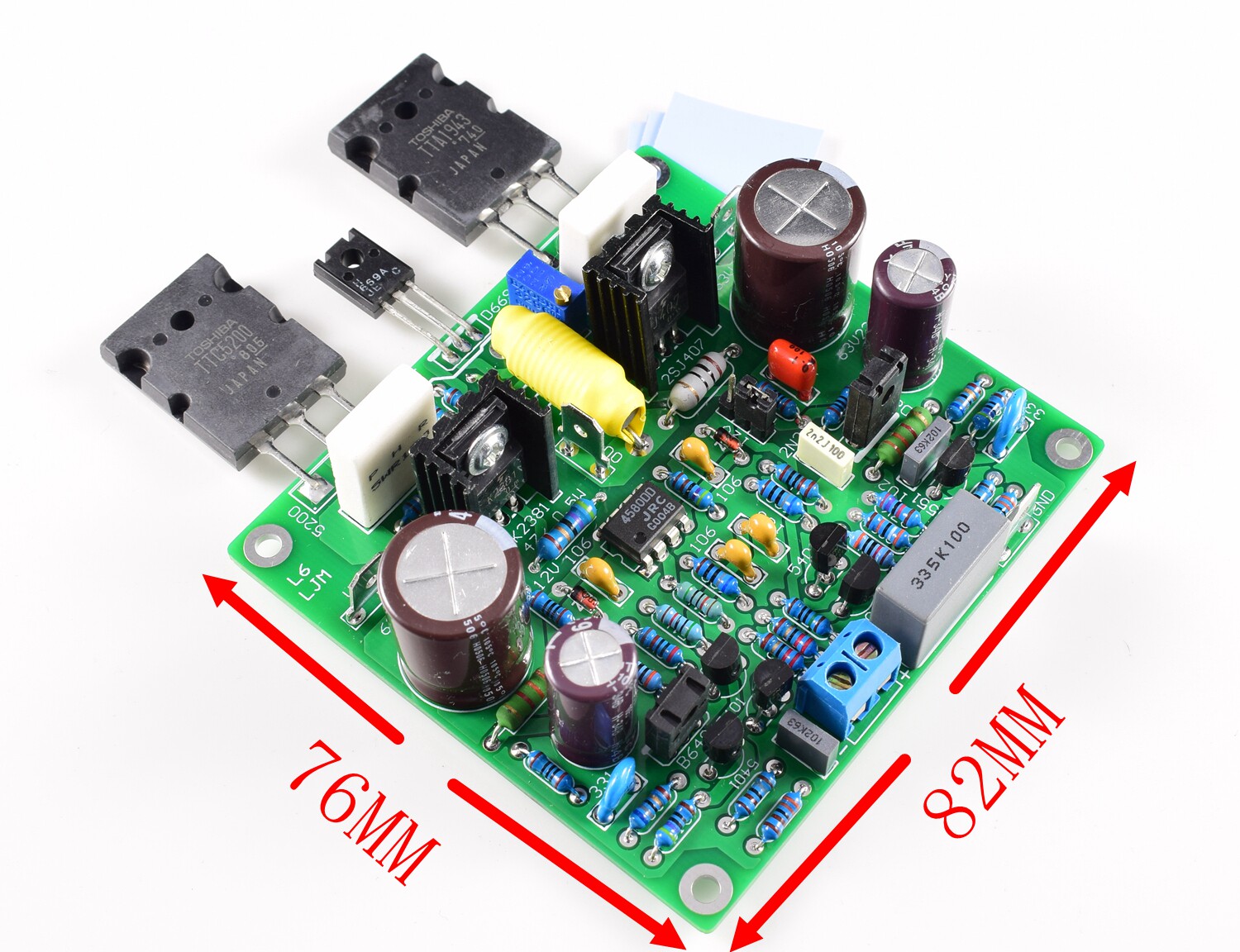

Размер печатной платы= 82*76MM Длинная и ширина

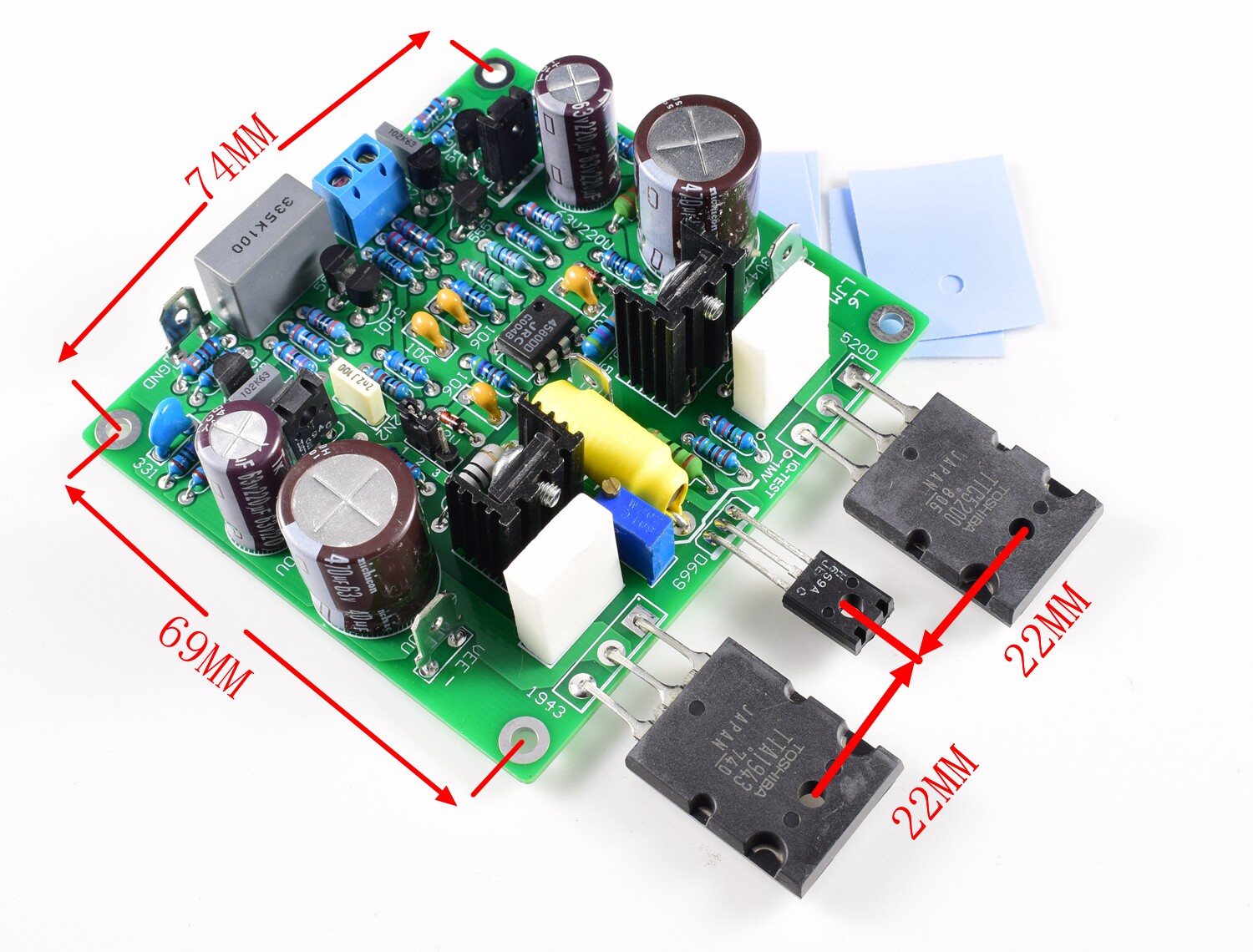

PCB Установка пор= Левые и правые отверстия 74 мм. Верхнее и нижнее отверстия расстояние 69 мм
Силовая трубка установлена горизонтально= 2SC5200- 2SD669 Расстояние 22 мм. 2SD669-2SA1943 Расстояние 22 мм
Готовые доски отлаживаются. Как правило, не рекомендуется снова регулировать статический ток при использовании.
Если у вас очень профессиональный опыт, вы хотите отлаживать статический текущий,
Следует отметить, что напряжение GS упадет примерно на 150 мВ после десяти минут работы, и будет вызвана система тепла, негативная температура.
Следовательно, сначала рекомендуется трубку, третье напряжение составляет около 420 мВ, и через несколько минут он поднимется до 600 мВ.
При регулировании вам нужно измерить IQ после десяти минут работы в усилителе Тестовая точка статического тока.
еслиЕсли вы используете Non -Professionals, не отрегулируйте его. Готовые плавники хорошо отрегулированы.
О золотом горле E210 CLONE клонировать Версия, LJM Это было сделано около 2009 года, но потому что клон Версия полностью основана на Оригинальная машина
PCB и все параметры компонента не изменяются Случай Производство.
Ограничен оригинальной машиной и DIY Компонентные бренды, модели и параметры не совпадают.
Так Результат не идеален, я думаю, что все сделает DIY Есть те же проблемы с имитационными именами.Вы можете принять это? Вот и все.
LJM в более позднее время Оригинальная схема была неизменной.в соответствии с DIY действительный Merids, используемые компонентами.
Это также включает сравнение различных компонентов, и, наконец, это разумно.Звуковая производительность Он близок к оригинальной машине, но внешний вид не такой, как оригинальная машина.
Это модифицированная версия Accuphase E210 Модифицированная версия Golden Hill E210 (L6)
LJM Я думаю.Имитационные машины находятся в случае, когда архитектура цепи не изменилась Ниже оптимизируйте производительность, так что производительность находится близко к оригинальной машине. Фундаментальная цель.
Вместо того, чтобы делать похожий внешний вид, но звуковой производительность Индикаторы далеко.Даже неквалифицированные продукты.
Во время процесса тестирования Zhong LJM использовать Осциллограф,Audio Precision 2 Выполните сравнение экспериментальное измерение.После более чем десяти повторных модификаций это появляется в версии.
Прежде всего в производстве Сначала измерьте осциллограф.Затем измените компоненты и параметры.Сделайте усилительную форму устойчивой формы.
Во многих DIY Много колебаний появилось в имитационном названии, ошеломляющих.Явление самооценка, но большая часть производства Персонал не улучшился.
Это естественно.В общих приложениях эти проблемы не могут быть услышаны.Но много раз эти проблемы являются катастрофическими.

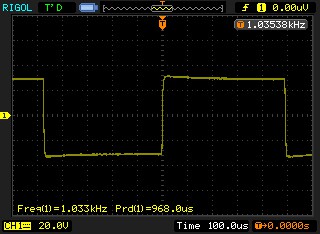

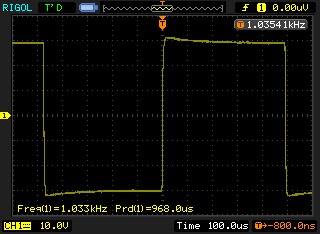

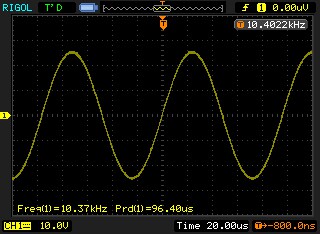

Изображение ниже - LJM E210 Форма волны, полученная после предварительной корректировки, и скорректирована в соответствии с характеристиками и опытом звука.Звук
Больше в соответствии со слухом.
Прежде всего Это квалифицированный и стабильный усилитель.
Шаг 2, затем LJM использоватьAudio Precision 2 Выполните тестирование производительности на усилителе.
Во время тестирования мы снова улучшим и оптимизируем элемент параметра производительности усилителя.

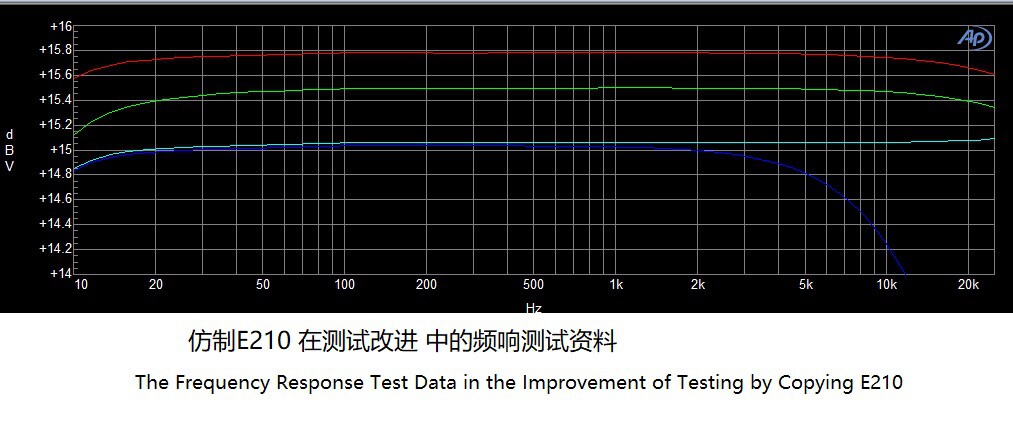

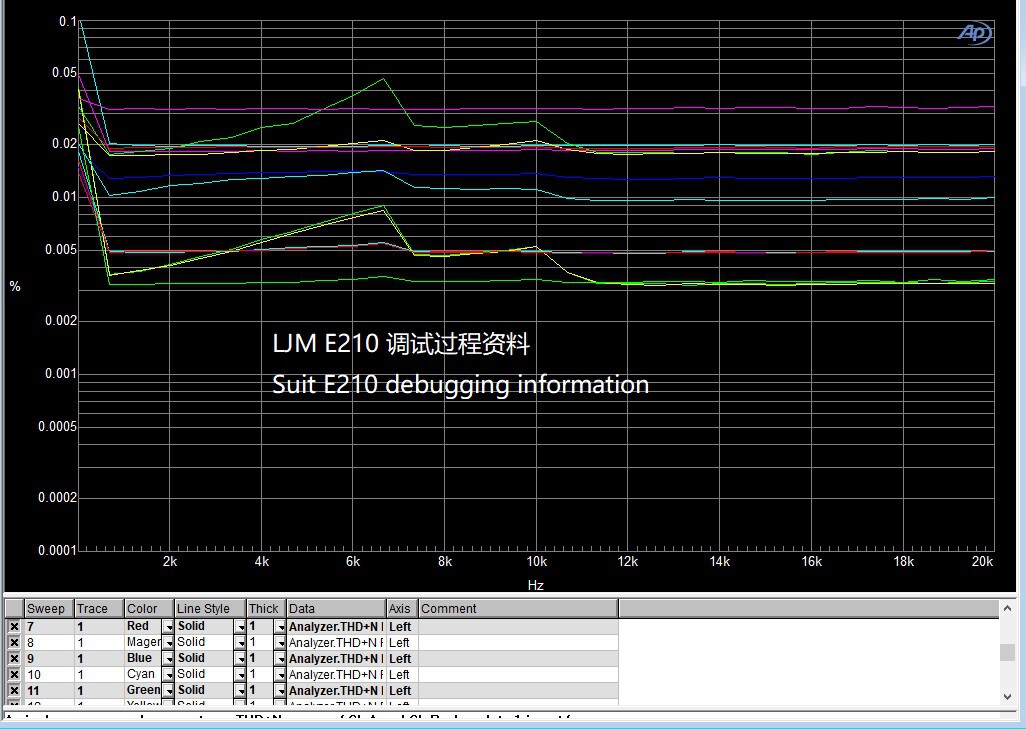

Ниже приведены тестовые данные во время процесса тестирования материалВ основном каждый Тестовая линия представляет собой процесс оптимизации.
После семи или восьми печатных плат Улучшение, улучшение компонентов и процесс оптимизации параметров официально приняты.

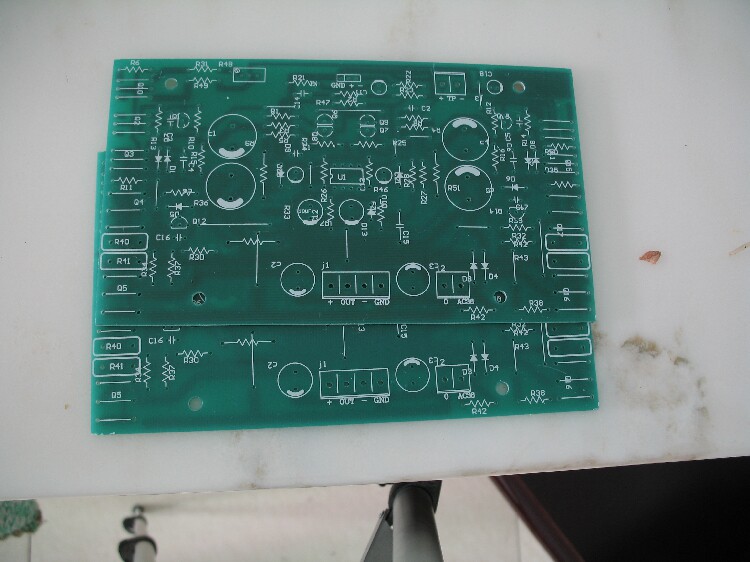

Кстати, я также разместил одну карту тестирования печатных плат E210 до улучшения.Видно, что эта версия никогда не была продана.
и и Компонентный макет официальной версии продаж также совершенно другой.Это одна из многих тестовых версий.

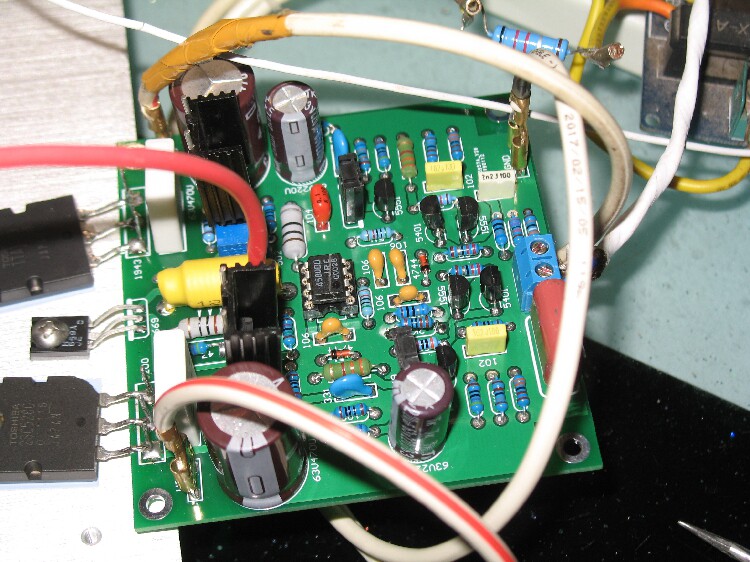

Кстати Предыдущий в 2009 году Клон Прямая версия.
Позже они были отданы.
кроме того Я также сравнил Toshiba 1943 C5200 Парная трубка
И Сан -Кен A1186 Разница между C2837.Более точно наблюдать за этим с помощью теста AP.Я не слышал никакой разницы.
Из результатов теста.Там почти нет разницы.Разница составляет 0,0035 % Toshiba A1943 C5200 искажения. И Sankei A1186 C2837 0.004% Разница
С точки зрения параметра Toshiba A1943 C5200 на 0,0005%лучше.Однако это также может быть ошибкой измерения, в конце концов, статический ток усилителя измеряется 2 раза.Или температура и так далее.
Там могут быть тонкие различия.По сути, нет никакой разницы между двумя силовыми трубками.Там не будет разных различий.
Конечно, если вам нравится использовать лояльность к оригинальной машине A1186 C2837 также может выбрать эту силовую трубку.Цена такая же.
