БЕСПЛАТНАЯ ДОСТАВКА Симметричная дизайн 50 Вт.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

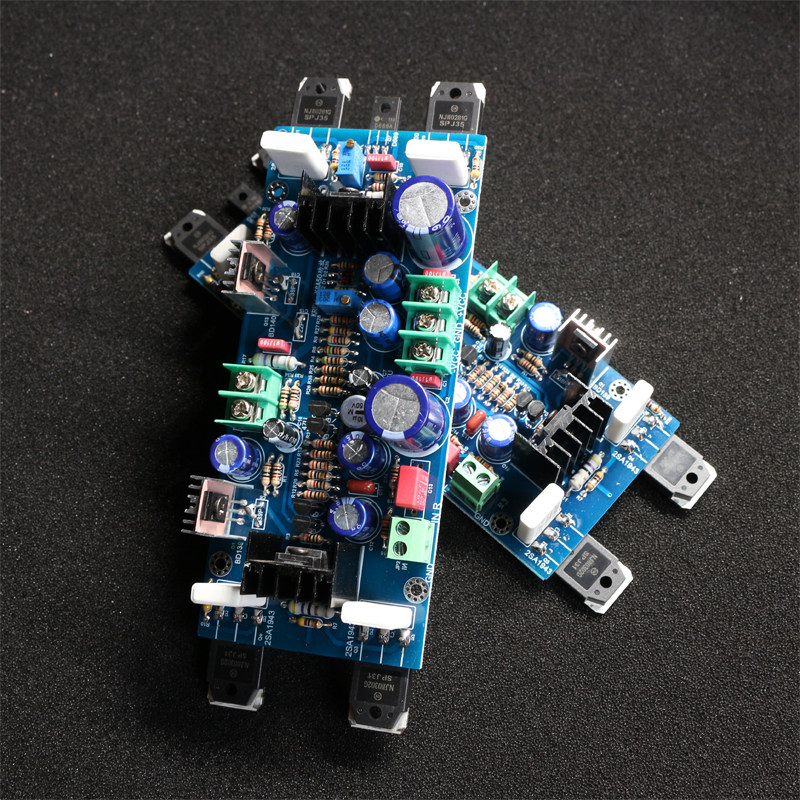

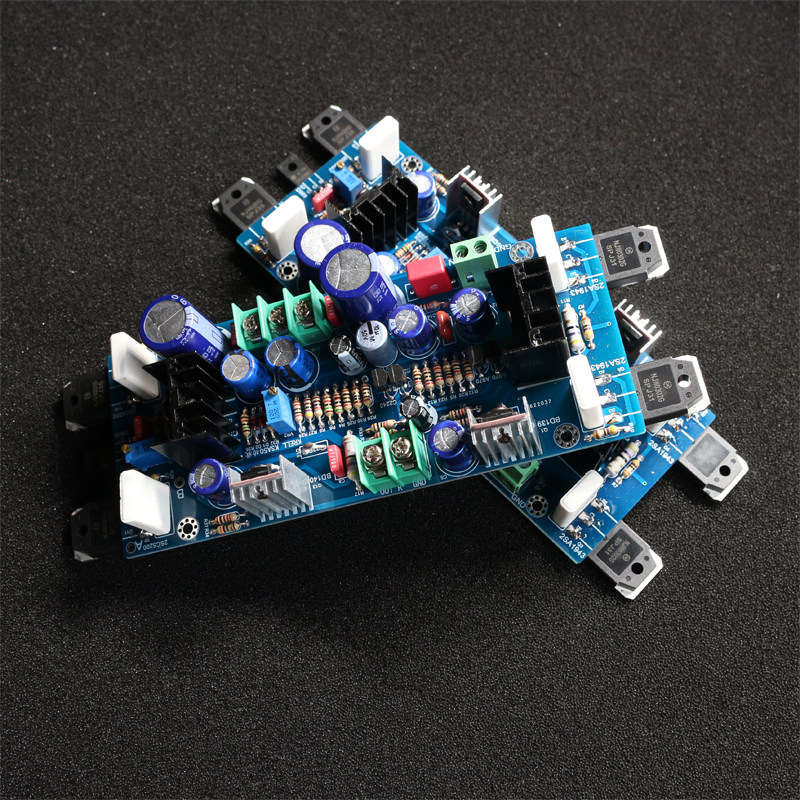

Описание товара
- Комплект без большой трубки
- Toshiba большая трубка готовая тарелка (1943/5200)
- На Туан Ванг закончил доску (4302/4281)
- На большей трубке готовой пластины (0302/0281)

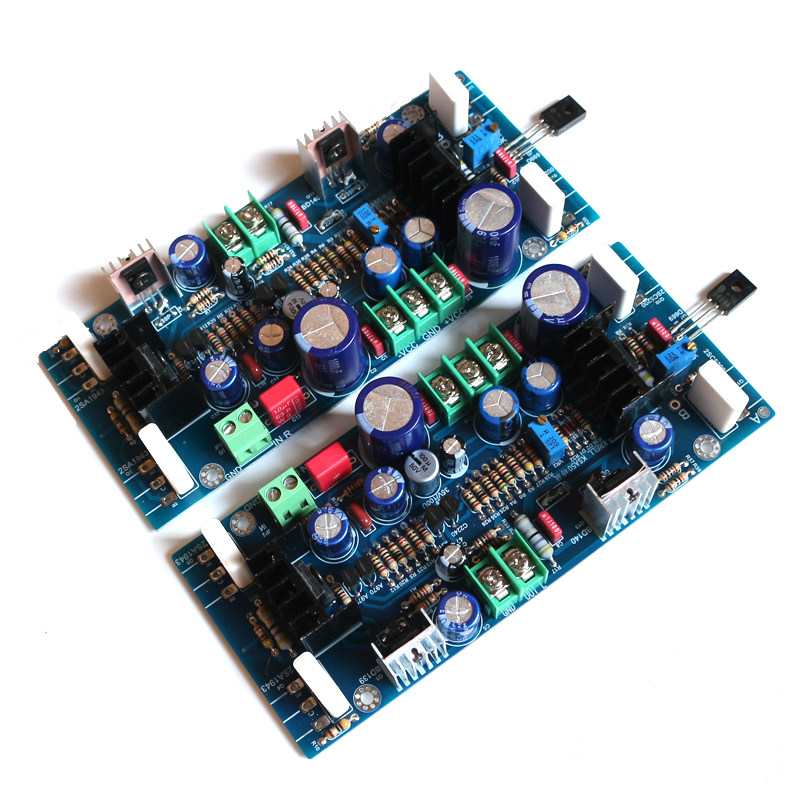

- Полуфабрикация без большой трубы
- Печата пусто
- Комплект Toshiba большой трубки (1943/5200)
- На большой трубной комплекте (0302/0281)
| Цвет: | Печата пусто, Комплект без большой трубки, На большой трубной комплекте (0302/0281), Комплект Toshiba большой трубки (1943/5200), Полуфабрикация без большой трубы, На большей трубке готовой пластины (0302/0281), Toshiba большая трубка готовая тарелка (1943/5200), На Туан Ванг закончил доску (4302/4281) |
Уведомление перед съемкой (по умолчанию по умолчанию по умолчанию в следующее соглашение):

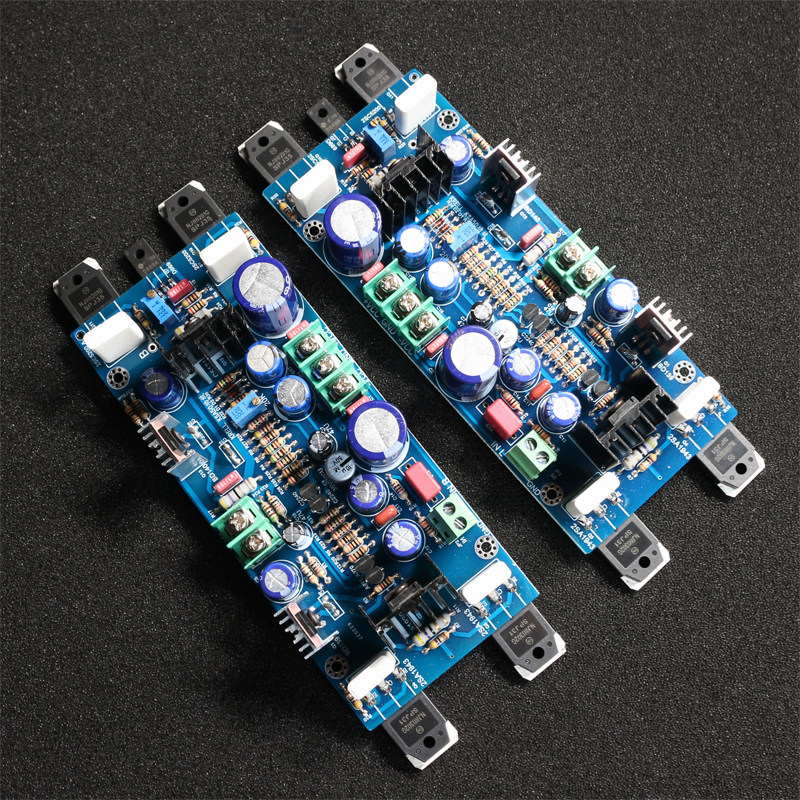

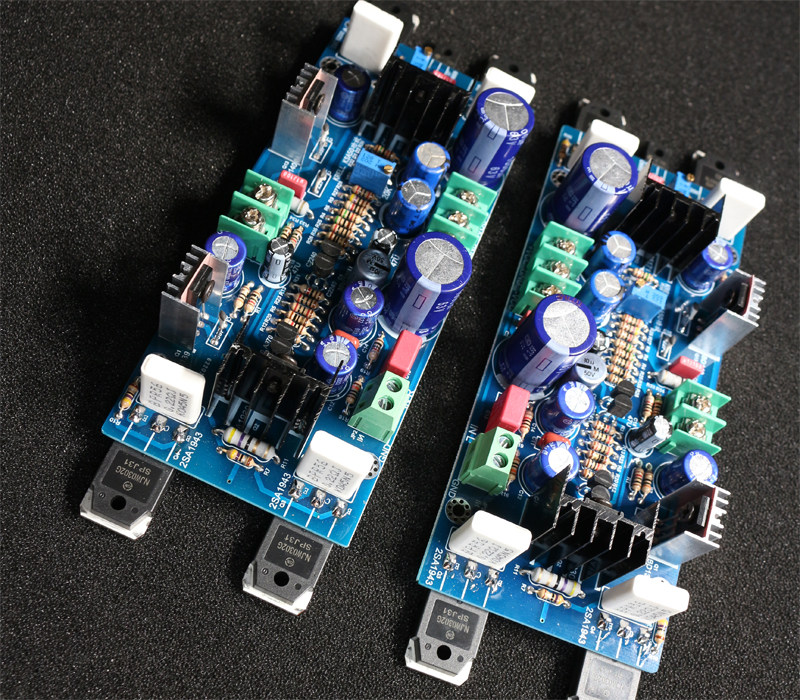

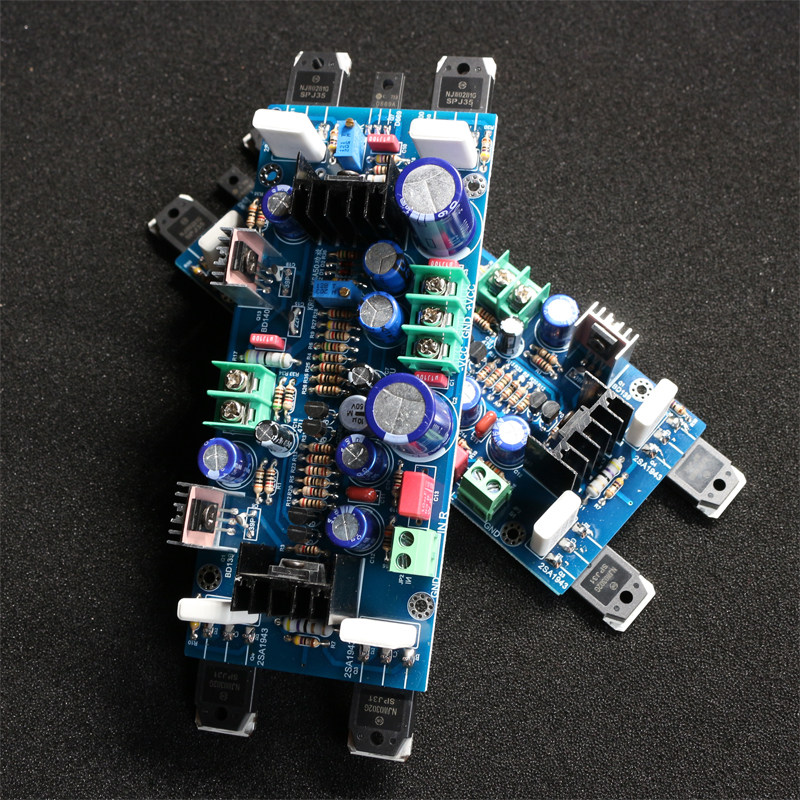

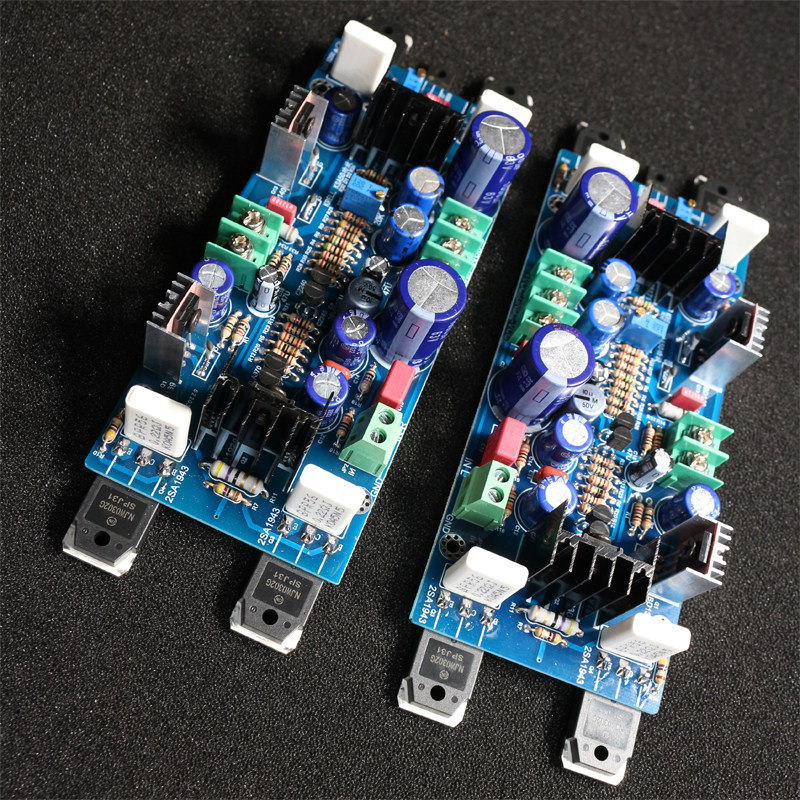

1. Эта цена - цена двух досок, стерео -левого и правого дизайна зеркала, и радиаторы необходимо приобрести отдельно
2.Пожалуйста, купите энтузиастов, которые покупают свободные детали, чтобы проверить компоненты в течение 12 часов после подписания ребенка, и подтвердите, есть ли какие -либоПосвящение, неправильные волосыКомпонент,Ответственность в течение 12 часов несет ответственность за продавец;
3. Свободные части должны быть сварены и отладки сами по себе, а также требуют определенных практических навыков и опыта; Пожалуйста, купите их в соответствии с вашими настоящими практическими навыками.Безуспешное производство не может быть возвращено и обменено,В конце концов, компоненты не могут быть проданы во вторичных продажах после сокращения ног, и я надеюсь, что все энтузиасты много понимают.
4. По умолчанию по умолчанию ток готовой платы корректируется до 100 мА. Если радиатор покупателя достаточно велик, покоящий ток может быть увеличен сам по себе.
5.При продаже их нет продуктов, таких как винты, медные колонны, радиаторы и т. Д.

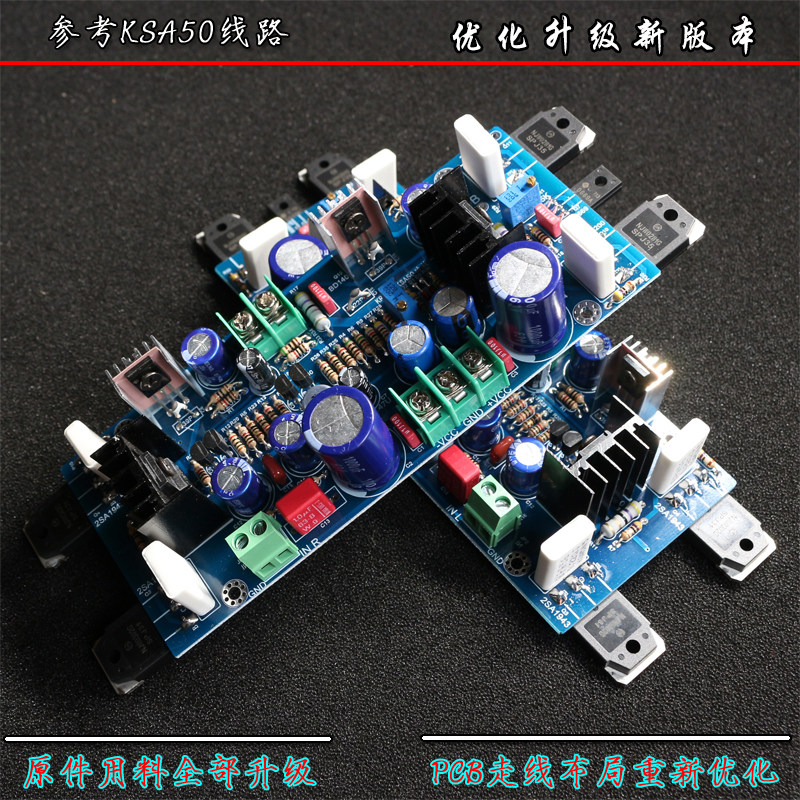

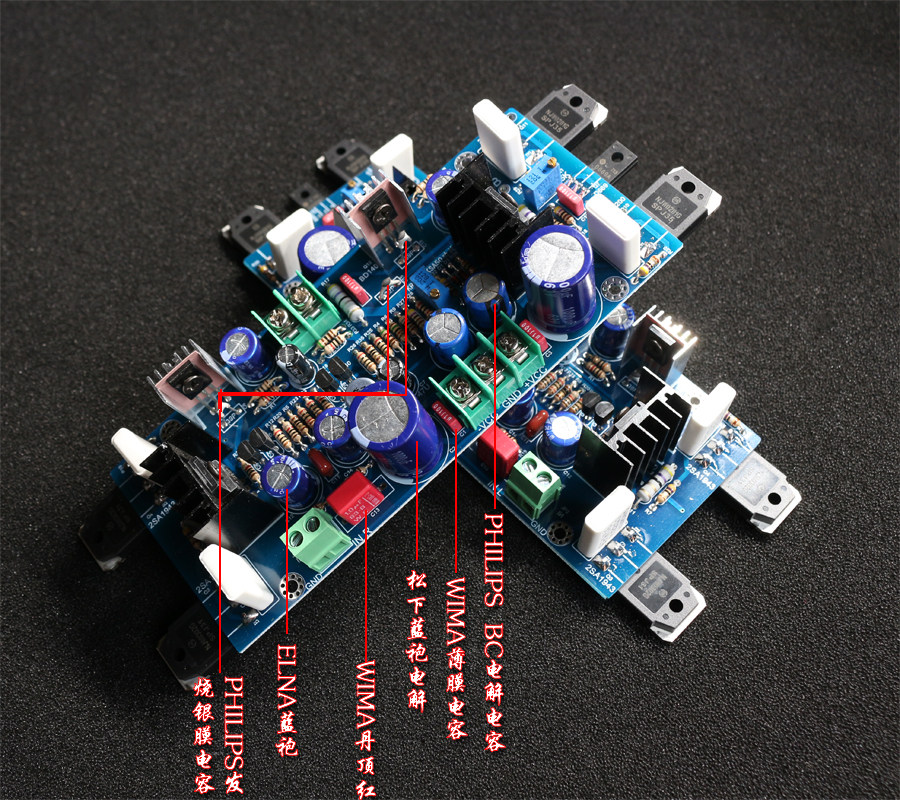

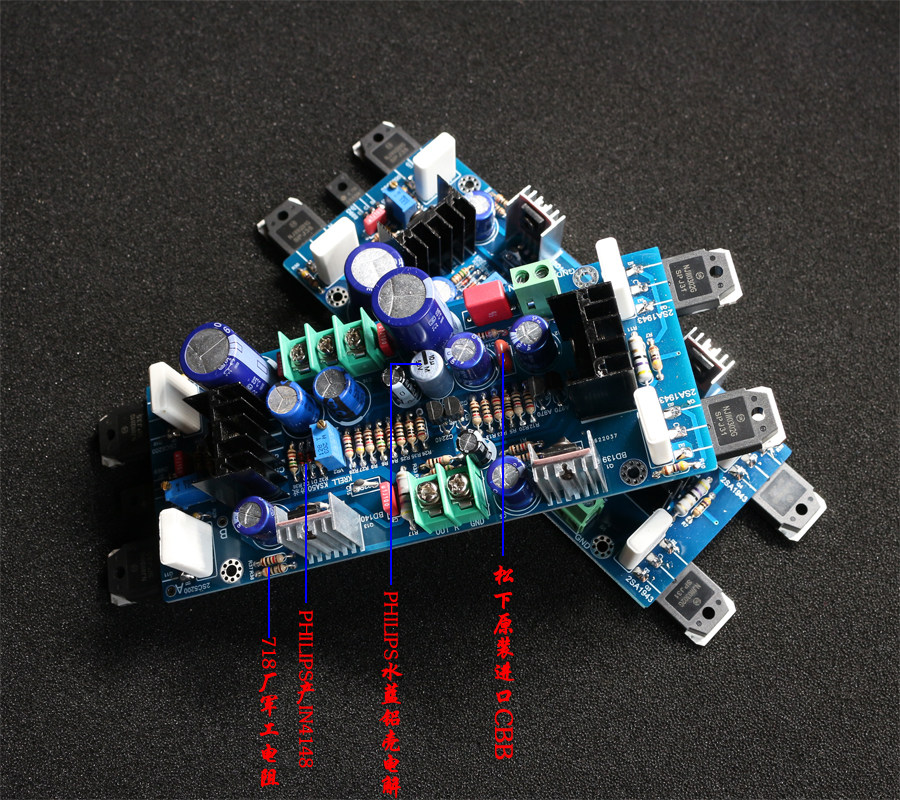

Введение:Крелл продюсировал KSA50,KSA80 из всех слоев обществаУсилитель Крелла, известный как звук прекрасного голоса, когда -то вызвал ощущение на рынке, среди которых KSA50 - KREllПервый усилитель - это также его вершина. Г-н Нельсон Пасс, основатель знаменитого The American Factory Threshold and Pass, известного аудио-дизайнера и обладает несколькими патентами на дизайн круговой промышленности, серьезно сказал на знаменитом аудио-форуме Diyaudio: Сегодня 95% высокопроизводительных контуров усилителя мощности не так хороши, как первая машина Крелла, KSA50.ПредметыДополнительная дифференциальная вход,ПредметыТранзисторы 2SC2240, 2SA970, BD139, BD140, Push Tube 2SC5171, 2SA1930 - все импортируемые трубки Toshiba и Hitachi; Покупатели также могут не использовать большие трубки и выбрать для установки других силовых трубок, например, на полу. Различные силовые трубки имеют различное качество звука, звуковые эффекты и звуковые эффекты. Это хорошо известно, и все энтузиасты могут попробовать это самостоятельно ...
Детские особенности:Тяга сильна, звук деликатный, струны очень хорошие, приятные и теплые, пианино имеет хорошую текстуру зерна, а вокал и производительность во всех аспектах являются примерами известных машин;Шумовой пол всей машины почти неразборчив, звук чистый, прозрачный, и он обладает достаточной мощностью. Бас силен и упругая, тройные тройки не резко, звуковое поле широкое, а детали богаты, а полная частота хорошо сбалансирована.Он может очень хорошо восстановить музыку, имеет хорошее разрешение, широкое звуковое поле и быстрое скорость, чистые слои и полные детали
Оригинальный KSA50 был разработан в виде категории 50 Вт, а регулировка статического тока составляет около 600 млн. (То есть эта линияРегулировка напряжения на обоих концах выходной точки A и точки B составляет около 130 мВ), Если радиатор покупателя достаточно велик (около 2 кг из 1 звука), его можно настроить на усилитель мощности типа A; качество звука регулировки к классу A и B (около 200 мА) также является хорошим выбором . Сущность
Шаги отладки:

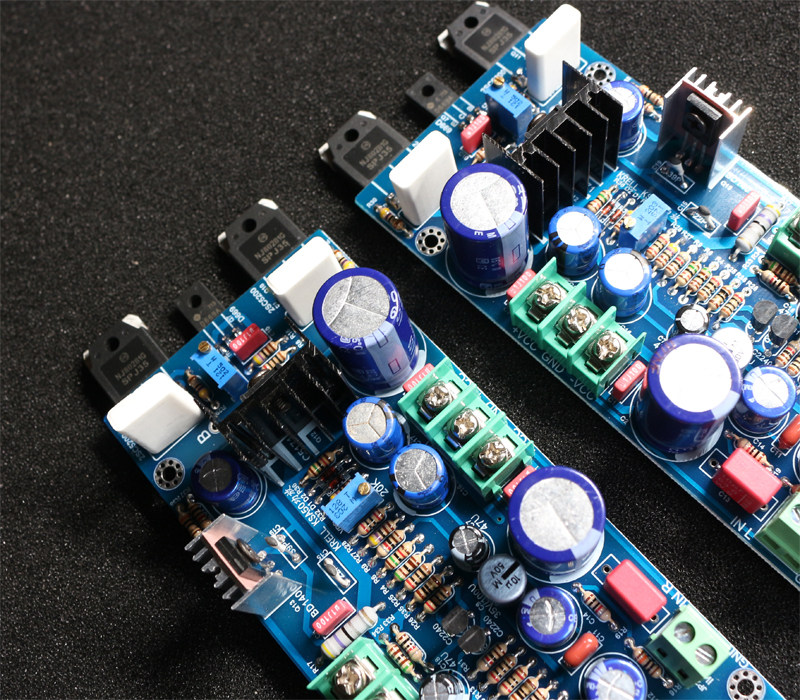

1)После сварки установите радиатор (обратите внимание на то, что труба и радиатор должны быть изолированы), отрегулируйте VR1 (регулируемое сопротивление точности 5K), чтобы заставить ток покоящегося примерно 100 мА, VR1 становится большим против часовой стрелки и уменьшается по часовой стрелке! Рекомендуется повернуть несколько раундов по часовой стрелке перед включением! Безопасность! ! ! Не устанавливайте резистор перевернутый! То есть: напряжение через точку A и точку B составляет около 22 мВ (напряжение на выходном потоке R22 делится на напряжение на двух концах этого значения сопротивления, что является тревожным током). Обе точки A и B отмечены на плате PCB. Точка A расположена слева от R22, а точка B расположена справа от R22.
2) Ноль средней точки, отрегулируйте VR2 (20K плотно регулируемый резистор), чтобы выход (OUT) близок к нулевым платежам на землю (то есть оба конца выходного терминала усилителя)
Примечание:Если клиент необходимо обеспечить высокое напряжение питания (больше DC +/- 50 В), просто измените девятизирующие конденсаторы C2 и C4 (комплект составляет 50 В/1000 UF Рубиновые электролитические конденсаторы) на высокое значение выдержанного напряжения.
Описание параметра:
1. Частотная характеристика (-3 дБ): 20 Гц-20 кГц
2. Чувствительность ввода:1.2V
3. Гармония искажение:<0.002%
4.Сигнал -к соотношению -noise (a):>98dB
Размер доски печатных плат:57X138MM
Напряжение питания:DC DC Dual 18-50 В (высокое напряжение требует изменения значения напряжения фильтра), рекомендуется+-35
власть:150 Вт (общее гармоническое искажение thd+n<0,3%), DC+-50 В, измерено под 4 Ом нагрузки;

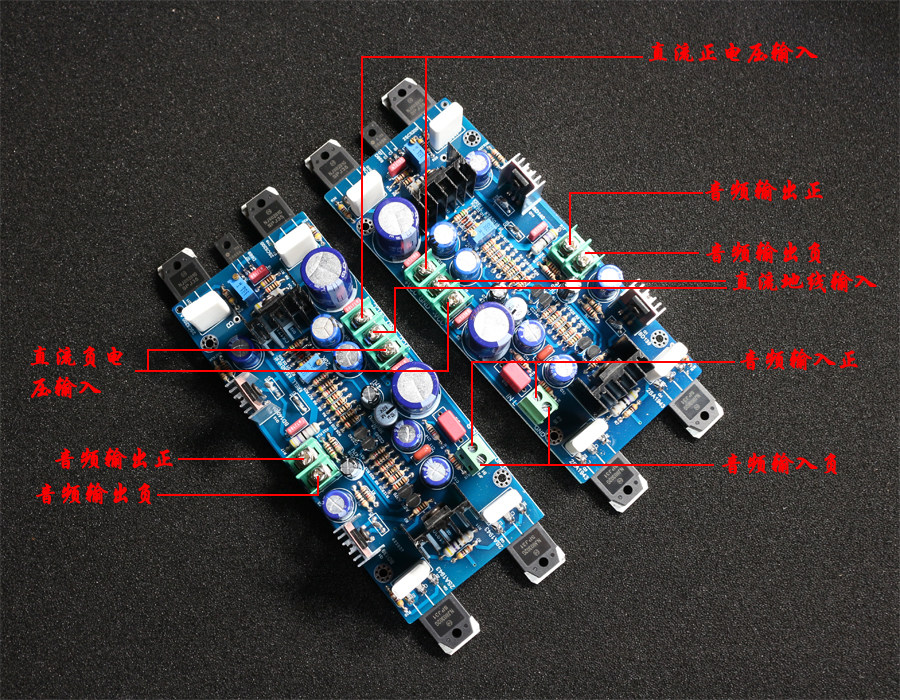

Обратите внимание, что источник питания усилителя является двойным источником питания после выпрямления, а не прямым выходом трансформатора.
Нажмите на изображение или следующую ссылку (http://item.taobao.com/item.htm?id=520732261655) Вы можете ввести
На приведенном выше рисунке показана энергоснабжение + защита динамиков, обеспечиваемая в нашем магазине. Если вам это нужно, вы можете нажать на картинку выше, чтобы ввести и купить его.
