Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Сиденье по борьбе с пробиркой, компонентное, делится на две стороны
- Положительные сиденья труб с положительными сварщиками на одной и той же стороне
- Печата пусто
| Цвет: | Сиденье по борьбе с пробиркой, компонентное, делится на две стороны, Положительные сиденья труб с положительными сварщиками на одной и той же стороне, Печата пусто |
Внедрение продукции:
Поддержка 6H 150 мА выбора Кольца Адрес:Https: // item
Ссылка на поддержку трансформатора:Http: // item
Поддерживающие выходные трансформаторы: EI57*30, выходная мощность 4,5 Вт, вывод с 4-ом-8-ом, 3 клипами и 2 метода обмотки, адрес соединения:Https: // item
【Описание материала】
Предварительная стадия продвигает Пекин 6N2-J (также может быть заменен 6N1, ток нити больше, чем 0,6A) только аудиополярные трубы;
Емкость Power Filter использует Philips 150uf, а конденсатор Sub -Filter использует японский химический 33 UF;
Емкость с муфтой лерителя использует гонконгские лихорадки Te Mkp пленки пленки;
Конденсаторы высотой 5 Вт используют устойчивость к оксидной пленке металлов, а другие резисторы -это стойкость точности сопротивления высококачественных металлических мембран во всех медных ногах.
Номинальная выходная мощность 3,5 Вт×2
Выпрямитель представляет собой RF107 для быстрого восстановления вторичной трубки, а качество звука близка к эффекту исправления желчи.
PCB использует двойную плату толщиной 1,6 мм, толщиной 2,0 Anshita, и разбрызгивает полный процесс олова, чтобы обеспечить хорошую производительность размера размера и качества печатной платы.
Расположение проводки всей платы всей платы довольно строгая и разумная, а общая проводка печатных плат принимает небольшое заземление.Работа этой заслуги стабильна и надежна, звук красивый и круглый, а звуковое поле широко.Трехмерный смысл является сильным, низкая частота спокойная и прочная, отношение сигнала довольно хорошее, а динамический диапазон широкий; детали ясны, а переходной отклик превосходен.Он больше подходит для продвижения динамиков с высокой чувствительностью (рекомендуется для более чем 90 дБ) или как усилитель.
Электронная трубка использует светильники переменного тока, а музыка более оживленная. Центральный крав 3,15V-0-3,15 В заземлен. Конструкция цепи разумно и не существует раздражающего шума.
Серебряная керамическая трубка может быть обновлена до золота, плюс 10 юаней.
【Параметры и спецификации】
Используйте домашнюю j -класс Пекин Электронную трубку 6n2, 6p14 одна пара
Питание -ин -силовая мощность: 3,5 Вт+3,5 Вт/8 евро
Частотная характеристика: 20-30 кГц (+-1 дБ)
Введите чувствительность: 800 мВ
Остаточный шум<0,7 мВАД (при условии соломенного круга)
Рабочая напряжение: AC-200V/200 мА+3,15 В-0-3,15 В/3A
Сила мощности: 70 Вт
Входной импеданс: 10 тыс. Евро
Поволочное сопротивление: 4,8 евро (Z11-EI57*30)
Технические характеристики размера: 185 мм (w) x58 мм (d) x70mm (h) трубка
[Справочные чертежи (параметры компонентов подлежат физическому объекту, чертеж предназначен только для ссылки на архитектуру цепи)]]
Схема подключения:

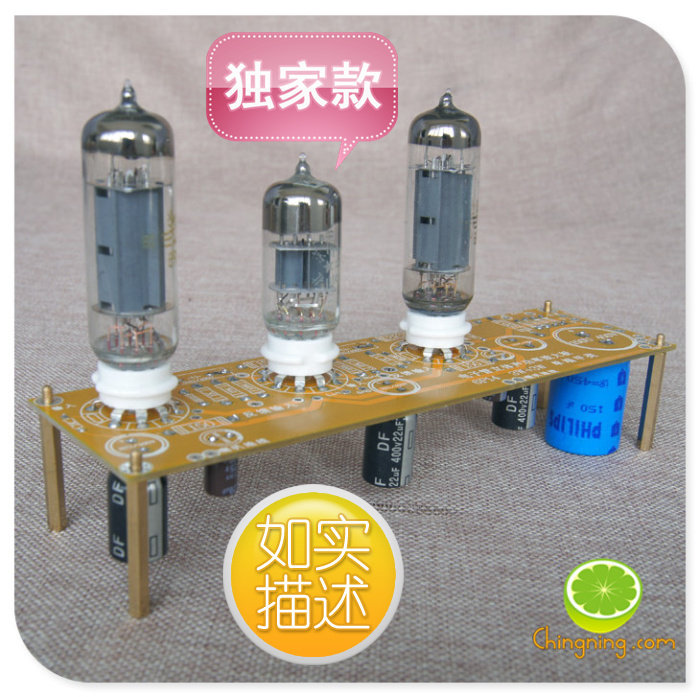

☆ Anti -Welding Renderings (вы можете выделить трубку вне корпуса, сиденье трубки 6P14 оборудовано синим светодиодным светом, а сиденье трубки 6N1 не установлено со светодиодными фонарями):

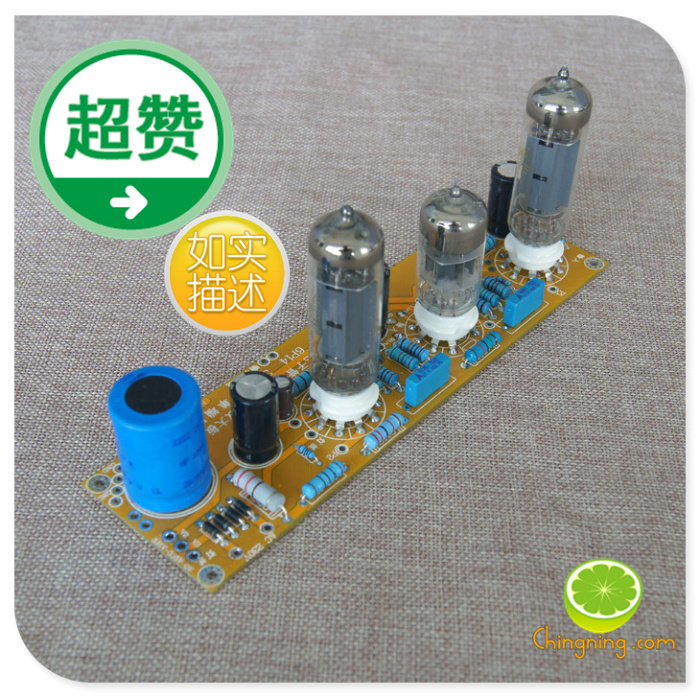

☆ Позитивные сварки (все компоненты находятся на стороне доски, которая удобна для установки в шасси, чтобы дети не догонили или ожоги):
6p14 Низко -мощные электронные трубы, изготовленные с этой платой
&Усилитель NBSP; класс А все более и более ценится.Причина в том, что нет никаких искажений типа усилителя класса А, и не будет жестких странных гармонических волн. Это ключ к качеству чистого звука.Во -вторых, усилитель класса А работал в хорошем состоянии, и не будет искажения переключения, как усиление класса B.Его характеристики заключаются в том, что отрицательная обратная связь с большой кольцевой схемой может быть отменена, тем самым избегая переходных взаимных искажений взаимодействия, что значительно улучшает динамические индикаторы.
&NBSP; Эта машина предназначена для исследования. Если вы не просите Jinyu Qi, вы только просите его голоса.Использование электронной трубки с одной трубкой. Схема усилителя рассматривается не только по качеству звука, но и рассматривает проблему проблемы сопряжения труб, которую трудно решить при усилителе продукта любителя.Хотя усилитель из чистой брони в электронной трубе относительно низкий, его мощные запасы могут быть менее половины по сравнению с усилителем транзистора.Некоторые данные исследований показывают, что сила чистого A и класса B хочет получить такое же качество звука (ссылаясь на силу Pure A усилителя, не превышающего номинального значения), а последний должен иметь в 9 раз превышение энергетического резерва первого ПолемСледовательно, эффективность чистого усилителя может быть хуже, но относительная эффективность не сильно отличается.
Электронный звук трубки нежный и элегантный, а конфуцианский стиль обладает так называемой скромностью в сочетании с классической атмосферой и ностальгической атмосферой, уникальной для самой электронной трубки, которой достаточно, чтобы принести неограниченную теплую атмосферу в исследование.Если те, кто смел, например, KT88, KT100, 845 и т. Д., Можно назвать Hongru, то эту машину можно назвать небольшим конфуцианством. Если вы, пожалуйста, введите такой небольшой конфуцианство в своем исследовании, вы найдете совесть. Когда вы найдете совесть. Он меланхолия, он утешит вас прекрасным языком. Когда вы счастливы, он будет говорить с ветром и помощью. Почему бы и нет?
Эта машина имеет следующие характеристики:
1. Неприятная выходная мощность 2 ~ 5W;
2. Схема проста, никаких специальных компонентов не требуется, и определяется некоторый опыт компонентов;
3. Эта машина часто бывает, мало искажения и прост в использовании.
Принцип схемы работы
Есть только 2 труб на канал.Эффект усиления разделен на две части.Первая часть в основном - напряжение, а последняя часть - последний фронт и уровень усилителя мощности.VE1, VE2 SELECT&MU; Tube 6N1 или 6N2, низкий звук и толстый.Основными техническими индикаторами усиления напряжения являются амплификация множества и частотных искажений.Используя связь с сопротивлением, амплификация кратная область промежуточной частоты является большой, а частотные характеристики частоты и частотные характеристики плоские.Низкочастотные и высокочастотные области снизились в определенных правилах.Как правило, частота верхнего предела должна быть уменьшена, чтобы уменьшить значение R2. Чтобы увеличить частоту нижних пределов, значение C1 должно быть увеличено.После повторной отладки значение сопротивления сопротивления нагрузки на полюсе с электрическим классом составляет 100 тыс., C1 составляет 0,1μ f.Последняя стадия представляет собой типичный усилитель напряжения с самоподвиженным напряжением напряжения сопротивления катода и отрицательной обратной связи.
&NBSP; Уровень портала использует низкочастотную мощность Penta Pipe 6p14, которая находится в мире аудио&Ldquo; Shu Zhiying талант&Rdquo; красота катода, долгая жизнь и долгая жизнь, особенно перекрестное обеспечение до 1,3 млн. Лет/против.6P14 сетка -Агровая сопротивление R3 оказывает определенное влияние на качество звука. Чтобы получить хорошее частые звонки, значение этой машины меньше 470 тыс.&Омега;.Основным преимуществом пентаграммы является то, что коэффициент увеличения велик. При использовании в качестве усилителя получается более высокое усиление множественного усиления.В то же время, из -за двойного экранирующего эффекта сетки занавес и ингибирующих сетей, его перекрестные конденсаторы малы, такие как 6p14 менее 0,2 пт, и высокая частота.Конечно, по сравнению с триодом, когда пентаграмма используется в качестве усилителя, искажение и шум больше.Однако после установки этой машины она звучит чисто и естественно, прозрачно и быстро, и не может слышать шум, который связан с рабочим статусом класса А.
&NBSP; Power Part использует 4 RF107 для выпрямления моста, а затем проходит через&PI; Тип LC или RC Filter Power Power Power Power.Среди них обмотка филаментов использует источник питания напряжения 3,15-3.15 для эффективного снижения шума.
Выбор компонентов.
электронная трубка v1 принять j&Rdquo; класс 6N1, может быть заменен непосредственно на 6N2.V2 использует бренд Пекина 6P14, а та же самая модель трубки - 6BQ5.Эта машина не имеет особых требований к качеству сопротивления и емкости, и можно использовать обычные резисторы углеродной мембраны.Чтобы улучшить стабильность этой платы, используются все точные металлические мембранные резисторы пяти -коробки медной ноги.
&Nbsp; до тех пор, пока компонент не является ошибкой, а сварка верна, багажник можно прослушать в течение получаса. Если схема стабилен, сопротивление обратной связи будет отменено. В настоящее время качество звука более полупрозрачный.
&NBSP; Я использовал рабочую эксплуатационное источник CD -типа Mo Mo -CD47L CD, чтобы опровергнуть эту машину и продвигать закрытые динамики книжной полки, сделанные из двух динамиков, представленных ранее. Слушая исследование, оно напоминает.Диск прослушивания «Питер и Вольф», опубликованный компанией Gramafeng в Германии в 1990 году, число“DG429 396-2&Rdquo;, Абадо приказал европейскому крытому оркестру играть, повествовать.Вначале люди глубоко привлекли людей в сюжет.
&NBSP; Четкий звук мелких ораторов делает людей захватывающими, и когда я закрываю глаза, я чувствую, что я также участвую в Питере и Волке.Повествование истории настолько естественно, близко к сюжету.Напряженная атмосфера Питера была торжественной, когда он был в опасности. Теплый и яркий ритм, когда старый волк был побежден волком, был взволнован, и это заставило людей ценить бесконечное очарование искусства музыки.Используйте Дженнова снова&Middot; прослушивание Warner's "Blue Rain Tower", интерпретация человеческого голоса делает Дженни&Middot; магнитное очаровательное певческое горло Уорнера чрезвычайно отражено, саксофон, Пол&Middot; танцы жертвы Остарта делают вас очарованием.Это заставляет людей восхищаться звуком звука неба, а также заставляет людей вздохнуть, что зеленые горы не старые.
