Полностью автоматически BGA Возврат к ремонтной станции QFN POP-чип
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Светло -серые аксессуары, Королевская синяя цельная машина |

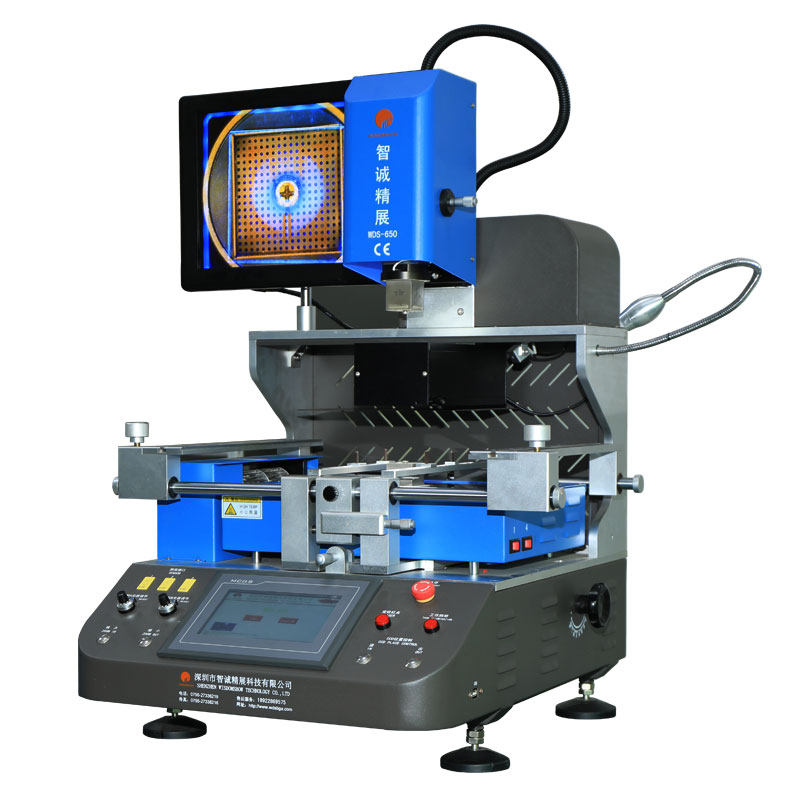

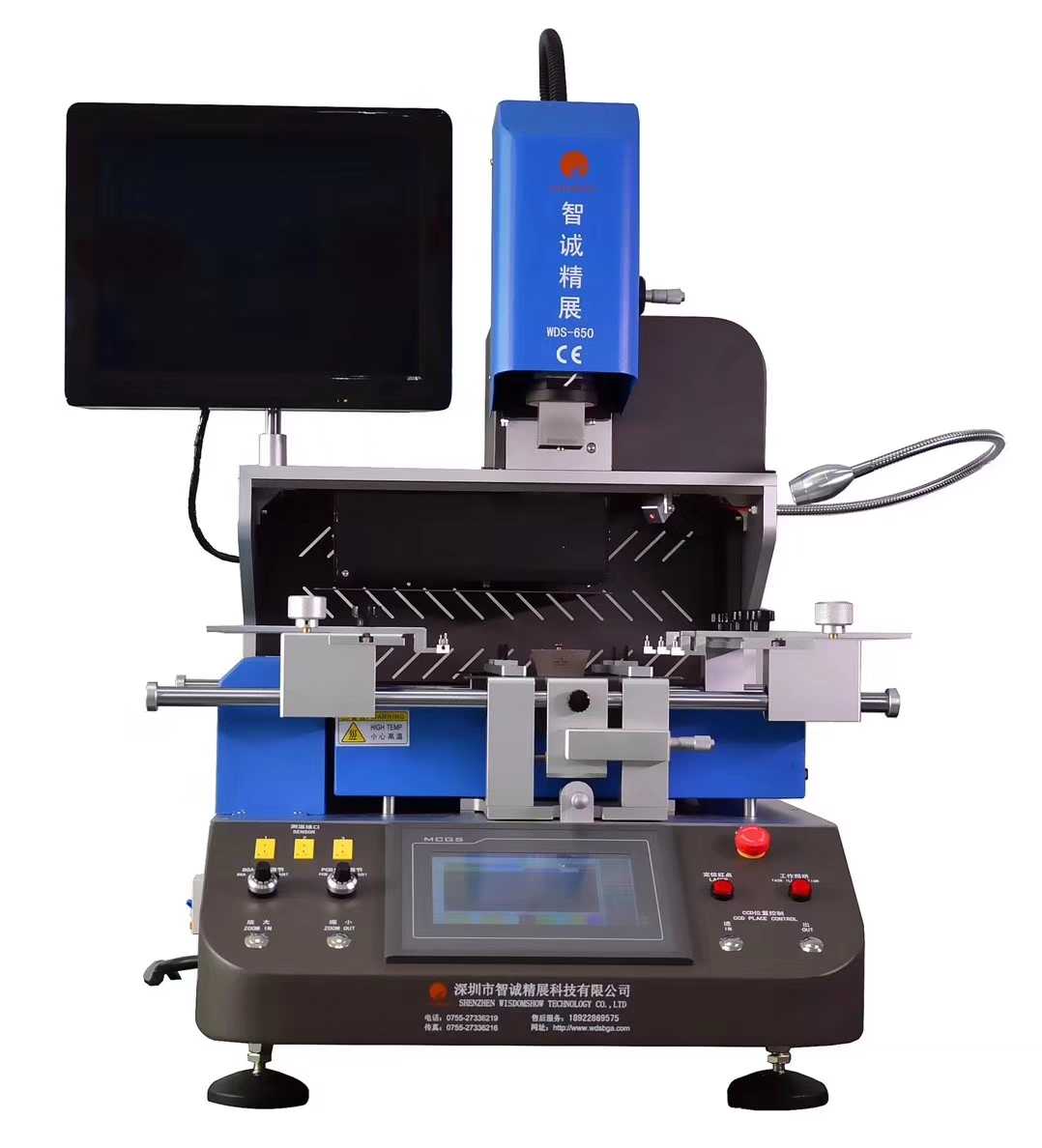

Полностью автоматически BGA Возврат к ремонтной станции QFN POP-чип
Для получения дополнительной информации, пожалуйста, позвоните: 186 1709 0093

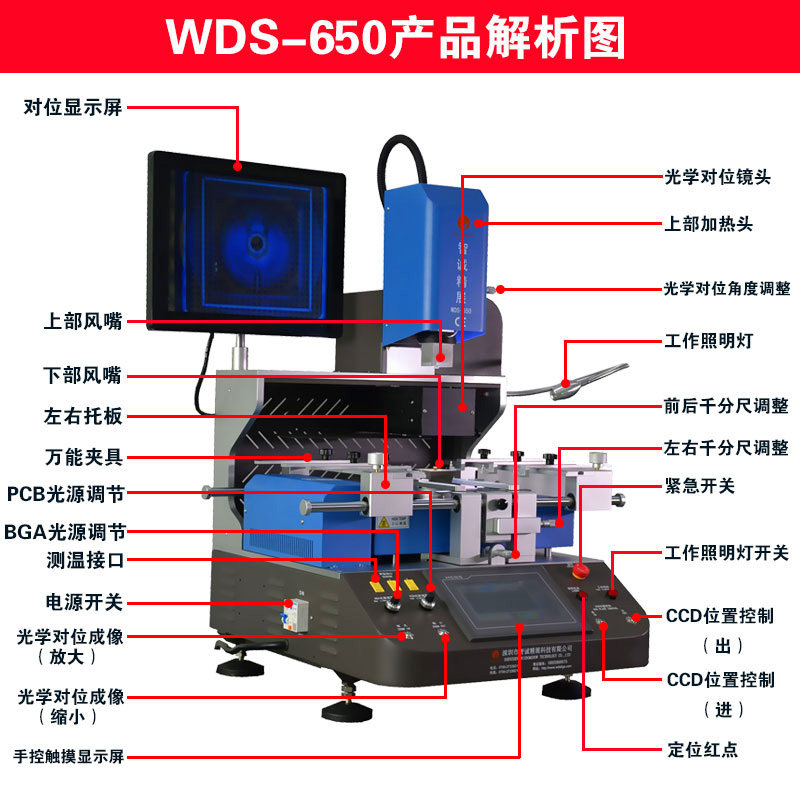

WDS-650Характеристики машины:
- Верхняя нагревательная головка и монтажная головка машины интегрированы со интегрированным дизайном, со свободным переключением пяти рабочих режимов: автоматическая сварка, автоматическая разборка, автоматическое монтаж, полуавтоматическое и ручное, которое может удовлетворить различные потребности специальных продуктов.
- Используйте интерфейс человеческой машины с сенсорным экраномPLCКонтроль, отображать шесть кривых температур в любое время (существует три кривые кривой верхней нагрева, более низкая кривая нагрева, кривая зоны предварительного нагрева и наружные и три порта измерения температуры снаружи, в основном используемые дляBGAРегулировка кривой температуры чипа), восьмиэтапный постоянный контроль температуры, полностью моделируйте процесс пайки рефтова, чтобы обеспечить повышение урожайности сварки и точно контролировать температуру в+1Тратить.
- Машина имеет три температурные зоны на верхней и нижней сторонах и независимо нагревается (каждая температура, время и скорость нагрева должны быть установлены независимо).Первая и вторая температурные зоны могут выполнять несколько наборов и несколько стадий контроля температуры одновременно.

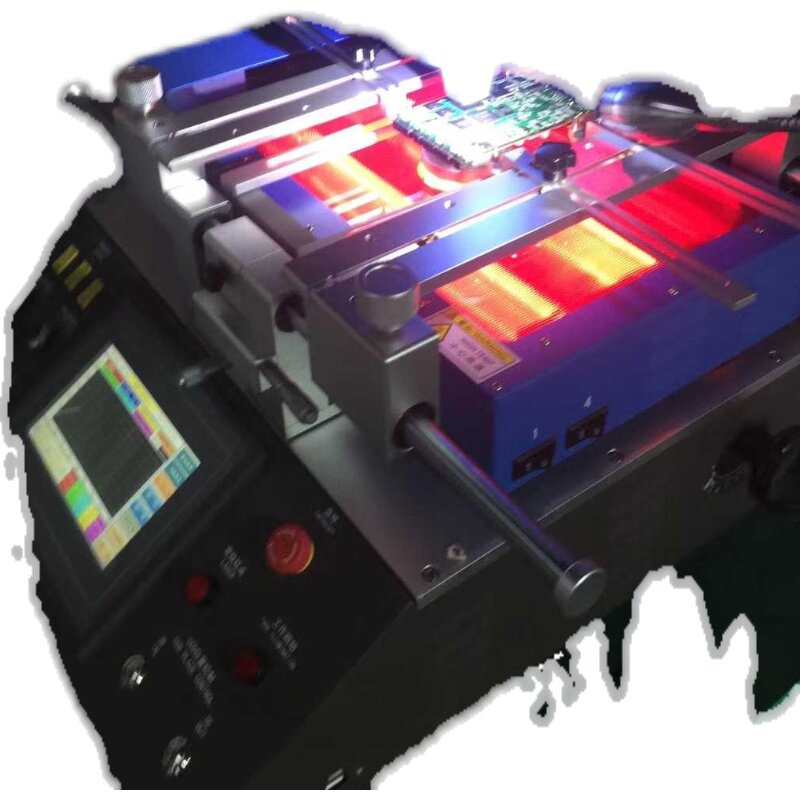

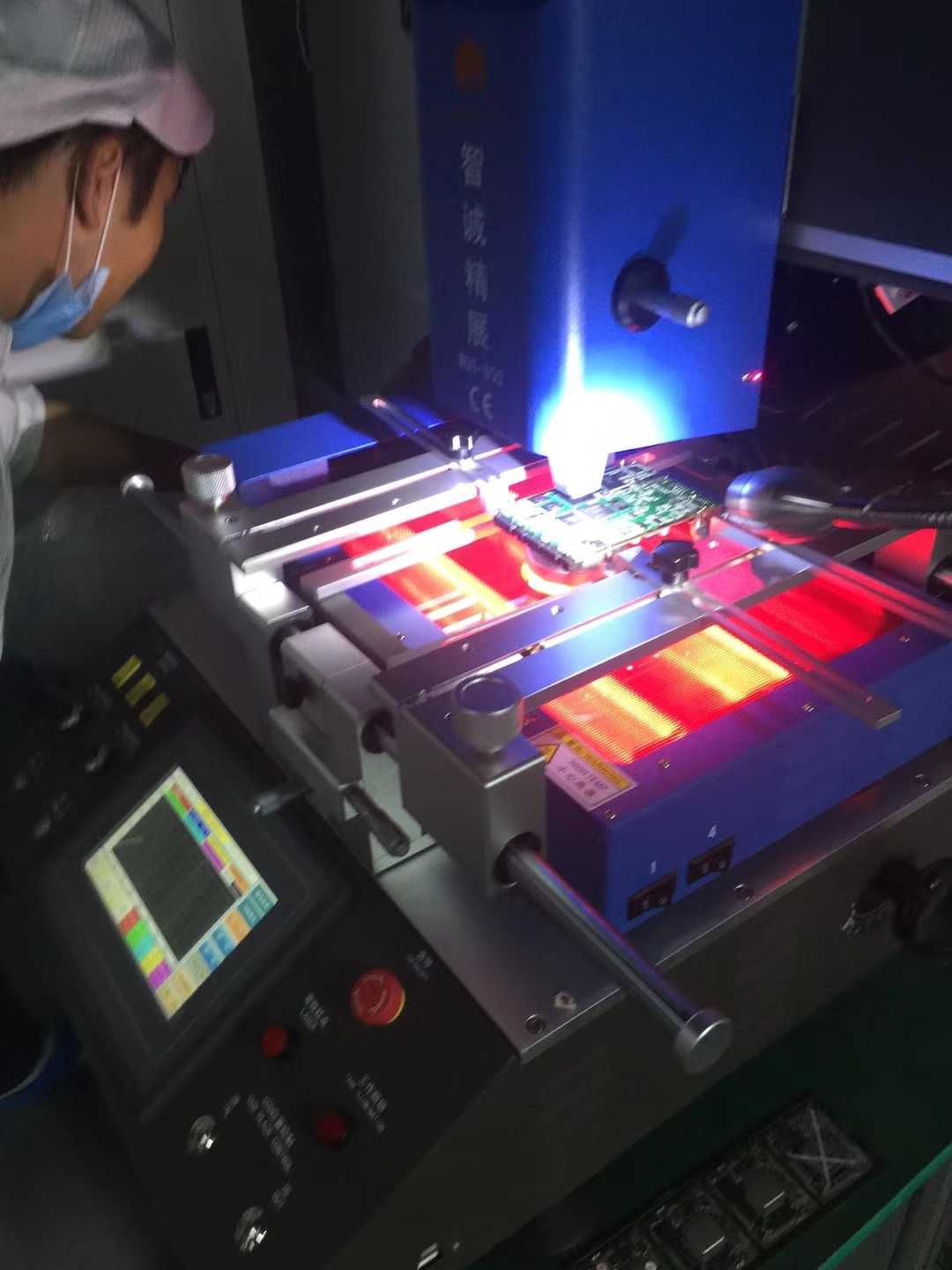

- В третьей температурной зоне используются яркие инфракрасные золотые световые трубы. Световые трубы с золотом быстро нагреваются, предотвращая большие ошибки в локальной температуре и окружающих температурах, чтобы сделатьPCBМатеринская плата вызывает деформацию, чтобы предотвратитьpcbВоздушная сварка или короткая замыкания, вызванная коллапсом во время сварки пластины.
- Эта машина может хранить сотни наборов параметров кривой температуры.Кривая температуры анализируется, устанавливается и изменяется в любое время на сенсорном экране.
- Лазерное позиционирование света быстро позиционированиеPCBНужно вернуться к ремонтуBGAПозиция чипа, позиционирование картыVШрифтные канавки и универсальные приспособления.
- BGAОспарение имеет функцию тревоги. Когда температура выходит из -под контроля, схема может автоматически отключаться и защищать от обороты и имеет двойную оборотную защиту.

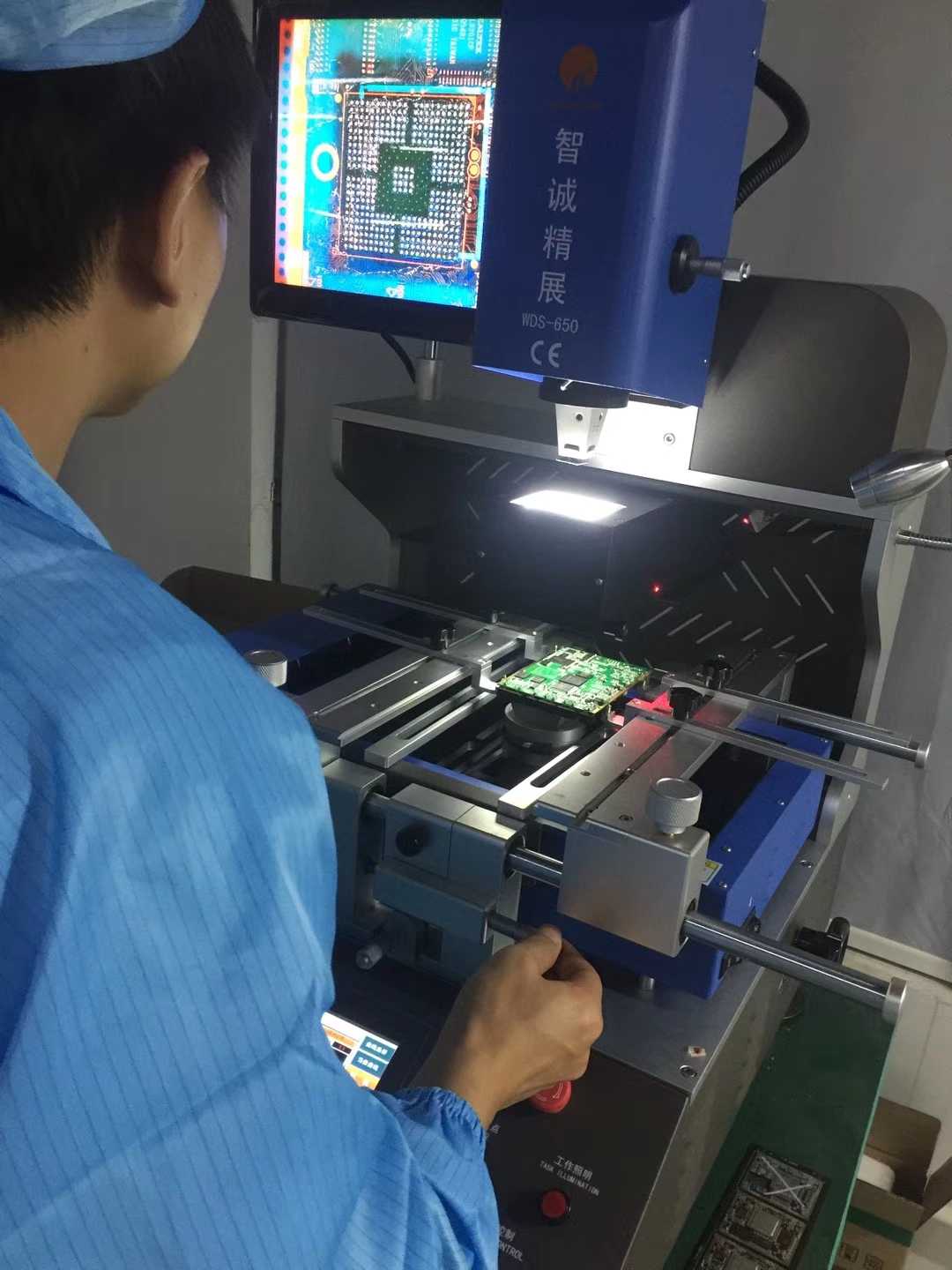

- Эта машина принимает высокую систему оптического визуального выравнивания с такими функциями, как увеличение и увеличение, автоматическое фокусировку и т. Д.15Cun Color ЖК -монитор.Высокая степень автоматизации может избежать ошибок в работе человека, а также технологии без свинца иpopИ повторное ремонт устройств, таких как герметики, могут достичь уникальных эффектов.
- Фотоэлектрический переключатель с высокой чувствительностью, работа оборудования может предотвратить раздавливание нагревающих голов.PCBМатеринская плата.
- Отличная функция: выход воздуха машины может храниться с помощью кривой температуры. Для чипов разных размеров может быть установлена разные размеры.Автоматический вход и выход электрического линзы высоки, а степень автоматизации высока, что может избежать ошибок искусственной эксплуатации.
WDS-650Технические параметры:
Суммарная мощность | 6400W |
Верхняя нагревательная мощность | 1200W |
Более низкая нагревательная мощность | 1200W |
Более низкая инфракрасная нагревательная сила | 4000W(2000Wконтролируемый) |
источник питания | Простой(Single Phase) AC 220V±10 50Hz |
Таргетинг | VСлот для карты шрифта,PCBСкобкаX,Y Отрегулируйте любое направление, лазерный позиционирующий свет быстро расположен. |
контроль температуры | Высокая точностьKТип hotcoust (Ksensor) Контроль с закрытой петлей (Closed Loop), Независимое измерение температуры вверх и вниз Точность температуры может достичь положительного отрицательного1Степень; |
Выбор электрического материала | Высокочувствительный сенсорный экран+Модуль контроля температуры +PLC＋ Step Drive |
максимумPCBразмер | 470×380mm |
МинимумPCBразмер | 10×10mm |
Количество интерфейсов измерения температуры | 3индивидуальный |
Увеличение чипа множества | 2-30раз |
PCBТолщина | 0.5-5mm |
Применимый чип | 0.8*0.8mm-60*60mm |
Применимое минимальное расстояние чипа | 0.15mm |
Вставьте максимальную нагрузку | 500G |
Точность павильона | ±0.01mm |
Размеры | L650×W640×H850mm |
Масса | вес нетто68kg |
