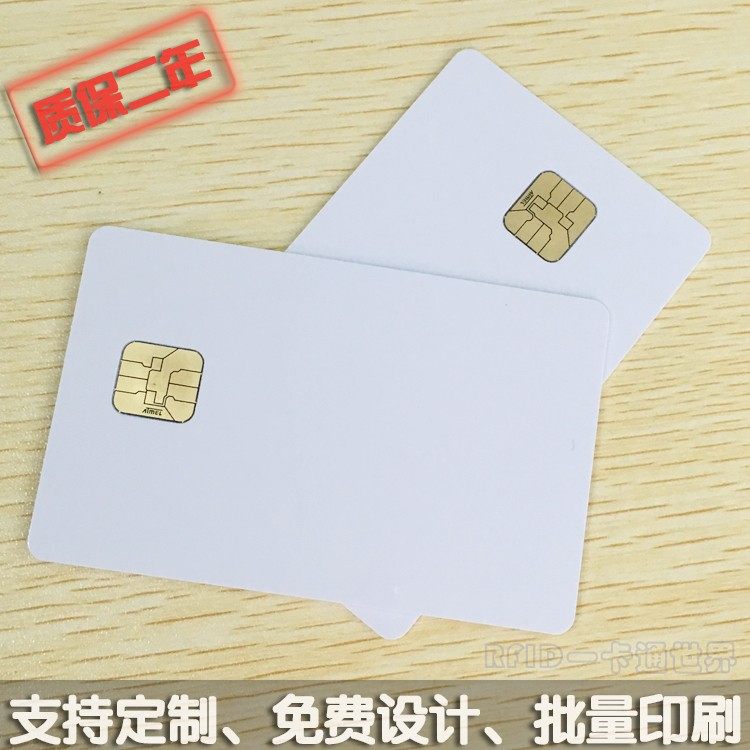

AT-88SC102/153/0204/0404/0808/1608/1616 Информационная карта IC Card Card Card CARD в стиле контакта
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- AT-88SC102
- AT-88SC153
- AT-88SC0204
- AT-88SC0404
- AT-88SC0808
- AT-88SC1608
- AT-88SC1616
- Образец
| Цвет: | AT-88SC102, AT-88SC153, AT-88SC0204, AT-88SC0404, AT-88SC0808, AT-88SC1608, AT-88SC1616, Образец |
AT-88SC102/153/0204/0404/0808/1608/1616 Информационная карта IC Card Card Card CARD в стиле контакта
AT88SC0204 CARD CONTACT LOGIC Зашифрованная карта, емкость чипа составляет 2K, которая широко используется при управлении вычетами и зарядкой в коммунальных услугах, таких как счетчики воды, счетчики и счетчики газа.Чип -карта AT88SC0204 встроена в чип IC на обычных картах из ПВХ, и этот чип является внешним.AT88SC0204IC Информация о карточке с помощью микросхемы IC.
Объем
МК -карта социального обеспечения, карта сертификации кода, руководство IC -карта, карта бухгалтерского учета, интернет -карта интернет -кафе, различные электронные потребительские карты, телефонные карты, карты такси, карты запросов, карты блокировки дверей, карты управления трафиком, карты управления налогами, карты медицинской помощи , карты здравоохранения, карта здравоохранения, хронограф ведущих школьников, карта для волос красоты, карта покупки воздуха, карта для покупки электроэнергии, водная карта, общественная карта управления бизнесом и т. Д.
Наша фабрика имеет достаточное производство карт, международные стандарты карт, популярные цены, быстрые грузовые периоды, услуги высокого качества, и старайтесь держать вас с душевным спокойствием, беспокойство и удовлетворенно!
1, Краткое введение
Серия AT88SCXX плюс разнообразные зашифрованные чипы серии хранения (карты) с многоподобным чипом хранения шифрования (карта).Используйте последовательную шину I2C для связи с данными или проверкой шифрования.
Серия AT88SCX включает AT88SC0104C, AT88SC0204C, AT88SC0404C, AT88SC0808C, AT88SC1616C, AT88SC3216C, AT88C6416C, AT88SC12816C, AT88SC2566C и другие модели. его.Область хранилища пользователя можно разделить на 4-16 областей хранения приложений с той же емкостью.Из -за контроля 8 наборов чтения, написание паролей и настройки уровней безопасности.
2, Как обеспечить безопасность
Core (Card) AT88SC CORE (CARD) CIPS предоставляет три способа: стандартный, пароль, сертификация и область доступа к шифрованию. В соответствии с стандартным методом доступа нет никаких ограничений при чтении и написании доступа пользовательского хранилища. Чтение и написание доступа в Область хранения требует проверки пароля; в соответствии с методом аутентификации пользователь должен быть сертифицирован, и в то же время, проверка пароля, установленную различными областями пользователя Регион после сертификации успешна в качестве ключа для повторной аутентификации. Вы также можете получить доступ к области пользователя после прохождения проверки пароля различными областями пользователя. Классический Ciphertext.
Чипы серии AT88SC0204C Core (CARD) построили 2KBIT Algorithm.Модели аутентификации и шифрования используют этот алгоритм.В режиме аутентификации и шифрования безопасность доступа к картам IC была значительно увеличена, что может эффективно сдерживать атаки обхода.В соответствии с этими двумя режимами информация хоста о взаимодействии с IC -картой или взаимодействием Core (Card) отличается, поэтому третьей стороне трудно получить эффективные данные из интерактивной информации.
3, CORE (карта) процесс сертификации и шифрования CHIP
Ведущий сначала считывает NC и CI из пленки Core (CARD) и вычисляет GC в соответствии с алгоритмом пользовательской функции F1 (NC, KS). Q0 к планшету Core (Card). Среди них Q0 - это случайное число, заданное ЦП.Внутренняя пленка Core (Card) использует свою собственную логику F2 для расчета CI+1 = F2 (GC, CI, Q0) и в то же время, Q2 = F2 (GC, Q1).После того, как ядра (карта) пленка получает команду проверки проверки, определяется, определяется ли CI+1 = Q1. Сертификация в фильме; в то же время обновить SK (сеанс сеансаКлюч шифрования.После того, как CI, получающий ядро (карта), обновляется в CI, решение равно Q2. Если он пройден, аутентификация полностью передается.
Функции
* Область конфигурации карты (64 бит), 3 пользователя каждого 64 бит;
*Рабочее напряжение составляет 2,7 В.5,5 В;
*Метод написания страниц (8 байтов/страница), максимальное время написания страниц составляет 10 мс/страница;
* Протокол связи соответствует протоколу синхронизации ISO-IEC 7816-3, включая высокую конфиденциальность технологии отслеживания против отслеживания, 64Bits Mutual Certification и счетчика ошибок;
*3 Пользовательские регионы соответствуют 2 наборам чтения паролей, 8 цифр счетчика единицы ошибки.
*Настройка режима Super Management;
* Количество написания/стирания составляет 100 000 раз, и данные сохраняются в течение 1 миллиона лет.
В серии Chip Card
1,Распространенные карты данных не -зашифрованных данных: AT24C01, AT24C02, AT24C04, AT24C08, AT24C16, AT24C32, AT24C64, AT24C128, AT24C256, AT24C512, AT24C1024.Эти модели IC -карт находятся на картах памяти.AT24C - это номер серии, а числовая часть - это емкость для кит.Соответственно 1K, 2K, 4K, 8K, 16K, 32K, 64K, 128K, 256K, 512K, 1024K бит.Это точно так же, как EEPROM.
Рабочая напряжение серии AT24C составляет 5V±10 % может составлять всего 1,8 В в соответствии с требованиями; ток ICC считывается до 1MA и записывается как 3MA; укажите температуру; протокол связи соответствует протоколу синхронизации ISO/IEC7816-3 и изменениями в Последовательный интерфейс.
Несарифрованная карта памяти: интегрированный чип схемы на карте является в основном EEPROM, который имеет функции хранения данных и не имеет функций обработки данных и функций шифрования аппаратного обеспечения.
2,Общие логические зашифрованные карты памяти: AT88SC102, AT88SC153, AT88SC0204, AT88SC0404, AT88SC08 08, AT88SC1604, AT88SC1608, AT888SC1616, находятся на криптолом, использующие CMOS Low Power Copere, с помощью трансмиссионных кодексов, защитные код, защитные, и безопасные, и безопасные, и безопасные функции. Измеритель ошибок и защита от ущерба.Место для хранения разделено на две основные функциональные области площадки для установки и область применения.С точки зрения модели,AT88SC - это серийный номер, а количество положений хвоста - это количество приложений, с 2, 3, 4 и 8 разделами, а средние числа 10, 160 и 15 - k -емкость, которые составляют 1K, 16K, и 1,5 тыс. Битов соответственно.СущностьСреди них различные разделы приложений имеют еще один пароль раздела.AT88SC1604 можно разделить на два типа: Равные карты раздела и неравные карты разделения (их районы и адреса предохранителей разные) -Вывание карты перегородки более очевидна с точки зрения производительности.
Карты IC в основном используются в университетском городке, логистике и складировании, коммерческом нулевом продажах, транспортировке, анти -конфликте, идентификации идентификации, управлении активами, управлением книгами, идентификацией животных, медицинским и здоровьем, технологиями одежды, управлением производством, автомобильным аксессуары, военные национальной обороны, карта карты карты; карта члена VIP -IC, карта гостиничного номера, IC -карта KTV, карта IC Интернет -кафе, карта доступа сотрудников, прозрачная карта, карта трафика и т. Д.Он обладает высокой безопасностью и практичностью.В настоящее время это основное направление продуктов глобальных серий распознавания.
Конфиденциальность
Карта AT88SC102 имеет операцию плавления. Конфиденциальные характеристики конфиденциальности до и после того, как предохранитель отличаются. Перед плавлением доступ к всей карте контролируется паролем пользователя и битами управления атрибутом различных областей приложения. Управление атрибутом. Положение и управление паролем искоренения каждого раздела.
Название области хранения: код производителя
Адрес байта: 0 ～ 1
Длина байта: 2
Перед характеристиками плавления: оно было укреплено, когда он выходит из завода, его можно прочитать, и его нельзя изменить
Плодородие после таяния: читаемо, чтобы не измениться
Название области хранения: код эмитента
Адрес байта: 2 ～ 9
Длина байта: 8
Перед характеристиками плавления: читаемое, повторное потирание
Плодородие после таяния: отверждение, не изменение
Имя области хранения: пароль пользователя
Адрес байта: 10 ～ 11
Длина байта: 2
Перед характеристиками плавления: после того, как пароль пользователя проверяется правильно, его можно прочитать и может быть изменено
Плодородие после таяния: неспособность читать, но может быть изменена
Имя области хранения: счетчик измерителя ошибок пароля
Адрес байта: 12 ～ 13
Длина байта: 2
Перед характеристиками плавления: начальное значение составляет 4, пароль пользователя проверяет ошибку один раз, значение счетчика уменьшается на 1, 4 последовательных ошибок, и карта будет автоматически заблокирована; если право будет один раз, она будет быть восстановленным до 4 после предохранителя.
Название области хранения: кодовый резерв
Адрес байта: 14 ～ 21
Длина байта: 8
Перед характеристиками плавления: после проверки пароля пользователя его можно прочитать, потер и можно записать
Плодородие после таяния: функции перед предохранителем
Название области хранения: ОДИН ПРОЧИТАТЬ И ЗАПИСИ УПРАВЛЕНИЕ Атрибута в области приложения
Адрес байта: 22
Длина байта: 1
До характеристик слияния: первый бит - это бит управления атрибутами, второй бит - это бит управления атрибутом чтения RD
Плодородие после таяния: функции перед предохранителем
Название области хранения: область приложения One
Адрес байта: 23 ～ 85
Длина байта: 63
Перед характеристиками плавления:
Читайте: когда RD помещен в «1», его можно прочитать в любом случае; когда RD помещен в «0», пароль пользователя проверяется правильно, читать;
Написание: после того, как пароль пользователя проверяется правильно, его можно записано;
Wipe: после того, как пароль пользователя проверяется правильно, его можно уничтожить; пароль искоренения не работает
Особенности после таяния:
Читайте: перед предохранителем;
Написание: Когда PR помещен в «1», школа пароля пользователя верна, его можно записано; когда PR помещен в «0», ее нельзя записано в любом случае;
Wipe: пароль пользователя проверяется правильно, а пароль для уничтожения проверяется правильно, тогда вся область стирается
Название области хранения: область приложения один стирай пароль
Адрес байта: 86 ～ 91
Длина байта: 6
Перед характеристиками плавления: после того, как пароль пользователя проверяется правильно, его можно прочитать и может быть изменено
Плодородие после таяния: неспособность читать, не меняться
Название области хранения: два -управление атрибутом для чтения и письма в области приложения
Адрес байта: 92
Длина байта: 1
Перед характеристиками плавления: одно управление атрибутами чтения и письма в той же области применения
Плодородие после таяния: одно управление атрибутами чтения и письма в той же области применения
Название области хранения: зона приложения II
Адрес байта: 93 ~ 155
Длина байта: 63
Перед характеристиками плавления: та же самая область применения один
Особенности после таяния: та же область применения 1
Название зоны хранения: Удаление зоны применения
Адрес байта: 156 ~ 159
Длина байта: 4
Перед характеристиками плавления: стирайте пароль в той же области приложения
Плодородие после таяния: стирайте пароль в той же области приложения
Название области хранения: два стока пароля в области приложения
Адрес байта: 160 ～ 175
Длина байта: 16
До характеристик слияния: нет эффекта
Плодородие после плавления: каждый раз, когда площадь применения стерла один раз, счетчик уменьшается на 1, и в общей сложности можно стерте в общей сложности 128 раз
Название зоны хранения: испытательная зона
Адрес байта: 176 ～ 177
Длина байта: 2
Характеристики перед плавлением: при любых обстоятельствах, читать, вытирать, могут быть написаны
Плодородие после таяния: при любых обстоятельствах, читать, вытирать, может быть написана
Производственный процесс
Размер: длинный×Ширина×Толстый 85,5 мм×54mm×0.84mm
Дополнительный производственный процесс: резиновая печать, шелковая печать, золотое дно, серебряное основание, световая поверхность, тупая поверхность, матовая поверхность
Код (большой, маленький, наличные, горячее серебро), код Apple (черное, золото, золото, серебро, красное, синий, белый), кодирование, лазерная скульптура
Добавление магнитных полос, добавление подписей, добавление логотипов лазерного анти -закуска, добавление горячей версии (золото/серебро/лазерное золото/лазерное серебро/черное золото/красное золото/вегетарианское золото) ...
Необязательный субстрат: обычный ПВХ, высокая температурная сопротивление (ABS, PET, PETG), прозрачные материалы
