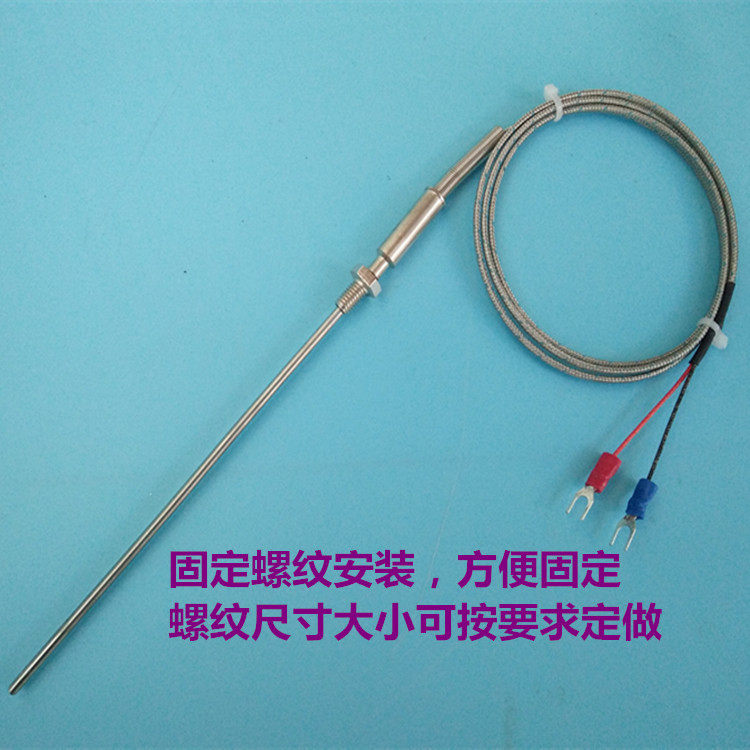

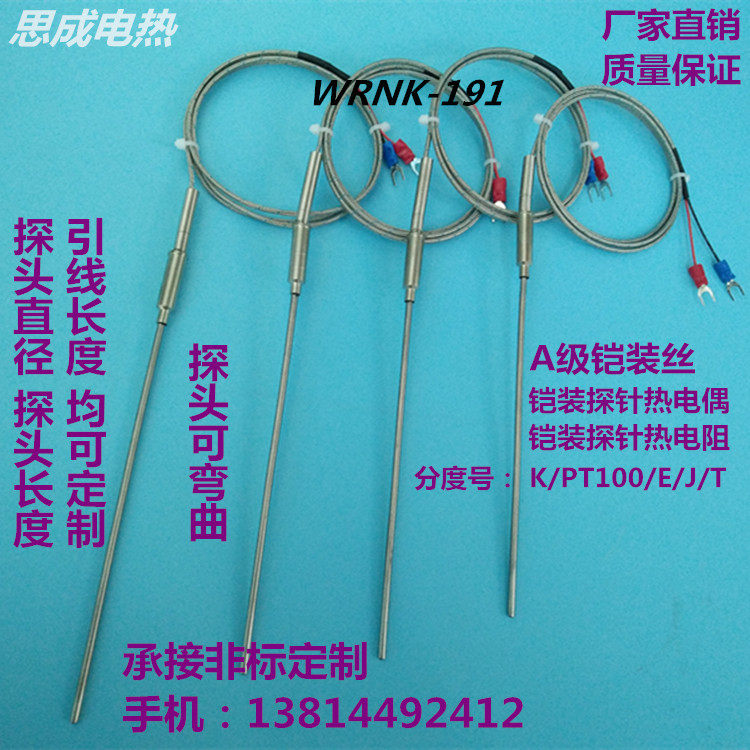

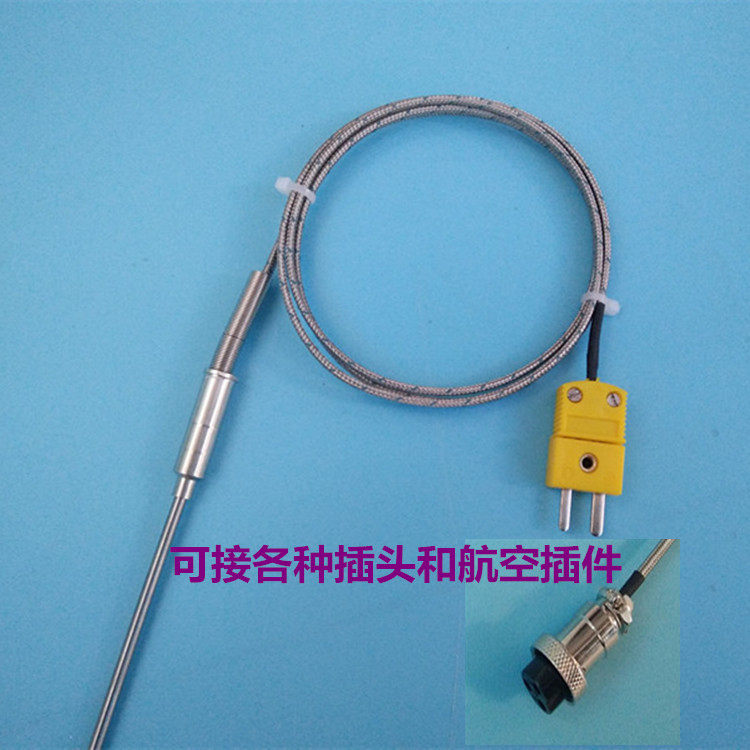

K-типа броня термопары WRNK-191 Удобный датчик температуры датчик k-тип

Цена: 22-381руб.    (¥1)
Артикул: 540342630359

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:凯凯仪器
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Ф1×
  • Ф1,5×200 мм
  • Ф2×300 мм
  • Ф1,5×100 мм
  • Ф1×200 мм
  • Нестандартная настройка
  • Ф1×100 мм
  • Ф3×300 мм
  • Ф3×100 мм
  • Ф4×200 мм
  • Ф5×300 мм
  • Ф4×100 мм
  • Ф3×200 мм
  • Ф1,5×300 мм
  • Ф2×200 мм
  • Ф2×100 мм
  • Ф5×200 мм
  • Может быть изготовлен из антикоррозионного материала 316.
  • Цена по умолчанию — тип K. Для других, пожалуйста, свяжитесь со службой поддержки клиентов.
  • Ф4×300 мм
  • Для устойчивости к высоким температурам требуется материал 2520/3039.
  • Ф5×100 мм
  • Размер зонда/длина провода/можно настроить
  • Платина 100 пробы, делается под заказ
Выберите размер / комплектацию
Добавить в корзину
Другие товары этого продавца
¥122руб.
¥16.5349руб.
¥23486руб.
  • Информация о товаре
  • Фотографии
Цвет: Цена по умолчанию — тип K. Для других, пожалуйста, свяжитесь со службой поддержки клиентов., Платина 100 пробы, делается под заказ, Размер зонда/длина провода/можно настроить, Может быть изготовлен из антикоррозионного материала 316., Для устойчивости к высоким температурам требуется материал 2520/3039., Нестандартная настройка, Ф1×100 мм, Ф1×200 мм, Ф1×300мм, Ф1,5×100 мм, Ф1,5×200 мм, Ф1,5×300 мм, Ф2×100 мм, Ф2×200 мм, Ф2×300 мм, Ф3×100 мм, Ф3×200 мм, Ф3×300 мм, Ф4×100 мм, Ф4×200 мм, Ф4×300 мм, Ф5×100 мм, Ф5×200 мм, Ф5×300 мм

Название продукта: броня тепло патриотический патриот

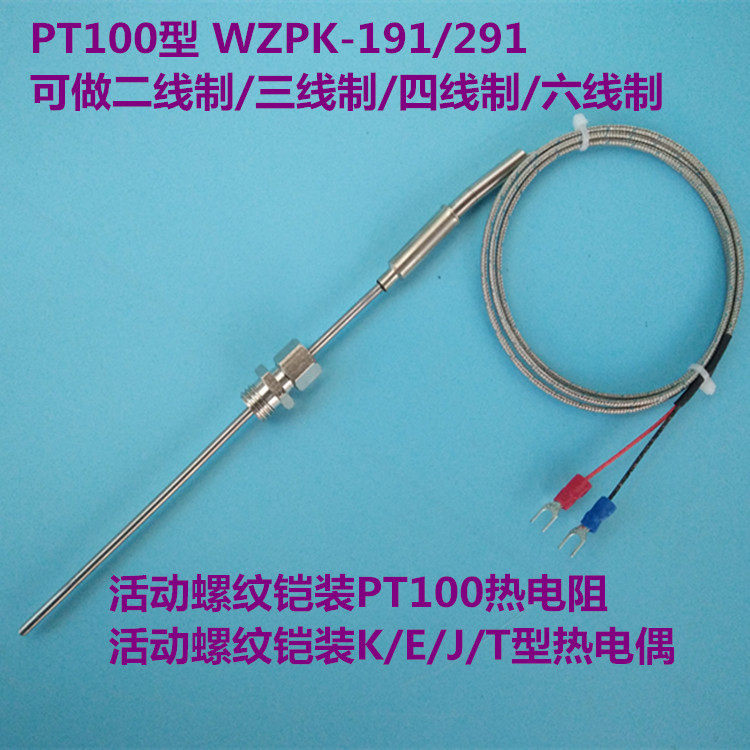

Модель: WRNK-191/WZPK-191/WREK-191

Номер спецификации: по умолчанию k (может быть сделан для e -type/j/t/pt100)

Диапазон температуры: 0 ～ 1100 ℃ (чем более толстая броня измеряется, тем выше температура, тем выше температура, материал по умолчанию из нержавеющей стали брони 321,Существует также 2520 материалов и 3039 материалов, которые нуждаются в высокой температуре, 316 материалов могут быть настроены в антикоррозийную коррозию, а также материал 1310 с высокой температурной устойчивостью к высокой температуре

Добровая диаметр шелка 0,5-8 мм вставка 10-30000 мм диверсия 0,1 метра-100 метров

Поддержка неэндирации выполнения: диаметр брони (зонд)*   длина линии по умолчанию 1500 мм (от 1 метра до 2 юаней в линии)

Знакомство с бронированными термопарами:

В качестве датчика измерения температуры термопаска брони обычно используется с использованием температурного передатчика, регулятора и прибора отображения для формирования системы управления процессом для непосредственного измерения или управления жидкостями в диапазоне 0-1800 ° C в различных производственных процессах. Паро и газовой среды и температура твердой поверхности.Термопары в форме брони имеет много преимуществ, таких как изгиб, высокая сопротивление, быстрое время теплового отклика и прочная прочность. Он такой же, как промышленная сборная термопару. Регистратор и электронный регулятор. Использование.



Принцип работы

Это сварка обоих проводников двух различных ингредиентов для формирования схемы. Теста температуры называется рабочей стороной непосредственно, а терминальный конец терминала называется холодным концом, также известным как контрольная сторона.Когда существует разница между температурой между рабочей стороной и контрольной стороной, тепловой ток будет генерироваться в цепи. Прибор будет отображаться на метре, а прибор будет указывать на соответствующее температурное значение теплового электродвижного силы, генерируемого Термопара.Термомотивная мотивация термопары брони будет увеличиваться с увеличением измерения.Структура термопары брони состоит в том, что она изготовлена ​​из проводников, высокого инсуналяционного оксида магния и куртки 1CR18ni9ti из нержавеющей стали, которая изготовлена ​​из нескольких раз.Продукты термопары брони в основном состоят из ящиков для проводки, проводных терминалов и термопалей брони и состоит из различных установок.

Характеристика

Бронированная термопара является наиболее широко используемым устройством для измерения температуры. Его основными особенностями являются широкий диапазон измерения температуры, относительно стабильная работа, простая конструкция, хороший динамический отклик и возможность удаленной передачи электрических сигналов 4–20 мА, что облегчает автоматическое управление и централизованное управление.Принцип измерения температуры термопарами основан на термоэлектрическом эффекте.Два разных проводника или полупроводника соединены в замкнутый контур. Когда температуры в двух спаях различны, в контуре будет генерироваться термоэлектрический потенциал. Это явление называется термоэлектрическим эффектом, также известным как эффект Зеебека.Термоэлектрический потенциал, генерируемый в замкнутом контуре, состоит из двух потенциалов: термоэлектрического потенциала и контактного потенциала.Термоэлектрический потенциал — это потенциал, создаваемый разными температурами на обоих концах одного и того же проводника. Разные проводники имеют разную плотность электронов, поэтому и потенциалы, которые они создают, также различны. Контактный потенциал, как следует из названия, относится к ситуации, когда два разных проводника вступают в контакт, поскольку их электронные плотности различны, происходит определенная диффузия электронов. Когда они достигают определенного баланса, потенциал формируется после достижения определенного баланса. Величина контактного потенциала зависит от свойств материала двух разных проводников и температуры их точек контакта.

  Существует стандартная спецификация для термопар, используемых на международном уровне. Международные правила предусматривают, что термопары делятся на восемь различных категорий, а именно B, R, S, K, N, E, J и T. Минимальная температура измерения может составлять минус 270 градусов Цельсия, а максимальная может составлять 1800 градусов Цельсия. Среди них B, R и S относятся к платиновому ряду термопар. Поскольку платина является драгоценным металлом, их также называют термопарами из драгоценных металлов, а остальные несколько называют термопарами из дешевых металлов.Существует два типа конструкций термопар: обычный тип и бронированный тип.Обычные термопары обычно состоят из горячих электродов, изолирующих трубок, защитных гильз и распределительных коробок, тогда как бронированные термопары представляют собой прочную сборку, изготовленную из термопарных проводов, изоляционных материалов и металлических защитных гильз, а затем растянутую.Однако для передачи электрического сигнала термопары требуется специальный провод, который мы называем компенсационным проводом.Для разных термопар требуются разные компенсационные провода, основная функция которых заключается в соединении с термопарой для удержания эталонного конца термопары вдали от источника питания, тем самым стабилизируя температуру эталонного конца.Компенсационные провода делятся на два типа: компенсационный и удлинительный. Химический состав удлинителя такой же, как и у компенсированной термопары. Однако на практике удлинитель не изготавливается из того же металла, что и термопара. Обычно его заменяют проволокой с той же плотностью электронов, что и термопара.Соединение между компенсационным проводом и термопарой обычно очень четкое. Положительная клемма термопары подключается к красному проводу компенсационного провода, а отрицательная – к остальным цветам.Большинство компенсационных проводов общего назначения изготавливаются из медно-никелевого сплава.

Диапазон измерения

Бронированная термопара: измеряет высокие температуры выше 500°C, температуру главного пара на теплоэлектростанциях, температуру перегретых стенок труб и температуру высокотемпературных дымовых газов.Особенности: Способен измерять высокие температуры, стабильную работу, точную и надежную, простую структуру, прост в обслуживании, удобен для удаленной передачи сигнала и измерения многоточечного переключения.Основные модели: Номер градации: верхний предел S или LB-3 1300 ℃ (краткосрочный 1600 ℃).B или LL-2 верхний предел 1600 ℃ (кратковременно 1800 ℃) K или EU-2 верхний предел 1200 ℃ (краткосрочно 1300 ℃) T или CK верхний предел -200~350 ℃ (краткосрочно 400 ℃) E или EA-2 верхний предел -200~900 ℃ Термическое сопротивление: высокая точность измерения, стабильная производительность, высокая чувствительность, широкий диапазон применения, удаленный опрос, автоматический контроль температуры и запись.Платиновое термическое сопротивление, максимальное измерение температуры 650 ℃, Pt50, Pt100, сопротивление меди: 50-150 ℃ Cu50, Cu100. Примечание.Ошибка вызвана эффектом самонагрева, рабочий ток Pt составляет менее 6 мА, влияние вызвано гистерезисом, большой теплоемкостью, достаточным теплообменом, точными измерениями.Монтаж: При монтаже создавать противоток измеряемой среде не менее 90 %.&град; Номер градации: верхний предел S или LB-3 1300 ℃ (краткосрочный 1600 ℃).B или LL-2 верхний предел 1600 ℃ (кратковременно 1800 ℃) K или EU-2 верхний предел 1200 ℃ (краткосрочно 1300 ℃) T или CK верхний предел -200~350 ℃ (краткосрочно 400 ℃) E или EA-2 верхний предел -200~900 ℃: высокая точность измерения, стабильная производительность, высокая чувствительность, широкий диапазон применения, удаленный опрос, автоматический контроль температуры и запись.Платина, максимальная температура измерения 650 ℃, Pt50, Pt100, сопротивление меди:

Характеристика

1 Время тепла невелико, а динамическая ошибка уменьшается;

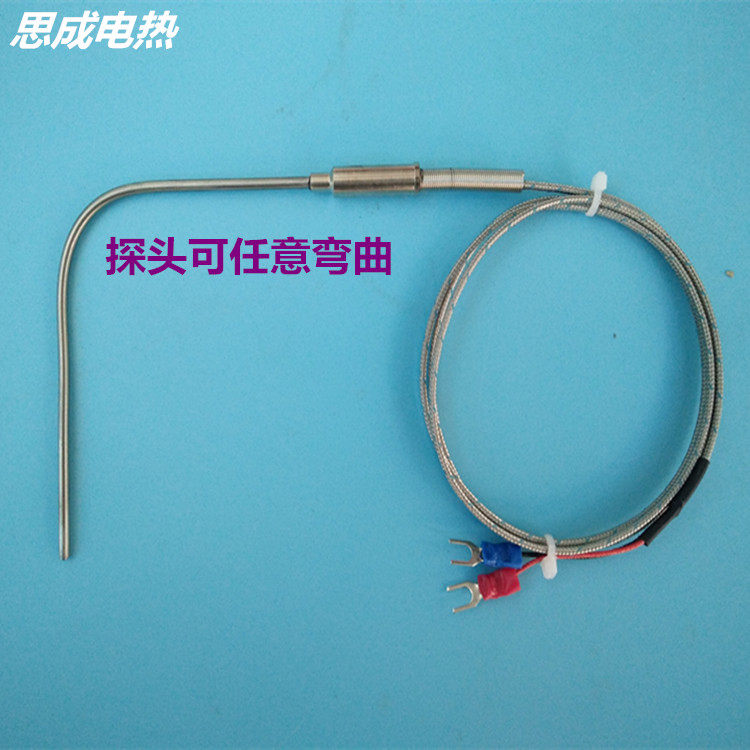

  2 может быть согнут и установлен;

  3 большой диапазон измерений;
4 высокая механическая прочность и хорошая стойкость к давлению;
