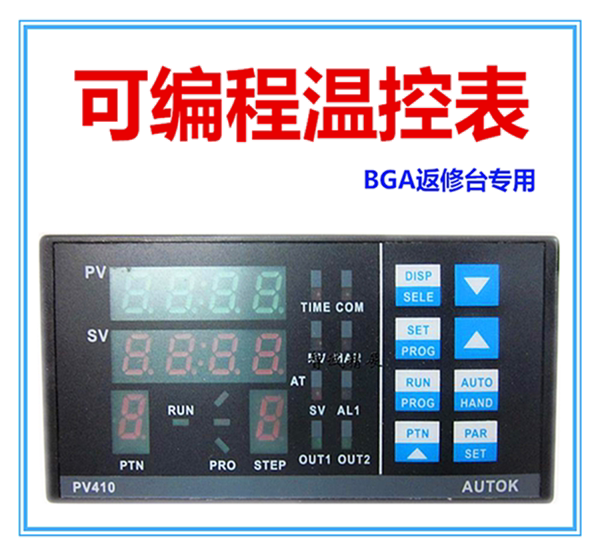

BGA возвращается, чтобы восстановить программируемый прибор для контроля температуры PC410 Устройство температуры Smart Instrument
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Без общения
| Цвет: | Без общения |
Примечание. PC410 и PV410 одинаковы. Функциональные характеристики, материалы и методы управления одинаковы. По причинам компании была изменена только одна модель. Если вы не возражаете, пожалуйста, избегайте этого.
Метод замены паяльной станции BGA:
Первый шаг; источник питания выключается и разрезает.

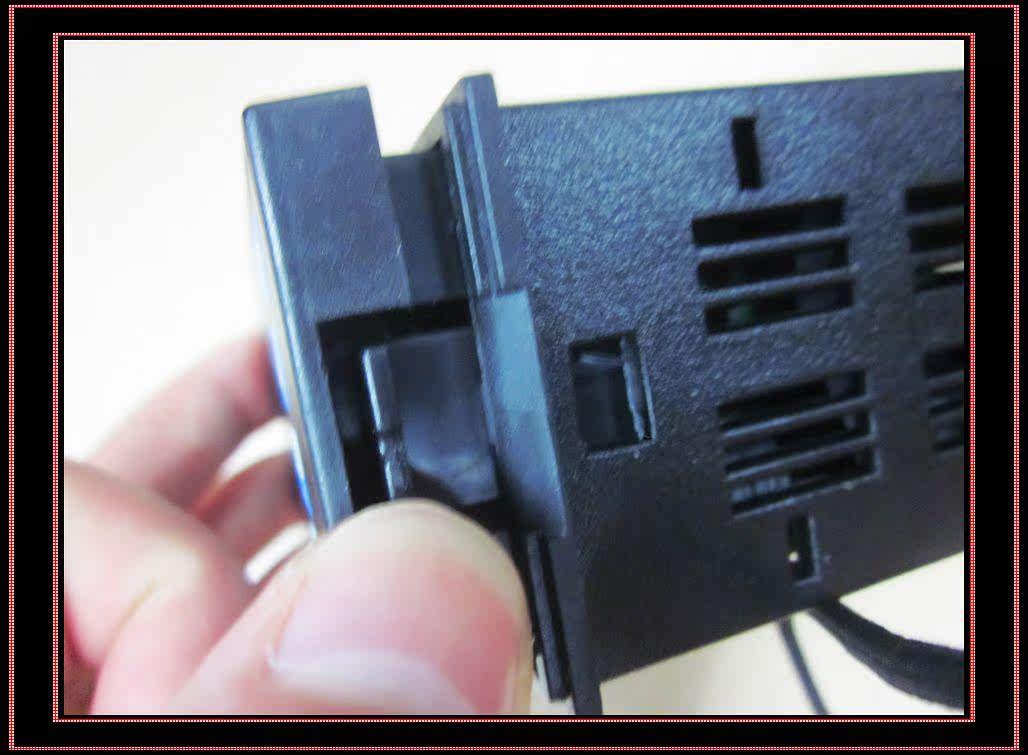

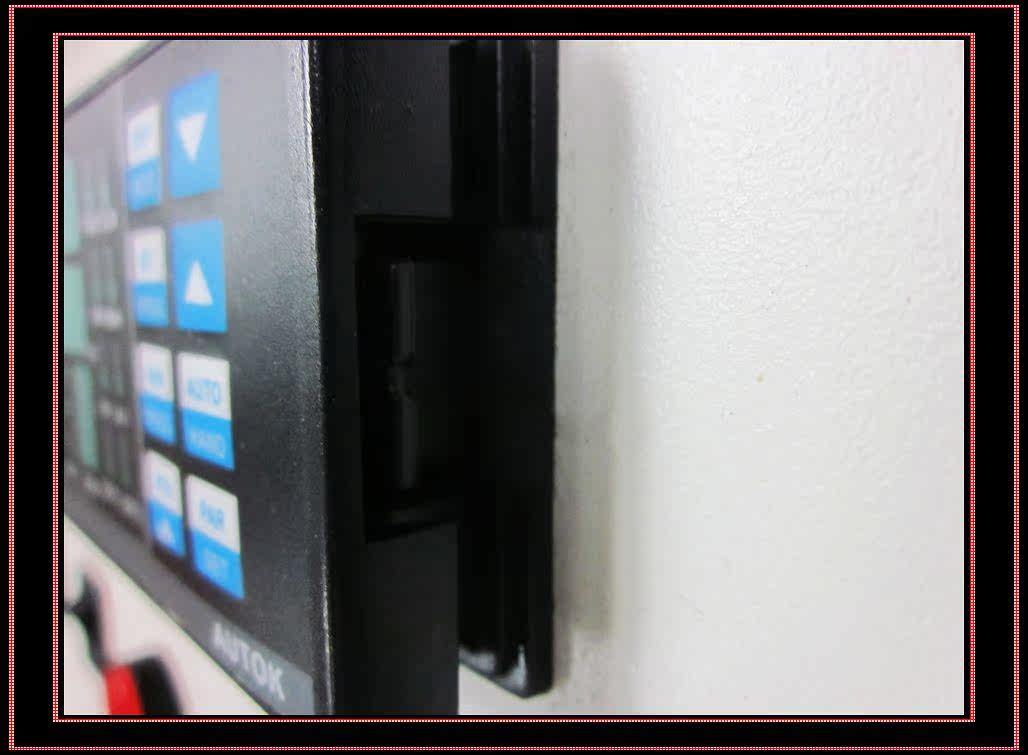

Второй шаг: вытащите инструмент (из центрального положения спереди есть пряжка, нажмите пряжку руками и вытащите инструмент).
Шаг 3: Возьмите новый инструмент таким же образом, чтобы вытащить инструмент, а затем вставьте его в случай, который необходимо заменить.
Примечание: не вставляйте заднюю часть инструмента.
Метод установки температуры:
Первый шаг; после изменения питания введите экран в режиме ожидания, сначала отрегулируйте кнопку PIN, выберите количество групп, которые вы хотите настроить (вы можете сохранить 10 наборов данных, от 0—— 9).

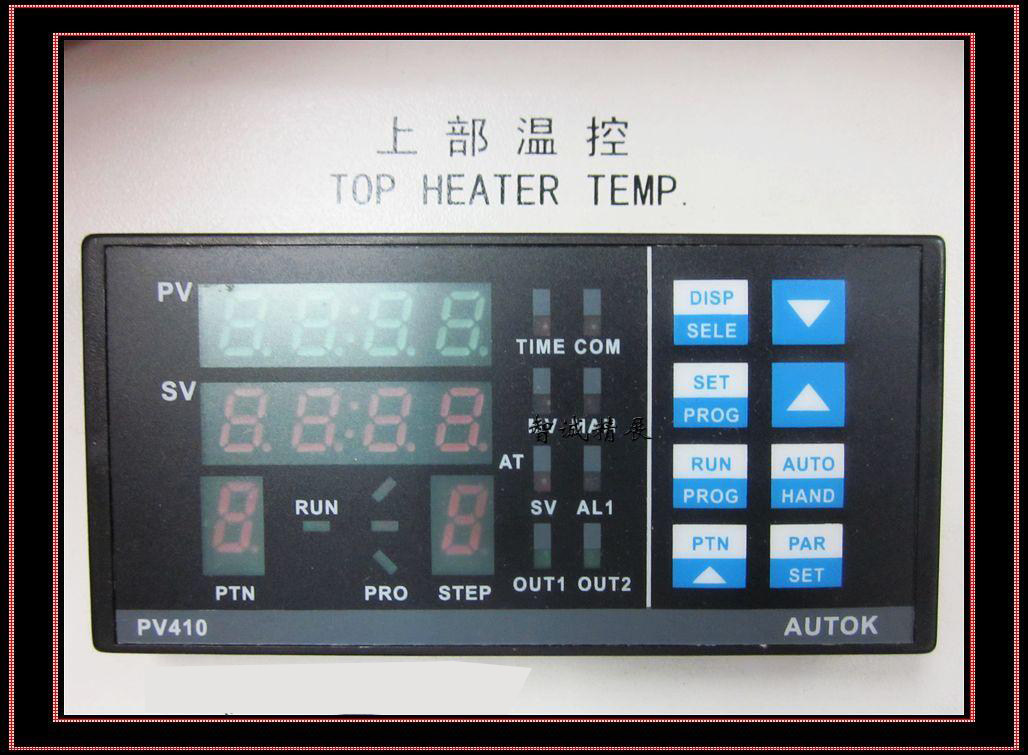

Шаг 2: Нажмите клавишу SET, чтобы ввести настройки температуры, PV показывает R1 (R1 представляет собой наклон первого раздела повышения температуры, например: 3,00 означает значение повышения 3 градусов в секунду, максимальная корректировка 10,00. Обычно , стандарт в основном 3,00). SV показывает параметры, которые мы хотим настроить, а затем отрегулировать клавишу вверх или вниз на 3,00.(Два клавиша в верхнем правом углу верхних и нижних ключей от передней части клавиши UPS и Downs)
Третий шаг; после регулировки наклона нажмите клавишу подтверждения сковороды в правом нижнем углу, чтобы войти в экран следующего отладки и выйти‘L1&Rsquo; и SV отображали числа (L относится к значению температуры, 1 относится к значению первого абзаца, что добавляет температуру в первом абзаце).Отрегулируйте температуру, необходимую для ключа вверх и снижения.
Шаг 4: После регулировки температуры нажмите клавишу подтверждения PAN, чтобы ввести следующий экран отладки, за которым следует числа, отображаемые в поле дисплея D1 и SV. и время в секундах).Затем отрегулируйте продолжительность времени, отрегулируя и вниз по ключу.
После регулировки нажмите клавишу PAN, чтобы подтвердить, и она введет настройки времени температуры наклона во втором разделе. Метод регулировки и метод регулировки регулировки первой группы одинаковы. Лучше всего скорректировать 3,00.
Примечание. Если вам нужны только 5 секций температуры, чтобы приваривать плату, то когда вы регулируете температуру инструмента, вы должны закрыть наклон вашего 6 -го абзаца. Как его можно закрыть?Это когда он отображается, он закрыт.
характеристика:
Инструмент серии PC410 имеет 10*8 разделов кривой температуры, сегментированного предела выходной мощности и функции выходного события времени. Он особенно подходит для использования туннелей с несколькими температурой или экспериментами по окружающей среде. PID имеет функцию самостоятельного сбора и отличный Характеристики управления без супер -регулировки и без задолженности.
Точность измерения: | Полный -кславый&Plusmn; 0,2 % FS+1 цифровой бит |
Период выборки: | 125 миллисекутизм |
терять введите: | Хитанская куколка: J, K, E, R, S, T, B, N Теплостойкость: Pt100, CU50 Линейный вход: 0 ~ 20 мА, 4 ~ 20 мА, -10,0 ~ 50,0 мВ, 0 ~ 10 В |
терять out: | Реле, часто открытый контакт (макс. 250VAC, 3A) Логический уровень, 20 В/20 мА, может вызвать высокую силу SSR Моделирование, 0 ~ 10 мА, 4 ~ 20 мА, 0 ~ 20 мА или 0 ~ 5 В, 1 ~ 5 В, 0 ~ 10 В Однофазный 3 -фазный -контроллинг чрезмерный выход, который может вызвать однонаправленное и два тиристора с высокой мощностью. Трехфазный 3 -фазный 3 -фазный 3 -фазный выход, который может вызвать однонаправленное и два тиристора с высокой мощностью Однофазный кремниевый выход, который может вызвать однонаправленное и два тиристора с высокой мощностью и двух Трехфазный кремний -Контролированный выход, который может вызвать высокую одностороннюю одностороннюю, два, два тиристора |
Отчет   Полиция: | Реле, часто открытый контакт (макс. 250VAC, 3A) Метод тревоги, тревога верхнего и нижнего предела, тревога отклонений |
Управление кривой: | Длина кривой стержня: 8 -сегментная программа Количество кривых: 10 Программный цикл: 1-200 раз или непрерывно |
Алгоритм регулировки: | Регулирование переключения (включено/выключение) Процент, точки, дифференциальная корректировка (PID), PID Self -Sett |
Цифровое общение: | RS-232 (строка 3), RS-485 (2 линия) |
Размер панели: | Необязательно 96×96mm,48×96mm,96×48mm |
электричество   Источник: | Диапазон напряжений: 85 ~ 264VAC, 45/60 Гц |
кольцо   Царство: | Температура работы: 0 ~ 50 ℃, относительная влажность≤8 |
