Японский лесной электрик PT100/PT1000 A -класс платиновой теплостойкость

Цена: 159руб.    (¥7.5)
Артикул: 43157113340

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:星空电热热电偶
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥18.88399руб.
¥4509 477руб.
¥34719руб.
¥1503 170руб.
  • Информация о товаре
  • Фотографии

  Модель продукта: CRZ1632-100  2005-1000
представлять

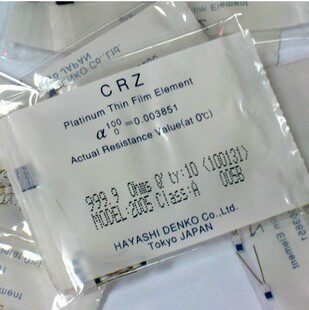

Японский лесной электрик Хаяси Денко PT100 PT500 PT1000 Платиновой резистор-резисторный элемент-резистовый резистовый резист&Внутри М, внутри М, используйте стеклянную спекашку, чтобы исправить лидерство Ni (или PD), и создайте тонкий пленок с помощью лазерного сопротивления.Озвучивающая платиновая сопротивление (керамика, стекло, юнму):Φ 0,02 ~ 0,04 ㎜ Платиновая проволока высокой чистоты изготовлена из обмотки. Размер: 2*2*0,8 мм


Pt100 PT1000 Подробное введение

Производительность и параметры
1.Температурный коэффициент TCR устойчивых к платиновым элементам
TCR=R100-R0/ R0×100
Среди них
R100        значение сопротивления при 100 ℃
R0         значение сопротивления при 0 ℃
Мы предоставляем резистивные элементы платины, которые соответствуют стандартному TCR IEC751 = 0,003851. Кроме того, мы также можем предоставить клиентам резистивные элементы платины с другими температурными коэффициентами, такими как TCR = 0,003750.

2.Характеристики температурной устойчивости устойчивых к платиновым элементам
RT=R0[1+aT-bT2-cT3 (T-100)]
RT        значение сопротивления при температуре t
R0        значение сопротивления при нулевых градусах
a b c

Коэффициент TCR = 0,003851
температура
a
b
c
T <0
3.90802&times;10-3
5.80195&times;10-7
4.27351&times;10-12
T&ge;0
3.90802&times;10-3
5.80195&times;10-7
0
&nbsp;
3..Ошибка устойчивого к платиновым элементам
&nbsp;
Уровень
Во время Zero -Degree Erressance Erry (%)
Ошибка температуры (℃)
Коэффициент Templimal TCR ошибка (ом/ом/℃)
1/3DIN
&plusmn;0.04
&plusmn;(0.10+0.0017|T|)
0.003851&plusmn;0.000004
A
&plusmn;0.06
&plusmn;(0.15+0.002|T|)
0.003851&plusmn;0.000005
B
&plusmn;0.12
&plusmn;(0.30+0.005|T|)
0.003851&plusmn;0.000012
2B
&plusmn;0.25
&plusmn;(0.60+0.01|T|)
0.003851&plusmn;0.000024
&nbsp;
&nbsp;
4.Стабильность резистивных компонентов платины
Компоненты устойчивости платины имеют хорошую долгосрочную стабильность.Например, CRZ-1632 длился 300 часов при 400 ° C, а максимальный дрейф температуры при 0 ° C составлял только 0,02 ° C.
&nbsp;
&nbsp;
5.Время теплового отклика платиновых резистивных компонентов
модель
Время горячего ответа t0.9(Второй)
Воздух
вода
V=1.0m/s
V=3.0m/s
CRZ-1632
10
7
0.3
CRZ-2005
16
11
0.3
&nbsp;
&nbsp;
&nbsp;
&nbsp;
6.Самостояние и тестирование тока платиновых резистивных компонентов
Тестовый ток резистивных компонентов платины не должен превышать допустимое значение.&Phi; в 8 -миллиметровой защитной трубе, погруженной в воду с смешиванием 0 ° C. Когда тестовый ток составляет 1 мА, температура нагрева повышается до 0,05 ° C; когда тестовый ток составляет 5 мА, температура нагрева повышается до 2,2 ° C.
&nbsp;
7.Самооборудование коэффициента устойчивых компонентов платины
тип&nbsp;&nbsp;&Нет.
Коэффициент самостоятельного выживания (MW/℃)
Воздух
Статическая вода
V=1.0m/s
все еще
CRZ-1632-100
2
1
12
CRZ-2005-100
4
2
20
CRZ-2005-1000
4
2
20
&nbsp;
&nbsp;
8..температура&MDASH; таблица сопротивления
Номинальное сопротивление (&Омега;)
100
500
1000
TCR (10-6/K)
3851
Температура (℃)
сопротивление(&Омега;)
-50
80.31
401.53
803.07
0
100.00
500,00
1000.00
50
119,40
596.98
1193,95
100
138.51
692.50
1385,00
150
157.33
786.57
1573,15
200
175,86
879,20
1758.40
250
194.10
970.37
1940.74
300
212.05
1060.09
2120.19
350
229,72
1148.37
2296.73
400
247.09
1235.19
2470.38
450
264.18
1320.56
2641.12
500
280.98
1404,48
2808.96
550
297.49
1486.95
2973,90
600
313,71
1567,97
3135.94
650
329,64
1647.54
3295.08
&nbsp;
&nbsp;
CRZМеры предосторожности для применений тонкопленочных компонентов:
1.&nbsp;&nbsp;&nbsp;&nbsp;При использовании компонента или напрямую создайте датчик температуры, избегайте превышения процесса измерения температуры. Хотя он не будет повреждать в течение короткого периода времени, это также повлияет на срок службы и точности продукта.
2.&nbsp;&nbsp;&nbsp;&nbsp;При сборке датчика температуры с помощью компонентов CRZ при использовании эпоксидного клея с высокой температурой вы должны обратить внимание на изменения напряжения в процессе отверждения, в противном случае он может повредить компонент (как правило, открыть дорогу); избегать непосредственного контакта Остенная внутренняя поверхность защитной трубки непосредственно, в противном случае во время процесса вибрации может быть поврежден край фарфорового листа компонента, что приводит к повреждению компонента.
3.&NBSP; При создании датчиков температуры необходимо обеспечить высокую изоляцию материала для горшка, в противном случае это приведет к снижению производительности электрической изоляции продукта и повлияет на тестовые данные компонента, что, как правило, приведет к низкому значению сопротивления теста.
