Многочастотный многочастотный промышленный модуль 4G LTE High -Nasps 9215 Down 100M Mini PCI E Модуль
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Пакет а
- Установить еду два
| Тип пакета: | Пакет а, Установить еду два |
Многочастотный многочастотный промышленный модуль LTE 4G

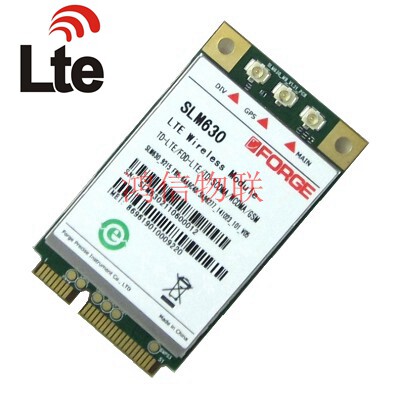

Пакет 1: SLM630, пять -мода тринадцать частот

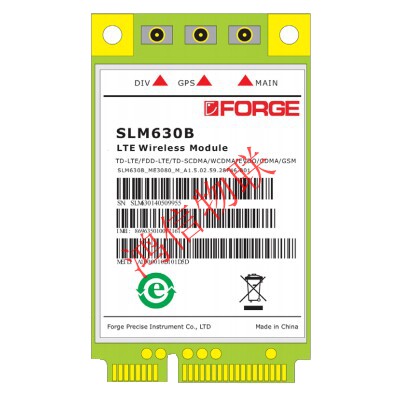

Пакет 2: SL630B, Семь -мода пятнадцать частот, полная сеть
1.Описание продукта
SLM630LTE 4G -модуль подходит для применимогоTD-LTE/FDD-LTE/WCDMA/TD-SCDMA/GSMНесколько Интернетов
Ссылка на основе широкополосных беспроводных терминальных продуктов.SLM630Поддерживаемый уровень доступа:
TD-LTE: 61Mbps/18Mbps
FDD-LTE: 100Mbps/50Mbps
WCDMAДостигаетDC HSPA+: 42Mbps/5.76Mbps
TD-SCDMAДостигаетHSPA: 4.2Mbps/2.2Mbps
GSMДостигаетEDGE: 236.8kbps/236.8kbps
SLM630При предоставлении высокоскоростного широкополосного доступа к данным вы можете предоставить голос (PCMКанал), смс, книга общения, GPSРавная функцияSLM630BБеспроводной модуль подходит дляTD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSMРазнообразие широкополосных беспроводных терминальных продуктов в стиле сети.SLM630BПоддерживаемый уровень доступа:
TD-LTE: 61Mbps/18Mbps
FDD-LTE: 100Mbps/50Mbps
WCDMAДостигаетDC HSPA+: 42Mbps/5.76Mbps
EVDOДостигаетEVDO RevB: 14.7Mbps/5.4Mbps
TD-SCDMAДостигаетHSPA: 4.2Mbps/2.2Mbps
CDMA1x: 153.6kbps/153.6kbps
GSMДостигаетEDGE: 236.8kbps/236.8kbps
SLM630BПредоставляя широкополосные данные с высоким уровнем широкополосного доступа, вы можете предоставить голосовые, SMS, коммуникационную книгу иGPSОбычные функции, могут
Широко используется в мобильном широкополосном доступе, видеонаблюдения, безопасности, оборудовании для транспортных средств и других продуктах.Его можно широко использоваться в мобильном широкополосном доступе, видео наблюдения, безопасности, оборудовании для транспортных средств и других продуктах.
Описание характеристики продукта
Мобильная коммуникационная часть
Напряжение3.3V~4.2V(Рекомендуемая стоимость3.3VПолем
Рабочая частота
TD-LTE: Band38/38/40/41
FDD-LTE:B1/3/7
WCDMA: B1/2/5
TD-SCDMA: B34/39
EVDO: BC0
CDMA20001x: BC0
GSM: Band5/8/3/2
GPS L1:1575.42MHz
TD-LTE Rel 9 Cat3 TD-LTE 61Mbps/18Mbps
FDD-LTE REL 9 CAT3 FDD-LTE 100 Мбит/с/50 Мбит/с
DC-HSPA+ 42Mbps/5.76Mbps
HSPA 7.2Mbps/5.76Mbps
WCDMA 384kbps/384kbps
EVDO RevB 14.7Mbps/5.4Mbps
EVDO Rev0 2.4Mbps/153.6kbps
TD-HSPA 4.2Mbps/2.2Mbps
TD-SCDMA 384kbps/384kbps
CDMA 1x 153.6kbps/153.6kbps
EDGE 236.8kbps/236.8kbps
GPRS 85.6kbps/85.6kbps
CSD GSM CSD: 14.4kbps
данные
бизнес
Встроенный -инTCP/IPСтек протоколов
Голосовой бизнес
HR,FR,EFR,AMR,DTMF, Звонки, передача звонков, обслуживание звонков, ожидание звонков
И многопартийные звонки и так далее
SMS Business Point PareMO,MT; Сообщество трансляция; поддержкаTextиPDUмодель
MMS Business NeealsAPвыполнениеMMSСоглашение
GNSSчасть
Параметр Описание Индекс производительности
уровень<2m(50%);<5m (90%)
Точность позиционирования(Открыть)
Шоссе<4m (50%);<8m (90%)
Точность измерения скорости<0.2m/s
Холодный запуск32s
Время позиционированияTTFFРазогрев29s
Горячий старт1s
Чувствительность захвата-145dBm
Квадратная книга спецификации продукта
SLM630BОписание спецификации модуля_V2.1общий7Страница4Страница
отслеживать-161dBm
Регулировка выходного поттера кандидата может быть отрегулирована
GPSперенимать12ряд,GPS L1(1575.42MHz),C/A code
Обновление данных1Hz
Формат данныхNMEA 0183
Публичный раздел
Рабочая Температура
Нормальная рабочая температура:-20℃ ~+70℃
Ограниченная рабочая температура:-30℃ ~+75℃
температура хранения:-40℃ ~+90℃
влажность окружающей среды5%~95%
ESD
VBAT,GND: Воздушный разряд±8KV, Контактный разряд±4KV
Интерфейс антенны: сброс воздуха±8KV, Контактный разряд±4KV
Другие интерфейсы: сброс воздуха±4KV, Контактный разряд±2KV
Максимальная мощность запуска
Class 4 (2 W) for GSM850/900
Class 1 (1 W) for GSM1800/1900
Class E2 (0.5 W) for EDGE850/900
Class E2 (0.4 W) for EDGE1800/1900
Класс 3 (0,25 Вт) для EVDO/TD-SCDMA/WCDMA/TD-LTE/FDD-LTE
Энергопотребление
Отгрузите пропавший ток:50 мкА
Нижний ток:<2.5mA
Idleмодель:<40mA
Режим вызова:<300mA
Режим данных:<800mA
Разъем интерфейса
PCI express Mini Cardинтерфейс
HRS U.FL-R-SMT-1Антенна разъем×3
PCI express Mini Card
интерфейс
Силовая интерфейс
USB2.0 High-Speedинтерфейс
UARTинтерфейс(4Проволока)
USIM/SIMКарточный интерфейс (поддержка3V,1.8VПолем
PCMинтерфейс
Аппаратный сброс интерфейс
Индикатор световой интерфейс
Интерфейс управления общежитием
Интерфейс управления режимом полета
Антенна соединяющая
1индивидуальныйWWANхозяинRFразъем,50 ОмПовышенное сопротивление;
1индивидуальныйWWANРазнообразие и получениеRFразъем,50 ОмПовышенное сопротивление;
1индивидуальныйGPSперениматьRFразъем,50 ОмИмпеданс
размер структуры51.0×30.0×4.8mm
масса<11.5грамм
АутентификацияRoHS
