Центральный контроль C3-200 Двухвольный двусторонний контроллер Central Control C3-200 Контроллер доступа Central Control C3-200
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

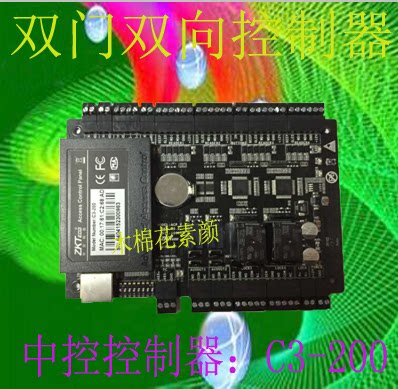

- Материнская плата C3-200

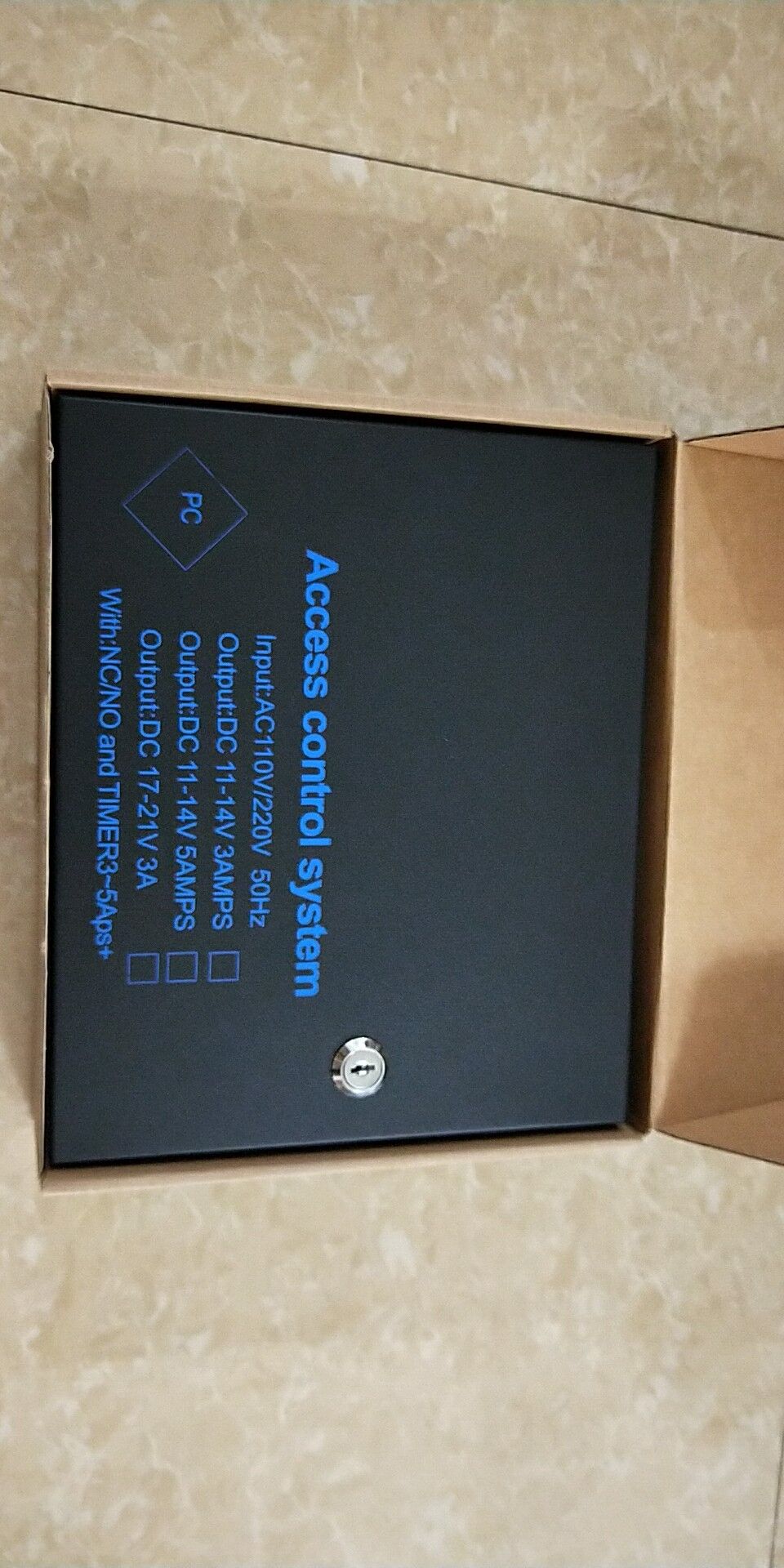

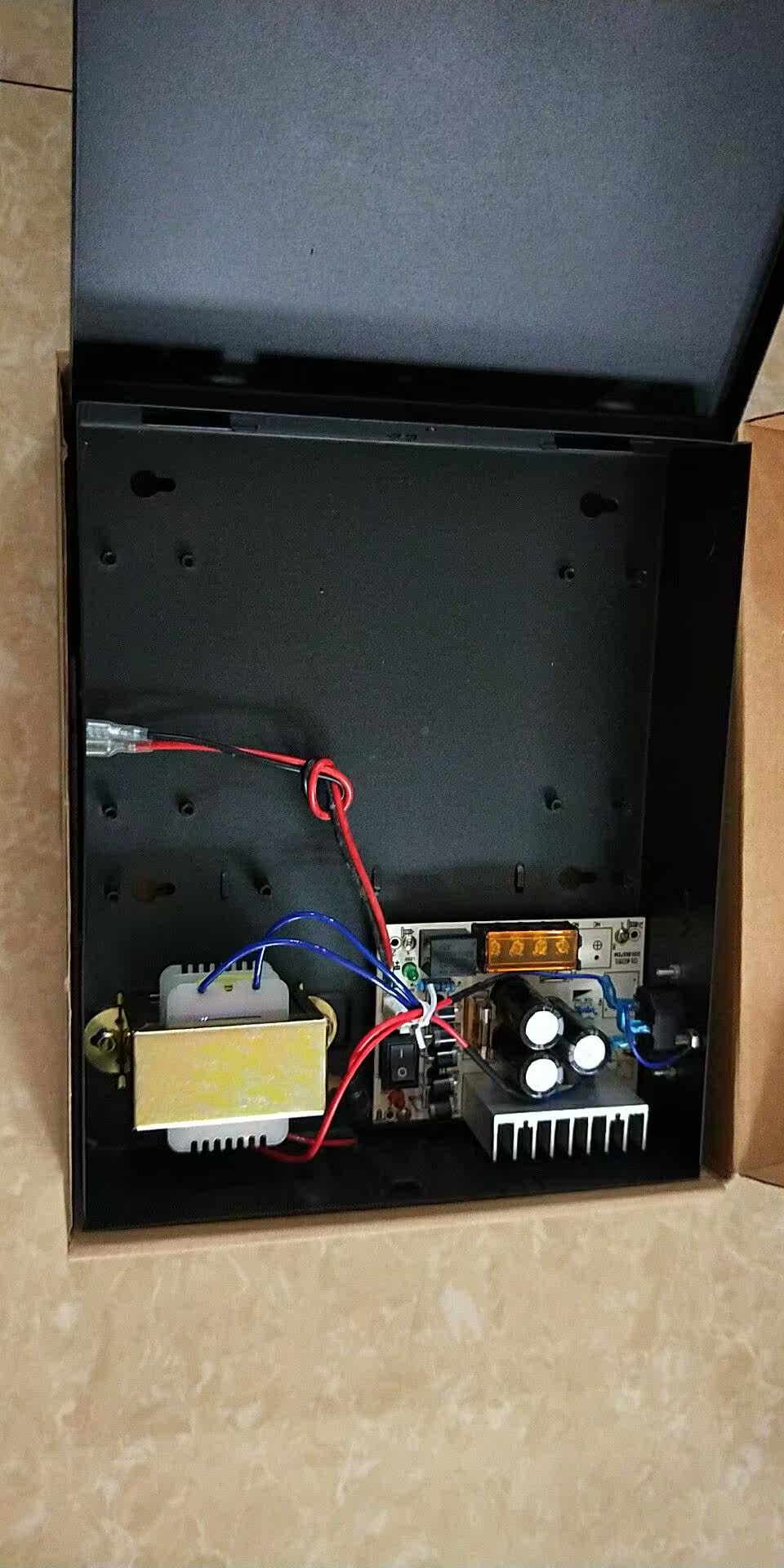

| Цвет: | Материнская плата C3-200, Материнская плата+питания шасси, Пользовательский+большой источник питания шасси (вы можете положить батарею |
Описание продукта:
Контроллер серии C3 специально разработан для применения управления доступа. Этот контроллер может подключаться к хост -компьютеру через протокол связи TCP/IP и RS485. Через него он может подключить устройство ввода, устройство с устройством вывода и снятие карты к формированию. Полный. Система управления.
Ядро аппаратного обеспечения контроллера доступа серии C3 использует 32 -бит 400 МГц процессора высокого уровня с 32 млн. ОЗУ, 256 Мбит Flash, встроенная операционная система Linux с использованием мощной функции Ethernet для общения, и RS485 может использоваться в качестве Поддержка связи, метод двойной связи, метод двойной связи. Проект гарантирует надежную работу системы.И его вспомогательный интерфейс связи RS485 может подключиться к плате расширения ввода и вывода, чтения карт RS485 и т. Д.
Планирование схемы схем контроллера серии C3 и расположение линий составляют свои уникальные и новые методы проектирования. Его надежность анти -осветительной, антистатической и короткой защиты источника питания не имеет себе равных с аналогичными продуктами.
Системное программное обеспечение Центра управления принимает архитектуру B/S. Любой компьютер в сети может управлять оборудованием после авторизации и может быть подключен в режиме реального времени с каждой точкой мониторинга. Порты ввода и вывода настроены. Из каждой точки мониторинга данных переменной точки мониторинга, реальной обратной связи каждый раз, когда каждая обратная связь с каждой точкой работы.Это комплексная система управления безопасностью, которая объединяет контроль доступа, антитефтеологическую тревогу, управление посещаемостью, инспекцию патрулей и функцию связи безопасности. Лучший выбор для профилактики.
Функции:
Специальная функция:
·Сильная функция связи, поддержка аппаратного триггера и триггер событий.Например, комбинация состояния двери, состояния карты, входной и выходной точки и номера карты.
·Вставьте SD -карту, резервное копирование с двойным данных. Если система сбой, она может восстановить держателя карты и записей событий.
·Поддержите многопользовательские многослойные карты, такие как 1 Manager+3 Duty Maff, чтобы одновременно провести карту, прежде чем разрешить вход.
·Поддержка первой карты часто открывает функцию. В течение периода настройки дверь оставляется открытой после первой карты.
·Поддержите функцию APB (анти -хвост), поддерживает двухэтажные и перекрестные зоны APB.
·Поддержать совместимость четырехдушной комбинации, может открыть только одну дверь в любое время.
·Используя реальную технологию Ethernet, она имеет свой собственный MAC -адрес и никогда не конфликтует.
·Программное обеспечение для архитектуры B/S используется без установки клиента, а операция проще.
основные навыки:
·Используйте высокоскоростный 32 -битный процессор высотой 400 МГц, с 32 мБИТСКИМ ОЗУ, 256 Мбит.
·ВстроенныйЛОперационная система Inux.
·Управляйте двумя путями в и из двух.
·Поддержите до 30 000 держателей карт и 100 000 обработанных событий.
·Он может гибко настроить несколько временных групп, дверных состояний, праздников и права на открытие различных пользователей.
·Поддержите различные форматы карт Weigand, поддерживает клавиатуры пароля, совместимые с различными картами.
Интернет -функция:
·Real Ethernet плюс двойная коммуникационная технология промышленного автобуса RS485 для обеспечения надежности общения.
Функция связи тревоги:
·Контроллер управления доступа имеет несколько наборов вспомогательных интерфейсов ввода/выходных данных. Вспомогательный интерфейс ввода может подключаться к оборудованию спереди аварийного сигнала, а вспомогательное реле может быть настроено для запуска соответствующего оборудования тревоги.
Функция безопасности:
·У контроллера есть встроенное аппаратное обеспечение, чтобы увидеть дверной собаку, чтобы предотвратить мертвых.
·Вход мощности контроллера имеет перегрузку, перегрузку, а также защиту против давления.
·Питание, предоставляемое для чтения карт, имеет защиту от перегрузки.
·Питание, предоставляемое электрическому замку, имеет защиту от перегрузки.
·Все порты ввода/выходных данных имеют мгновенную защиту от перевышения.
·Порт связи имеет мгновенную защиту отмены.
Вспомогательная функция:
·Предоставьте пакеты разработки для вторичной разработки и интегрируйте наши продукты в систему, которая вам нужна.
·Предоставьте мягкий, аппаратный OEM, производство ODM или разработку индивидуального сотрудничества.
Характеристики продукта:
Рабочий источник питания | Номинальное напряжение 12В (±20%) DC, номинальный ток≤0.5A |
рабочая обстановка | Температура 0 ℃ ～ 55 ℃, влажность 10-80% |
Выходная нагрузка параметра | Рабочее напряжение AC≤30 В, номинальный ток≤8а; DC≤36 В, номинальный ток≤5A |
Интерфейс чтения карт | Обеспечить сигналы уровня TTL, 12 В постоянного тока, 500 мА считывателя питания |
Card Reader Connect Cable | 6 сердечная линия щита, 24 Аваг, до 100 метров в длину |

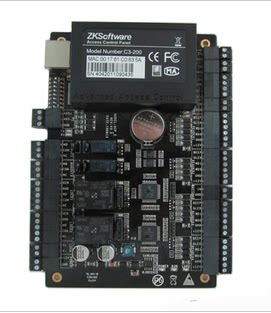

Управляйте размером формы платы печатных плат | C3-200: 160 (Л)*106 (W.) Мм |
Управление размером отверстия отверстия платы за платы | C3-200: 147,32 (Л)*91.44 (W.) Мм |

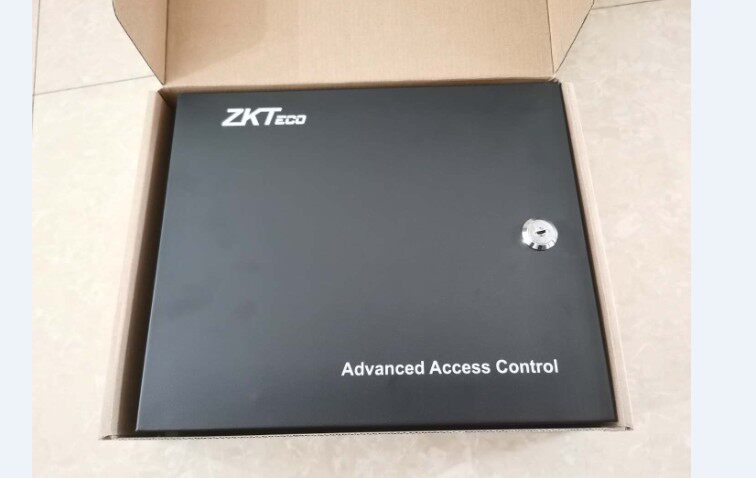

Размер коробки | 345 (Л) X 275 (W.) X 70 (ЧАС) Мм |
Выходная терминала реле электрического блокировки C -типа, ток контакта 10A, 12 В постоянного тока, с указаниями светодиода. Выходные терминалы вспомогательного реле, контактный ток 2A, 30 В постоянного тока, с инструкциями светодиодного состояния. Используйте съемные терминалы проводки, не магнитные фланцевые материалы из сплавной стали.
| |
Таблица вложения порта:
Серийный номер | Функциональный порт | C3-200 (двухдверный двусторонний) |
1 | Wiegand, интерфейс чтения карт | 4 |
2 | Кнопка выхода | 2 |
3 | Замок реле | 2 |
4 | Дверная магнитная | 2 |
5 | Расширенный вход | 2 |
6 | Расширенный выход | 2 |
7 | RS485PC Communication | √ |
8 | RS485 расширение общения | √ |
9 | TCP/IP | √ |
Замечания: вышеуказанные спецификации продукта основаны на фактическом продукте. Из -за непрерывного обновления продукта технология контроля Китая не может обещать, что фактический продукт соответствует информации. В то же время не сообщайте об изменении заранее
