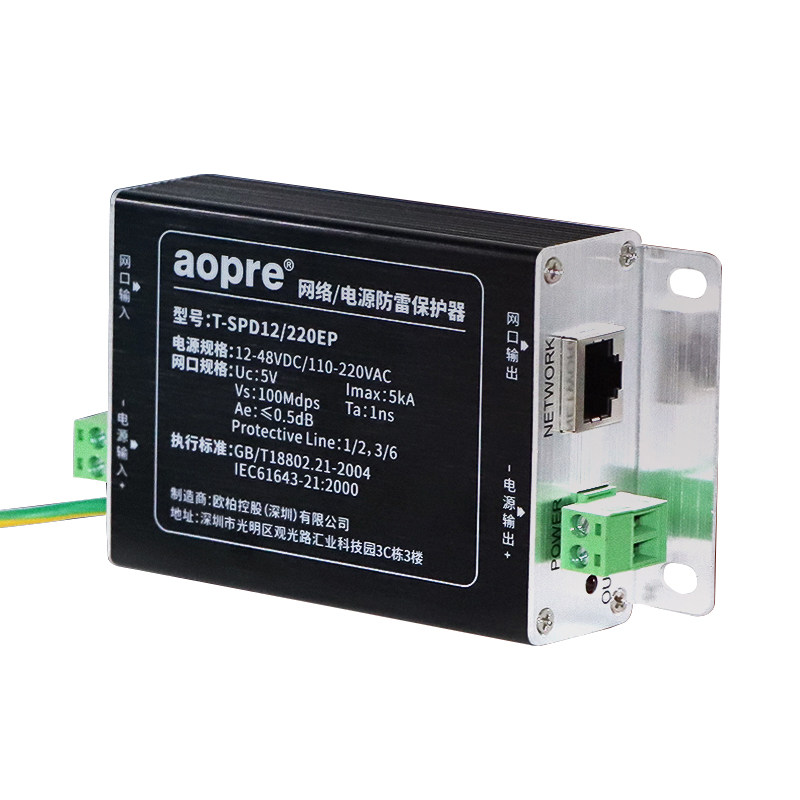

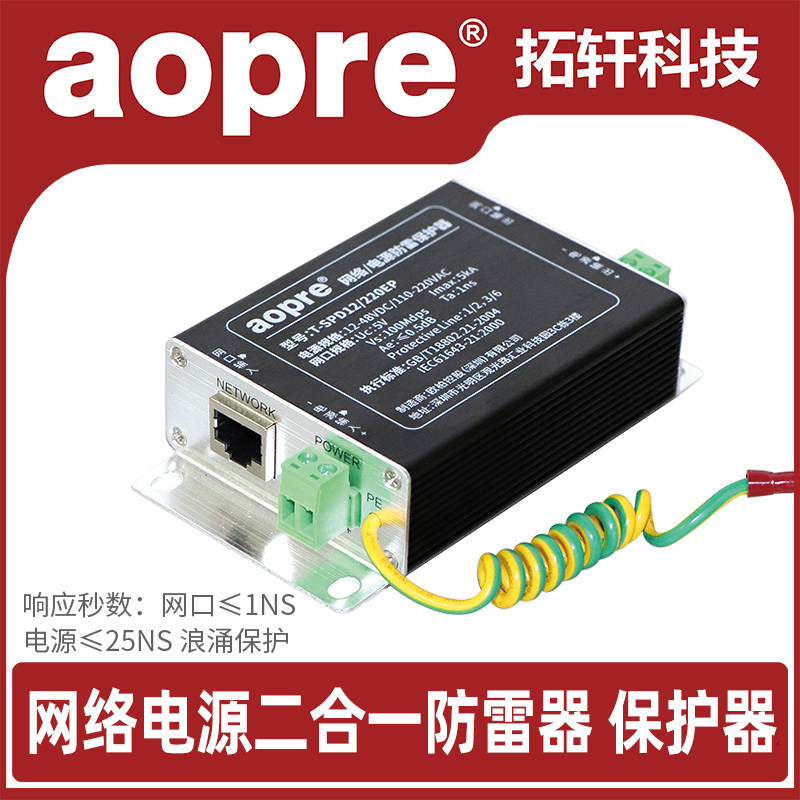

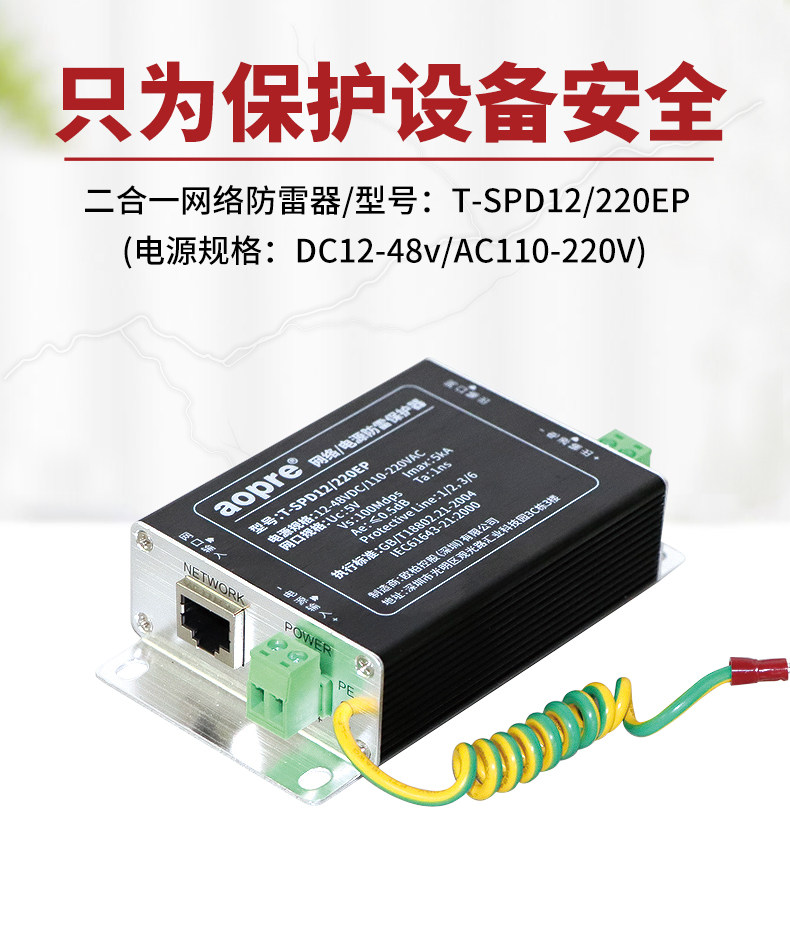

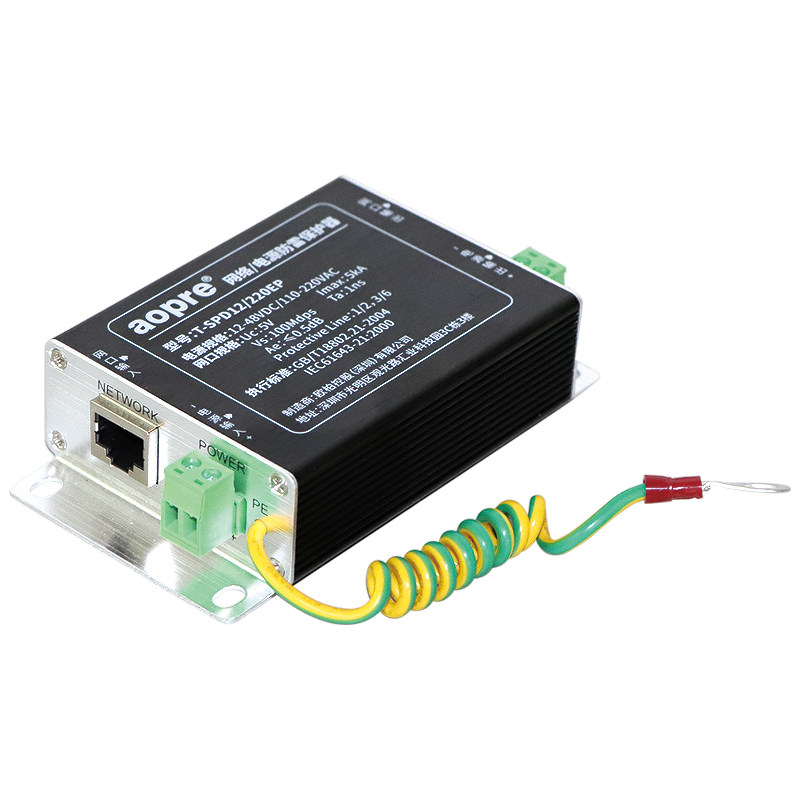

Монитор, камера видеонаблюдения, защитный блок питания, 24/220, 220v, 2 в 1
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Питание сети два -в одном молниеносном плане
1..Обзор
Этот защитник всплеска волны относится к национальным стандартамGB/T18802.21-2004/IEC61643-21:2000дизайн.
2.Функции

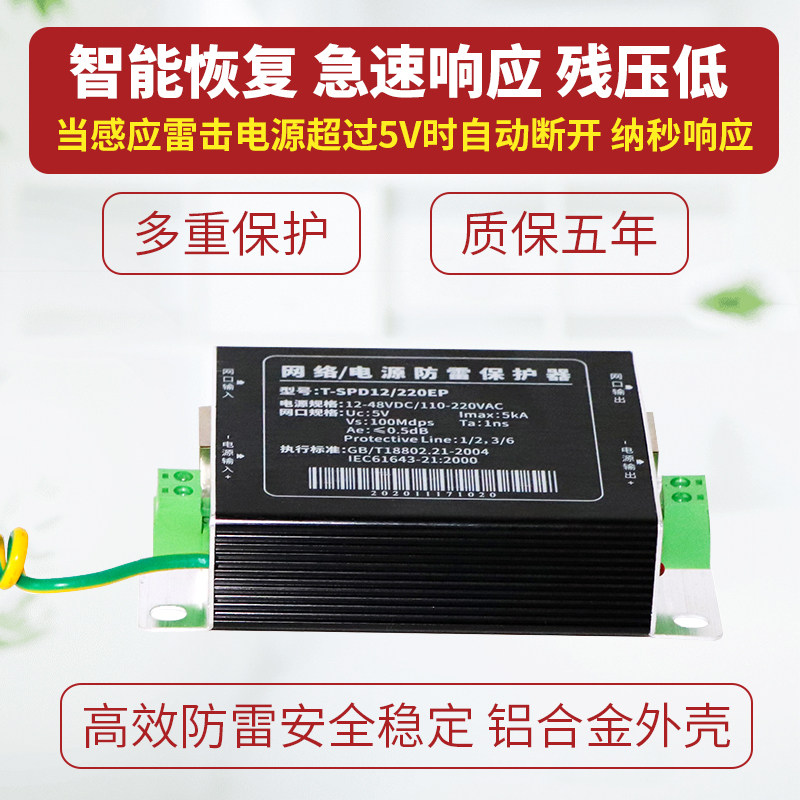

Подходит для шнура питания сетевой камеры передней части системы мониторинга, беспроводной камеры дистанционного управления,Защита от волн молнии сетевой линии,, Сделайте это из индуктивного перенапряжения, операции перенапряжения и электростатического разряда;Характеристики всего продукта: многоуровневая защита, пропускная способность большого потока, низкие ограничения, низкое время отклика, небольшие потери вставки и высокая скорость передачи.
3.Используйте среду

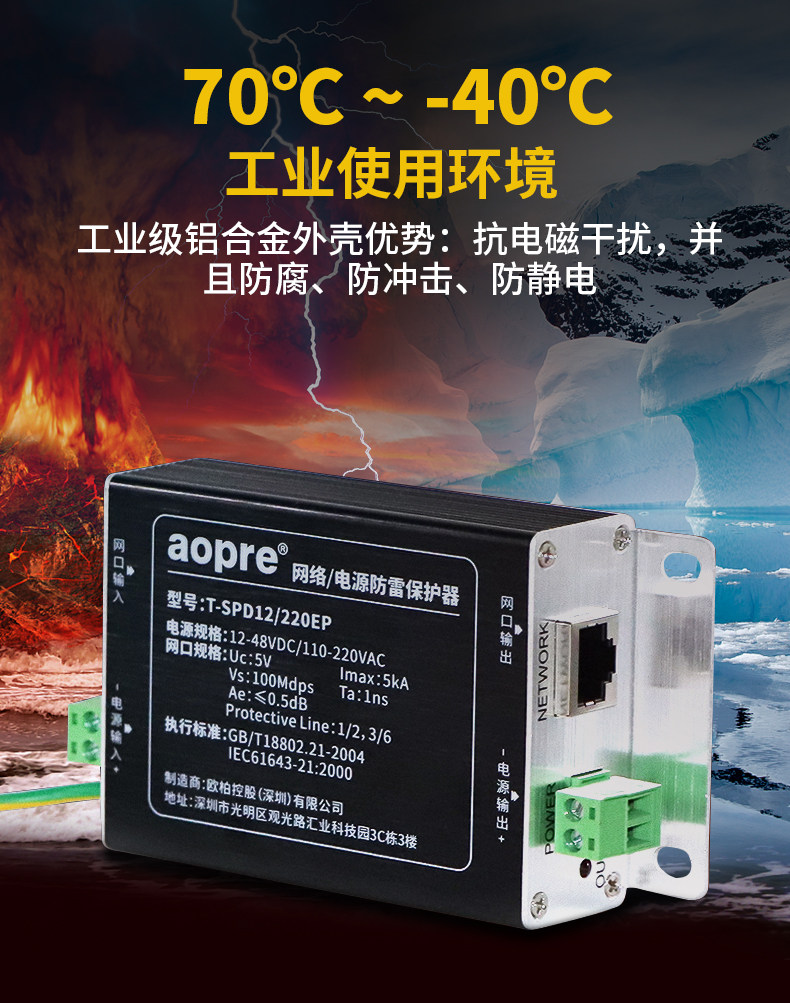

Температура:-40℃~70℃;Относительная влажность:≤95%;70kPa~106 kPa.
4.Принцип работы

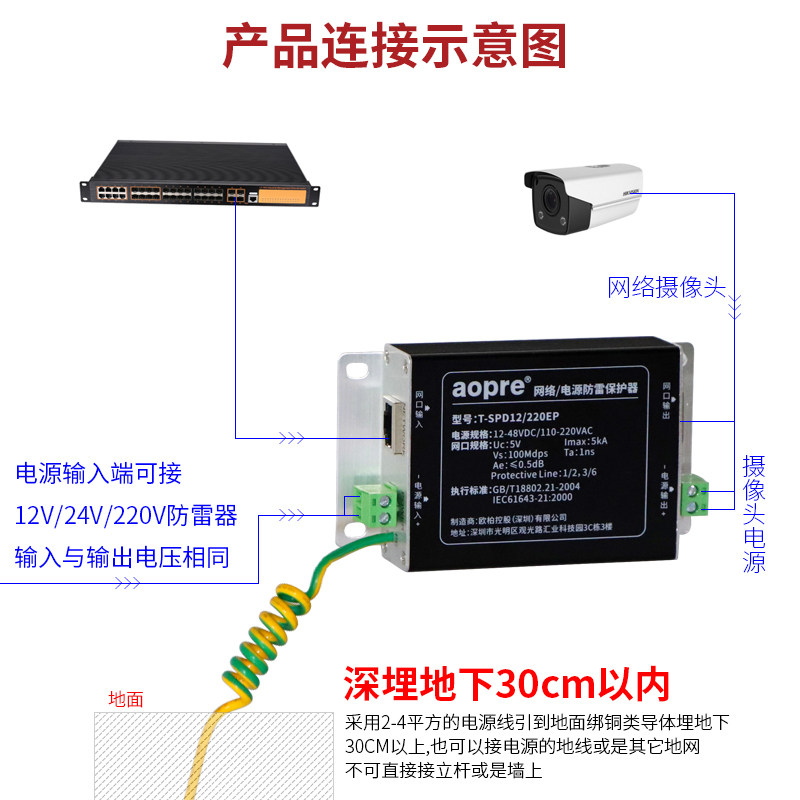

Защитник Surge подключен к передней части защищенного оборудования Диапазон напряжений, разрешенный устройством для обеспечения безопасности рабочего устройства.
5.Технический индикатор
проект | Сетевой блок | Силовая единица | |||
Оцененное рабочее напряжениеUn | 5V | 12 | 24 | 220 | |
Максимальное непрерывное напряжениеUc | 6V | 15 | 30 | 275 | |
Максимальный ток разрядаImax (8/20msПолем | 1-2 | 0.3KA | 10KA | 10KA | 10KA |
3-6 | 0.3KA | ||||
1,2,3,6-PE | 2KA | ||||
SE-PE | 5KA | ||||
Ограничение напряженияUp 10/700/ms | 1-2 | <<20V | 30V | 60V | 560V |
3-6 | <<20V | ||||
Сопротивление изоляцииMΩ | ≥0.4 |
|
|
| |
Вставить потерюdB | ≤0.5 |
|
|
| |
Проксимальная струна нарушенияdB | ≥60(PASSПолем |
|
|
| |
пропускная способностьFG | (0.3~100)M |
|
|
| |
Скорость передачиVs | 100 M |
|
|
| |
Время откликаTa | ≤1ns | ≤25ns | |||
Рейтинг корпуса | IP20 | ||||
Размеры | 90×66×28mm | ||||
Материал раковины | Экранирование металлического алюминия | ||||
Защитная линия | 2верно(1-2,3-6Полем | Дифференциальная защита модели | |||
Интерфейс | RJ45 | Терминалы | |||
6Установка, использование и обслуживание
6.1Установка примечания
6.1.1Перед тем, как защитник будет подключен к системе, сначала проверьте сопротивление, подкрепляющее землю, и он должен соответствовать требованиям спецификаций.
6.1.2Передняя часть защитного устройства подключена, и он должен быть надежным.
6.1.3Подключите линию заземления защитника как можно короче с компьютерной комнатой, чтобы защитить автобус земли.
6.2Меры предосторожности
6.2.1Есть вход в защиту (IN), Выход (OUT) Логотип, выходной конец подключен к защищенному устройству, не подключайте.В противном случае это нанесет ущерб защитнику, а оборудование не может быть защищено.
6.2.2Если потеря сиденья в заглушке увеличивается из -за таких факторов, как соединение сиденья подключения, защитник должен быть повторно заменен или заменен.
6.2.3Пользователи не должны разбирать крепеж каждой части защитника по желанию, чтобы не вызывать повреждения и влиять на нормальную работу.
6.3Осмотр защитника
6.3.1Защитника не нужно поддерживать, например, поврежден высоким давлением и ударом молнии (LEDКогда индикатор погашает, это означает, что функция молнии была потеряна) должна быть заменена.
6.3.2Тройные часы“Ω×1”Соответствующий вход ввода сетевого сигнала касается значения выходного сопротивления4.7ΩЕсли блокировка слишком большая и ненормальная, защитника следует заменить.
6.3.3Тройные часы“Ω×10K”Ставя измеряет линию сетевого сигнала до значения сопротивления молнии.400kΩ;Если измеренное сопротивление не соответствует вершине, защитника следует заменить.
