Intid 1 Выход моделирования, 1 количество цифрового ввода, 1 реле модуля TM-DA1P1R

Цена: 10 509руб.    (¥499)
Артикул: 593986674047

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:盛科自动化车间
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥99020 800руб.
¥175036 628руб.
¥366076 238руб.
¥147030 768руб.
  • Информация о товаре
  • Фотографии

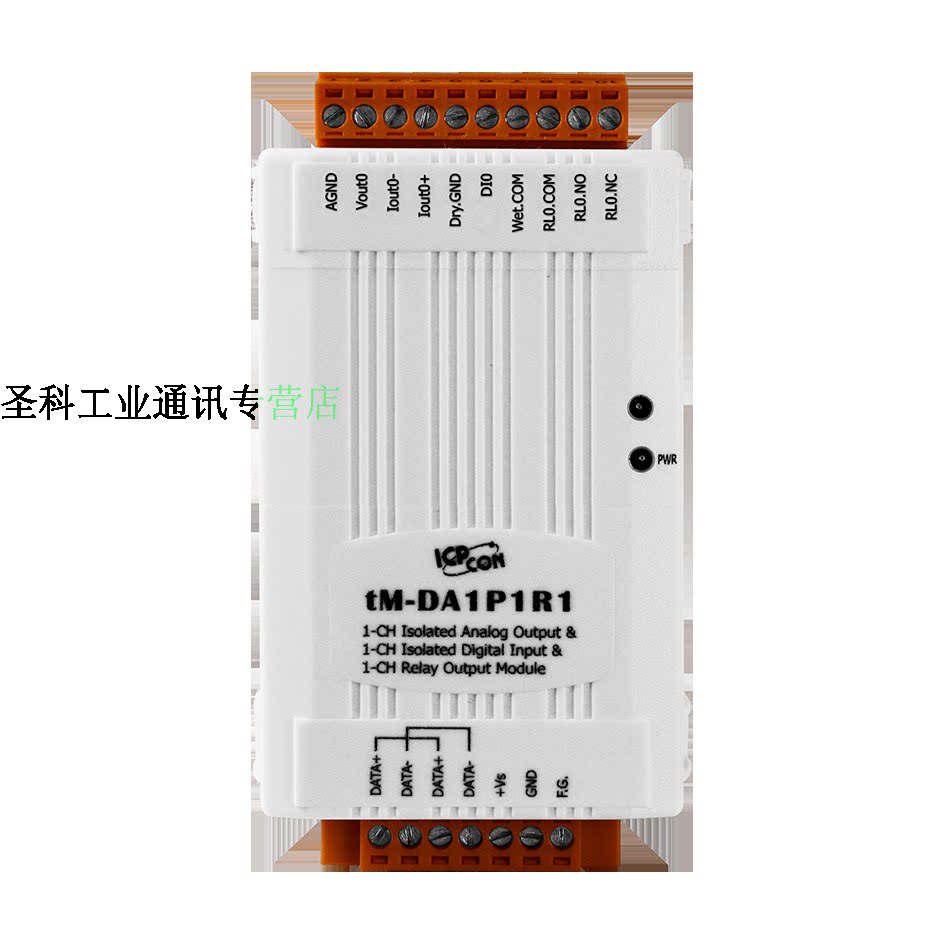

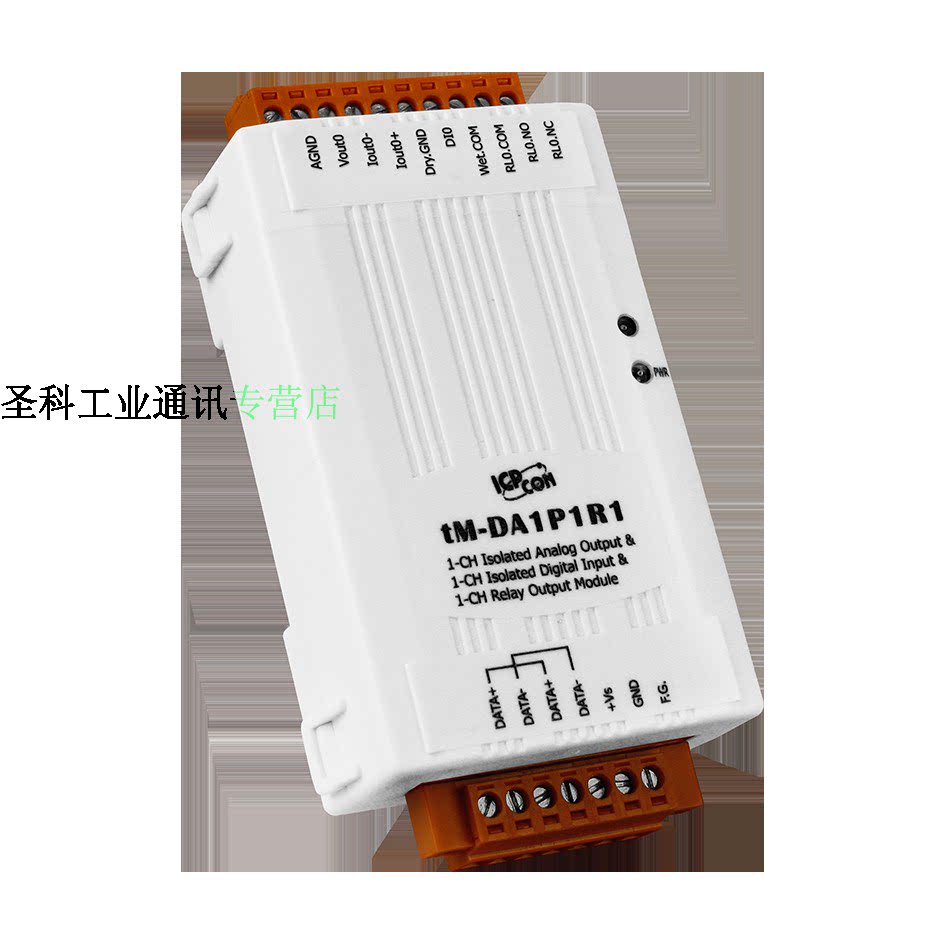

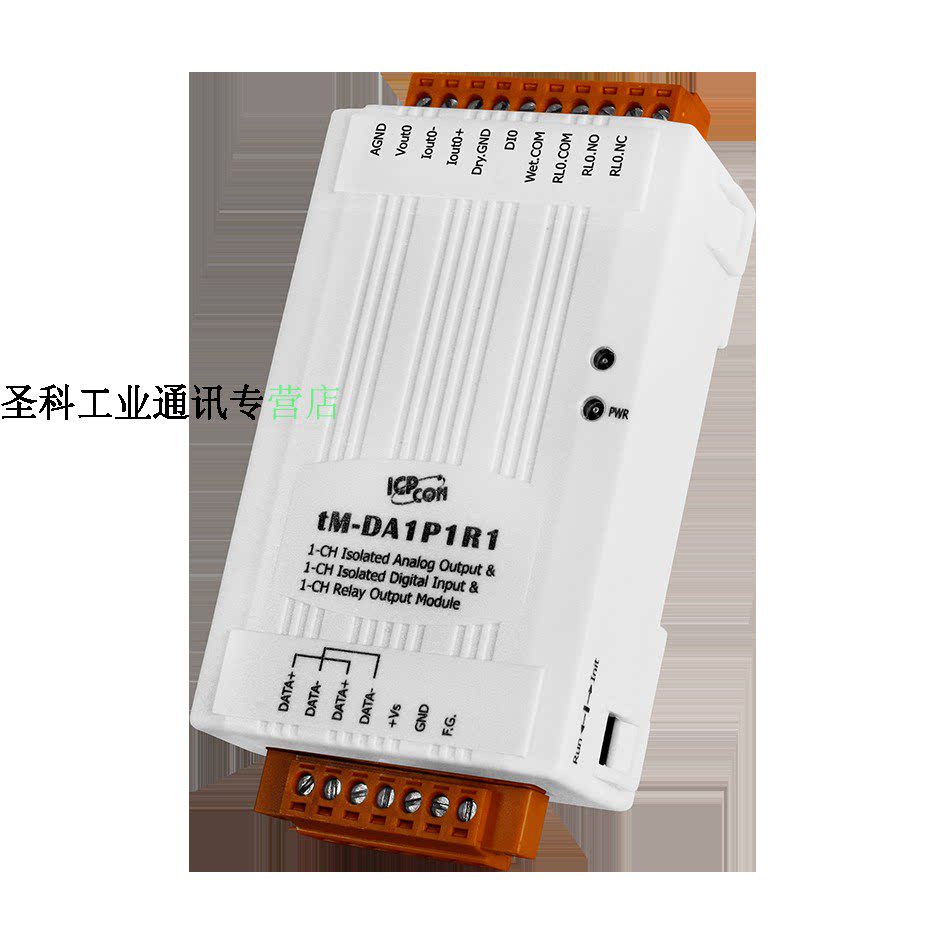

tM-DA1P1R1



1 аналоговый выход, 1 цифровой вход, 1 реле -выходной модуль





Изолированный аналоговый выход
Изолированный цифровой ввод
Выход реле мощности
Настраиваемые настройки значения загрузки
Настраиваемые настройки значения безопасности
4 кВ защита от электростатического разряда
3KV Модуль изоляция
Широкий диапазон рабочей температуры: -25 ~+75°C





TM-DA1P1R1-это интерфейсный модуль RS-485, который обеспечивает 1 аналоговый выходной канал, 1 цифровой канал и 1 выходной канал реле. Аналоговое выходное разрешение составляет 12 бит, а выходной диапазон составляет 0 ~ 10 В и 0 ~ 20 мА. Цифровой канал ввода представляет собой тип сухого контакта и обеспечивает 16-битную функцию счетчика. Тип выхода реле является типом C, и все клеммы ввода -вывода обеспечивают защиту ESD 4 кВ и внутреннюю изоляцию 3 кВ.













Analog Output
Channels1
Type0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA
Resolution12-bit
Accuracy+/-0.1% of FSR
DA Output Response Time10 ms
Voltage Output Capability20 mA
Current Load Resistance500Ω
Digital Input/Counter
Channel1
TypeDry ContactSource
Wet ContactSink/Source
Wet ContactOn Voltage Level+3.5 VDC ~ +50 VDC
Off Voltage Level+1 VDC Max.
Input Impedance10 KΩ, 0.5 W
Dry ContactOn Voltage LevelClose to GND
Off Voltage LevelOpen
CountersChannels1
Max. Count65535 (16-bit)
Max. Input Frequency100 Hz
Min. Pulse Width5 ms
Overvoltage Protection70 VDC
Relay Output
Channels1
TypePower Relay, Form C
Operating Load Voltage Range250 VAC or 30 VDC
Max. Load CurrentNO : 10 A @ 250 VAC
NC : 6 A @ 250 VAC
Operating Time15 ms max.
Release Time5 ms max,
Mechanical Endurance1 X 107 OPS
Electrical Endurance5 X 104 OPS
Power On and Safe ValueYes, Programmable


Communication
InterfaceRS-485
Format(N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1)
Baud Rate1200 ~ 115200 bps
ProtocolDCON, Modbus/RTU, Modbus/ASCII
WatchdogCommunication (Programmable)
LED Indicators
Power1 LED as Power Indicator
Isolation
Intra-module Isolation, Field-to-Logic2500 VDC
EMS Protection
ESD (IEC 61000-4-2)±4 kV Contact for Each Terminal
±8 kV Air for Random Point
EFT (IEC 61000-4-4)±4 kV for Power
Power Requirements
Reverse Polarity ProtectionYes
Powered from Terminal BlockYes, 10 ~ 30 VDC
Consumption1.8 W Max.
Mechanical
Dimensions (W x L x H)52 mm x 98 mm x 27 mm
InstallationDIN-Rail Mounting
Environment
Operating Temperature-25°C ~ +75°C
Storage Temperature-30 ~ +80°C
Humidity10 ~ 95% RH, Non-condensing
