泓格 I-7540D-MTCP CAN/ MODBUS TCP/ MODBUS RTU Converter

Цена: 47 493руб.    (¥2280)
Артикул: 555157306229

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:盛科自动化车间
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥99020 800руб.
¥175036 628руб.
¥366076 238руб.
¥147030 768руб.
  • Информация о товаре
  • Фотографии

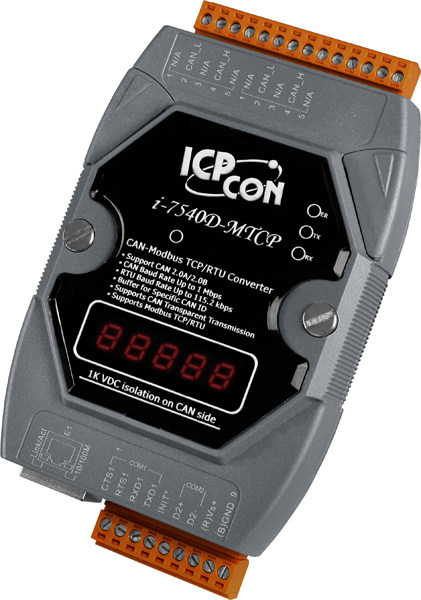

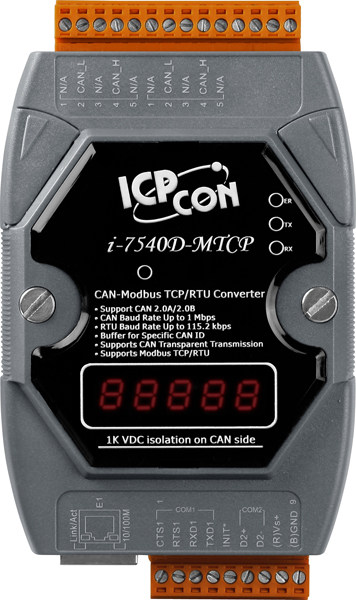

I-7540D-MTCP

Can Ethernet/ Modbus TCP/ Modbus RTU Converter

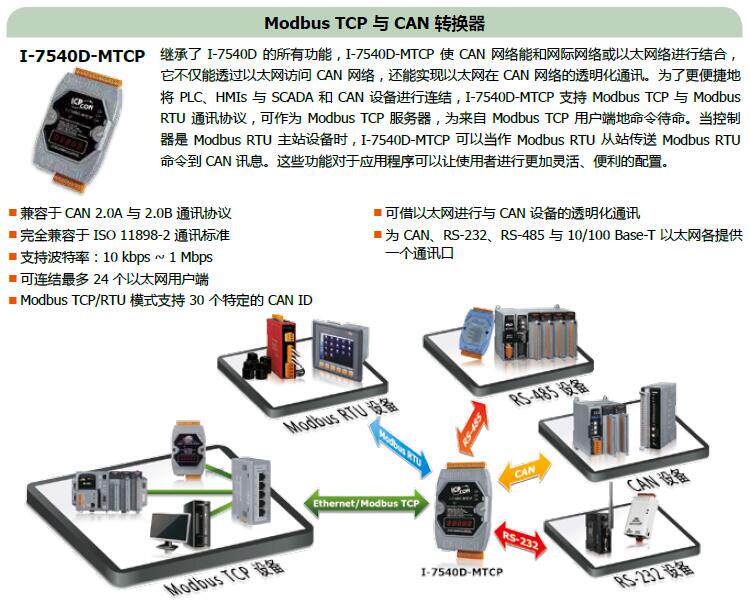

I-7540D-MTCP облегчает обмен данными между оборудованием Modbus и оборудованием CAN.I-7540D-MTCP-это сервер MODBUS TCP, который является прикрепленным устройством в сети Modbus RTU. Он поддерживает четыре режима связи: Modbus TCP, Modbus RTU, преобразование Can-Ethernet и парное соединение.



Основная функция I-7540D-MTCP заключается в том, что может подключать затвор Modbus TCP/RTU, позволяя Modbus TCP/RTU оборудование для связи с оборудованием CAN в сети CAN.I-7540D-MTCP поддерживает коды функций MODBUS TCP/RTU 0x03/0x04/0x10 для чтения/записи сообщений CAN.



Кроме того, I-7540D-MTCP поддерживает прозрачную, независимую передачу сообщений и, таким образом, может эффективно применяться в большинстве случаев применения.Конвертер Can-Modbus может использоваться с различными соглашениями высокого уровня (например: Canopen, Devicenet или другие специальные соглашения).









Особенность продукта

  • Используйте 80186 совместимый, 80 МГц процессор
  • Соглашение Ethernet, TCP/UDP/IP/ICMP/ARP
  • Com Driver поддерживает прерывание и выходной/входной буферизацию 1K -битных единиц
  • Обеспечивает 200 канкеров в режиме Can-Modbus
  • Использование NXP 82C250 CAN CANE
  • Поддержки CAN 2.0A и CAN 2.0B соглашения
  • Максимальная скорость передачи: банка составляет 1 Мбит / с, RS-232 и RS-485-115,2 кбит / с.
  • Максимальное расстояние передачи может превышать 1000 метров (в соответствии с правилами CAN)
  • Предоставляет 7-сегментный дисплей, модуль отображения IP, скорость RS-232 и настройки CAN CAN
  • CAN ERROUS/TX/RX светодиодный индикатор
  • Установите CAN и RS-232 Параметры связи через программное обеспечение
  • Соответствующий порт: com 1 или порт Ethernet
  • Параметры модуля могут быть установлены через Интернет
  • Передача данных осуществляется через соглашение о связи TCP/IP и поддерживает до 25 клиентских подключений
  • Modbus TCP/RTU Код командных функций 0x03/0x04/0x10, которые поддерживают чтение/написание сообщений.
  • Обеспечить прозрачную связь между оборудованием CAN через Ethernet
  • Режим Modbus TCP/RTU поддерживает 30 специфического идентификатора CAN CAN





Настройка инструмента

  • Настройка режима работы
  • Настройки IP, шлюза и маски
  • Может общая настройка ставки линии
  • Can BTR0 и BTR1 настройки
  • Настройки CANCEANCE CODE (ACC) и MASK MASK (ACM)
  • Установите CAN 2.0A или 2.0B Рабочий режим
  • Установите связь RS-232, чтобы включить функцию ответа на ошибку команды
  • Предоставьте программное обеспечение для отправки/получения сообщений CAN CAN
  • Предоставляет функции Test Modbus TCP/RTU





Тестирование производительности


Тестовая среда:
ОС: Windows XP SP 3
ЦП: Intel Core 2 Duo 2,93 ГГц
ОЗУ: 2 ГБ

Этот тест должен передавать 8 байт рамки данных (всего 100 000 штук) от CAN в Ethernet (один клиент TCP)
Этот тест должен передавать 8 байт рамки данных (всего 100 000 штук) от CAN в Ethernet (один клиент TCP)
Может настройкиОтправить номерВремя доставки (MS)Настройки сетиПриемникВремя получения (MS)Максимальное количество кадров/в секундуДлина команды
2.0A 1Mbps1,000,000436,658100M1,000,000436,781229022 B
2.0B 1Mbps1,000,000472,153100M1,000,000472,265211827 B

Этот тест должен передавать 8 байт кадров данных (всего 100 000 штук) от Ethernet (один клиент TCP) на производительность CAN
Может настройкиОтправить номерВремя доставки (MS)Настройки сетиПриемникВремя получения (MS)Максимальное количество кадров/в секундуДлина команды
2.0A 1Mbps1,000,000446,296100M1,000,000446,574224122 B
2.0B 1Mbps1,000,000465,843100M1,000,000466,066214727 B









Спецификация оборудования

Может интерфейс
КонтроллерNXP SJA1000T с амортизатором 16 МГц
ПриемникNXP 82C250
Количество каналов1
Разъем2 винтовые клеммы (can_l, can_h)
Скорость связи (BPS)10 K, 20 K, 50 K, 125 K, 250 K, 500 K, 800 K, 1 м (авторизованная пользовательская ставка)
изоляция1000 VDC  DC-DC выделение, 2500 VRMS Оптическая связь изоляция
Окончательное сопротивлениеНастройки прыжков 120&Омега; терминальный резистор
СпецификацияISO 11898-2, поддержка CAN 2.0A и CAN 2.0B Соглашения
Uart interface
COM1RS-232
Com1 Connector5 винтовых терминалов (TXD, RXD, RTS, CTS, GND)
COM2RS-485 (встроенный самоуражающийся)
COM2 разъем2 винтовые клеммы (данные+, данные-)
Скорость связи (BPS)110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Элемент бита данных7, 8
Остановиться1
Паритет и даже цифровойNone, Even, Odd
Интерфейс Ethernet
Контроллер10/100Base-TX (автоматическая скоростная сцепление, автоматическая линия прыжков с обнаружением)
ПриемникРазъем RJ-45 со светодиодным светом индикатора
источник питания
источник питания+10 ~ +30 VDC
ЗащищатьЗащита от обратного соединения питания, защита от перенапряжения
Энергопотребление2.5 W
механизм
Метод установкиАлюминий
Размеры (длина x ширина x высота)72mm x 122mm x 33mm
среда
Рабочая Температура-25 ~ 75 ℃
Температура хранения-30 ~ 80 ℃
влажностьОтносительно 10 ~ 90% RH, без сокрытия
