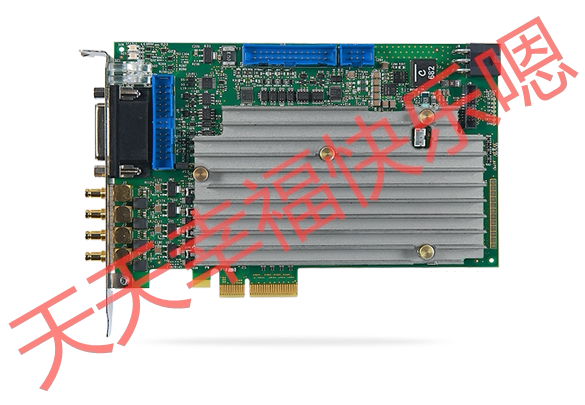

EURESYS Coaxlink Quad G3 LH

Цена: 331 010руб.    (¥15891)
Артикул: 618338684660
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:天天幸福快乐嗯
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥20196420 683руб.
¥98020 590руб.
¥268855 992руб.
¥163834 284руб.
  • Информация о товаре
  • Фотографии



PCIE 3.0 Four Road CoaxPress Card (Radiator не -исходного радиатора)

Список функций
  • 4 Road Coaxpress CXP-6 соединение: 2500 МБ/с. Пропускная способность камеры
  • PCIE 3.0 (Gen 3) x4 Bus: 3300 МБ/с.
  • Пассивный (не -фан) радиатор
  • 20 цифровых линий ввода -вывода с богатыми функциями
  • Богатая функция управления камерой
  • Инструмент журнала журнала Memento



Mechanical
FormatСтандартный профиль, половина длины, 4-полоская карта PCI Express
Cooling methodAir-cooling, fanless
MountingДля вставки в стандартную высоту, 4-полосную или выше, слот карты PCI Express
Connectors
  • '
    • 4x DIN 1.0/2.3 female connectors
    • CoaXPress host interface
  • 'EXTERNAL I/O' on bracket:
    • 26-контактная 3-каркасная
    • I/O lines and power output
  • '
    • 2x 26-pin 2-row 0.1" pitch pin header with shrouding
    • I/O lines and power output
  • '
    • 6-pin PEG power socket
    • 12 VDC Power Power для камеры POCXP и питания ввода -вывода/вывода
  • 'C2C-LINK' on module:
    • 6-pin 2-row 0.1-in header
    • Card to card link
LED indicators
  • '
    • Bi-color red/green LEDs
    • CoaXPress Host connector indicator
  • 'FPGA STATUS LAMP' on PCB:
    • Bi-color red/green LED
    • FPGA status indicator
  • '
    • Bi-color red/green LED
    • Board status indicator
Switches'RECOVERY' on card PCB:
  • 3-pin 1-row 0.1" header
  • Firmware emergency recovery
DimensionsL 167,65 мм x H 111,15 мм L 6,6 в x H 4,38 в
Host bus
StandardPCI Express 3.0
Link width
  • 4 lanes
  • 1 полоса движения или 2 полосы с пониженной производительностью
Link speed
  • 8.0 GT/s (PCIe 3.0)
  • 5,0 GT/S (PCIE 2.0) с сниженной производительностью
Maximum payload size512 bytes
DMA32- and 64-bit
Peak delivery bandwidth3,900 MB/s
Эффективная (устойчивая) полоса пропускания доставки3350 МБ/с (зависит от материнской платы хоста)
Power consumptionТип.
Camera / video inputs
Interface standard(s)CoaXPress 1.0, 1.1 and 1.1.1
ConnectorsFour DIN1.0/2.3 75 Ohms CXP-6
Status LEDsОдин светодиод состояния подключения хоста CoaxPress
Number of cameras
  • Area-scan cameras:
    • One 1- or 2- or 4-connection camera
    • Одна 1-или 2-или или 4-соединительная многопоточная камера (до 4 потоков данных)
    • One or two 1- or 2-connection cameras
    • Одна 1-или 2-конфликт и одна или две камеры 1 соединения
    • Up to four 1-connection cameras
    • Один 4-соединительный подключение 8-коннатной кареры
  • Line-scan cameras:
    • One 1- or 2- or 4-connection camera
    • One or two 1- or 2-connection cameras
    • Up to four 1-connection cameras
Максимальная скорость передачи данных агрегированной камеры25 Gbit/s (2,500 MB/s)
Supported CXP down-connection speeds1,25 гт/с (CXP-1), 2,5 гт/с (CXP-2), 3,125 гт/с (CXP-3), 5 гт/с (CXP-5) и 6,25 гт/с (CXP-6)
Number of CXP data streams (per camera)
  • 4 (1-камера, 4 вариант прошивки потока данных)
  • 1 per camera (other firmware variants)
Maximum CXP stream packet size16,384 bytes
PoCXP (Power over CoaXPress)
  • PoCXP Safe Power:
    • 17 Вт из 24 В.
    • Обнаружение устройства POCXP и автоматическое питание
    • Overload and short-circuit protections
  • On-board 12V to 24V DC/DC converter
  • Источник питания +12 В должен быть подключен к разъему ввода вспомогательной мощности, используя
Camera types
  • Area-scan cameras:
    • Серого масштаба и цвет (YCBCR, YUV, RGB и Bayer CFA)
    • Single-tap (1X-1Y) progressive-scan
  • Камеры сканирования линейных и датчиков изображения:
    • Gray-scale and color RGB
Camera pixel formats supportedRaw, Monochrome, Bayer, RGB и RGBA (имена PFNC):
  • Raw
  • Mono8, Mono10, Mono12, Mono14, Mono16
  • Bayerxx8, Bayerxx10, Bayerxx12, Bayerxx14, Bayerxx16, где xx = gr, rg, gb или bg, bg, bg
  • RGB8, RGB10, RGB12, RGB14, RGB16
  • RGBA8, RGBA10, RGBA12, RGBA14, RGBA16
  • YCbCr601_422_8, YCbCr601_422_10
  • YCbCr709_422_8, YCbCr709_422_10
  • YUV422_8, YUV422_10
Area-scan camera control
Trigger
  • Точный контроль асинхронных камер сброса, с контролем экспозиции.
  • Поддержка экспозиции/считывания камеры.
  • Поддержка внешнего аппаратного триггера, с необязательной задержкой и децимацией запуска.
Strobe
  • Точное управление положением строба для резких источников света.
  • Поддержка ранних и поздних стробоскопных пулусов.
Line-scan camera control
Scan/page trigger
  • Точный контроль начальных сканированных триггеров в конце сканирования.
  • Поддержка внешнего аппаратного триггера, с необязательной задержкой.
  • Поддержка бесконечного приобретения, без пропущенной линии, для веб -осмотренных приложений.
Line trigger
  • Поддержка кодеров квадратурного движения, с программируемыми шумовыми фильтрами, выбором получения и компенсации обратной движения.
  • Инструмент преобразователя скорости для мелкого контроля соотношения сторон пикселя: коэффициент конверсии скорости в диапазоне от 0,001 до 1000 с акакурацией лучше, чем 0,1%.
  • Rate Divider tool
Line strobe
  • Точное управление положением строба для резких источников света.
On-board processing
On-board memory1 GB
Image data stream processing
  • Распаковка от 10-/12-14-бит до 16-бит с выбранным оправданием LSB или MSB
  • Optional swap of R and B components
  • Little endian conversion
Flat-field correctionДоступно только с '
Input LUT (Lookup Table)Доступно только для монохромных камер на всех вариантах прошивки, но '
  • 8 to 8 bits
  • 10 to 8, 10 or 16 bits
  • 12 to 8, 12 or 16 bits
Bayer CFA to RGB decoderДоступен только с '
Data stream statistics
  • Measurement of:
    • Frame rate (Area-scan only)
    • Line rate
    • Data rate
  • Configurable averaging interval
Event signaling and counting
  • Прикладное программное обеспечение может быть уведомлено о подъезде различных событий:
    • Стандартное событие: событие Event_new_buffer уведомляет применение вновь заполненных буферов
    • A large set of custom events
  • Custom events sources:
    • I/O Toolbox events
    • Camera and Illumination control events
    • CoaXPress data stream events
    • CoaXPress host interface events
  • Каждое пользовательское событие связано с 32-разрядным счетом, считая число
  • Последние три 32-разрядные данные контекстных данных о контексте события Данные могут быть настроены с помощью событий
    • Event-specific data
    • Состояние всех линий ввода/вывода системы, отобранных во время события
    • Value of any event counter
General Purpose Inputs and Outputs
Number of lines20 I/O lines:
  • 4 differential inputs (DIN)
  • 4 входы/выходы TTL с ногликом (ttlio)
  • 8 isolated inputs (IIN)
  • 4 isolated outputs (IOUT)
Usage
  • Любые входные линии ввода/вывода могут использоваться любым инструментом Lin of Toolbox ввода/вывода
  • Выбранные пары линий ввода ввода/вывода используются любым инструментом QDC инструментария ввода/вывода для декодирования сигналов A/B энкодера движения.
  • Выходы инструментов LIN и QDC могут быть более свежи"trigger" events:
    • The"cycle trigger"контроллера Carera и Ollumination
    • The"cycle sequence trigger"контроллера Carera и Ollumination
    • The"start-of-scan trigger"Контроллера приобретения (только сканирование линии)
    • The"end-of-scan trigger"Контроллера приобретения (только сканирование линии)
Electrical specifications
  • DIN: высокоскоростные дифференциальные входные данные с ANSI/EIA/TIA-422/485 драйверов дифференциальной линии и драйверов TTL в комплекте
  • Ttlio: высокоскоростные 5-V-совместимые TTL-входы или выходы LVTTL, состав с тотемным полюсом LVTTL, TTL, 5V CMOS Drivers O LVTTL, TTL, 3V CMOS-приемники
  • IIN: изолированные входы-тока с широким диапазоном входов до 30 В, композиция с тотемным полюсом LVTTL, TTL, 5 В CMOS драйверов CMOS, RS-422 Differial LIR LIR LINE DRIER -Суплеры
  • IOUT: Изолированные выходы из изолированной лайки с нагрузкой 30 В / 100 мА
Filter control
  • Фильтр удаления сбоев доступен на всех линиях ввода ввода/вывода системы
  • Конфигурируемые постоянные временем файла:
    • Для линий DIN и Ttlio: 50 нс, 100 нс, 200 нс, 500 нс, 1µs
    • for IIN lines: 500 ns, 1µs, 2µs, 5µs, 10µs
Polarity controlYes
Power outputНеизолированные, +12 В, 1А, с электронной защитой предохранителей
I/O Toolbox toolsИнструментарий ввода/вывода представляет собой настраиваемое взаимосвязь инструментов, которые генерируют события (обычно триггеры) из входных линий.
  • Инструмент ввода линии (LIN): детектор края, предоставленный событиями на растущих или падающих краях любой выбранной входной линии.
  • Инструмент квадратурного декодера (QDC): также композит, включая:
    • Детектор квадратурного края, который доставляет события на выбранных переходах выбранных пар входных линий.
    • Дополнительный обратный компенсатор движения для сбора изображения чистой линии, когда движение нестабильно.
    • 32-разрядная стойка вверх/вниз для предоставления значения позиции.
  • Дифровая инструмент (Div): Чтобы генерировать каждые NTH Nount Events из любого источника событий ввода -вывода.
  • Multiplier/Divider Tool (MDV): для генерации M Events Every Depens из любого источника событий ввода -вывода.
  • Инструмент задержки (DEL): Чтобы отложить до 16 событий из одного или двух источников событий ввода -вывода, программируемым временем или количеством кодера движения (любые события QDC).
  • Пользовательский инструмент Deciets (UAS): делегировать выполнение действий пользователя в запланированное время или положения кодера.
I/O Toolbox compositionОпределяется вариантом селектуальной прошивки:
  • 1-камера: 8 Lin, 1 QDC, 1 Div, 1 MDV, 2 Del, 1 UAS
  • 1-камера, 4-дата-поток: 8 Lin, 1 QDC, 1 Div, 1 MDV, 2 Del, 1 UAS
  • 1-камера, сканирование линии: 8 Lin, 1 QDC, 1 Div, 1 MDV, 2 Del, 1 UAS
  • 1-SLM-камера: 8 Lin, 1 QDC, 1 Div, 1 MDV, 2 Del, 1 UAS
  • 1-Sls-Camera: 8 Lin, 1 QDC, 1 Div, 1 MDV, 2 Del, 1 UAS
  • 2 камеры: 8 Lin, 2 QDC, 2 Div, 2 MDV, 2 Del, 1 UAS
  • 2-камера, сканирование линии: 8 Lin, 2 QDC, 2 Div, 2 MDV, 2 Del, 1 UAS
  • 3-камера: 8 Lin, 2 QDC, 2 Div, 2 MDV, 2 Del, 1 UAS
  • 4 камеры: 8 Lin, 4 QDC, 4 Div, 4 MDV, 4 Del, 4 UAS
  • 4-камера, сканирование линии: 8 Lin, 4 QDC, 4 Div, 4 MDV, 4 Del, 4 UAS
C2C-Link
Description
  • Точная синхронизация триггера и начало воздействия множественных камер, контролируемых Grabber.
  • Точная синхронизация начала гибелью, начала сканирования и конечного сканирования нескольких линейных камер, контролируемых Grabber.
Specification
  • C2C-Link синхронизирует камеры, подключенные к:
    • the same card
    • Для разных карт на одном ПК (требуется аксессуарный кабель, такой как"3303 C2C-Link Ribbon Cable" or a custom-made C2C-Link cable)
    • Для разных карт в разных компьютерах (требуется один"1636 InterPC C2C-Link Adapter"Для каждого ПК и одного кабеля RJ 45 Cat 5 STP прямой локальной сети для каждого адаптера, но последний)
  • Maximum distance:
    • 60 cm inside a PC
    • 1200 м кубированного адаптера до длины кабеля адаптера
  • Maximum trigger rate:
    • 2,5 МГц для конфигураций с использованием одного ПК или до 10 ПК и 100 м.
    • 200 кГц для конфигураций до 32 шт.
  • Задержка распространения за триггер от мастера к рабовладельческим устройствам:
    • Менее 10 нс для камер на одной карте или на разных картах coaxlink в одном и том же ПК
    • Менее 265 нс для камер на разных картах в разных ПК (3 ПК и 40 млн. Длина кабеля C2C-Link)
Software
Host PC Operating System
  • Microsoft Windows 10, 8.1, 7 для x86 (32-разрядная) и x86-64 (64-битная) процессорные архитектуры
  • Linux для x86 (32-бит), x86-64 (64-бит) и Aarch64 (64-бит) процессорных архитектур
  • MacOS для x86-64 (64-битная) архитектура процессора
Refer to release notes for details
APIsКласс Egrabber, с API C ++ и .NET:
  • Сборка .NET, предназначенная для использования с композицией среды разработки с .NET Frameworks Версия 4.0 или выше
Genicam Gentl Producer Bibrary Composition с компиляторами C/C ++:
  • Динамическая библиотека x86, предназначенная для использования с компиляторами ISO-совместимых C/C ++ для разработки приложений x86
  • Динамическая библиотека x86_64, предназначенная для использования с компиляторами C/C ++ для разработки приложений x86_64
  • Динамическая библиотека Aarch64, предназначенная для использования с ISO-совместимыми компиляторами C/C ++ для разработки приложений Aarch64
Environmental conditions
Operating ambient air temperature0 to +55°C / +32 to +131°F
Operating ambient air humidity10 to 90% RH non-condensing
Storage ambient air temperature-20 to +70°C/ -4 to +158°F
Storage ambient air humidity10% to 90% RH non-condensing
Certifications
Electromagnetic - EMC standards
  • Европейская директива Countcil EMC 2004/108/EC
  • United States FCC rule 47 CFR 15
EMC - Emission
  • EN 55022:2010 Class B
  • FCC 47 Part 15 Class B
EMC - Immunity
  • EN 55024:2010 Class B
  • EN 61000-4-3
  • EN 61000-4-4
  • EN 61000-4-6
KC CertificationКорейские радиоволны действия, статья 58-2, пункт 3
FlammabilityPCB compliant with UL 94 V-0
RoHSДиректива Европейского Союза 2015/863 (ROHS3)
REACHEuropean Union Regulation 1907/2006
WEEEДолжен быть отображен с разрезом из обычных бытовых отходов и должен быть переработан в соответствии с местными правилами
