US NI PCI-6220 Многофункциональная карта сбора данных DAQ 779065-01
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

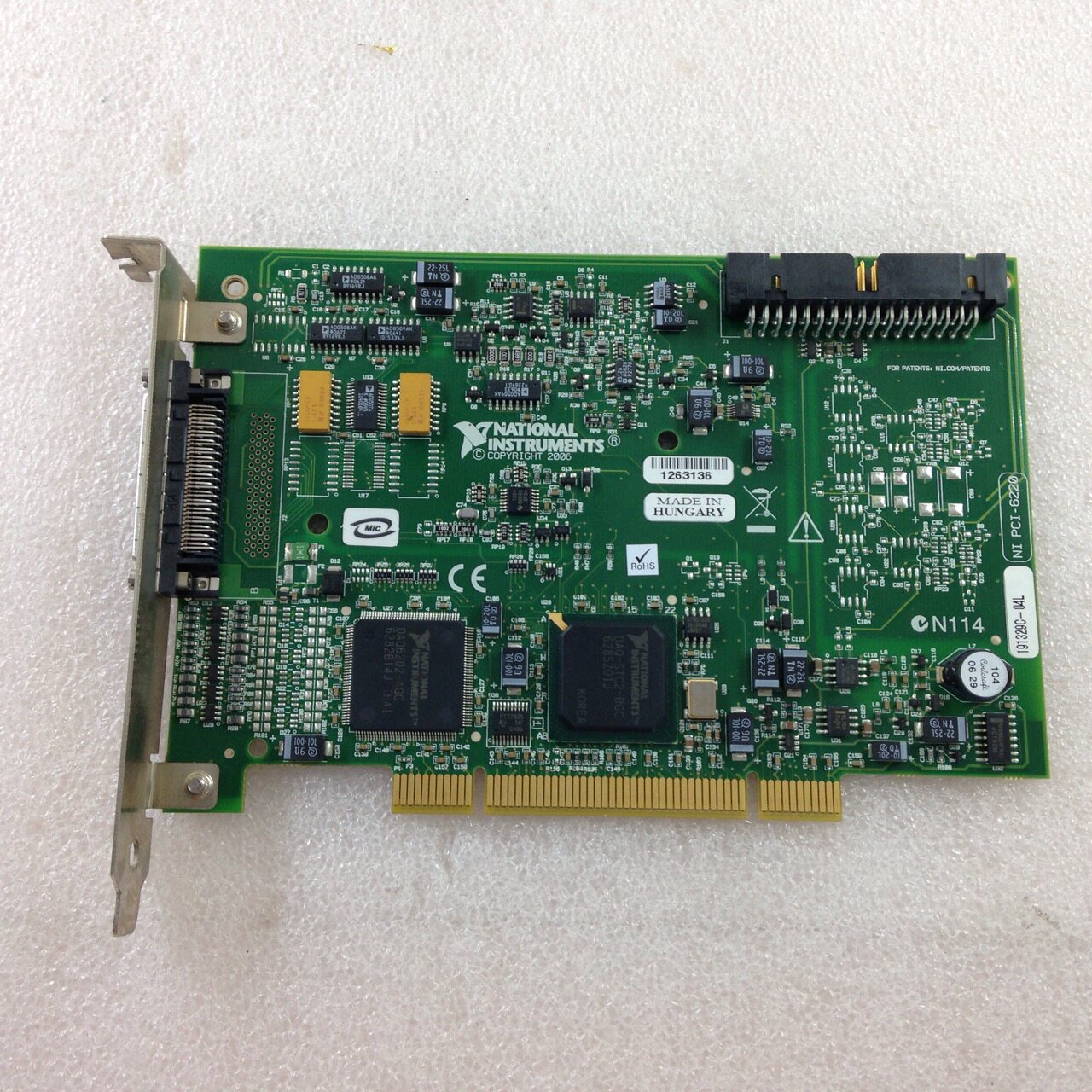

NI PCI-6220
16 -бит, 250 кс/с, 16 вход моделирования
- До 24 маршрутов ввода -вывода; 32 -бит -концерт; цифровой триггер
- NI-MCAL Калибровочная технология повышает точность измерения
- Correared Dio (8 часов, 1 МГц)
- Сертификация калибровки NIST и более 70 вариантов кондиционирования сигнала
- Кроме того, доступна серия с высокой скоростью M с 5 -кратной скоростью отбора проб и серией с высоким разрешением 4X с высоким разрешением.
- NI-DAQMX Driver Software и NI Labview Signalexpress Interactive Data Record Software
NI PCI-6220-это плата с запасной платой Multifunt Multifunt Multian Series (DAQ). Она оптимизирована для приложений, которые необходимы для управления затратами.Вы также можете рассмотреть вопрос о высокоскоростной серии M с 5 -кратным частотой выборки или оборудованием серии с высоким уровнем M с разрешением 4X и выдающейся точностью измерения.
Устройства серии с низкой ценой включают в себя некоторые расширенные функции, такие как системные контроллеры NI-STC 2, программируемые усилители NI-PGIA 2 и технология калибровки NI-MCAL, тем самым повышая производительность и точность.Узнайте больше о серии технологий M, спецификации оборудования, кабелей и аксессуаров, пожалуйста, проверьте таблицу данных и спецификации.
Driver Software
Устройство серии M может использоваться в различных операционных системах. Существует три программного обеспечения для драйверов, включая NI-DAQMX, базу NI-DAQMX и измеренный аппаратный DDK.Просмотрите столбец ресурса, чтобы понять больше информации о драйверах или скачать драйверы.Оборудование серии Ni M не совместимо с традиционным водителем Ni-Daq (Legacy).
приложение
Каждое устройство сбора данных серии MERS содержит копию NI LabView SignalexPress, чтобы вы могли быстро собирать, анализировать и отображать данные без программирования.В дополнение к LabView SignalexPress, устройство сбора данных MERS также совместимо со следующими версиями программного обеспечения для приложений NI (или более высоких версий)—— LabView 7.X, LabWindows&Trade;/CVI 7.x или Studio Studio 7.x; или LabVView с LabView Real -времени модуль 7.1.Устройство сбора данных Ni M Series также совместимо с Visual Studio .net, C/C ++ и Visual Basic 6.
Краткое содержание
| Обзор | |
| продукт | PCI-6220 |
| серия продуктов | Много -функциональный DAQ |
| Тип автобуса | PCI |
| Номер продукта | 779065-01 |
| Операционная система / объект | Реальная система времени, Linux, Mac OS, Windows |
| Labview RT Поддержка | Да |
| Семейство продуктов DAQ | M Series |
| Мера | Ортогональный энкодер, число, частота, напряжение |
| Изоляция | None |
| Согласованность с инструкцией ROHS | Да |
| Аналоговый вход | |
| Количество каналов | 16 , 8 |
| односторонний канал | 16 |
| Дифференциальный канал | 8 |
| Разрешение | 16 bits |
| Частота выборки | 250 kS/s |
| Максимальное моделирование входного напряжения | 10 V |
| Максимальный диапазон напряжения | -10 V - 10 V |
| Максимальная точность диапазона напряжения | 3100μV |
| Чувствительность диапазона максимального напряжения | 97.6μV |
| Минимальный диапазон напряжения | -200 mV - 200 mV |
| Точность минимального диапазона напряжения | 112μV |
| Чувствительность к минимальному диапазону напряжения | 5.2μV |
| Количество | 4 |
| Синхронная выборка | Нет |
| Объем хранения на доске | 4095 Образец |
| Аналоговый выход | |
| Количество каналов | 0 |
| Единственная пропускная способность вождения тока. | 5 mA |
| Цифровой ввод -вывод | |
| Два канала | 24 |
| Введите канал | 0 |
| Только выходной канал | 0 |
| Тайминг | Программное обеспечение, аппаратное обеспечение |
| Максимальная тактовая частота | 1 MHz |
| Логический уровень | TTL |
| Входной ток | Ток утечки, ток источника |
| Выходной ток | Ток утечки, ток источника |
| Программируемый входной фильтр | Да |
| Поддержка программируемого статуса производства электроэнергии? | Да |
| Единственная пропускная способность вождения тока. | 24 mA |
| Общая мощность драйвера текущего водителя | 448 mA |
| Наблюдая за тайником собаки | Нет |
| Поддержка рукопожатия ввода/вывода? | Нет |
| Режим поддержки ввода/вывода? | Да |
| Максимальный входной диапазон | 0 V - 5 V |
| Максимальный выходной диапазон | 0 V - 5 V |
| Счетчик/таймер | |
| Количество счетчика/таймер | 2 |
| Номер канала DMA | 2 |
| Буферная операция | Да |
| Короткое устранение интерференции импульса | Да |
| GPS -синхронизация | Нет |
| Максимальный диапазон | 0 V - 5 V |
| Максимальная частота источника сигнала | 80 MHz |
| Генерация пульса | Да |
| Разрешение | 32 bits |
| Временная стабильность | 50 ppm |
| Логический уровень | TTL |
| Физический стандарт | |
| длина | 15.5 cm |
| ширина | 9.7 cm |
| Разъем ввода/вывода | 68-контактная мать-голова VHDCI |
| Время/триггер/синхронизация | |
| триггер | число |
| Синхронная автобус (RTSI) | |
