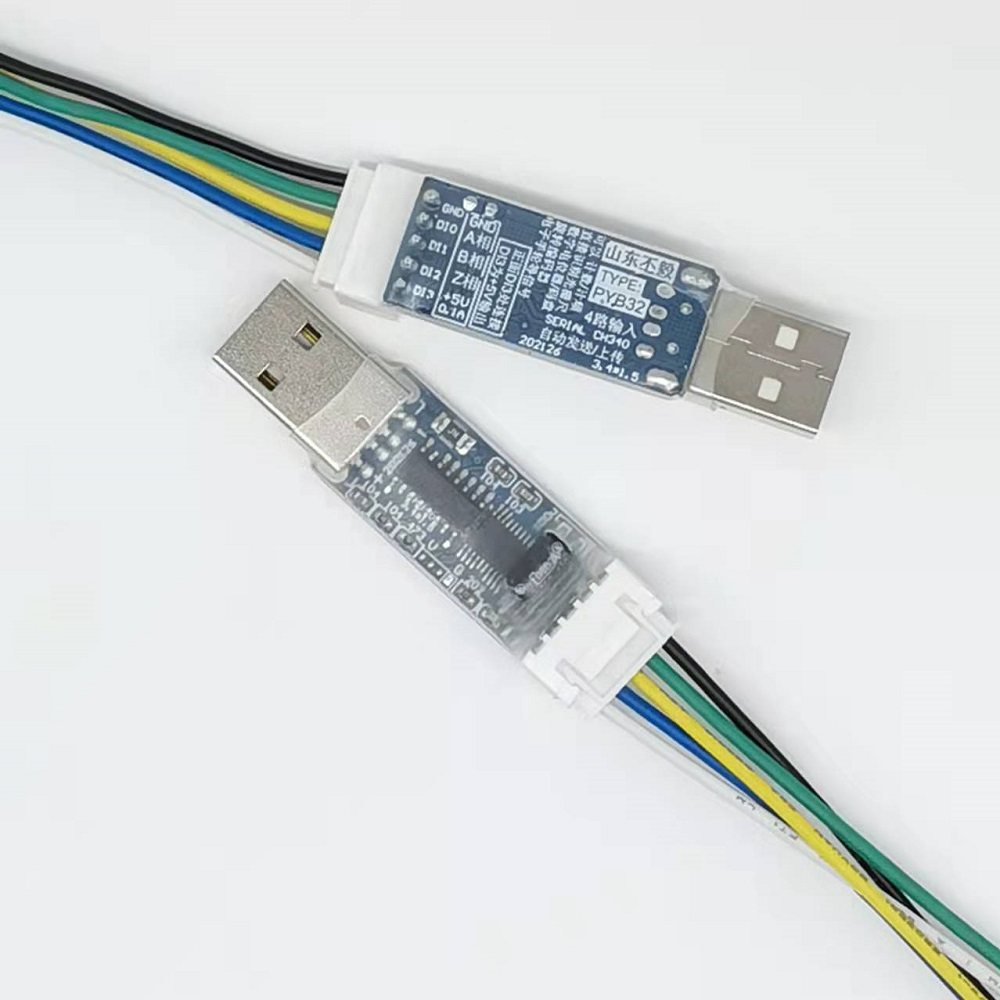

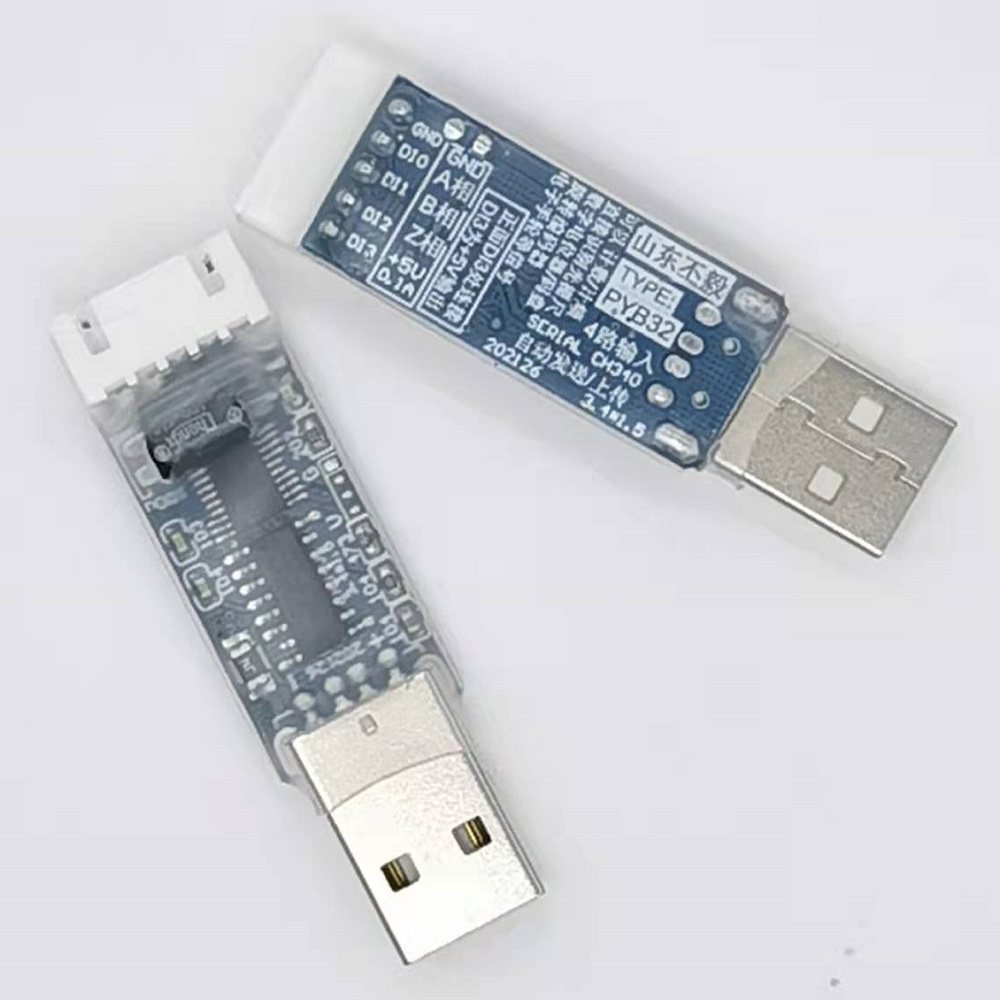

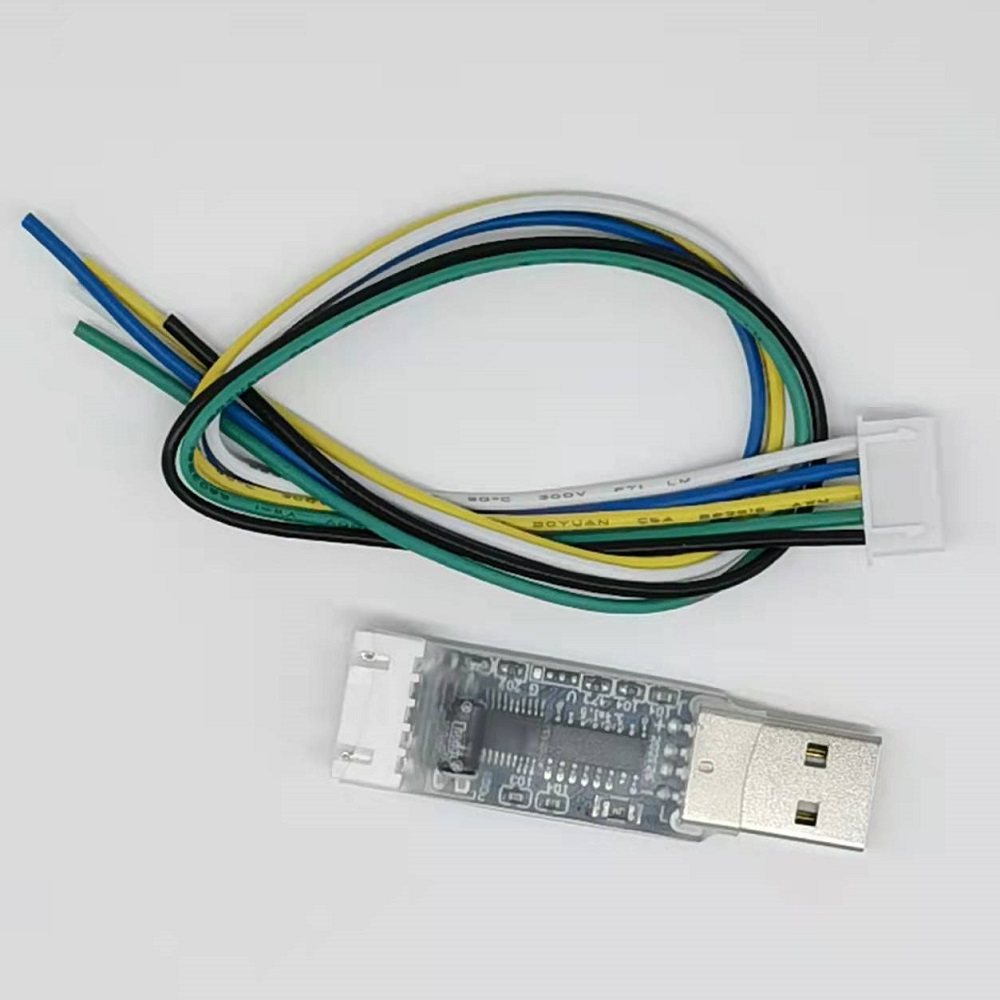

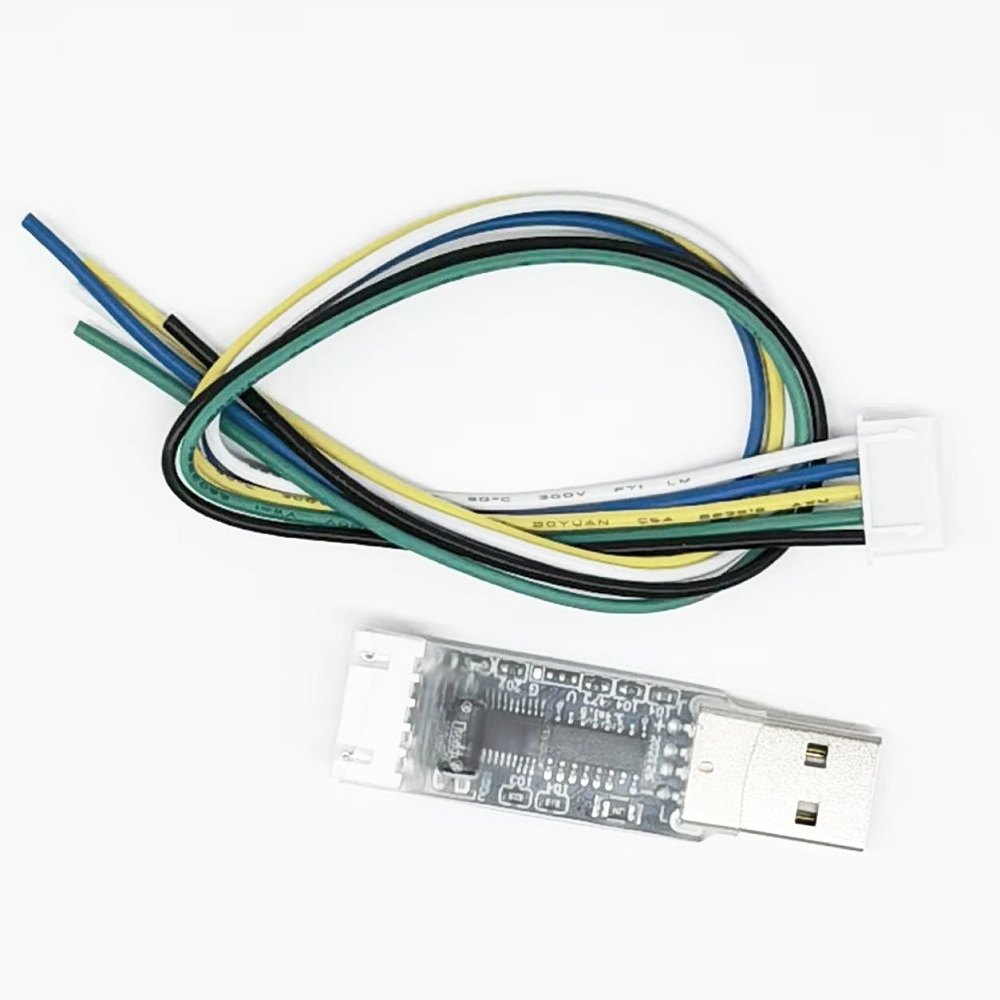

Оптоэлектронический переключатель карта измерения 4 Поворот вход
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Модуль сбора, Коллекция AC220V, Модуль+фотоэлектрическая изоляция |
Он устраняется, чтобы удалить USB до RS232, который может быть напрямую подключен с интерфейсом USB компьютера.Это также устраняет внешний источник питания.
Поддержка системы W7/W10, Он также поддерживает большинство система Linux ,
(Android, как правило, Linux System)
То есть встроено или установлено CH340 Вы можете использовать его
1. Питание питания питания: USB2.0/USB3.0;
2. Потребляемая мощность:<0,5 Вт;
3. Интерфейс связи: интерфейс USB Используйте CH340C для подключения COM -порта
4. Скорость гонка составляет 9600bps, а формат данных - «n, 8,1»;
5, 4 Переключательный вход: диапазон уровней входа составляет 0 ～ 30 В;
6. Заявление или источник бесплатного контактного входа воздуха; логический уровень 0: 0 ～+0,5 В или короткое соединение, логический уровень 1:+3 В ～+30 В или открытая дорога.
7. Размер: 60 мм*16 мм, 10 мм в самой высокой точке
Рабочая среда: рабочая температура: -20 ~ 70 ℃;
Температура хранения: -40 ~ 85 ° C;
Относительная влажность ≤73%, 86 ~ 106 кПа, некоррозивные газовые места;
Во время последовательной связи есть индикатор отправки,
4 Введите модуль измерения переключателя
Инструкция по умолчанию -шестнадцать -в (шестнадцатеричный) 55 Поттер ставка 9600bps
В 4 -м входе нет входного сигнала 4
Верхняя машина посылает шестнадцать впуск (HEX) TX: 55
Возврат модуля Шестнадцать -в (гекс) RX:0F 8 -bit двоичное значение bit7 ~ bit0
Одним из байтов шестнадцатеричного, наивысший бит является Bit7, в свою очередь, Bit6, Bit5, Bit4, Bit3, Bit2, Bit1, Bit0.
Смотрите персонажа обратно S3, S2, S1, S0, G, соответствующие друг другу
Bit4-bit7 недействителен.
S3-BIT3.
S2-BIT2.
S1-BIT1.
S0-BIT0.
G-Public End
Автоматически отправлять: 4 входных терминала изменяются в любом штате и автоматически отправляют текущее состояние 4 уст.
Вы можете отправить два шестнадцатеричных байта "5A 5D": Откройте функцию автоматической отправки
Верхняя машина отправка TX: 5A 5D
Возврат модуля RX:AD
Если он автоматически отправляется,
S0 изменился с высокого уровня на низкий уровень, а остальные три неизменных.Количество гексад (шестигранник) автоматически отправляет «0E"
S0 изменяется от низких уровней до высоких уровней, а остальные три неизменных.Количество гексад (шестигранник) автоматически отправляет "0f"
Если он автоматически отправляется,
S0 изменился с высокого уровня на низкий уровень, а остальные три неизменных.Автоматически отправлять Количество шестом шестой (гекс) "0e"
S0 изменяется от низких уровней до высоких уровней, а остальные три неизменных.Автоматически отправлять Количество шестом шестой (гекс) "0f"
S1 - низкий уровень S0, S2, S3 - высокий уровень,"0D"
S2 - низкий уровень S1, S2, S3 высокий уровень,"08"
S0, S1 - низкий уровень S2, S3 высокий уровень,"0C"
S0, S1, S2 - низкий уровень S3, высокий уровень,"08"
Вы можете отправить два байта "5A 50": закройте функцию автоматической отправки
Верхняя машина посылает шестнадцатеричную (шестигранную) (шестнадцатеричный) TX: 5A 50
Модуль возвращает шестнадцатеричную (HEX) RX:A0
Переключатель входного описания
1. Пассивный контактный вход воздуха (относится к механическому переключанию, кнопкам, кнопкам, контактам реле и т. Д.)
Переключатель подключен к общедоступному концу (g), соединенному с черной линией.
Другой момент связан с S0-S3.
2. Активный вход (ссылаясь на три линии NPN, близко к переключанию, фотоэлектрическому переключанию и т. Д.)
A. исходный переключатель
Подключение к отрицательной линии переключателя Публичный терминал (G) -черная линия.
Соединение линии сигнала переключения Фронтальная линия S0-S3.
B. Выходной сигнал устройства
Сигнализировать высокое электричество Напряжение между отрицательным электродом и источником питания превышает 3V
Низкая сторона сигнала Напряжение между отрицательным электродом и источником питания составляет менее 0,5 В.
3. Если датчик PNP или сигнал высоких уровней и взвешенные изменения.
Пожалуйста, оставьте сообщение, чтобы объяснить, (подключено к датчику PNP), вам нужно настроить
1. Можно установить тарифы Поттера (1200, 2400, 4800, 9600, 19200bps)
Области применения
L Промышленный контроль сайта
L удаленный мониторинг и сбор данных
L Мониторинг компьютерного помещения
L Умные здания
L Электроэнергетическая связь
L Хранение и мониторинг
L Электронное производство продукции
L Промышленность напитков для пищевых машин
