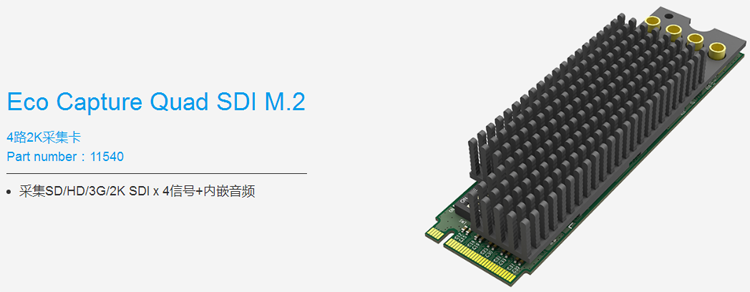

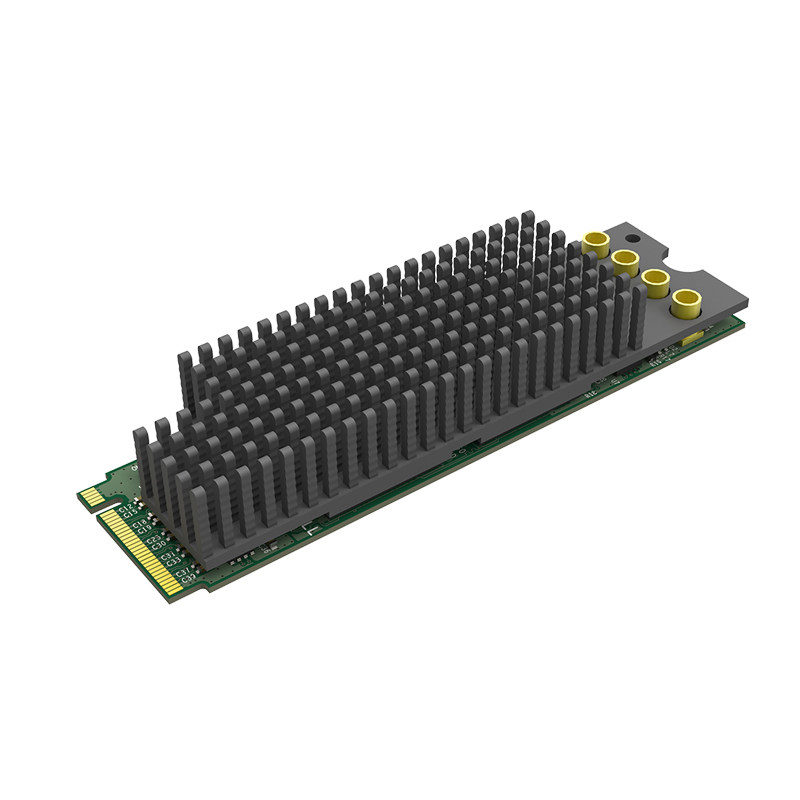

Mileway Eco Capture Quad SDI M.2 Четырехвея SDI HD Card Card Card Mini PCIe
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Поддержка операционной системы
• Windows
o Windows 7/8/8.1/10/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x866& x64)
• Linux (поддержка x86, x64&Архитектура рука)
o Ubuntu 12.04/14.04/16.04/17.04/17.10 (x86& x64)
o CentOS 6.5/7 (x86& x64)
o Fedora 25/26/27 (x86& x64)
o Red Hat 6,5 и выше (x86& x64)
o Другие версии ядра, превышающие 2,6,35 системы Linux
Рекомендуемая операционная система (протестирована)
• Windows
o Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 Datacenter/Server 2016 R2 DataCenter (x86666& x64)
• Linux
o Ubuntu 12.04/14.04/16.04 (x86& x64)
o Ubuntu 17.04/17.10 (x64)
o CentOS 6.5/7.2 (x86& x64)
o Fedora 25/26 (x64)
o Red hat 6.5 (x86& x64)
Поддерживается API
• Windows
o DirectShow
o DirectKS
o Wave API/DirectSound/WASAPI
• Linux
o V4L2
o ALSA
Поддерживаемое программное обеспечение
• VLC
• VirtualDub
• OBS
• xSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• Любое другое программное обеспечение для кодировки или потоковой передачи с использованием интерфейса программирования DirectShow или V4L2
Входной интерфейс
• 4x MMCX
o SD/HD/3G SDI
Интерфейс хоста

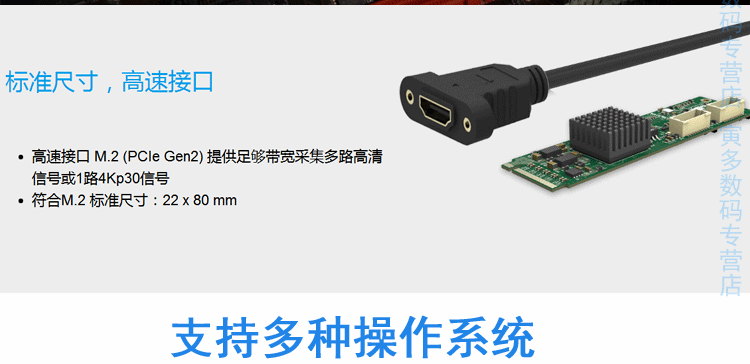

• M.2 2280 Тип M (PCIE Gen2 X2)
Входные характеристики
• Потеряно?×1080 Резолюция
Особенности, связанные с сигналом SDI
• Интегрированный балансировщик кабеля, расстояние передачи сигнала HD-SDI может достигать 230 метров
• Поддержка SD/HD/3GA/3GB/3GA-DL/3GB-DS Стандарт
• Поддержка 2K (2048×1080) режим
• Поддержка RGB 4: 4: 4, YCBCR 4: 4: 4, YCBCR 4: 2: 2 Проблема цвета
• Поддержать глубину цвета 10/12-бит
• Поддержка извлечения SMPTE 352 Эффективный символ распознавания нагрузки
• Поддержка 8 -канального аудиоканала, до 48 кГц
• Поддержка для извлечения информации о формировании звука и данных о состоянии канала
• Ограниченная поддержка 3GB-DS: можно собрать только первый поток
• Ограниченная поддержка интерфейсов с двойной связкой (собирается только первый интерфейс):
o YCBCR 4: 2: 2 10-битный 1080p 50/59,94/60: получить 1080i 50/59,94/60
o YCBCR 4: 4: 10-бит: коллекция 4: 2: 2
o RGB 4: 4: 4: R/B Sub -Sampling
Формат коллекции
• Наибольшее разрешение сигнала сбора может поддержать 2048 2048×1080 пикселей
• Максимальная частота кадров сбора может поддерживать 144 кадров в секунду (фактическая частота кадров сбора может быть ограничена пропускной способностью PCIe, для более высокого разрешения экрана, то есть 1280×Для уровня разрешения выше 1024, фактический сбор частоты кадров может быть ограничен пикселями оборудования аппаратного обеспечения для обработки видео, то есть 1920×Максимальная частота кадров, которая может достичь разрешения 1080, составляет около 80 кадров в секунду)
• Поддержка 4: 2: 0 8-битный формат сбора: NV12, i420, YV12
• Поддержка 4: 2: 2 8-битный формат коллекции: Yuy2, Yuyv, Uyvy
• Поддержка 4: 4: 4 8-битный формат коллекции: V308, IYU2, V408, BGR24, BGR32
• Больше форматов сбора могут быть поддержаны Magewell Capture SDK
Функция обработки видео
• Пропускная способность обработки потока обработки видео может достигать 180 м пиксель/с.
• 8-битная обработка видео 4: 4: 4
• Видео пошив
• Масштабирование видео
• Видео, чтобы отделить
o Две линии ошеломленных
o Два смешанных
o Только топ
o Только
• Ширина видео и преобразование соотношения высоты
o Автоматическое или вручную выберите входной ширину видео и соотношение высоты
o Автоматический или ручной выбор сбора ширины и высоты видео
o Три режима преобразования трансформации ширины и высоты: игнорировать (все направления), пошив, наполнение (заполнение черных краев вверх и вниз или влево и вправо)
• Пространство в цвете видео
o Автоматический или вручную выберите входное цветовое пространство и диапазон количественной оценки
o Автоматический или вручную выберите цветовое пространство, количественный диапазон и диапазон насыщения
o Поддержка RGB, YCBCR 601, YCBCR 709, YCBCR 2020 Цветное пространство
o Поддержка ограниченного или полного диапазона количественной оценки
o Поддержка ограниченной, полной и расширенной диапазон насыщенности цветовой гаммой
• Трансформация частоты видео кадров
Одна машина многогранна

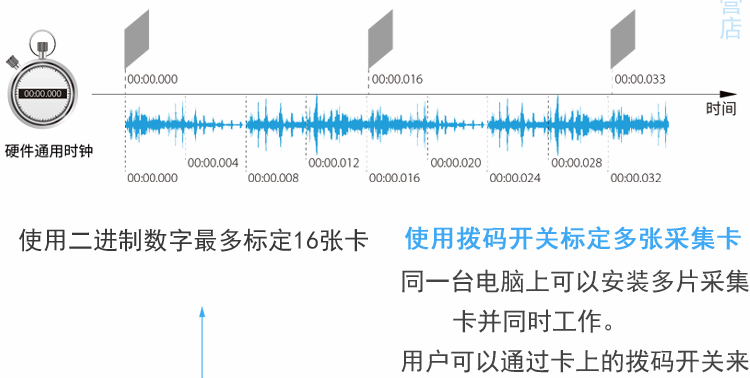

• Поддержка установки нескольких карт в одной и той же системе

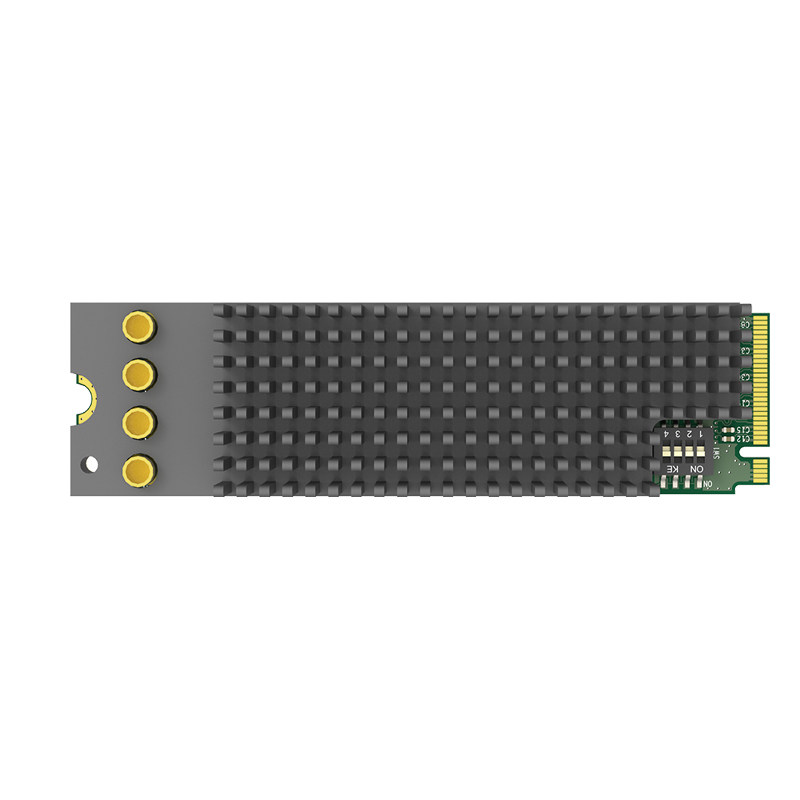

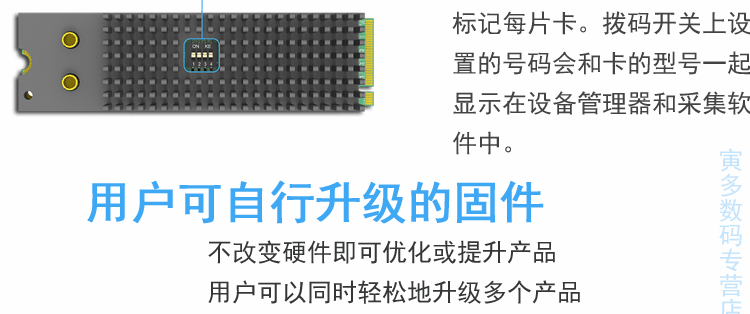

• Диаграмма тарелки обеспечен 16 номерами для номеров на карту
• Когда установлен переключатель диалиата.“01: Eco Capture Dual SDI M.2”, Скоро
• Видео и аудиоустройство, отображаемое в пользовательском программном обеспечении, также содержит номер карты

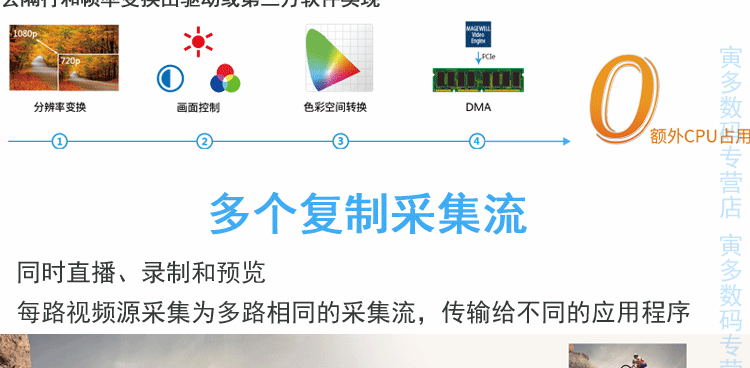

Многоэтапный поток коллекции копий
• Для входного сигнала Ren Road вы можете вывести тот же поток сбора форматов

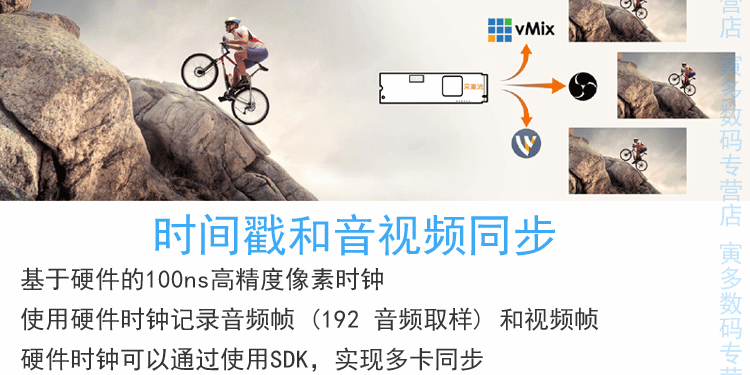

Отпечатка времени и A/V синхронизировать
• 100 Нс высокого уровня на основе аппаратной реализации
• Аудио рамки (192 аудио -образцы) и видео кадры достигаются временными метками карты коллекции по стандарту аппаратного часа.
• Аппаратные часы могут быть синхронизированы по всей карте (реализованы через SDK)
Коллекция видео SG-DMA
• В системе PCIe 2.x полоса пропускания DMA может достигать 400 МБ/с.
• В системе PCIe 1.x полоса пропускания DMA может достигать около 200 МБ/с.
• Поддержка автоматического обнаружения Intel GPU -блока
• Поддержать AMD GPU DirectGMA
• Gpudirect поддерживает GPU NVIDIA
SDK
• Magewell Capture SDK для DirectShow предоставляет разработчикам способ быстро интегрировать характеристики расширения (Windows)
• Magewell Capture SDK для дирекций может предоставить разработчикам максимальную гибкость и самую высокую производительность (Windows)
Пользовательская модификация драйвера Windows
• Все варианты можно управлять через реестр: все оборудование, конкретные модели и конкретное оборудование
• Видео, аудио, крестовые имена фильтров могут быть настроены через реестр

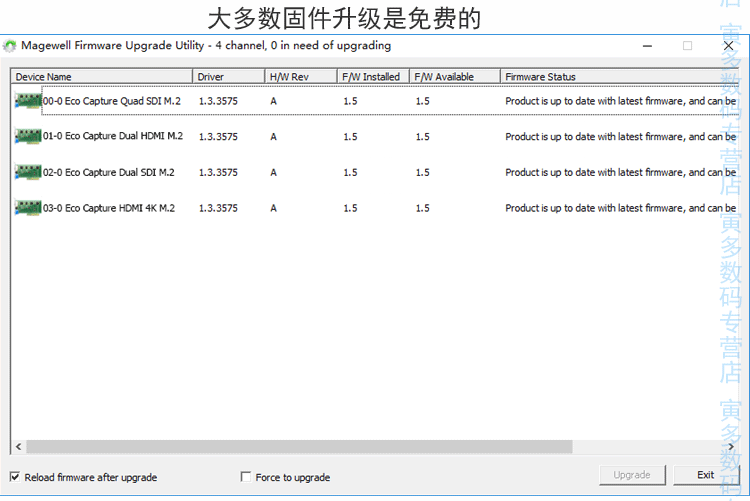

Обновление прошивки
• Многообразные карты в той же системе могут быть обновлены одновременно
• Вы можете завершить обновление карты, не выключив питания, когда карта сбора не занята.
• После обновления безопасности прошивка автоматически восстановится в заводской версии после ненормальных условий, таких как сбой питания и обрушение системы в процессе обновления (подходит только для 1,21 и более высоких версий прошивки)
Светодиодный индикатор
• Состояние светодиодного света показывает рабочее состояние каждой дороги: холостое время, входной сигнал заблокирован, ошибка памяти или ошибка конфигурации FPGA
размер
• M.2 2280 Стандартный размер

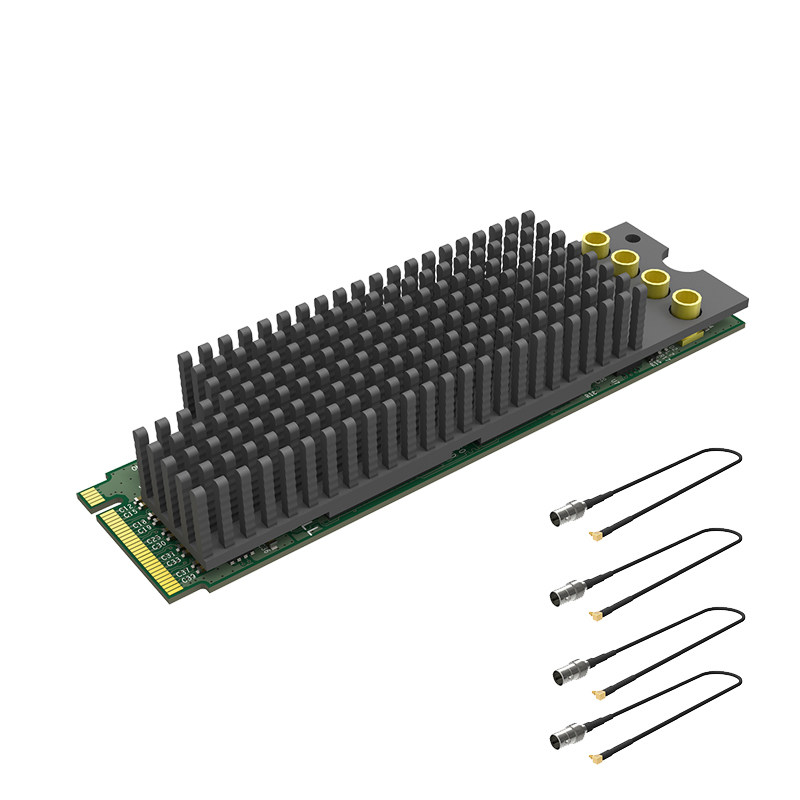

Аксессуары
• 4 X MMCX в BNC Cable

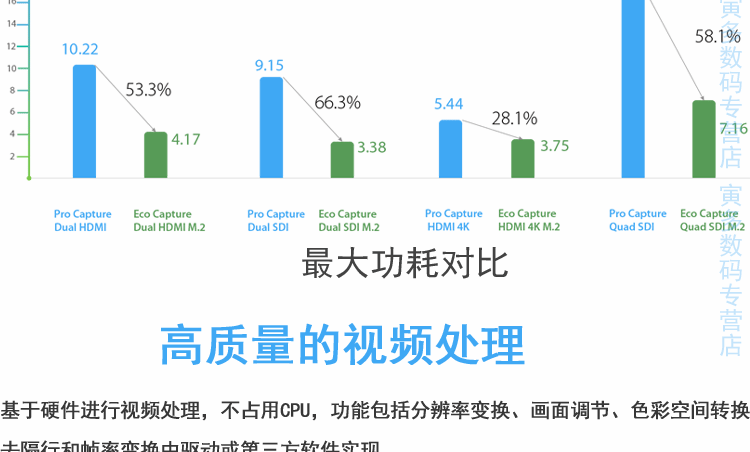

Энергопотребление
• 3,3 В питания больше всего?
• Большая часть энергопотребления: ~ 3,38 Вт.
рабочая обстановка
• Рабочая температура: от 0 до 40 градусов по Цельсию
• Сохранить температуру:–От 20 до 70 градусов по Цельсию
• Относительная влажность: от 5% до 90% (неконденсированное состояние)
