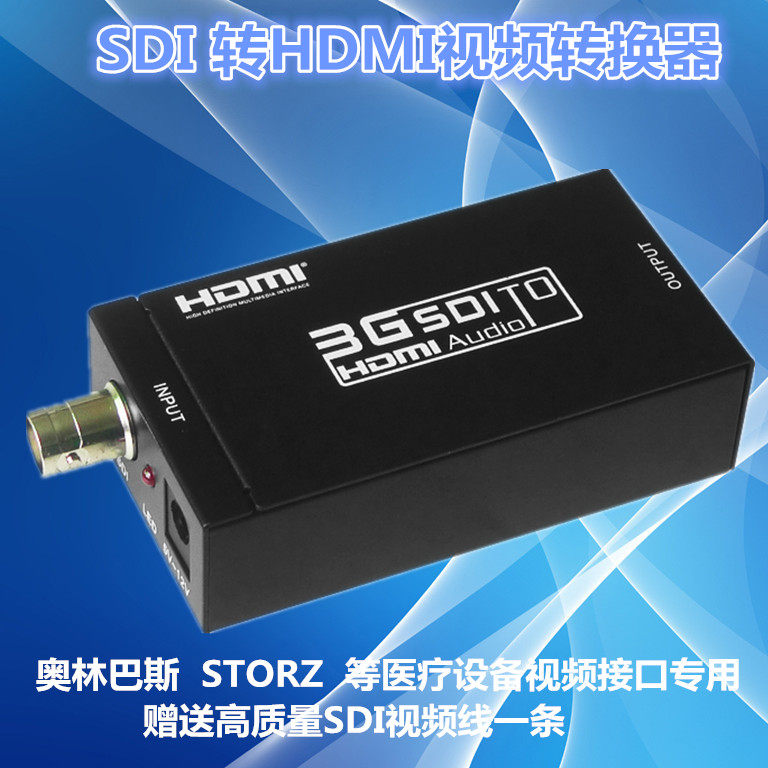

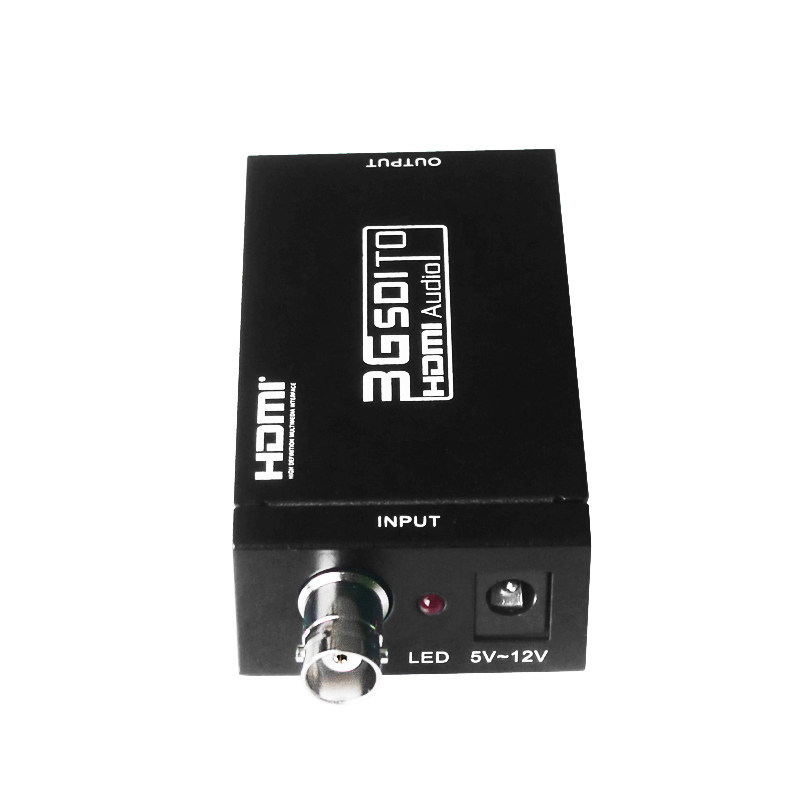

SDI в HDMI High -Definition Video Converter
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| ||||||||
SDIизменятьHDMI Лапароскопическое оборудование видео посвящено
HD SDI-HDMI Converter-это устройство, которое специально преобразуется в сигналы HDMI для однородных сигналов серийного интерфейса цифровых компонентов HD (HD-SDI и 3G-SDI).Устройство интегрирует приемник SDI и модулятор HDMI, который может легко преобразовать сигнал HD-SDI в сигнал HDMI. В то же время аудиосигнал SDI разделяется и преобразуется в сигнал HDMI для достижения звуковой и синхронной передачи изображения.
SDI
SDIИнтерфейс является первой алфавитной аббревиацией цифрового последовательного интерфейса (серийный цифровой интерфейс).Последовательный интерфейс - это интерфейс, который передает каждый бит Dataword и соответствующие данные через порядок одного канала.Из -за высокой скорости передачи данных серийных цифровых сигналов его необходимо обрабатывать перед передачей.
HDMI
HDMIГлавное мультимедийное интерфейс (английский: мультимедийный интерфейс с высокой четкой) представляет собой полное интерфейс изображения и звуковой передачи, который может передавать аудиосигналы и видеосигналы без сжатия.HDMI можно использовать для сет -топ -коробок, DVD -игроков, персональных компьютеров, инструментов для телевизионных игроков, комплексных машин расширения, цифрового звука и телевизоров.HDMI может одновременно передать аудио и видеосигналы. Потому что аудио и видеосигналы используют тот же кабель, что значительно упрощает установку системы.
Области применения
Он широко используется в области вещательных машинных комнат и некофиляционных полей телевизионных станций с сигналами SDI, а также широко используется в области полей передачи света, которые используют интерфейсы HDMI.
Технические характеристики
1. Видео входного сигнала: сигналы серийного интерфейса HD цифровых компонентов (HD-SDI и 3G-SDI)
2. Видео выходной сигнал: выходной выход сигнала HDMI Road (1080p при 60 Гц)
3. Введите аудиосигнал: встроенный SDI
4. Максимальный рабочий ток: 500 мА
5. Спецификация адаптера питания: вход переменного тока (50 Гц, 60 Гц) 100 В-240 В; выход: DC 12V/1A
6. Рабочая температура: (от -1 15 до +55 ℃)
7. Работа Влажность: от 5 до 90%RH (без конденсации)
8. Размер (длина*ширина*высота):80mm x 41mm x 25 mm
9. масса:150g
Соединение и операция:
1. Подключите выход источника сигнала с интерфейсом SDI к входной клемме интерфейса SDI этого устройства.
2. Через кабель HDMI подключите выходной порт преобразователя к устройству дисплея терминала.
3. DC5V/1A источник питанияИли 12 В питанияПодключитесь к конвертеру.
Особенности:
1. Поддержка HD-SDI и 3G-SDI
2. Поддержка Full HD 1080p при 60 Гц
3. Познавание автоматического разрешения
4. Синхронный вывод аудио и изображений
5. Установка проста и удобна
Основные функциональные характеристики
Производительность очень продвинута, входная терминала поддерживает наиболее широко используемую версию HDMI1.3 и совместима с HDMI1.2 и HDMI1.1 и ниже одновременно. Он также совместим с различными сигналами SD-SDI.
Эффект выходного качества изображения является первым класс, который полностью соответствует профессиональным требованиям радиоприемников радио и телевизионных самолетов и не редактирующих систем.
Для 24 -часовой непрерывной операционной среды для радиосвязи для радио и телевидения схемы особенно подчеркиваются от проектирования до выбора компонентов и процесса производства.
SMPTE Standard | 425M Level A& B, 424M, 292M, 259M-C |
SDI Transmission Rates | 2.970 Gbit/s and 2.970/1.001 Gbit/s |
Frequency Bandwidth | 225MHz/link (HDMI 1.3) |
In/OutputSupport Resolution
| 480I,576I,720p@50/59.94,60 1080I@50/59.94/60 1080P@23.98/24/25/29.97/30/50/59.94/60 1080PsF@23.98/24/25/29.97/30 |
Input Port | 1 x BNC (SDI/HD-SDI/3G-SDI) |
Output Port | 1 x HDMI, |
Power Supply | 5V DC/1AилиDC12V/500mA |
ESD Protection Human body model | ±8kV (air-gap discharge) ±4kV (contact discharge) |
SDI Cable Distance | 3G up to 100M (BELDEN 1694A) HD up to 200M (BELDEN 1694A) SD up to 300M (BELDEN 1694A) |
Dimension (mm) | 80mm x 41mm x 25 mm |
Weight (g) | 150g |
