NI PCI-6259 PCI32 Маршрут 16-битный 1,25 мс/с 4AO 48DIO Card Card 778966-01
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

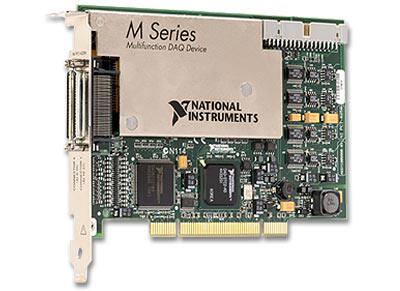

NI PCI-6259
16 -bit, 1 мс/с (мультиканал), 1,25 мс/с (один канал), 32 моделирования вход
- 4 -бит -моделирование вывод (2,8 мс/с); 48 цифровой линии ввода -вывода; 32 -бит -концерт
- Сертификация калибровки NIST и более 70 вариантов кондиционирования сигнала
- NI-MCAL Калибровочная технология повышает точность измерения
- Correared Dio (32 часовые линии, 10 МГц); моделирование и цифровой триггер
- Используйте серию с высокой точностью до повышения точности измерения, разрешения и чувствительности
- NI-DAQMX Driver Software и NI Labview Signalexpress Interactive Data Record Software
Обратите внимание, что цена этого продукта только для сбора цены карты. Если вам нужна ящик для проводки и кабель, свяжитесь с клиентом и подтвердите период продукта продукта! Период составляет 30-50 рабочих дней. Этот продукт гарантирует Оригинальный продукт США NI!
Набор необходимой конфигурации: (2 коробка проводки +2 кабель +1 Ni PCI-6259)
NI PCI-6259 - 779072-01
Необходимые аксессуары
Коробка -проводка -bolt терминал (Необязательный)
192061-02 Экранирующий кабель SHC68-68-EPM, от 68 г.
776844-01 SCB-68 Anti-Noise Shiteling I/O-проводка RMB 3,480.00
Ni PCI-6259-это высокоскоростная многофункциональная карта платы DAQ серии M, которая также может поддерживать высокую точность при высокой скорости отбора проб.Для более высокой точности измерения вы можете выбрать устройство серии с высокой точностью.
Высокоскоростные устройства серии M включают в себя некоторые расширенные функции, такие как системный контроллер NI-STC 2, программируемый усилитель NI-PGIA 2 и технология калибровки NI-MCAL, тем самым повышая производительность и точность.Усилитель Ni-Pgia 2 на загрузке пластин высокоскоростных устройств серии M предназначен для быстрого и стабильного времени с высокоскоростными скоростями сканирования. Он может гарантировать, что он может достичь 16-битной точности, даже при измерении всех каналов на самых быстрых скоростях. ПолемУзнайте больше о серии технологий M, спецификации оборудования, кабелей и аксессуаров, пожалуйста, проверьте таблицу данных и спецификации.
Краткое содержание
| Обзор | |
| продукт | PCI-6259 |
| серия продуктов | Много -функциональный DAQ |
| Тип автобуса | PCI |
| Номер продукта | 779072-01 |
| Операционная система / объект | Реальная система времени, Linux, Mac OS, Windows |
| Labview RT Поддержка | Да |
| Семейство продуктов DAQ | M Series |
| Мера | Частота, ортогональный энкодер, число, напряжение |
| Согласованность с инструкцией ROHS | Да |
| Аналоговый вход | |
| Количество каналов | 32 , 16 |
| односторонний канал | 32 |
| Дифференциальный канал | 16 |
| Разрешение | 16 bits |
| Частота выборки | 1.25 MS/s |
| Максимальное моделирование входного напряжения | 10 V |
| Максимальный диапазон напряжения | -10 V - 10 V |
| Максимальная точность диапазона напряжения | 1920µV |
| Чувствительность диапазона максимального напряжения | 112µV |
| Минимальный диапазон напряжения | -100 mV - 100 mV |
| Точность минимального диапазона напряжения | 52µV |
| Чувствительность к минимальному диапазону напряжения | 6µV |
| Количество | 7 |
| Синхронная выборка | Нет |
| Объем хранения на доске | 4095 Образец |
| Аналоговый выход | |
| Количество каналов | 4 |
| Разрешение | 16 bits |
| Максимальное моделирование входного напряжения | 10 V |
| Максимальный диапазон напряжения | -10 V - 10 V |
| Максимальная точность диапазона напряжения | 2080µV |
| Минимальный диапазон напряжения | -5 V - 5 V |
| Точность минимального диапазона напряжения | 1045µV |
| диапазон частот | 2.86 MS/s |
| Единственная пропускная способность вождения тока. | 5 mA |
| Цифровой ввод -вывод | |
| Два канала | 48 |
| Введите канал | 0 |
| Только выходной канал | 0 |
| Количество каналов | 0 , 48 |
| Тайминг | Программное обеспечение, аппаратное обеспечение |
| Максимальная тактовая частота | 10 MHz |
| Логический уровень | TTL |
| Входной ток | Ток утечки, ток источника |
| Выходной ток | Ток утечки, ток источника |
| Программируемый входной фильтр | Да |
| Поддержка программируемого статуса производства электроэнергии? | Да |
| Единственная пропускная способность вождения тока. | 24 mA |
| Общая мощность драйвера текущего водителя | 1 A |
| Наблюдая за тайником собаки | Нет |
| Поддержка рукопожатия ввода/вывода? | Нет |
| Режим поддержки ввода/вывода? | Да |
| Максимальный входной диапазон | 0 V - 5 V |
| Максимальный выходной диапазон | 0 V - 5 V |
| Счетчик/таймер | |
| Количество счетчика/таймер | 2 |
| Номер канала DMA | 2 |
| Буферная операция | Да |
| Короткое устранение интерференции импульса | Да |
| GPS -синхронизация | Нет |
| Максимальный диапазон | 0 V - 5 V |
| Максимальная частота источника сигнала | 80 MHz |
| Генерация пульса | Да |
| Разрешение | 32 bits |
| Временная стабильность | 50 ppm |
| Логический уровень | TTL |
| Физический стандарт | |
| длина | 15.5 cm |
| ширина | 9.7 cm |
| Разъем ввода/вывода | 68-контактная мать-голова VHDCI |
| Время/триггер/синхронизация | |
| триггер | Номер, симуляция |
| Синхронная автобус (RTSI) | Да |

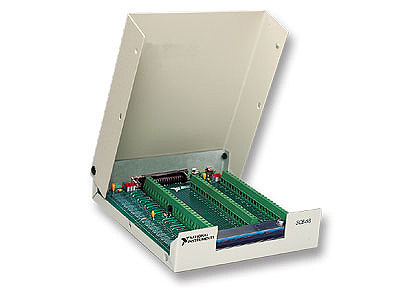

| NI SCB-68 | |
 |
|
| Обзор Ni SCB-68-это экранированная ящик для ввода-вывода, который может подключать сигнал ввода/вывода к устройству вставленного сбора данных (DAQ) с 68-контактным портом подключения.В сочетании с экранирующими кабелями, SCB-68 обеспечивает сильную и низкую новую сигнальную терминал.Он совместим с отдельными кондикторами и двойными коннукторами Ni X Series и устройствами серии M с 68 -пинными разъемами.Коробка для проводки также совместима с подавляющим большинством серий Ni E, серии B, серии S и R DAQ серии. | |

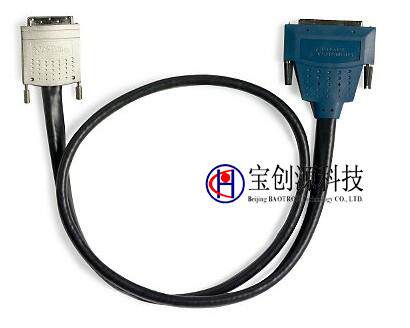

| NI SHC68-68-EPM | |
 |
|
| Обзор Ni SHC68-68-EPM разработан в соответствии со специализацией, которая может быть оснащена устройствами NI X Series и MEST SELY Data (DAQ).Кабель содержит: независимые числа и аналоговые детали, которые используются для имитации единичных скрученных линий, выходной моделирования отдельного экранирования и скрученных скрученных линий, используемых для цифрового ввода -вывода.Загрузите спецификацию PDF, чтобы понять дополнительные функции и преимущества, воплощенные в использовании кабелей EPM.Он имеет 68 -needle 0,050 -серии D -типа разъемы D -типа к 68 -пискому разъему VHDCI, так что вы можете подключить устройство серии M к стандартным целям сшивания 68.Два кабеля требуются для доступа к игле на устройстве серии M с двумя разъемами.SHC68-68-EPM совместим с ROHS. | |
