  • Информация о товаре
  • Фотографии

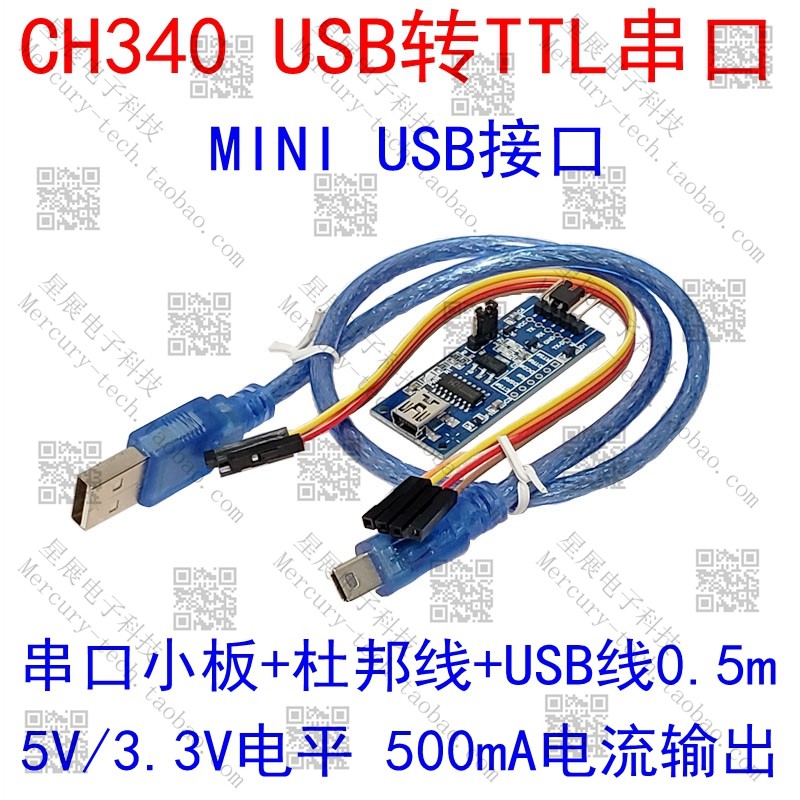

Цвет: Последовательный порт+USB -линия 0,5 м+линия DuPont

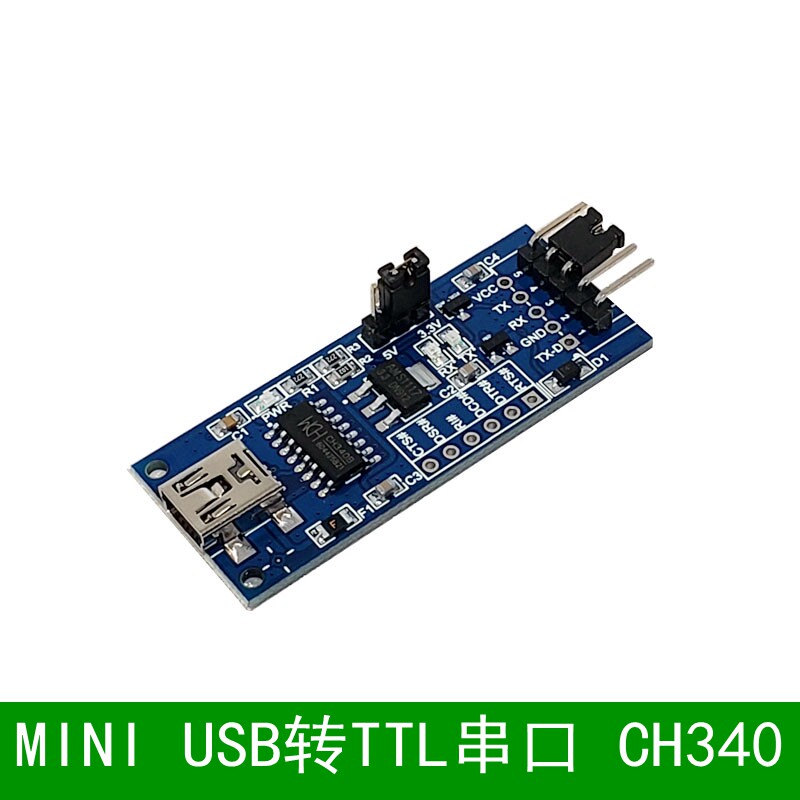

Mini USB для серийного порта TTL (то есть Uart, Com Port)

Модель продукта этой страницы: MCS-71MNI

Этот последовательный порт использует интерфейс Mini USB и требует USB -кабелей для подключения к компьютеру.

CH340 реализует USB для последовательных портов UART, небольших и стабильных и экономических доступных.

CH340Скорость опорной поттер составляет: 50, 75, 100, 110, 134,5, 150, 300, 600, 900, 1200, 1200, 1200,
1800、2400、3600、4800、9600、14400、19200、28800、33600、38400、56000、57600、76800、115200 、
128000, 153600, 230400, 460800, 921600, 1500000, 2000000.

Главная особенность

● Оригинал CH340 Чип, обеспечение качества.

● Поддержите операционную систему Windows/Mac/Linux 32/64.

● Максимальная скорость может достигать 2 Мбит/с (2 раза 921600) и поддерживает стандартные скорости бодет, такие как 2400/9600/115200/921600.

● Среднее значение питания VCC и сигнала электроэнергии может быть переключено при 5 В/3,3 В, а сигнал и источник питания различаются.

● С независимым LDO максимальный выходной ток может достигать 500 мА (аналогичные продукты на рынке, как правило, ниже 200 мА).

● Интегрированный источник питания синий, отправьте красный, получите три цвета зеленых светодиодных индикаторов.

● Интегрированный предохранитель 500 мА, перегруз/ Дигл автоматически во время коротких замыканий, чтобы эффективно защищать безопасность USB.

● Все доступны IO, CTS/RTS/DTR/DSR/RI/DCD, что удобно для управления аппаратным потоком.

● Интегрировать защитный диод.

●  Объем всего 20*50 мм.

FIN -функция

Нормальная связь должна быть связана.

●Выберите уровень уровня:Используется для выбора уровня контакта VCC сигнала и питания,Один из 3,3 В или 5 В должен быть подключен.

●Техас:Последовательные данные отправляют трубопроводную ногу (ссылаясь на данные самого модуля →, соответствующие RX. Прием данных внешнего устройства.)

●RX:Последовательные данные получают трубные ноги (относящиеся к вводу данных ← самого модуля, соответствующего TX. Отправка данных внешних устройств.)

●GND:Места питания (GND должен быть подключен и не должен быть подключен, в противном случае устройство или модуль последовательного порта могут быть повреждены)

Следующие трубки не нужны для общения, решите, подключаться ли к вашим собственным потребностям

●VCC:Выход мощности (напряжение определяется по выбору уровня крышки прыжка, максимальная нагрузка не должна превышать 500 мА, рекомендуется составлять менее 300 мА)

●Поток управления ногой:Включая rts#/cts#/dtr#/ri#/dsr#/dcd#, он используется для поддержки управления аппаратным потоком, как правило, не используется.

●5 В:Выходная мощность 5 В (от USB,Максимальная нагрузка не должна превышать 500 мА, рекомендуется быть менее 300 мАПолем

●3,3 В:3,3 В вывод мощности(Из LDO,Максимальная нагрузка не должна превышать 500 мА, рекомендуется быть менее 300 мАПолем

намекать

● Этот модуль может поддерживать ногу сигнальной трубки, ногу питания может быть переключена на 5 В/3,3 В одновременно (с использованием внешнего источника питания VCC, уровни сигнала и VCC одинаковы), а также могут поддерживать сигнал и и Питание для использования разных уровней (5 В/3,3 В с использованием питания 5 В/3,3 В на ноге).

● Когда заводский тест проверяется, TX/RX подключается напрямую, и его можно удалить во время использования.

Меры предосторожности

● Это серийный порт уровня 3,3 В/5 В, пожалуйста, не подключайте оборудование уровня RS-232 (+-5 В до+-15 В)

● Этот модуль не должен превышать 500 мА, в противном случае модуль или компьютер USB имеет риск повреждения перегрузки (для связи требуется только три строки GND/TX/RX).

Схема подключения
