Совет по разработке Raspberry Pi Расширение полученного модуля USB -концентратора построена
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Ввод и выход без модуля обнаженного сиденья, 1,5 мм -расстояние между точками., Модуль, 2.0мм, Вход 2,0 мм -расстояние на расстоянии между сиденьем без модуля без модуля, Вход в 1,5 мм -интервал между модулем сиденья без модуля сиденья, Введите USB -вывод головки мужской головы без модуля без сидений, Введите USB -модуль сиденья MALE HEAD., Введите USB -модуль сиденья MALE HEAD 1,5 мм, Модуль, 2.0мм, 9 -needle 2USB модуль сиденья матери, Модуль удлинителя подключает аксессуары для места для родителей USB, USB -ток Отслеживание напряжения, Двойное USB -мать место и линия соединения |
Примечание:При подключении, пожалуйста, внимательно проверяйте определение каждой подключенной ноги на плате и определите соединение в соответствии с положением ноги.
USB 2,0 модуля модуля Extender Extender Semiper One -точка четырех полуфинального модуля, фабрика подвергается критике.29,5 мм*18,9 мм*4,8 мм (длина*ширина*высота), Детальные диаграммы позиционирования размера могут связаться с обслуживанием клиентов для запроса.
Есть много спецификаций интерфейса, пожалуйста, выберите соответствующую картинку, чтобы разместить заказ в корзину, спасибо за сотрудничество!
Зарезервируйте входной порт питания в верхнем левом углу платы и определите позицию 5VIN.
Советы: При подключении крупных тока внешних заводов, когда ток питания 5 -В входного порта USB недостаточно, можно включить внешний зарезервированный входной порт питания.
Стабильный тепло и низкий энергопотребление с высокой скоростью -это концепция нашего дизайна
(Каждый кусок завода проверяется, и проводятся 1,5 -метровый эксперимент неудачника,Используйте новые высококачественные компоненты, чтобы обеспечить высокое качество связи)
Мы являемся фабрикой и можем настроить каждый интерфейс в соответствии с требованиями клиента.
Мы записали ядро Linux, Ubuntu, Android,
Все системы бесплатны, то есть подключаемое, может расширить модуль расширения из 4 многочисленных устройств на 1 дороге.
Материнская плата компьютера (этот вход модуля зарезервирован с интерфейсом 2,54 мм)
Расширение USB -порта компьютера все -in -One
Расширение ноутбука, USB -порт планшета
малиновый пирог,Рука, MIPSРасширение интерфейса USB -интерфейса Board Development Board
Рекламная машина, интерфейс интерфейса интернет -телевидения
Расширение USB -порта сетевой камеры
Модуль USB разгибателя не имеет подключения, а прокладки каждого положения ноги зарезервированы.Введите отверстие, чтобы зарезервировать стандарт 2,54 мм и 2,0 мм иглы на главной материнской плате.

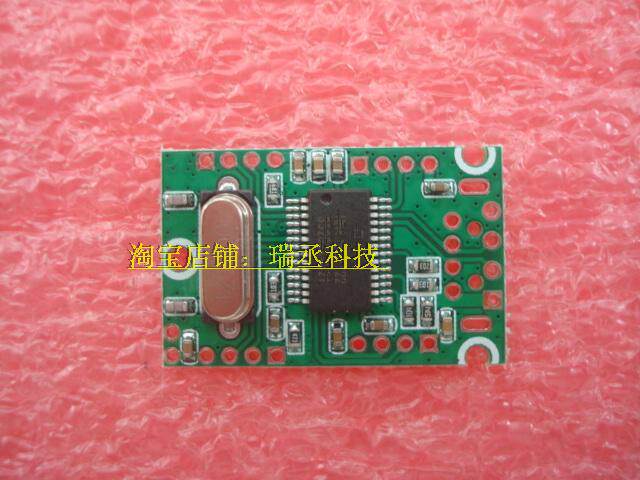

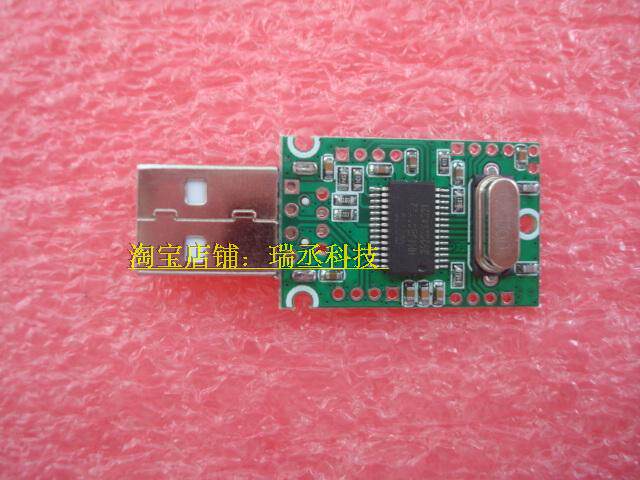

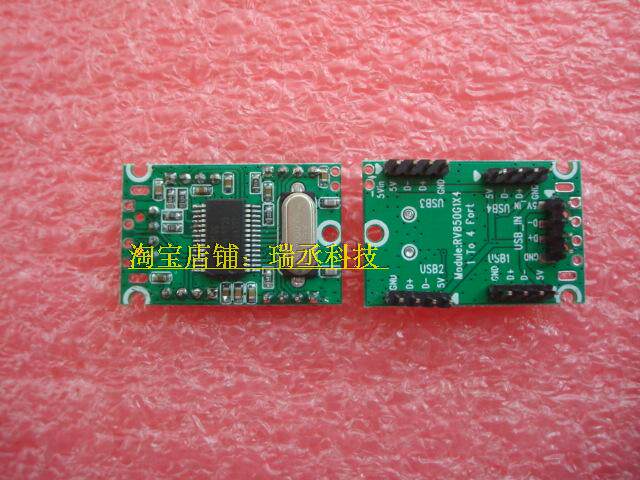

На следующем рисунке PCBA Bare Board удобна для каждого пользователя DIY каждый периферийный характер интерфейса.

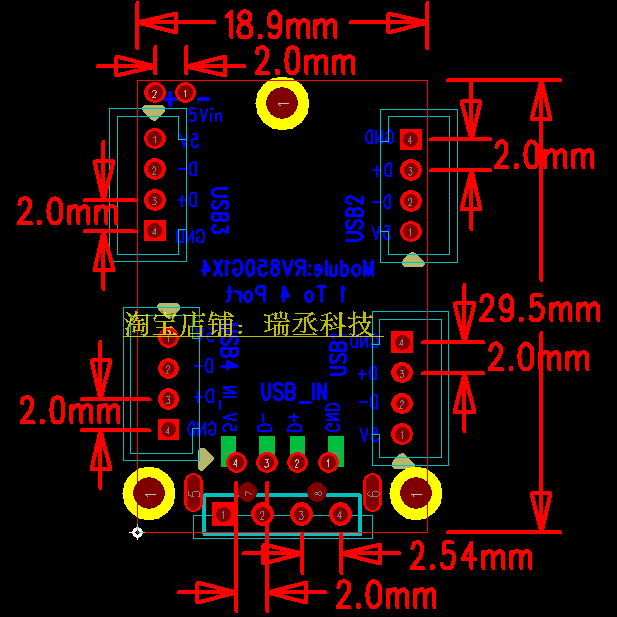

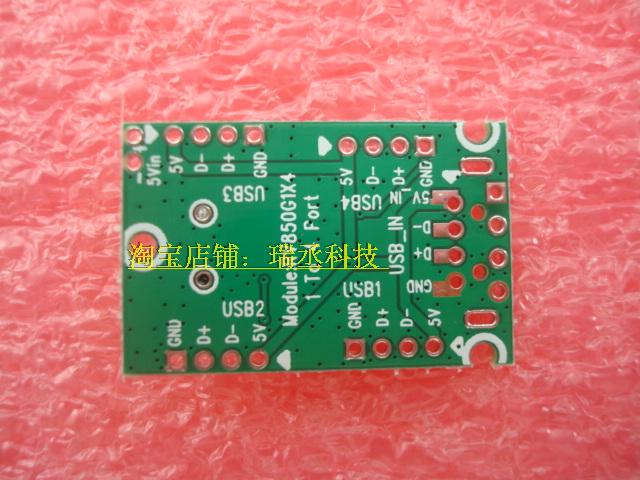

Как показано в противоположной стороне рисунка ниже, диаграмма определения положения ног.
Вход использует стандартный USB -интерфейс, который соответствует компьютеру.Экземпляр приложения, обычно как USB -мышь,После того, как USB -клавиатура и другие периферийные устройства USB длинные, линия соединения легко сломана, что приводит к тому, что периферийные устройства не могут использоваться обычно. и подключен к компьютеру. Периферийные устройства, подключенные к разлому, могут быть снова возобновлены.

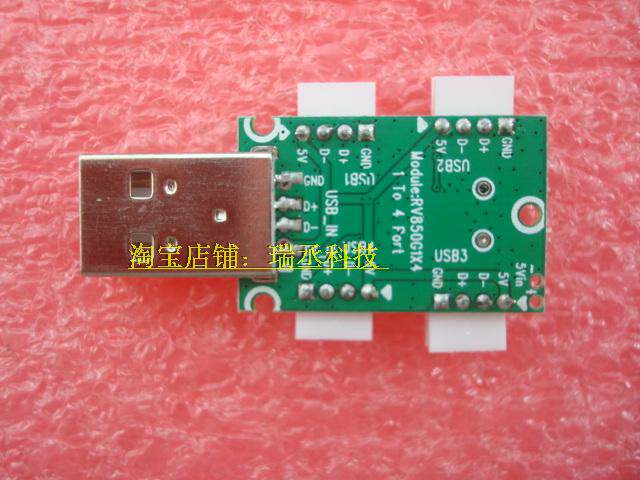

Фронт и отрицательная карта следующие:
Введите USB -интерфейс, который соответствует компьютеру. ниже.

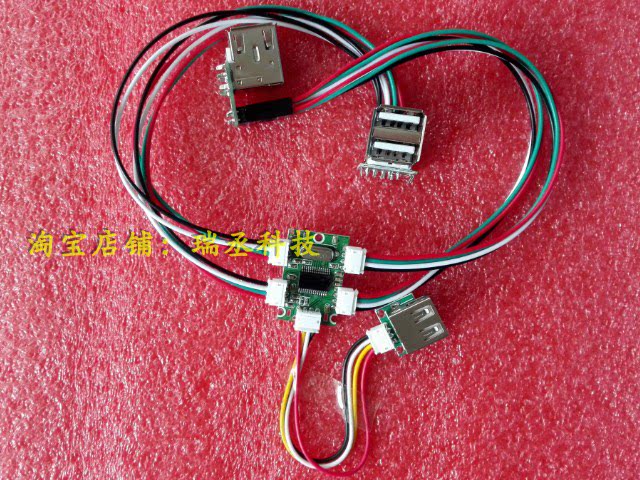

Каждый вход USB -разъема и четыре выходного выходного сигнала оставляют вертикальное соединение pH 2.0, которое удобно для непосредственного вставки и вытягивания периферийных устройств подключения к модулю расширения, как показано на рисунке ниже..
Каждая сварка USB-соединения сварки USB-соединения ввода и расширения четырехстороннего выхода, четыре фута (5 В, D-, D+, GND), что удобно для модулей расширения и сварки материнской платы Метод, сварка на системной плате, стабильная связь, простая и твердая установка.
Как показано на рисунке ниже, входной и 4 -миночный выход используются 1,5 -миллиметровое соединение между стоп -интервалом (можно сваривать в соответствии с требованиями клиента).
  При подключении, пожалуйста, внимательно проверьте определение каждой подключенной ноги на плате.:

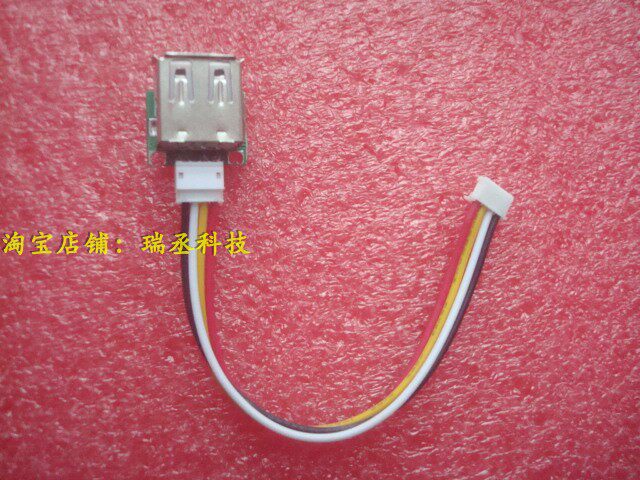

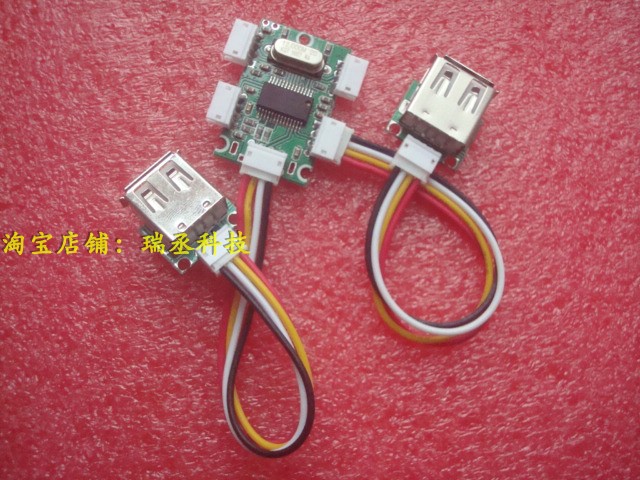

Следующее использует двойное место для родителей USB для подключения для сохранения места.

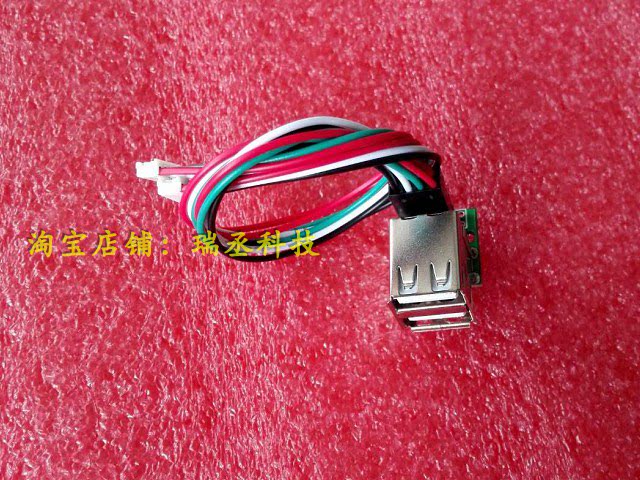

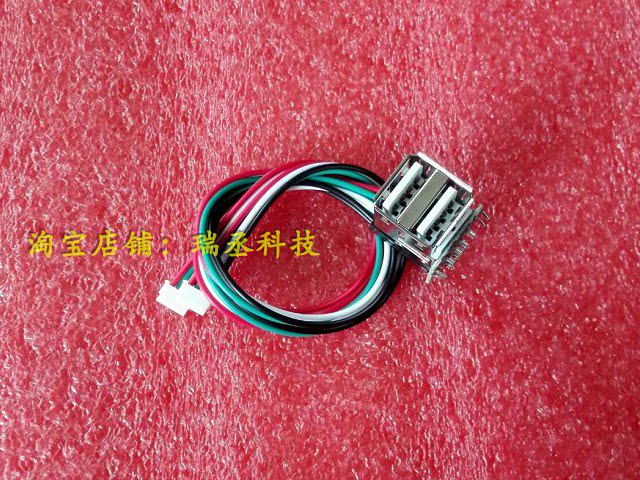

Настоящая карта аксессуаров USB -родительского сиденья выше заключается в следующем (подходящее только для подключения белого маленького модуля на 1,5 мм), вам необходимо сфотографировать корзину для покупки, чтобы купить:

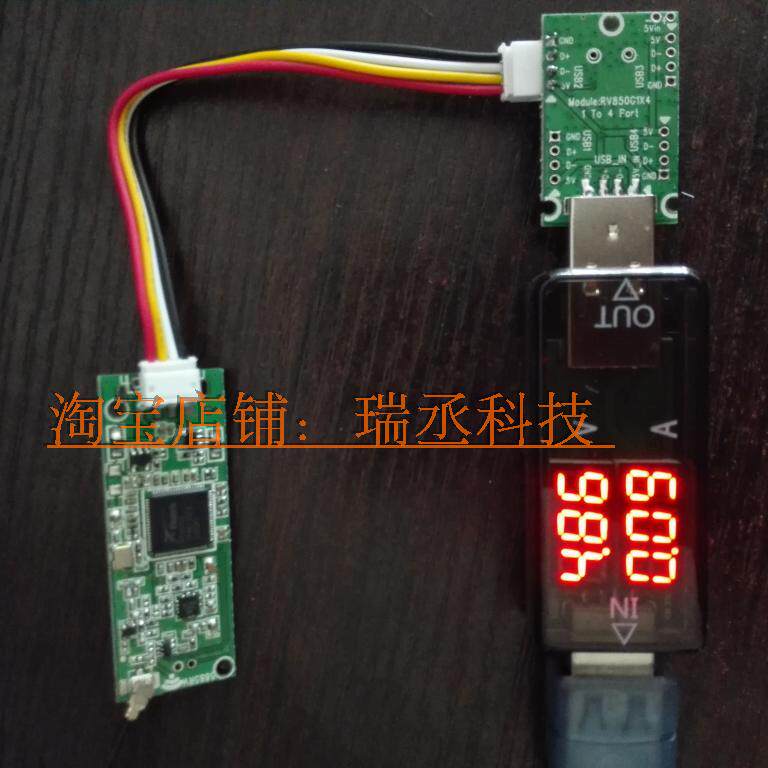

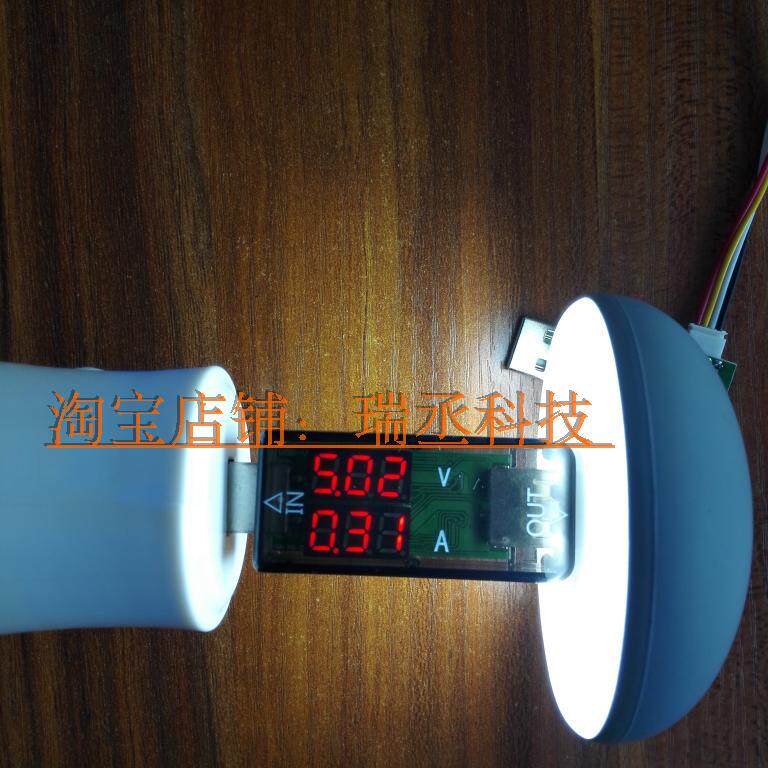

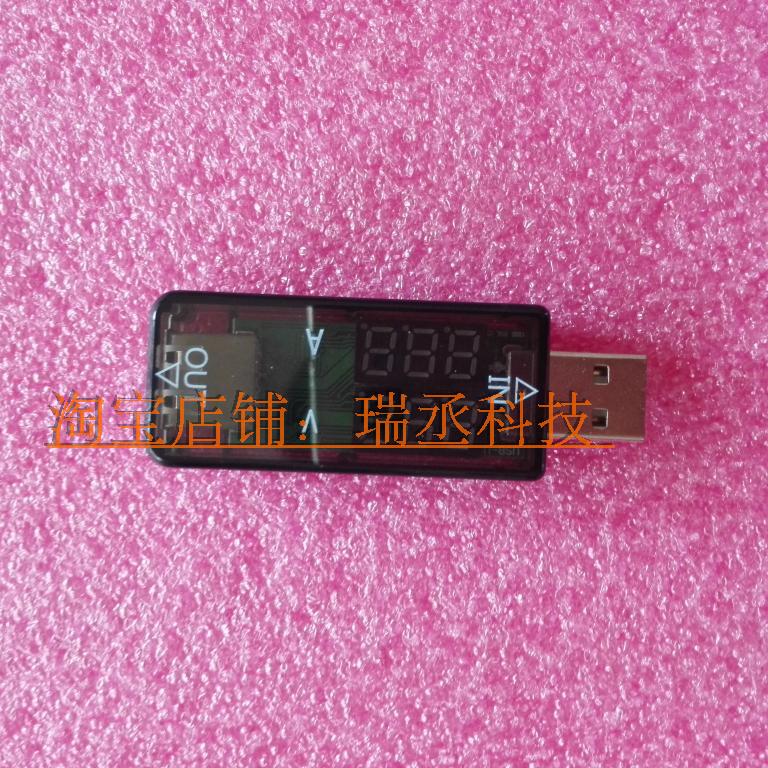

Когда все нагрузки подключены, если вы не уверены, что вам нужно добавить внешний источник питания. Напряжение и ток прочитывают с первого взгляда.

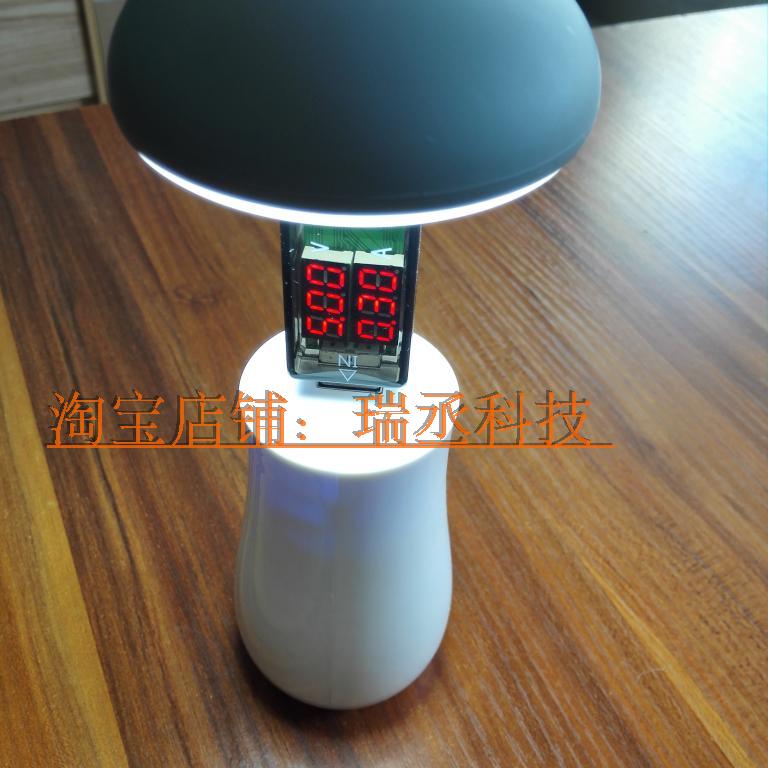

Напряжение, диаграмма подключения применения приложения для отслеживания тока заключается в следующем:

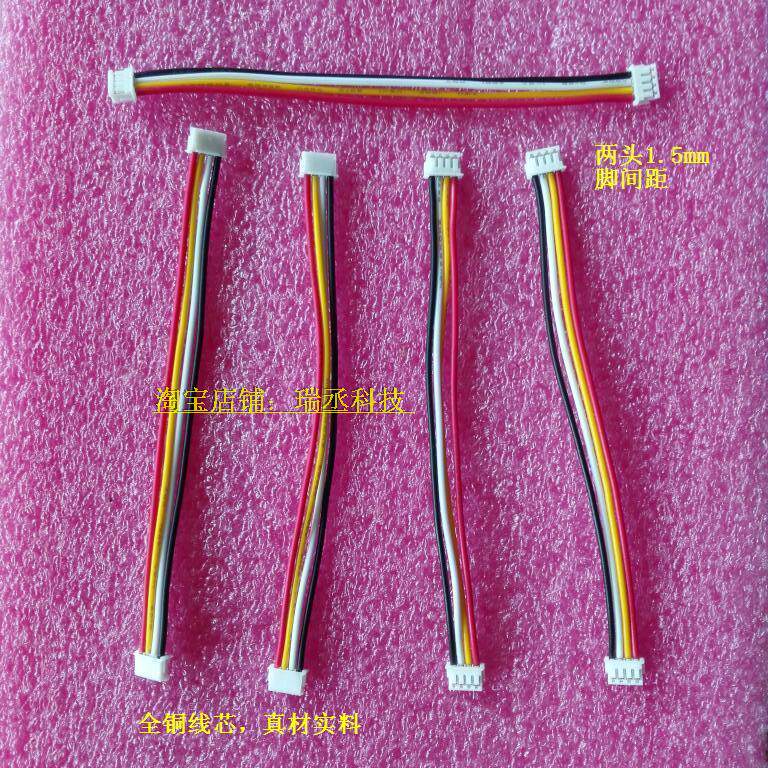

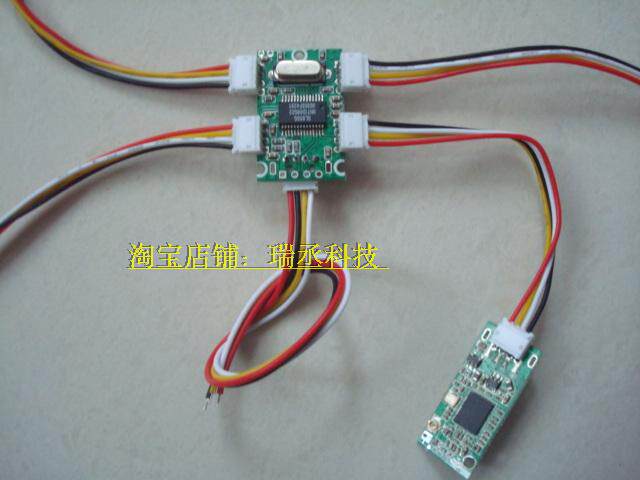

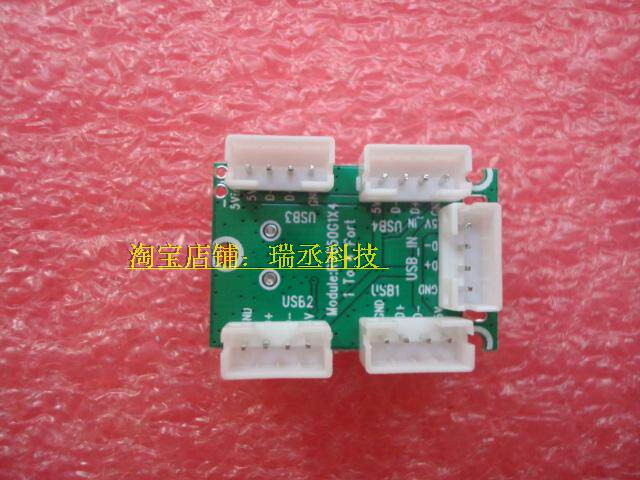

1,5 мм подключаемое соединение подключаемого подключения следующая:
Оба конца составляют 1,5 мм футов.
Один конец - это соединяющее сиденье на расстоянии 1,5 мм, а другой - 2,54 мм футов.
Характеристики чипа следующие:
Соответствует USB -спецификации Revision 2.0
Поддержка 4/3/2 Загрузки по конфигурации ввода -вывода ввода/вывода
Поддержка порта вверх по течению
Скачать
1 Управляющая труба (конечная точка 0, 64-байтовая полезная нагрузка) и 1 труба прерывания (конечная точка 1, 1-байтовая полезная нагрузка)
Обратная композиция с USB Speciation Revision 1.1
On-chip 8-bit micro-processor
RISC-like architecture
USB optimized instruction set
Performance: 6 MIPS @ 12MHz
With 64-byte RAM and 2K mask ROM
Поддержка индивидуальной PID, VID, прочитав внешний EEPROM
Поддержка конфигурации порта DoublenStream, считывая внешний EEPROM
Single Transaction Translator (STT)
Single TT разделяет одну и ту же TT Logics для All Downloads Port Devices.
Integrate USB 2.0 transceiver
Built-in upstream 1.5KΩ pull-up and downstream 15KΩ pull-down
Embed serial resister for USB signals
Conform to bus power requirements
Автоматическое переключение между мощными и мощными режимами
Поддержка состава (не удаляется в Down Double) с помощью конфигурации PIN-кода ввода/вывода
Настраиваемая не удаляемая поддержка устройств
Встроенный ВПЛ.
Built-in 5V to 3.3V regulator
Low power consumption
Улучшение выходных драйверов с контролем скорости на серии для сокращения EMI
Интернет-электроэнергию для восстановления ESD
Каждый индикатор состояния вниз по течению вниз по течению, с автоматическими и ручными режимами, соответствующими Speciation Revision 2.0 (недоступно для SSOP 28 Kage)
Поддерживать как индивидуальные, так и бандитские режимы управления энергопотреблением и обнаружение чрезмерного тока для нисходящих портов (индивидуальный режим не поддерживается пакетом SSOP 28)
Power включает PIN-код поддерживает как низкие/высококачественные переключатели питания.
Необязательно 27/48 МГц входной вход генератора (недоступен для пакета QFN28 / SSOP28)
Количество удвоенного может быть настроено GPIO с Excelnal EEPROM
Available package type: 28 pin SSOP
Applications:
Stand-alone USB hub
Мать -хаб Motherboard PC, стыковка ноутбука
Gaming console
LCD monitor hub
Любое составное устройство для поддержки функции USB -концентратора
